Источники-измерители высоковольтные Б6-20
| Номер в ГРСИ РФ: | 96208-25 |
|---|---|
| Производитель / заявитель: | ООО "Остек-Электро", г.Москва |
Источники-измерители высоковольтные Б6-20 (далее - источники-измерители) предназначены для воспроизведений и измерений воспроизводимых значений напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96208-25 | ||||||
| Действует | по 25.08.2030 | ||||||
| Наименование | Источники-измерители высоковольтные | ||||||
| Модель | Б6-20 | ||||||
| Приказы |
№1751 от
25.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | e0cd7161-312e-c2b1-d538-667e0b03bae1 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Остек-Электро», РОССИЯ, 121467, г. Москва, ул. Молдавская, д. 5, стр. 2
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-119-24 Государственная система обеспечения единства измерений. Источники-измерители высоковольтные Б6-20. Методика поверки
(с 25.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96208-25: Описание типа
2025-96208-25.pdf
Файл устарел
|
Скачать | 380.3 КБ | |
|
96208-25: Методика поверки
МП-НИЦЭ-119-24
2025-mp96208-25.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
96208-25: Описание типа
2025-96208-25-1.pdf
|
Скачать | 380.3 КБ | |
|
96208-25: Методика поверки
МП-НИЦЭ-119-24
2025-mp96208-25-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Источники-измерители высоковольтные Б6-20 (далее - источники-измерители) предназначены для воспроизведений и измерений воспроизводимых значений напряжения и силы постоянного тока.
Описание
Принцип действия источников-измерителей основан на воспроизведении заданного напряжения или силы постоянного тока и одновременном измерении напряжения и (или) силы тока. Измерение силы постоянного тока производится на основе закона Ома за счет падения на внутренних шунтах средства измерений.
Конструктивно источники-измерители выполнены в виде блока темно-синего цвета, на лицевой панели которого расположены: кнопка включения, функциональные кнопки управления, экран и измерительные разъемы. Предусмотрена возможность передачи измеренных значений посредством интерфейса RS-485 на персональный компьютер.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Общий вид источников-измерителей с указанием места нанесения знака утверждения типа представлен на рисунке 1. Вид сзади источников-измерителей с указанием места нанесения заводского номера и места пломбировки представлен на рисунке 2.
Нанесение знака поверки на источники-измерители не предусмотрено. Способ ограничения доступа к местам настройки - нанесение пломбы в виде наклейки, разрушающейся после повреждения, на крепежный винт, фиксирующий верхнюю крышку источников-измерителей.

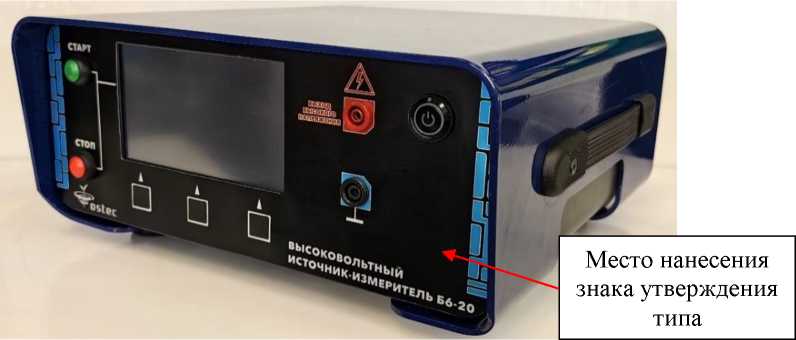

Рисунок 1 - Общий вид источников-измерителей высоковольтных Б6-20

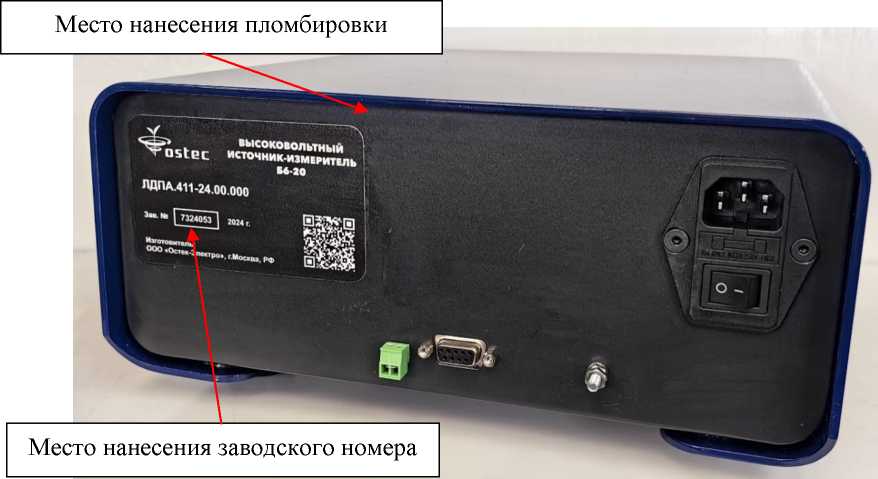

Рисунок 2 - Вид сзади источников-измерителей высоковольтных Б6-20 с указанием места нанесения пломбировки, места нанесения заводского номера
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) обеспечивает функционирование источников-измерителей и управление интерфейсом. Встроенное ПО имеет метрологически значимую и метрологически незначимую части. Метрологические характеристики источников-измерителей нормированы с учетом влияния метрологически значимой части встроенного ПО.
Конструкция источников-измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО источников-измерителей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.х |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей: а) номер версии метрологически значимой части ПО (1); б) номер версии метрологически незначимой части ПО (х), где «х» может принимать целые значения в диапазоне от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Поддиапазоны воспроизведений и измерений воспроизводимого напряжения постоянного тока, В |
от 5 до 1000 включ. св. 1000 до 2000 включ. |
|
Пределы допускаемой относительной погрешности воспроизведений и измерений воспроизводимого напряжения постоянного тока, % |
±2,0 |
|
Шаг установки значений напряжения постоянного тока, В |
1; 20; 50 |
|
Диапазон воспроизведений и измерений воспроизводимой силы постоянного тока, мА |
от 0,001 до 10 |
|
Пределы допускаемой относительной погрешности воспроизведений и измерений воспроизводимой силы постоянного тока, % |
±0,5 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение переменного тока, В - номинальная частота переменного тока, Гц |
230 50 |
|
Потребляемая мощность, ВА, не более |
100 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
300 х 280 х 133 |
|
Масса, кг, не более |
9 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при +25 °С, % - атмосферное давление, кПа |
от +15 до +35 до 65 от 84 до 107 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник-измеритель высоковольтный |
Б6-20 |
1 шт. |
|
Руководство по эксплуатации |
ЛДПА.411-24.00.000РЭ |
1 экз. |
|
Формуляр |
ЛДПА.411-24.00.000Ф0 |
1 экз. |
|
Комплект измерительных кабелей |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 3 «Устройство и работа» документа ЛДПА.411-24.00.000РЭ «Источники-измерители высоковольтные Б6-20. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»
ЛДПА.411-24.00.000ТУ «Источники-измерители высоковольтные Б6-20. Технические условия»
