Нагрузки электронные АКИП-1389

Номер в ГРСИ РФ:	96210-25
Производитель / заявитель:	Hunan Next Generation Instrumental T&C Tech. Co., Ltd., Китай

Скачать

	96210-25: Описание типа 2025-96210-25-1.pdf	Скачать	517.7 КБ
	96210-25: Методика поверки МП-ПР-16-2025 2025-mp96210-25-1.pdf	Скачать	4.1 MБ

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Поверка

Нагрузки электронные АКИП-1389 поверка на: www.ktopoverit.ru

Онлайн-сервис метрологических услуг

ЗАКАЗАТЬ ПОВЕРКУ

Нагрузки электронные серии АКИП-1389 (далее по тексту - нагрузки) предназначены для использования в качестве меры сопротивления при испытании, настройке и регулировке блоков питания, батарей питания и других радиотехнических устройств с одновременным измерением входных величин (напряжения постоянного тока, силы постоянного тока и электрической мощности постоянного тока).

Информация по Госреестру

Основные данные

Номер по Госреестру

96210-25

Действует

по 25.08.2030

Наименование

Нагрузки электронные

Модель

АКИП-1389

Модификации

АКИП-1389-2К-80-120
АКИП-1389-4К-80-60

Приказы

№1751 от 25.08.2025 — Об утверждении типов средств измерений

Код идентификации производства

ОС

СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719

Характер производства

Серийное

Идентификатор записи ФИФ ОЕИ

501ee711-fcb8-1ecd-da67-2044050f76fe

Испытания

Дата	Модель	Заводской номер
27.05.2025	АКИП-1389-2К-80-120	N24051073
27.05.2025	АКИП-1389-4К-80-60	N24090062

Производитель / Заявитель

Hunan Next Generation Instrumental T&C Tech. Co.,Ltd., КИТАЙ, No. 101, Building B23 - B24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province

Поверка

Методика поверки / информация о поверке	МП-ПР-16-2025 Государственная система обеспечения единства измерений. Нагрузки электронные АКИП-1389. Методика поверки (с 25.08.2025)
Межповерочный интервал / Периодичность поверки	1 год
Зарегистрировано поверок	1 Показать результаты
Найдено поверителей	1 Показать поверителей
Успешных поверок (СИ пригодно)	1 (100%)
Неуспешных поверок (СИ непригодно)	0 (0 %)
Актуальность информации	04.01.2026

Найти результаты поверки

Поверители

Онлайн-сервис метрологических услуг

Нагрузки электронные АКИП-1389 поверка на: www.ktopoverit.ru

Онлайн-сервис метрологических услуг

ЗАКАЗАТЬ ПОВЕРКУ

Для запуска приложения необходим JS

Пожалуйста, включите JavaScript или воспользуйтесь другим браузером.

Скачать

96210-25: Описание типа 2025-96210-25.pdf Файл устарел	Скачать	517.7 КБ
96210-25: Методика поверки МП-ПР-16-2025 2025-mp96210-25.pdf Файл устарел	Скачать	4.1 MБ
96210-25: Описание типа 2025-96210-25-1.pdf	Скачать	517.7 КБ
96210-25: Методика поверки МП-ПР-16-2025 2025-mp96210-25-1.pdf	Скачать	4.1 MБ

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Сведения о методах измерений Нормативные документы

Назначение

Описание

Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок и вращающегося регулятора на лицевой панели нагрузки.

Нагрузки имеют моноблочную конструкцию.

Модификации нагрузок, представленные в таблице 1, отличаются количеством каналов, диапазонами установки выходных параметров и максимальной мощностью на канал.

Таблица 1 - Модификации нагрузок

Модификации	Количество каналов	Напряжение на нагрузке, В	Ток в нагрузке, А	Максимальная мощность на канал, Вт
АКИП-1389-12К-80-20	12	от 0 до 80	от 0 до 20	150
АКИП-1389-12К-150-20	12	от 0 до 150	от 0 до 20	150
АКИП-1389-12К-600-05	12	от 0 до 600	от 0 до 5	150
АКИП-1389-6К-80-40	6	от 0 до 80	от 0 до 40	300
АКИП-1389-6К-150-40	6	от 0 до 150	от 0 до 40	300
АКИП-1389-6К-600-10	6	от 0 до 600	от 0 до 10	300
АКИП-1389-4К-80-60	4	от 0 до 80	от 0 до 60	540
АКИП-1389-4К-150-60	4	от 0 до 150	от 0 до 60	540
АКИП-1389-4К-600-15	4	от 0 до 600	от 0 до 15	540
АКИП-1389-2К-80-120	2	от 0 до 80	от 0 до 120	900
АКИП-1389-2К-150-120	2	от 0 до 150	от 0 до 120	900
АКИП-1389-2К-600-30	2	от 0 до 600	от 0 до 30	900

На лицевой панели нагрузок расположены: - кнопка включения прибора;

- жидко-кристаллический дисплей, предназначенный для отображения выбранного режима работы нагрузок и значений напряжений и токов;

- функциональные клавиши, предназначенные для переключения режимов работы нагрузки;

- цифровые кнопки для прямого ввода значений тока, напряжения, сопротивления;

- поворотный регулятор для плавной регулировки параметров и навигации по меню.

На задней панели нагрузок расположены:

- входные клеммы и клеммы для 4-х проводного подключения. Их количество зависит от числа каналов в каждой модификации;

- цифровые интерфейсы RS-232, LAN, RS-485 и вход внешнего запуска;

- колодка подключения шнура питания и вентиляционные отверстия.

Серийный номер, идентифицирующий каждый экземпляр нагрузок, в виде буквенноцифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на боковой стороне корпуса. Место нанесения серийного номера представлено на рисунке 2.

Корпус нагрузок позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.

Для предотвращения несанкционированного доступа к внутренним частям нагрузок пломбируется один из крепежных винтов на корпусе. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

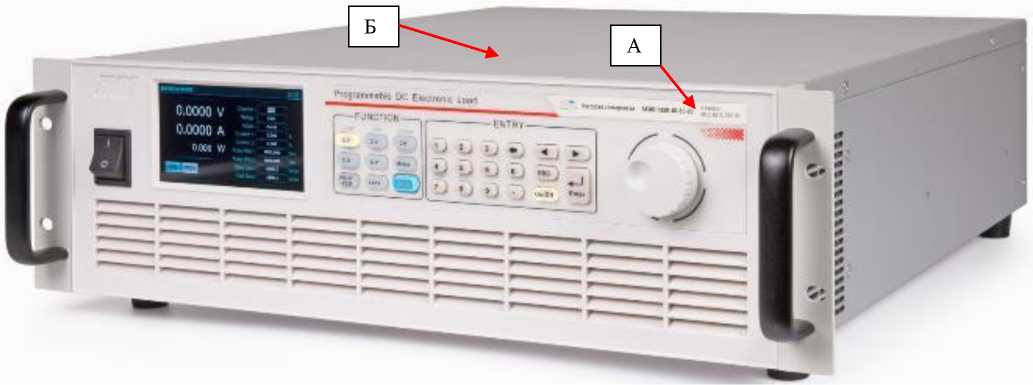

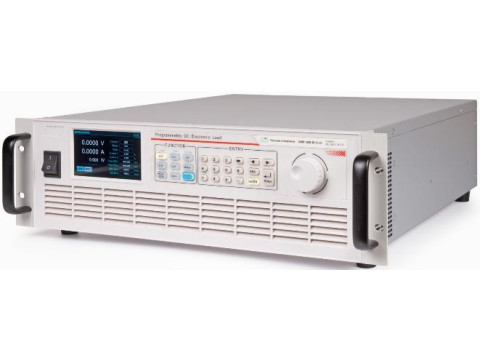

Рисунок 1 - Общий вид нагрузок с местами нанесения знака утверждения типа (А) и знака поверки (Б)

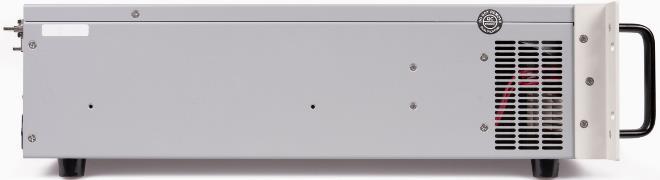

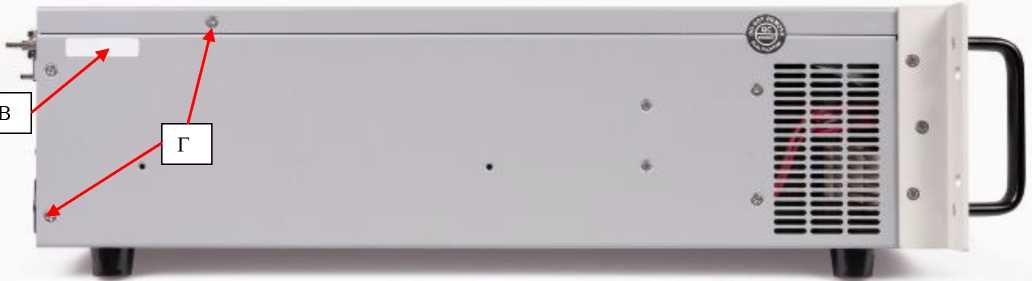

Рисунок 2 - Вид боковой панели нагрузок, место нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)

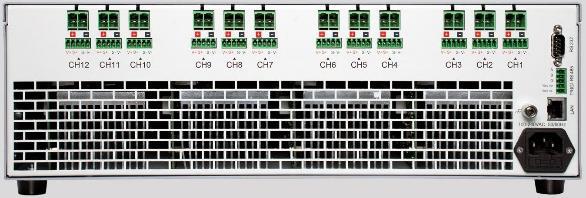

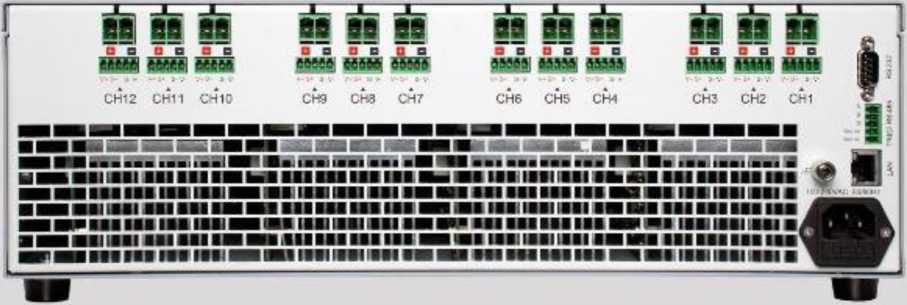

Рисунок 3 - Вид задней панели нагрузок модификации АКИП-1389-12К-80-20, АКИП-1389-12К-150-20, АКИП-1389-12К-600-05

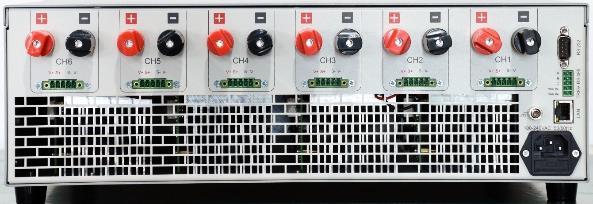

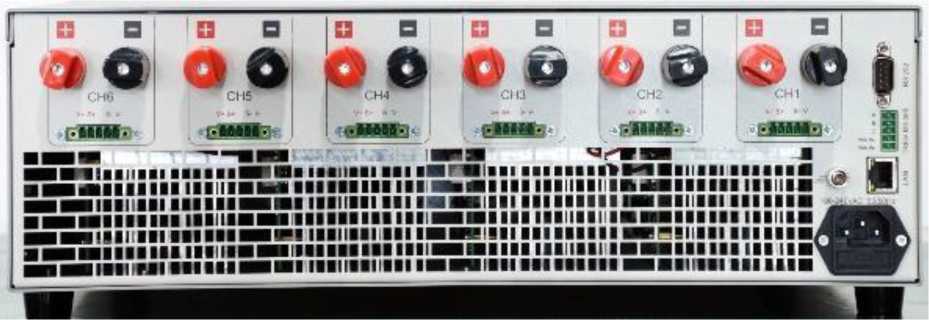

Рисунок 4 - Вид задней панели нагрузок модификации АКИП-1389-6К-80-40, АКИП-1389-6К-150-40, АКИП-1389-6К-600-10

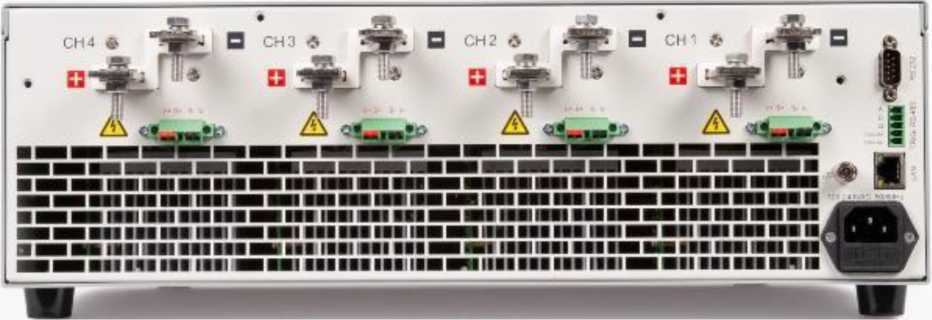

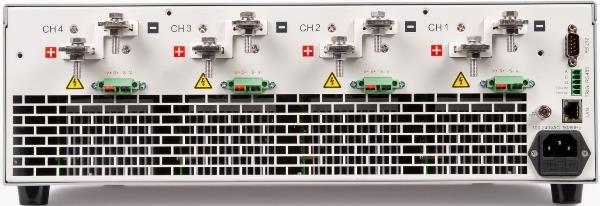

Рисунок 5 - Вид задней панели нагрузок модификации АКИП-1389-4К-80-60, АКИП-1389-4К-150-60, АКИП-1389-4К-600-15

ailllll III II III ■ linn ini in ■iiiii ■■■■■■ ia

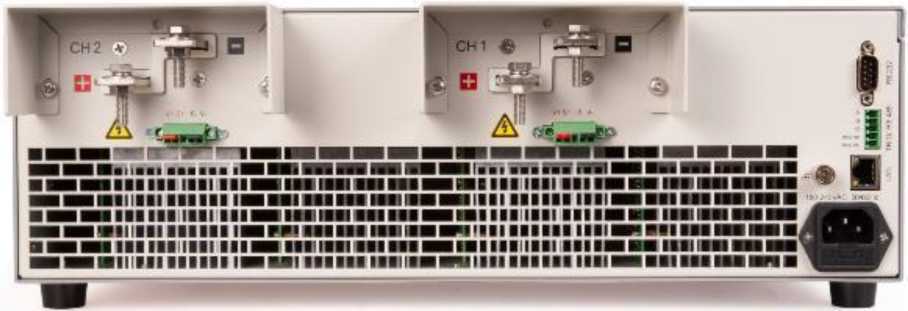

Рисунок 6 - Вид задней панели нагрузок модификации АКИП-1389-2К-80-120, АКИП-1389-2К-150-120, АКИП-1389-2К-600-30

Цвет корпуса нагрузки может отличаться от представленного на рисунках.

Программное обеспечение

Программное обеспечение (ПО) нагрузок записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.

Уровень защиты программного обеспечения - «средний» в соответствии

с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	отсутствует
Номер версии (идентификационный номер ПО), не ниже	1.01

Технические характеристики

Таблица 3.1 - Основные метрологические характеристики нагрузок модификаций

АКИП-1389-12К-80-20, АКИП-1389-12К-150-20, АКИП-1389-12К-600-05

Наименование характеристики	Значение
	АКИП-1389-12К-80-20		АКИП-1389-12К-150-20		АКИП-1389-12К-600-05
1	2		3		4
Диапазон напряжения на нагрузке, В	от 0 до 80		от 0 до 150		от 0 до 600
Диапазон силы тока в нагрузке, А	от 0 до 20		от 0 до 20		от 0 до 5
Максимальная мощность на нагрузке, Вт	150
Режим стабилизации напряжения
Диапазоны установки/измерения напряжения, В	от 0 до 8	от 0 до 80	от 0 до 15	от 0 до 150	от 0 до 60	от 0 до 600
Пределы допускаемой основной абсолютной погрешности установки напряжения, В	±(0,00025^иуст + 0,00025/Лпред)
Пределы допускаемой основной абсолютной погрешности измерения напряжения, В	±(0,000250™ + 0,00025-ипред)
Режим стабилизации тока
Диапазоны установки/ измерения силы тока, А	от 0 до 2	от 0 до 20	от 0 до 2	от 0 до 20	от 0 до 0,5	от 0 до 5
Пределы допускаемой основной абсолютной погрешности установки силы тока, А	±(0,0005-!уст + 0,0005-1пред)
Пределы допускаемой основной абсолютной погрешности измерения силы тока, А	±(0,0005-!ИЗм + 0,0005-1пред)
Режим стабилизации электрической мощности
Диапазоны установки/ измерения электрической мощности, Вт	от 0 до 15	от 0 дс 150	от 0 до 15	от 0 до 150	от 0 до 15	от 0 до 150
Пределы допускаемой основной абсолютной погрешности установки электрической мощности, Вт	±(0,001-Руст + 0,001 •Рпред)
Пределы допускаемой основной абсолютной погрешности измерения электрической мощности, Вт	±(0,001-РИЗм + 0,001 •Рпред)
Режим стабилизации сопротивления
Диапазоны установки сопротивления	от 1 Ом до 16 кОм	от 0,1 Ом до 1,6 кОм	от 1 Ом до 30 кОм	от 0,1 Ом до 3 кОм	от 3 Ом до 99 кОм	от 0,3 Ом до 9,9 кО м
Пределы допускаемой основной абсолютной погрешности установки тока, А	±((иуст^уст)-0,001+0,001 -1пред)
Примечания: иуст - установленное значение напряжения, В; ипред - предельное значение напряжения, В. 1уст - установленное значение тока, А; 1пред - предельное значение тока, А. Rуст - установленное значение сопротивления, Ом. иизм - измеренное значение напряжения, В. 1изм - измеренное значение тока, А. Ризм - измеренное значение мощности, Вт; Рпред - предельное значение мощности, Вт.

Таблица 3.2 - Основные метрологические характеристики нагрузок модификаций

АКИП-1389-6К-80-40, АКИП-1389-6К-150-40, АКИП-1389-6К-600-10

Наименование характеристики	Значение
	АКИП-1389-6К-80-40		АКИП-1389-6К-150-40		АКИП-1389-6К-600-10
1	2		3		4
Диапазон напряжения на нагрузке, В	от 0 до 80		от 0 до 150		от 0 до 600
Диапазон силы тока в нагрузке, А	от 0 до 40		от 0 до 40		от 0 до 10
Максимальная мощность на нагрузке, Вт	300
Режим стабилизации напряжения
Диапазоны установки/измерения напряжения, В	от 0 до 8	от 0 до 80	от 0 до 15	от 0 до 150	от 0 до 60	от 0 до 600
Пределы допускаемой основной абсолютной погрешности установки напряжения, В	±(0,00025^иуст + 0,00025^пред)
Пределы допускаемой основной абсолютной погрешности измерения напряжения, В	±(0,00025-иизм + 0,00025^пред)
Режим стабилизации тока
Диапазоны установки/ измерения силы тока, А	от 0 до 4	от 0 до 40	от 0 до 4	от 0 до 40	от 0 до 1	от 0 до 10
Пределы допускаемой основной абсолютной погрешности установки силы тока, А	±(0,0005 •1уст + 0,0005-1пред)
Пределы допускаемой основной абсолютной погрешности измерения силы тока, А	±(0,0005-!ИЗм + 0,0005-!пред)
Режим стабилизации электрической мощности
Диапазоны установки/ измерения электрической мощности, Вт	от 0 до 30	от 0 до 300	от 0 до 30	от 0 до 300	от 0 до 30	от 0 до 300
Пределы допускаемой основной абсолютной погрешности установки электрической мощности, Вт	±(0,001-Руст + 0,001 •Рпред)
Пределы допускаемой основной абсолютной погрешности измерения электрической мощности, Вт	±(0,001-РИЗм + 0,001 •Рпред)
Режим стабилизации сопротивления
Диапазоны установки сопротивления	от 0,5 Ом до 8 кОм	от 0,05 Ом до 800 Ом	от 1 Ом до 15 кОм	от 0,1 Ом до 1,5 кОм	от 2 Ом до 99 кОм	от 0,2 Ом до 9,9 кОм
Пределы допускаемой основной абсолютной погрешности установки тока, А	±((иуст^уст)-0,001+0,001 -1пред)

Таблица 3.3 - Основные метрологические характеристики нагрузок модификаций

АКИП-1389-4К-80-60, АКИП-1389-4К-150-60, АКИП-1389-4К-600-15

Наименование характеристики	Значение
Наименование характеристики	АКИП-1389-4К-80-60	АКИП-1389-4К-150-60	АКИП-1389-4К-600-15
1	2	3	4
Диапазон напряжения на нагрузке, В	от 0 до 80	от 0 до 150	от 0 до 600
Диапазон силы тока в нагрузке, А	от 0 до 60	от 0 до 60	от 0 до 15
Максимальная мощность на нагрузке, Вт	540

Продолжение таблицы 3.3

1	2		3		4
Режим стабилизации напряжения
Диапазоны установки/измерения напряжения, В	от 0 до 8	от 0 до 80	от 0 до 15	от 0 до 150	от 0 до 60	от 0 до 600
Пределы допускаемой основной абсолютной погрешности установки напряжения, В	±(0,00025-0уст + 0,00025/Лпред)
Пределы допускаемой основной абсолютной погрешности измерения напряжения, В	±(0,00025-иизм + 0,00025-ипред)
Режим стабилизации тока
Диапазоны установки/ измерения силы тока, А	от 0 до 6	от 0 до 60	от 0 до 6	от 0 до 60	от 0 до 1,5	от 0 до 15
Пределы допускаемой основной абсолютной погрешности установки силы тока, А	±(0,0005-1уст + 0,0005-1пред)
Пределы допускаемой основной абсолютной погрешности измерения силы тока, А	±(0,0005-!ИЗм + 0,0005-1пред)
Режим стабилизации электрической мощности
Диапазоны установки/ измерения электрической мощности, Вт	от 0 до 54	от 0 до 540	от 0 до 54	от 0 до 540	от 0 до 54	от 0 до 540
Пределы допускаемой основной абсолютной погрешности установки электрической мощности, Вт	±(0,001-Руст + 0,001-Рпред)
Пределы допускаемой основной абсолютной погрешности измерения электрической мощности, Вт	±(0,001-РИЗм + 0,001 •Рпред)
Режим стабилизации сопротивления
Диапазоны установки сопротивления	от 0,5 Ом до 5 кОм	от 0,05 Ом до 500 Ом	от 1 Ом до 10 кОм	от 0,1 Ом до 1 кОм	от 1 Ом до 99 кОм	от 0,1 Ом до 9,9 кОм
Пределы допускаемой основной абсолютной погрешности установки тока, А	±((иуст^уст)’0,001+0,001 -1пред)

Таблица 3.4 - Основные метрологические характеристики нагрузок модификаций

АКИП-1389-2К-80-120, АКИП-1389-2К-150-120, АКИП-1389-2К-600-30

Наименование характеристики	Значение
Наименование характеристики	АКИП-1389-2К-80-120	АКИП-1389-2К-150-120	АКИП-1389-2К-600-30
1	2	3	4
Диапазон напряжения на нагрузке, В	от 0 до 80	от 0 до 150	от 0 до 600
Диапазон силы тока в нагрузке, А	от 0 до 60	от 0 до 60	от 0 до 15
Максимальная мощность на нагрузке, Вт	900
Режим стабилизации напряжения
Диапазоны установки/измерения напряжения, В	от 0 от 0 до до 8 80	от 0 до от 0 до 15 150	от 0 до от 0 до 60 600
Пределы допускаемой основной абсолютной погрешности установки напряжения, В	±(0,00025^иуст + 0,00025^пред)
Пределы допускаемой основной абсолютной погрешности измерения напряжения, В	±(0,000250™ + 0,00025Оред)

Продолжение таблицы 3.4

1	2		3		4
Режим стабилизации тока
Диапазоны установки/ измерения силы тока, А	от 0 до 12	от 0 до 120	от 0 до 12	от 0 до 120	от 0 до 3	от 0 до 30
Пределы допускаемой основной абсолютной погрешности установки силы тока, А	±(0,0005-!уст + 0,0005-1пред)
Пределы допускаемой основной абсолютной погрешности измерения силы тока, А	±(0,0005-!изм + 0,0005-1пред)
Режим стабилизации электрической мощности
Диапазоны установки/ измерения электрической мощности, Вт	от 0 до 90	от 0 до 900	от 0 до 90	от 0 до 900	от 0 до 90	от 0 до 900
Пределы допускаемой основной абсолютной погрешности установки электрической мощности, Вт	±(0,001-Руст + 0,001 •Рпред)
Пределы допускаемой основной абсолютной погрешности измерения электрической мощности, Вт	±(0,001-РИЗм + 0,001 •Рпред)
Режим стабилизации сопротивления
Диапазоны установки сопротивления	от 0,5 Ом до 2,6 кОм	от 0,05 Ом до 260 Ом	от 0,5 Ом до 5 кОм	от 0,05 Ом до 500 Ом	от 1 Ом до 80 кОм	от 0,1 Ом до 8 кОм
Пределы допускаемой основной абсолютной погрешности установки тока, А	±((иуст/Иуст)’0,001+0,001 ’Хпред)

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	5
Средняя наработка на отказ, ч	10000

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение
Рабочие условия эксплуатации - температура окружающего воздуха, °С	от 0 до +40
- относительная влажность, %	от 10 до 80
Диапазоны напряжения питающей сети, В	от 207 до 253
Частота питающей сети, Гц	50
Габаритные размеры (ширина x высота x глубина), мм, не более АКИП 1389-12К-80-20, АКИП-1389-12К-150-20, АКИП-1389-12К-600-05	482x132x501
АКИП 1389-6К-80-40, АКИП-1389-6К-150-40, АКИП-1389-6К-600-10	482x132x501
АКИП-1389-4К-80-60, АКИП-1389-4К-150-60, АКИП-1389-4К-600-15	482x132x501
АКИП-1389-2К-80-120, АКИП-1389-2К-150-120, АКИП-1389-2К-600-30	482x132x535
Масса, кг, не более АКИП 1389-12К-80-20, АКИП-1389-12К-150-20, АКИП-1389-12К-600-05	18,2
АКИП 1389-6К-80-40, АКИП-1389-6К-150-40, АКИП-1389-6К-600-10	18,0
АКИП-1389-4К-80-60, АКИП-1389-4К-150-60, АКИП-1389-4К-600-15	20,0
АКИП-1389-2К-80-120, АКИП-1389-2К-150-120, АКИП-1389-2К-600-30	20,0

Знак утверждения типа

наносится на переднюю панель нагрузок методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - Комплектность нагрузок

Наименование	Обозначение	Количество шт./экз.
Нагрузка электронная	АКИП-13891)	1
Кабель питания	-	1
Руководство по эксплуатации CD-диск	-	1
1) В зависимости от модификации

Сведения о методах измерений

приведены в разделе «РАБОТА С ПРИБОРОМ» руководства по эксплуатации.

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»

Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»

Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»

Стандарт предприятия «Нагрузки электронные АКИП-1389»

Смотрите также

96209-25

АКИП-4151 Осциллографы цифровые

UNITREND TECHNOLOGY (CHINA) CO., LTD, КИТАЙ, No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province 523808

Осциллографы цифровые АКИП-4151 (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов и исследования их формы.

Подробнее

Источники-измерители высоковольтные Б6-20

96208-25

Б6-20 Источники-измерители высоковольтные

ООО «Остек-Электро», РОССИЯ, 121467, г. Москва, ул. Молдавская, д. 5, стр. 2

Источники-измерители высоковольтные Б6-20 (далее - источники-измерители) предназначены для воспроизведений и измерений воспроизводимых значений напряжения и силы постоянного тока.

Подробнее

96207-25

ВТХС Комплексы измерительные

ООО «НПФ «Мета-хром », РОССИЯ, 424028, Республика Марий Эл, г. Йошкар - Ола, ул. Баумана, д. 100

Комплексы измерительные ВТХС (далее - ИК) предназначены для измерения давления и температуры паров и газов распада веществ в изотермическом режиме в замкнутой реакционной камере, с регистрацией измерений в виде графиков и таблиц при помощи персональн...

Подробнее

Приборы для измерений внутренних размеров ИСТОК

96273-25

ИСТОК Приборы для измерений внутренних размеров

ООО «Робокон ХХI», РОССИЯ, 129626, г. Москва, ул. Мытищинская 3-я, д. 10, стр. 2, эт. 4, пом. II, ком. 2

Приборы для измерений внутренних размеров ИСТОК (далее - приборы) предназначены для измерений внутренних размеров контактным методом.

Подробнее

96272-25

HTE Датчики влажности и температуры

ООО «ЭЛХАРТ», РОССИЯ, 350000, Краснодарский край, г. Краснодар, ул. им. Митрофана Седина, 145/1, помещение 11

Датчики влажности и температуры HTE (далее по тексту - датчики) предназначены для измерений относительной влажности и температуры воздуха и дальнейшего преобразования измеряемых величин в унифицированные аналоговые сигналы силы или напряжения постоян...

Подробнее
