Дифрактометры рентгеновские TD
| Номер в ГРСИ РФ: | 96228-25 |
|---|---|
| Категория: | Дифрактометры |
| Производитель / заявитель: | Dandong Tongda Science & Technology Co., Ltd., Китай |
Дифрактометры рентгеновские TD (далее по тексту - дифрактометры) предназначены для измерений углов дифракции рентгеновского излучения методом рентгеновской дифракции.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96228-25 | |||||||||
| Действует | по 26.08.2030 | |||||||||
| Наименование | Дифрактометры рентгеновские | |||||||||
| Модель | TD | |||||||||
| Модификации |
TD-3500 TDM-10 |
|||||||||
| Приказы |
№1770 от
26.08.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 75f0429b-caf4-3572-af28-65097d1fb83a | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Dandong Tongda Science & Technology Co., Ltd., КИТАЙ, West Of Building 17, Instrument Ind. Zone, Xicheng District, Dandong City
Поверка
| Методика поверки / информация о поверке |
РТ-МП-281-203-2025 Государственная система обеспечения единства измерений. Дифрактометры рентгеновские TD. Методика поверки
(с 26.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96228-25: Описание типа
2025-96228-25.pdf
Файл устарел
|
Скачать | 527.5 КБ | |
|
96228-25: Методика поверки
РТ-МП-281-203-2025
2025-mp96228-25.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
96228-25: Описание типа
2025-96228-25-1.pdf
|
Скачать | 527.5 КБ | |
|
96228-25: Методика поверки
РТ-МП-281-203-2025
2025-mp96228-25-1.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Дифрактометры рентгеновские TD (далее по тексту - дифрактометры) предназначены для измерений углов дифракции рентгеновского излучения методом рентгеновской дифракции.
Описание
Принцип действия дифрактометров основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки пробы исследуемого вещества. Дифракция рентгеновских лучей соответствует закону Вульфа-Брегга. Дифрактометры построены по схеме, в которой проба исследуемого вещества находится в центре гониометра. Направляемый из источника пучок рентгеновских лучей отражается от кристаллической решетки атомных плоскостей пробы исследуемого вещества и попадает в блок детектирования с последующей обработкой полученных данных. Регистрация дифракционной картины осуществляется при повороте блока детектирования, рентгеновского источника и осей гониометра с требуемыми угловыми скоростями.
Дифрактометры выпускают в двух модификациях TD-3500 и TDM-10. Конструктивно дифрактометры модификации TD-3500 представляют собой стационарные напольные приборы, дифрактометры модификации TDM-10 - настольные приборы.
Дифрактометры модификаций TD-3500 и TDM-10 состоят из источника рентгеновского излучения с анодами из разных материалов, определяемых конфигурацией (медь, кобальт, хром, молибден, и др.); прецизионного гониометра; блоков детектирования и блока управляющей электроники со встроенным микропроцессором; подключаемой системой охлаждения. Управление работой дифрактометров осуществляют при помощи программного обеспечения, установленного на персональный компьютер. Дифрактометры модификации TD-3500 оснащены сенсорным экраном, с помощью которого возможно осуществлять управлением дифрактометром, а дифрактометры модификации TDM-10 могут быть оснащены сенсорным экраном опционально.
Серийный номер в формате цифрового или цифро - буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на идентификационную табличку.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование дифрактометров не предусмотрено.
Общий вид дифрактометров представлен на рисунках 1 и 2.
Общий вид идентификационных табличек представлен на рисунке 3.
Место расположения идентификационной таблички

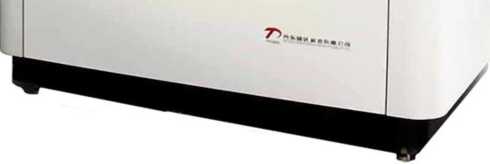

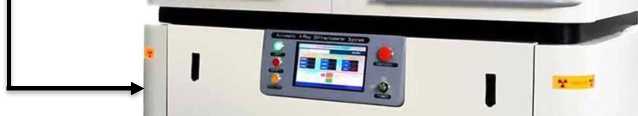

Рисунок 1 - Общий вид дифрактометров рентгеновского TD, модификации TD-3500
Место расположения идентификационной таблички

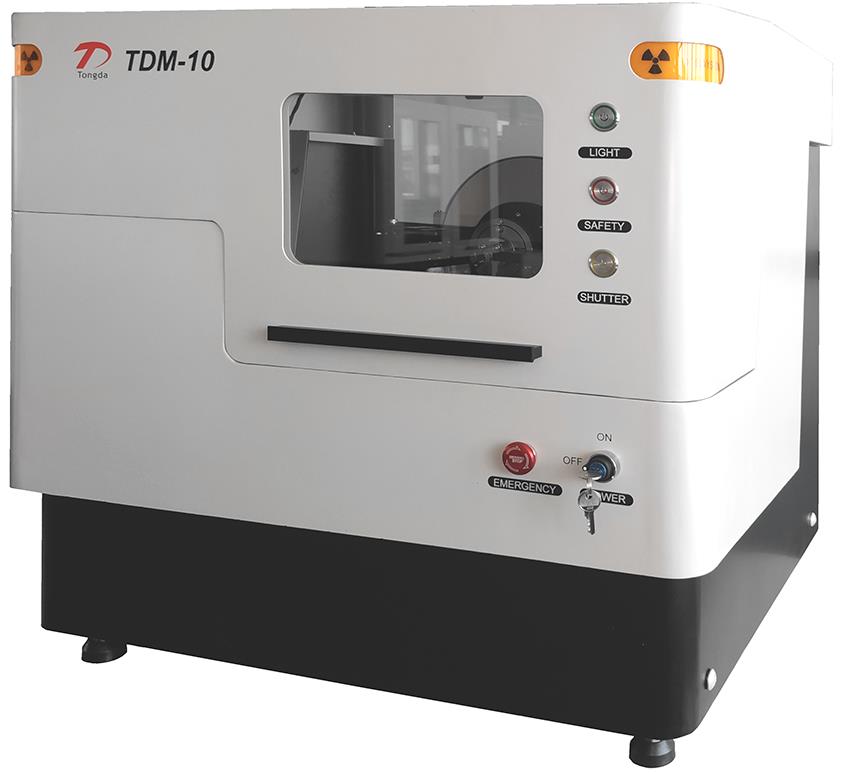

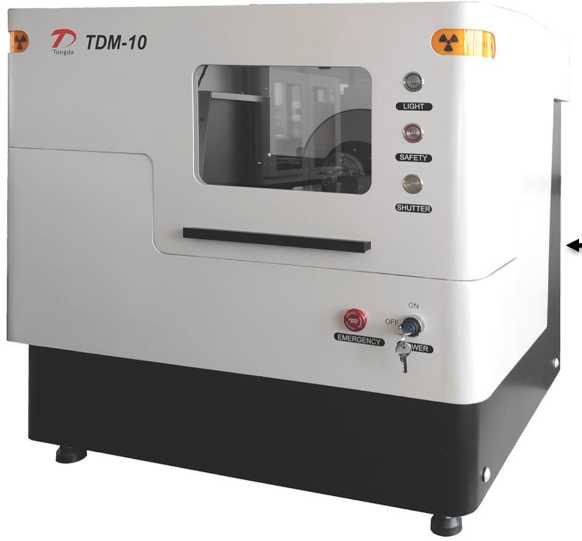

Рисунок 2 - Общий вид дифрактометров рентгеновского TD, модификации TDM-10
X-Ray Diffractometer System
Model: Se'ial No:
Voltage. AC22CV Frequency: 50 HZ
Power: 5 кл Made in: China
Telephone: *86’415’6153317
Manufacture Date:

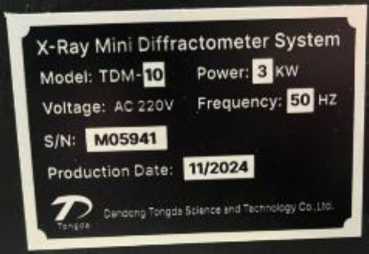

Рисунок 3 - Общий вид идентификационных табличек дифрактометров
Программное обеспечение
Дифрактометры имеют в своем составе программное обеспечение (ПО), предустановленное на персональный компьютер оператора, разработанное для выполнения определённых измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.
Программное обеспечение «X - Ray Diffractometer Data Collector» является специализированным ПО дифрактометров и предназначено для его управления, составления измерительных программ и обработки результатов измерений. ПО не может быть использовано отдельно от дифрактометров.
Конструкция дифрактометров исключает возможность несанкционированного влияния на ПО и измерительную информацию средства измерений. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
X - Ray Diffractometer Data Collector |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.21.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация TDM-10 |
Модификация TD-3500 | |
|
Диапазон измерений углов дифракции 29 |
от 0 ° до 150 ° |
от 0 ° до 160 ° |
|
Пределы допускаемой абсолютной погрешности измерений угловых положений дифракционных максимумов 29 |
±0,02 | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация TDM-10 |
Модификация TD-3500 | |
|
Диапазон показаний углов дифракции 29 |
от -110 ° до +154 ° |
от - 110 ° до + 160 ° |
|
Геометрия съемки |
Брегг-брентано 9-9 | |
|
Материал анода рентгеновской трубки |
Cu / Fe / Co / Cr / Mo/W | |
|
Габаритные размеры(ДхВхШ), мм, не более |
790 х 670 х 840 |
1280х 820х1800 |
|
Масса, кг, не более |
100 |
770 |
|
Мощность рентгеновской трубки, кВт |
2,4 | |
|
Радиус гониометра, мм |
150 |
от 150 до 285 |
|
Тип детектора |
Точечный 0D | |
|
Мощность генератора, кВт |
1,2 |
3,0 |
|
Тип охлаждения |
Внешний охладитель вода-воздух | |
|
Напряжение электропитания, В |
от 210 до 230 | |
|
Частота переменного тока, Гц |
от 49 до 51 | |
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
- температура эксплуатации, ° С - относительная влажность воздуха, % |
от +10 до +30 от 30 до 70 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество, шт. |
|
Дифрактометр рентгеновский |
TD-3500; TDM-10 |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Персональный компьютер с предустановленным ПО |
- |
1 |
Сведения о методах измерений
приведены в разделе 4.3 «Обзорное сканирование» руководства по эксплуатации дифрактометров.
Нормативные документы
Стандарт предприятия изготовителя Dandong Tongda Science & Technology Co., Ltd.,
Китай
