Манометры показывающие Y
| Номер в ГРСИ РФ: | 96270-25 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Wuxi Kaifeng Pressure Gauges Co., Ltd., Китай |
Манометры показывающие Y (далее - манометры) предназначены для измерений избыточного давления газообразных и жидких неагрессивных, некристаллизующихся сред.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96270-25 | |||||||||||||||||||||||||||||||||
| Действует | по 28.08.2030 | |||||||||||||||||||||||||||||||||
| Наименование | Манометры показывающие | |||||||||||||||||||||||||||||||||
| Модель | Y | |||||||||||||||||||||||||||||||||
| Модификации |
YN50ZT YN100 YN60ZT YN40 YN40ZT Y60ZT Y100 YN150 Y150 |
|||||||||||||||||||||||||||||||||
| Приказы |
№1832 от
28.08.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8706c690-5be5-d742-2d1b-92f529364e63 | |||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||
Производитель / Заявитель
Wuxi Kaifeng Pressure Gauge Co., Ltd., КИТАЙ, No.28-11 Huibei Road,Jinshan Industrial Park, Liangxi District, Wuxi. Jiangsu
Поверка
| Методика поверки / информация о поверке |
РТ-МП-903-202-2025 Государственная система обеспечения единства измерений. Манометры показывающие Y. Методика поверки
(с 28.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96270-25: Описание типа
2025-96270-25.pdf
|
Скачать | 520 КБ | |
|
96270-25: Методика поверки
РТ-МП-903-202-2025
2025-mp96270-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Манометры показывающие Y (далее - манометры) предназначены для измерений избыточного давления газообразных и жидких неагрессивных, некристаллизующихся сред.
Описание
Принцип действия манометров основан на преобразовании измеряемого давления посредством упругой деформации чувствительного элемента в отклонение указателя механического показывающего устройства. Чувствительных элементом манометров является трубчатая пружина - трубка Бурдона.
Манометры состоят из цилиндрического корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой, защитного стекла и штуцера для присоединения манометра.
Манометры могут отличаться диаметром корпуса, диапазоном измерений, погрешностью измерений, расположением штуцера, наличием заполнения силиконовым маслом и способом монтажа.
Структурная схема условного обозначения манометров:
Y X1 X2 X3 X4
X1 :
Без обозначения - манометр без заполнения;
N - манометр виброустойчивого исполнения и заполнен силиконовым маслом.
X2 :
40 - диаметр корпуса равен 40 мм;
50 - диаметр корпуса равен 50 мм;
60 - диаметр корпуса равен 60 мм;
100 - диаметр корпуса равен 100 мм;
150 - диаметр корпуса равен 150 мм.
X3 :
Без обозначения - манометр с радиальным расположением штуцера;
Z - манометр с осевым расположением штуцера
X4 :
Без обозначения - манометр без крепления для панельного монтажа;
T - манометр с креплением для панельного монтажа
Пример: YN60ZT - манометр с диаметром корпуса 60 мм, корпус которого заполнен силиконовым маслом, с осевым расположение штуцера и оснащен креплением для панельного монтажа.

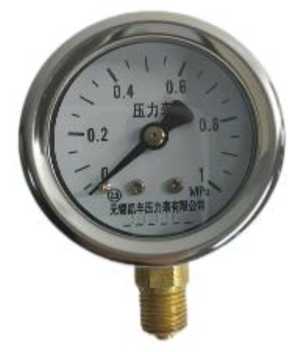

Общий вид манометров представлен на рисунках 1 - 6. Место нанесения серийного номера и знака поверки представлено на рисунке 7.

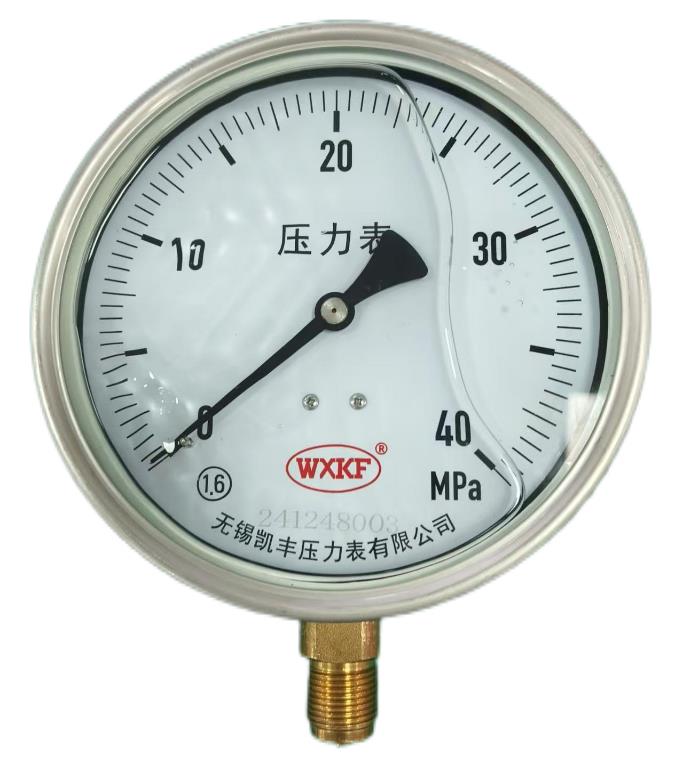

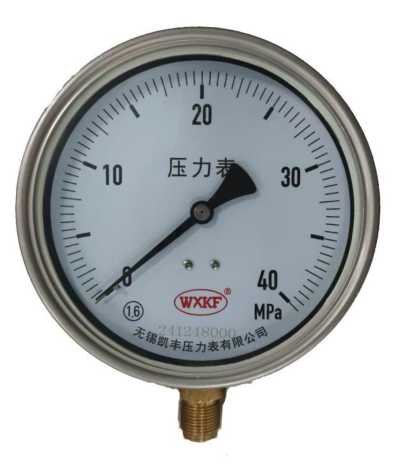

Рисунок 1 - общий вид манометра Y40

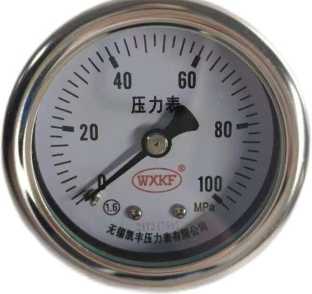

Рисунок 2 - общий вид манометра Y150

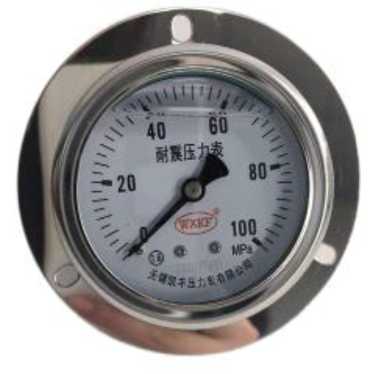

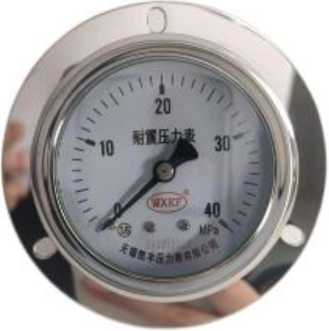

Рисунок 3 - общий вид манометра Y60ZT

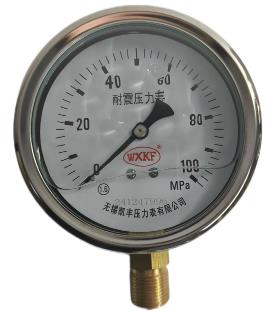

Рисунок 4 - общий вид манометра Y50Z

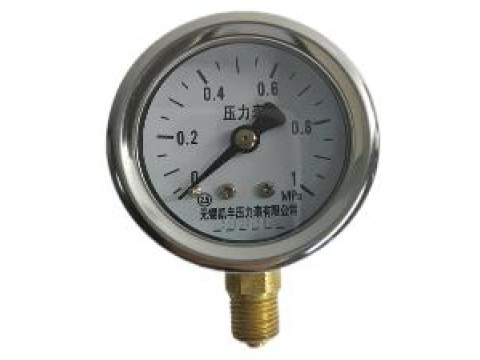

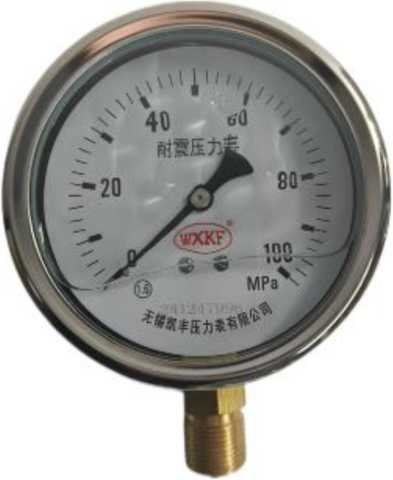

Рисунок 5 - общий вид манометра YN100

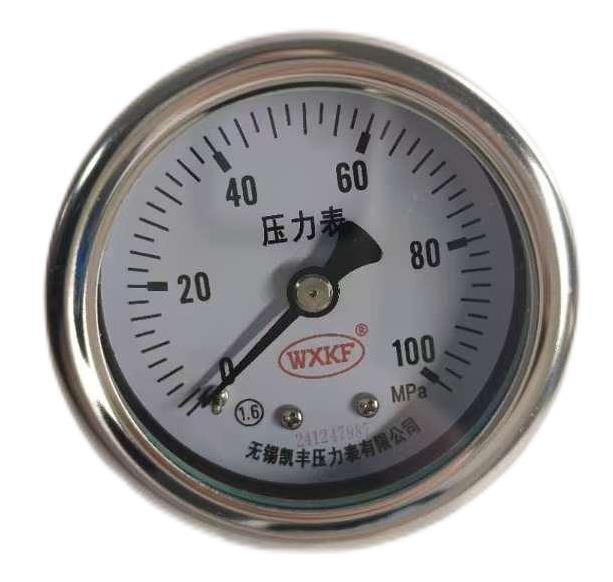

Рисунок 6 - общий вид манометра YN60ZT
Место нанесения знака поверки

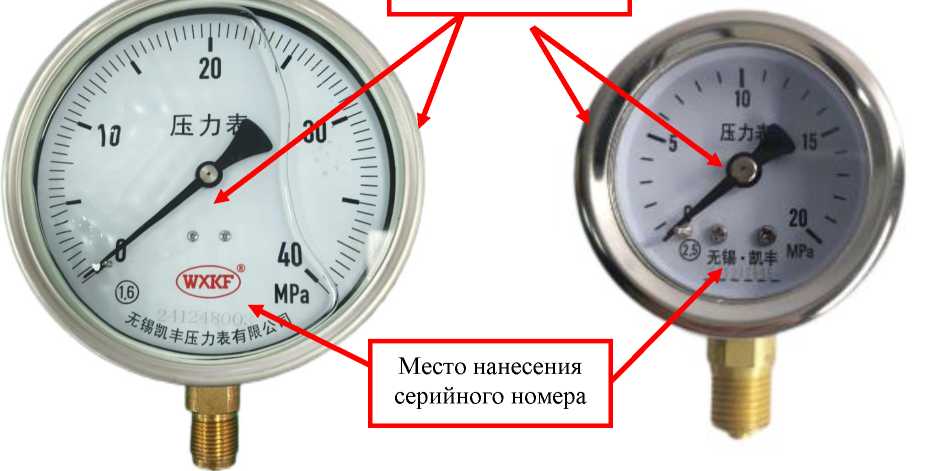

Рисунок 7 - Общий вид манометров, место нанесения серийного номера
и места нанесения знака поверки
Серийный номер, идентифицирующий каждый экземпляр манометра в виде цифрового обозначения наносится типографским способом на циферблат манометра.
Пломбировка манометров не предусмотрена.
Допускается нанесение знака поверки на корпус манометра или стекло циферблата.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Верхний предел измерений, МПа 1) 2) - для манометров с диаметром корпуса 40 мм - для остальных манометров |
от 1 до 40; от 1 до 100 |
|
Нижний предел измерений, МПа 1) 2) |
0 |
|
Пределы основной допускаемой приведенной погрешности измерений давления, % от ВПИ: - для манометров с диаметром корпуса 40 мм - для остальных манометров |
± 2,5; ± 1,6 |
|
Пределы дополнительной допускаемой погрешности, вызванной отклонением температуры от нормальных условий (от +15 до +25 °C), % от ВПИ / 10 °C |
±0,5 |
|
1) Диапазон измерений определяется путем выбора верхнего и нижнего предела измерений. Конкретные значения диапазона измерений указаны на циферблате; 2) В соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерений давления, допущенных к применению в Российской Федерации. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Масса без заполнения силиконовым маслом, кг, не более | |
|
- для модификации с номинальным диаметром корпуса 40 |
0,07 |
|
- для модификации с номинальным диаметром корпуса 50 |
0,15 |
|
- для модификации с номинальным диаметром корпуса 60 |
0,20 |
|
- для модификации с номинальным диаметром корпуса 100 |
0,37 |
|
- для модификации с номинальным диаметром корпуса 150 |
0,85 |
|
Габаритные размеры, мм (диаметр х глубина), не более: | |
|
- для модификации с номинальным диаметром корпуса 40 |
60х30 |
|
- для модификации с номинальным диаметром корпуса 50 |
70x33 |
|
- для модификации с номинальным диаметром корпуса 60 |
90x35 |
|
- для модификации с номинальным диаметром корпуса 100 |
140x45 |
|
- для модификации с номинальным диаметром корпуса 150 |
190x55 |
|
Нормальные условия измерений: | |
|
- диапазон рабочих температур окружающего воздуха, C |
от +15 до +25 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
Рабочие условия измерений: | |
|
- диапазон рабочих температур окружающего воздуха, C |
от -40 до +70 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и (или) типографским методом на наклейку, прикрепленную к корпусу прибора.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр показывающий |
Y |
1 шт. |
|
Руководство по эксплуатации |
— |
1 экз. 1) |
|
1) поставляется не менее одного экземпляра на партию | ||
Сведения о методах измерений
приведены в разделе II «Применение и особенности» документа «Манометры показывающие Y. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Стандарт предприятия «Wuxi Kaifeng Pressure Gauge Co., Ltd.».
