Сферометр Super Spherotronic HR
| Номер в ГРСИ РФ: | 96276-25 |
|---|---|
| Категория: | Сферометры |
| Производитель / заявитель: | Фирма "Trioptics GmbH", Германия |
Сферометр Super Spherotronic HR (далее - сферометр) предназначен для измерений радиусов кривизны оптических поверхностей.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96276-25 | ||||||
| Наименование | Сферометр | ||||||
| Модель | Super Spherotronic HR | ||||||
| Приказы |
№1852 от
29.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | f0aee5b3-fa1e-2d6a-e964-c9c79dd6f138 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
TRIOPTICS GmbH, ГЕРМАНИЯ, Strandbaddamm 6, 22880 Wedel
Поверка
| Методика поверки / информация о поверке |
МП 203-55-2024 Государственная система обеспечения единства измерений. Сферометр Super Spherotronic HR. Методика поверки
(с 29.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96276-25: Описание типа
2025-96276-25.pdf
|
Скачать | 257 КБ | |
|
96276-25: Методика поверки
МП 203-55-2024
2025-mp96276-25.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Сферометр Super Spherotronic HR (далее - сферометр) предназначен для измерений радиусов кривизны оптических поверхностей.
Описание
Измерение радиусов кривизны оптических поверхностей осуществляется с помощью датчика линейных перемещений, установленного на выдвижном стержне в измерительном устройстве.
Сферометр состоит из измерительного устройства с комплектом опорных колец и блока обработки измерений, подключаемого к компьютеру с программным обеспечением (ПО).
Внешний вид сферометра приведен на рисунке 1.
Нанесение знака поверки на сферометр не предусмотрено. Заводской номер нанесен на заднюю часть корпуса сферометра в виде таблички и имеет цифровое обозначение.
Пломбирование сферометра от несанкционированного доступа не предусмотрено.
К сферометру Super Spherotronic HR, относящемуся к данному типу средств измерений, относится сферометр Super Spherotronic HR зав. № 091.

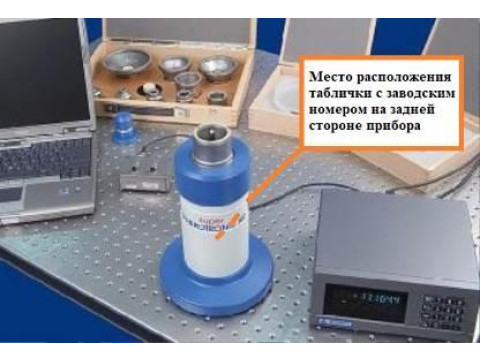

Рисунок 1 - Внешний вид сферометра Super Spherotronic HR
Программное обеспечение
Сферометр Super Spherotronic HR имеет в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство операторского персонального компьютера, разработанное для конкретных измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.
Программное обеспечение является специализированным ПО сферометра и предназначено для его управления, составления измерительных программ и обработки результатов измерений. ПО не может быть использовано отдельно от сферометра.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Метрологически значимая часть ПО сферометра и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SpheroWin |
|
Номер версии (идентификационный номер) ПО |
2.1.1.0 и выше |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики сферометра
|
Наименование характеристики |
Значение |
|
Диапазон измерений радиусов кривизны, мм - выпуклой поверхности - вогнутой поверхности |
от 10 до 1000 от 10 до 1000 |
|
Пределы допускаемой относительной погрешности измерений радиусов кривизны, % |
±0,01 |
Таблица 3 - Технические характеристики сферометра
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
8 |
|
Габаритные размеры, мм, не более | |
|
- длина |
240 |
|
- ширина |
90 |
|
- высота |
260 |
Таблица 4 - Условия эксплуатации сферометра
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °C |
от +19 до +25 |
|
Относительная влажность воздуха, %, не более |
80 |
|
Напряжение переменного тока, В |
220±10 |
|
Частота, Гц |
50/60 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Сферометр |
Super Spherotronic HR |
1 шт. |
|
Комплект опорных колец |
- |
1 ком-т. |
|
Плоские стеклянные пластины |
- |
4 шт. |
|
Компьютер с ПО |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе D «Процедура измерения», руководства по эксплуатации.
Нормативные документы
Локальная поверочная схема
