Дефектоскопы ультразвуковые Sonaflex-PT-001
| Номер в ГРСИ РФ: | 96277-25 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ООО "Компания "Нординкрафт", г.Череповец |
Дефектоскопы ультразвуковые Sonaflex-РТ-ОО! (далее - дефектоскопы) предназначены для измерений толщины объекта контроля, длительности временных интервалов и отношений амплитуд сигналов, отраженных от дефектов типа нарушения сплошности или однородности материала.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96277-25 | |||||||||
| Действует | по 29.08.2030 | |||||||||
| Наименование | Дефектоскопы ультразвуковые | |||||||||
| Модель | Sonaflex-PT-001 | |||||||||
| Приказы |
№1852 от
29.08.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 81a5083f-ca04-8626-23ec-bf8a03910b0c | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Компания» Нординкрафт», РОССИЯ, 162626, Россия, Вологодская обл., г. Череповец, ул. Годовикова, д. 12
Поверка
| Методика поверки / информация о поверке |
МП 651-25-012 Государственная система обеспечения единства измерений. Дефектоскопы ультразвуковые Sonaflex-PT-001. Методика поверки
(с 29.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96277-25: Описание типа
2025-96277-25.pdf
|
Скачать | 272.6 КБ | |
|
96277-25: Методика поверки
МП 651-25-012
2025-mp96277-25.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Дефектоскопы ультразвуковые Sonaflex-PT-001 (далее - дефектоскопы) предназначены для измерений толщины объекта контроля, длительности временных интервалов и отношений амплитуд сигналов, отраженных от дефектов типа нарушения сплошности или однородности материала.
Описание
Принцип действия дефектоскопа основан на акустическом методе неразрушающего контроля (эхо-импульсный, дифракционный и зеркально-теневой методы ультразвукового контроля при щелевом способе ввода ультразвуковых колебаний в контролируемый объект).
Ультразвуковая волна, формируемая преобразователем дефектоскопа, проникает в объект контроля и, отражаясь от границы дефекта или донной поверхности, возвращается обратно, преобразуется в электрический сигнал и обрабатывается электронным блоком дефектоскопа. По времени распространения ультразвуковой волны в изделии от поверхности ввода ультразвука до границы дефекта или донной поверхности и обратно определяется глубина залегания дефекта и (или) толщина контролируемого изделия.
Дефектоскоп состоит из блока электроники с комплектом ультразвуковых пьезоэлектрических преобразователей на фазированных антенных решетках, изготавливаемых компанией ООО «Компания«Нординкрафт» и подключаемого внешнего персонального компьютера.
Серийный номер, состоящий из цифр наносится на информационную табличку методом печати и крепится на боковую поверхность блока электроники дефектоскопа.

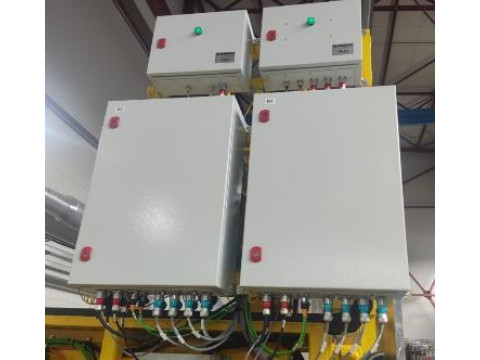

Общий вид дефектоскопов с указанием места нанесения серийного номера представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения серийного номера

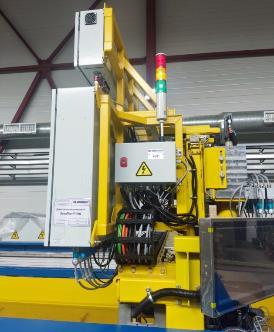

Рисунок 1 - Общий вид дефектоскопов с указанием места нанесения серийного номера Пломбирование дефектоскопа не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) выполняет функции управления дефектоскопом и изменения его настроек, регистрации и визуализации измерений, а также обработки их результатов, сохранения файлов настроек и файлов с результатами контроля.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
NKWare |
|
Номер версии (идентификационный номер) ПО |
1.0 и выше |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений отношений амплитуд сигналов на входе приемника дефектоскопа, дБ |
от 1 до 24 |
|
Пределы допускаемой абсолютной погрешности измерений отношений амплитуд сигналов на входе приемника дефектоскопа, дБ: - в диапазоне от 1 до 11 дБ включ. - в диапазоне св. 11 до 24 дБ |
±1 ±2 |
|
Диапазон измерений длительности временных интервалов, мкс |
от 0,5 до 400 |
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс |
±0,3 |
|
Диапазон измерений толщины объекта контроля, мм |
от 5 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений толщины объекта контроля, мм |
±0,3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество преобразователей, шт |
8 |
|
Количество электронных каналов, шт |
64 |
|
Диапазон показаний глубины залегания дефектов, мм |
от 1,0 до 198,5 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 198 до 242 |
|
- частота переменного тока, Гц |
от 50 до 60 |
|
Габаритные размеры, мм, не более | |
|
- ширина |
540 |
|
- высота |
250 |
|
- длина |
750 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +15 до +35 |
|
- относительная влажность воздуха, %, не более |
80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом печати.
Комплектность
Таблица 4 - Комплектность дефектоскопов
|
Наименование |
Обозначение |
Количество |
|
Дефектоскоп ультразвуковой |
Sonaflex-PT-001 |
1 шт. |
|
Настроечные образцы |
5 шт. | |
|
Комплект преобразователей * |
1 комплект | |
|
Адаптер для поверки NKE.854.01 |
1 шт. | |
|
Адаптер для поверки NKE.854.02 |
1шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Программное обеспечение |
1 шт. | |
|
Персональный компьютер |
1 шт. | |
|
* - количество и тип преобразователей в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 5 «Описание работы систем ультразвукового контроля» документа «Дефектоскопы ультразвуковые Sonaflex-PT-001. Руководство по эксплуатации».
Нормативные документы
26.51.66.120-1730.1-10553510-23 ТУ Дефектоскоп ультразвуковой Sonaflex-PT-001.
Технические условия
