Дозаторы весовые автоматические дискретного действия СФБ
| Номер в ГРСИ РФ: | 96287-25 |
|---|---|
| Категория: | Дозаторы |
| Производитель / заявитель: | ООО "Производственно-торговая компания "Инжиниринг" (ООО "ПТК "Инжиниринг"), г. Казань |
Дозаторы весовые автоматические дискретного действия СФБ (далее - дозаторы) предназначены для измерения массы и автоматического дозирования грузов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96287-25 | ||||||
| Действует | по 29.08.2030 | ||||||
| Наименование | Дозаторы весовые автоматические дискретного действия | ||||||
| Модель | СФБ | ||||||
| Модификации |
СФБ.Р |
||||||
| Приказы |
№1852 от
29.08.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 35fe46fd-e195-9286-70d8-2bdfbe3fb645 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ПТК «Инжиниринг», РОССИЯ, 420085, Республика Татарстан, г. Казань, ул. Беломорская, д. 69, офис10
Поверка
| Методика поверки / информация о поверке |
МП-252-2023 Государственная система обеспечения единства измерений. Дозаторы весовые автоматические дискретного действия СФБ. Методика поверки
(с 29.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96287-25: Описание типа
2025-96287-25.pdf
|
Скачать | 290.7 КБ | |
|
96287-25: Методика поверки
МП-252-2023
2025-mp96287-25.pdf
|
Скачать | 976 КБ |
Описание типа
Назначение
Дозаторы весовые автоматические дискретного действия СФБ (далее - дозаторы) предназначены для измерения массы и автоматического дозирования грузов.
Описание
Принцип действия дозаторов основан на преобразовании деформации весоизмерительного датчика (далее - датчика), возникающей под действием силы тяжести дозируемого материала, в аналоговый электрический сигнал, с последующим аналого-цифровым преобразованием и обработкой данных с дальнейшим определением значения массы дозируемого материала и выводом результата дозирования на устройство индикации.
Конструктивно дозатор состоит из двух металлических сварных рам, на которых закреплены: шкаф управления, взвешивающее устройство (датчики с весовой рамкой), дозирующей модуль с вентилятором наддува, переключателем потока и затвором.
Дозатор изготавливается в исполнении СБФ.Р.
В качестве датчиков используются датчики весоизмерительные тензорезисторные H3 (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 55371-13), производитель Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)", Китай.
Шкаф управления состоит из программируемого контроллера, управляющего всеми алгоритмами работы, вторичного дисплея, органов управления, частотного преобразователя, системы защиты электрических цепей.
На дозаторы (шкаф управления и раму) наносится маркировка с информацией об изготовителе, наименовании, заводском номере, метрологических характеристиках, дате изготовления. Заводской номер в виде цифрового кода наносится методом гравировки. Общий вид дозаторов представлен на рисунке 1. Места нанесения маркировки, знака утверждения типа на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.

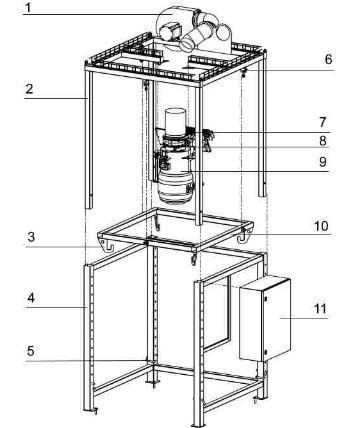

1 - вентилятор наддува;
2 - верхняя рама;
3 - крюк для крепления мешка;
4 - верхняя рама;
5 - металлические скобы фиксации;
6 - тензометрический датчик веса;
7 - переключатель потоков;
8 - затвор;
9 - дозирующий модуль;
10 - весовая рамка;
11 - шкаф управления.
а) общий вид

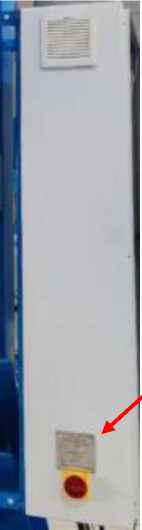

Места нанесения маркировки и знака утверждения типа

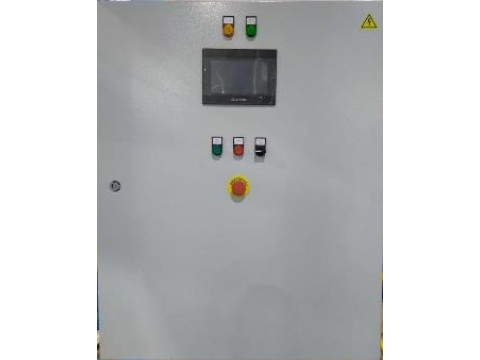

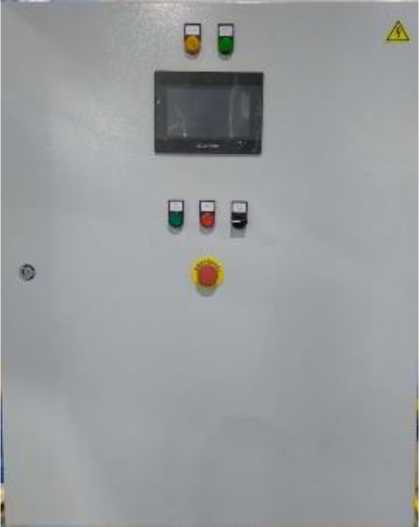

Шкаф управления
Рисунок 1 - Общий вид дозаторов
Программное обеспечение
Программное обеспечение (далее - ПО) дозаторов является встроенным
и метрологически значимым.
Для защиты от несанкционированного доступа к параметрам регулировки и измерительной информации применяются настройки с использованием пароля, а также пломбируется доступ к технологическому разъему программируемого контроллера.
Идентификационные данные ПО отображаются на дисплее программируемого контроллера и доступны для просмотра при включении дозатора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CoDeSys, |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.3.х.х |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Где х - метрологически не значимая часть ПО | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Наибольший предел взвешивания, кг |
1500 |
|
Наименьший предел взвешивания, кг |
300 |
|
Пределы допускаемой приведенной к верхнему пределу взвешивания погрешности измерений, % |
±0,5 |
|
Цена деления шкалы, кг |
0,5 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение, В - частота, Гц |
380±10% 50±1 |
|
Потребляемая мощность, кВ^А, не более |
1 |
|
Габаритные размеры (Ш*Д*В), мм, не более |
1800x1700x2300 |
|
Масса, кг, не более |
500 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от -20 до 40 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
15000 |
|
Срок службы, лет |
8 |
Знак утверждения типа
наносится методом наклейки на шкаф управления и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Дозатор в сборе |
СФБ |
1 |
|
Паспорт |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в п.1.3 «Устройство и работа составных частей изделия» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 04.07.2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ТУ 28.92.40-022-15920232-2023 «Дозаторы весовые автоматические дискретного действия СФБ. Технические условия»
