Системы измерительные СИ БРП-18.9514-0 контроля параметров блоков 5 и блоков рулевых приводов БРП-18 изделий 180
| Номер в ГРСИ РФ: | 96299-25 |
|---|---|
| Производитель / заявитель: | АО "Арзамасский приборостроительный завод имени П.И. Пландина", г.Арзамас |
Системы измерительные СИ БРП-18.9514-0 контроля параметров блоков 5 и блоков рулевых приводов БРП-18 изделий 180 (далее - система или СИ БРП-18) предназначены для измерений напряжений и силы постоянного тока, разности фаз низкочастотных сигналов, временных интервалов и воспроизведения напряжений постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96299-25 | |||||||||
| Наименование | Системы измерительные СИ БРП-18.9514-0 контроля параметров блоков 5 и блоков рулевых приводов БРП-18 изделий 180 | |||||||||
| Приказы |
№1853 от
29.08.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 074d1552-2212-8da0-e4a7-0a72a521bbee | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «Арзамасский приборостроительный завод им. П.И. Пландина», РОССИЯ, 607220 Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ д. 8А
Поверка
| Методика поверки / информация о поверке |
СИ БРП-18.9514-0 МП Государственная система обеспечения единства измерений. Системы измерительные СИ БРП-18.9514-0 контроля параметров блоков 5 и блоков рулевых приводов БРП-18 изделий 180. Методика поверки
(с 29.08.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96299-25: Описание типа
2025-96299-25.pdf
|
Скачать | 547.4 КБ | |
|
96299-25: Методика поверки
СИ БРП-18.9514-0 МП
2025-mp96299-25.pdf
|
Скачать | 4.5 MБ |
Описание типа
Назначение
Системы измерительные СИ БРП-18.9514-0 контроля параметров блоков 5 и блоков рулевых приводов БРП-18 изделий 180 (далее - система или СИ БРП-18) предназначены для измерений напряжений и силы постоянного тока, разности фаз низкочастотных сигналов, временных интервалов и воспроизведения напряжений постоянного тока.
Описание
Конструктивно системы включают в себя: пульт проверки блока 5 180.9514-0
(блок сопряжения системы с проверяемым объектом); источники питания постоянного тока; для СИ БРП № 012081 персональный компьютер настольного исполнения с установленной в него платой АЦП с дополнительной опцией ЦАП L-791, выполненные в стандарте PCI; для СИ БРП № 202194 компьютер с внешним модулем АЦП Е-502 с дополнительной опцией ЦАП; комплект периферийного оборудования и комплект монтажных частей, а также оборудование для проведения поверки, в составе: пульт проверочный ППСИ БРП-180.9514-0 (для вывода сигналов и команд на внешние устройства); пульт технологический ПТ2 180.9513-0 (имитатор) и комплект монтажных частей, поставляемые по отдельному заказу. Пульты и источники питания выполнены в виде отдельных блоков настольного исполнения.
Принцип действия систем основан на последовательном формировании управляющих сигналов, обеспечивающих работу блока 5 и блоков рулевых приводов БРП-180 с измерением параметров, характеризующих работоспособность. При обнаружении несоответствия какого-либо параметра заданному значению на любом шаге измерительного контроля управляющая программа системы сообщает пользователю об ошибке и прекращает подачу питающих напряжений с проверяемого изделия.
Функционально система состоит из измерительных каналов (ИК):
- ИК времени задержки сигнала «Готов +»;
- ИК времени задержки сигнала «Готов -»;
- ИК времени задержки сигнала «ПИ-1»;
- ИК времени задержки сигнала «Разар.»;
- ИК времени задержки сигнала «СВР5»;
- ИК напряжения постоянного тока команды «ПИ» по цепи «ЭВ2-1»;
- ИК напряжения постоянного тока по цепи «ПИ-1»;
- ИК напряжения постоянного тока начального отклонения рулей;
- ИК напряжения постоянного тока на выходе датчиков обратной связи (ДОС);
- ИК воспроизведения напряжения постоянного тока управляющих сигналов;
- ИК скорости изменения напряжения;
- ИК разности фаз;
- ИК силы постоянного тока по цепи питания «90 В РП».
ИК времени задержки сигналов «Готов +» и «Готов -»
Принцип действия ИК основан на измерении времени задержки сигнала с исследуемого объекта путём подсчёта числа тактовых импульсов компьютера за время, прошедшее между подачей напряжения питания постоянного тока 27 В ИП и приемом сигналов «Готов +» и «Готов -», с последующим преобразованием его в цифровой код в реальном времени с помощью модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, обработкой и выдачей результатов измерения на внешние устройства в виде, удобном для пользователя.
ИК времени задержки сигналов «ПИ-1», «СВР5» и «Разар.»
Принцип действия ИК основан на измерении времени задержки сигнала с исследуемого объекта путём подсчёта числа тактовых импульсов компьютера за время, прошедшее между подачей команды СВР2 и приемом сигналов «ПИ-1», «СВР5» и «Разар.», с последующим преобразованием его в цифровой код в реальном времени с помощью модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, обработкой и выдачей результатов измерения на внешние устройства в виде, удобном для пользователя.
ИК напряжения постоянного тока сигналов «ПИ» по цепи «ЭВ2-1», «ПИ-1», начального отклонения рулей и на выходе датчиков обратной связи (ДОС)
Принцип действия ИК основан на преобразовании напряжения постоянного тока сигналов «ПИ» по цепи «ЭВ2-1», «ПИ-1», начального отклонения рулей и на выходе датчиков обратной связи (ДОС) от объекта контроля в реальном времени с помощью модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, в цифровой код с последующей его обработкой и выдачей результатов измерения на внешние устройства в виде, удобном для пользователя.
ИК воспроизведения напряжения постоянного тока управляющих сигналов
Принцип действия ИК основан на формировании с помощью модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, по установленным данным оператором на управляющем компьютере, сигнала в форме меандра и подаче на объект проверки посредством пульта проверки блока 5 180.9514-0.
ИК скорости изменения напряжения
Принцип действия ИК основан на измерении приращения напряжения с объекта контроля в реальном времени, за определенный интервал времени и преобразовании его, с помощью внешнего модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, в цифровой код, с последующей математической обработкой и выдачей результатов измерения на внешние устройства в размерности и виде, удобном для пользователя.
ИК разности фаз
Принцип действия ИК основан на формировании тестового синусоидального сигнала с помощью внешнего модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, подаче его на исследуемый объект с последующим измерением разности фаз между тестовым сигналом и сигналом на выходе с объекта и выдачи ее значения на внешние устройства в виде, удобном для пользователя.
ИК силы постоянного тока по цепи питания «90 В РП»
Принцип действия ИК основан на формировании падения напряжения постоянного тока по цепи 27 В на резисторах малого сопротивления (менее 0,1 Ом), входящих в блок сопряжения с последующим преобразованием его в цифровой код в реальном времени с помощью внешнего модуля АЦП - ЦАП подключенного по интерфейсу USB к компьютеру системы, его обработкой и выдачей результатов измерения на внешние устройства в виде, удобном для пользователя.
По условиям эксплуатации системы удовлетворяет требованиям группы B1 по ГОСТ Р 52931-2008 с диапазоном рабочих температур от +10 °С до +30 °С и относительной влажностью воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

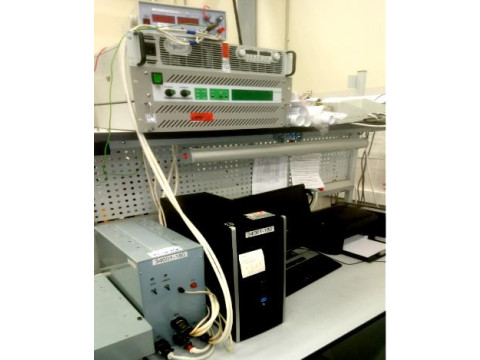

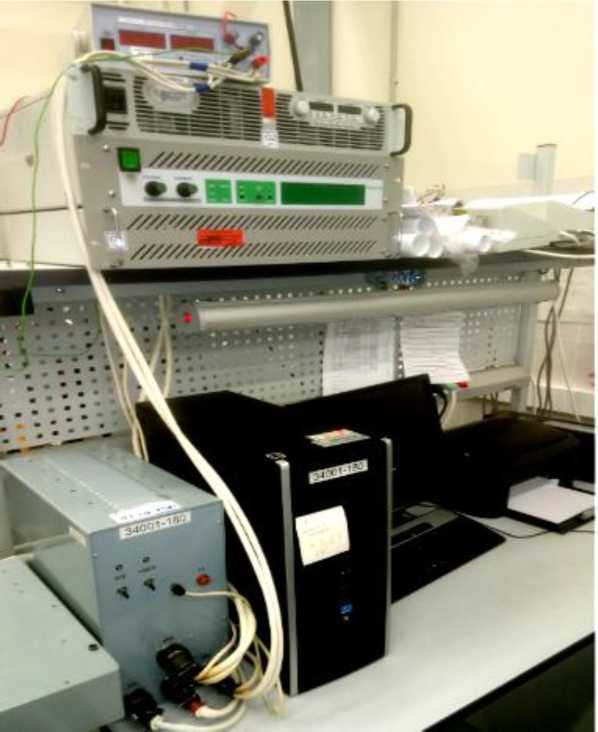

Внешний вид систем, изготовленных в единичных экземплярах, заводские номера 012081, 202194 и их составных частей СИ БРП-180 приведены на рисунках 1 - 6.
Рисунок 1
Защита от несанкционированного доступа к компонентам системы обеспечивается:
- пломбированием системного блока наклейками на задней стенке кожуха в соответствии с рисунком 2;
- пломбированием пульта проверки блока 5 180.9514-0 клеймом ОТК на боковой стенке кожуха поверх головки винта крепления в соответствии с рисунками 4 и 5.
Внешний вид модуля АЦП - ЦАП изображен на рисунке 3.
Место пломбировки
Модуль АЦП Е-502
Рисунок 3
Рисунок 2
Заводской номер в формате шести арабских цифр («012081», «202194»), нанесен на шильдик расположенный на задней панели пульта проверки (БС) в соответствии с рисунком 6 стойкими чернилами, что обеспечивает надежную гарантию прочтения и сохранности номера в процессе эксплуатации систем, на весь срок службы. Шильдики с заводскими номерами представлены на рисунках 7 и 8.
Место нанесение наклейки
Пломбы пульта проверки
Рисунок 4

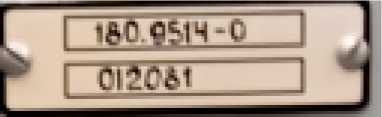

Шильдик
Рисунок 6
Рисунок 5
Рисунок 7
Рисунок 8
Программное обеспечение
Программное обеспечение системы предназначено для проверки параметров блоков рулевых приводов БРП-180 в автоматизированном режиме. Метрологически значимая часть программного обеспечения (ПО) системы представляет программный продукт - базовое программное обеспечение:
- для СИ БРП № 012081 - «rm180v3.0.9»;
- для СИ БРП № 202194 - «rm180v4.0.1».
Система расположена в цехе с ограниченным допуском, отсутствием интерфейса связи с внешним сетевым окружением, что исключает несанкционированный доступ к метрологически значимой части ПО.
Метрологически значимая часть ПО системы и данные достаточно защищены с помощью специальных средств защиты (проверка контрольной суммы, отсутствие протоколов передачи данных и интерфейсов связи) от преднамеренных и непреднамеренных изменений, что соответствует уровню защиты «Средний» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные функционального ПО
|
Идентификационные данные (признаки) |
Контроль привода БРП-18 |
|
Идентификационное наименование ПО |
«rm180» |
|
Номер версии (идентификационный номер) ПО, не ниже: |
3.0.9 |
Технические характеристики
Метрологические характеристики системы приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
Кол. ИК |
|
1 |
2 |
3 |
|
ИК времени задержки сигнала «Готов +» | ||
|
Диапазон измерений времени задержки сигнала «Готов +», мс |
от 10 до 500 |
1 |
|
Пределы допускаемой приведенной к высшему пределу (к ВП) погрешности измерений времени задержки сигнала «Готов +», % |
±3 | |
|
ИК времени задержки сигнала «Готов -» | ||
|
Диапазон измерений времени задержки сигнала «Готов -», мс |
от 10 до 500 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений времени задержки сигнала «Г отов -», % |
±3 | |
|
ИК времени задержки сигнала «ПИ-1» | ||
|
Диапазон измерений времени задержки сигнала «ПИ-1», мс |
от 10 до 500 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений времени задержки сигнала «ПИ-1», % |
±3 | |
|
ИК времени задержки сигнала «Разар.» | ||
|
Диапазон измерений времени задержки сигнала «Разар.», мс |
от 10 до 1000 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений времени задержки сигнала «Разар.», % |
±3 | |
|
ИК времени задержки сигнала «СВР5» | ||
|
Диапазон измерений времени задержки сигнала «СВР5», мс |
от 10 до 100 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений времени задержки сигнала «СВР5», % |
±3 | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
Кол. ИК |
|
1 |
2 |
3 |
|
ИК напряжения постоянного тока команды «ПИ» по цепи «ЭВ2-1» | ||
|
Диапазон измерений напряжения постоянного тока команды «ПИ» по цепи «ЭВ2-1», В |
от +24 до +36 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока команды «ПИ» по цепи «ЭВ2-1», % |
±3 | |
|
ИК напряжения постоянного тока по цепи «ПИ- |
1» | |
|
Диапазон измерений напряжения постоянного тока по цепи «ПИ-1», В |
от +1 до +10 |
1 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока по цепи «ПИ-1», % |
±3 | |
|
ИК напряжения постоянного тока начального отклонения рулей | ||
|
Диапазоны измерений напряжения постоянного тока предварительного отклонения рулей, В |
от -0,7 до -0,2; от +0,2 до +0,7 |
4 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока предварительного отклонения рулей, В |
±0,04 | |
|
ИК напряжения постоянного тока на выходе датчиков обратной связи (ДОС) | ||
|
Диапазоны измерений напряжения постоянного тока на выходе ДОС, В |
от -12 до -8; от +8 до +12 |
4 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока на выходе ДОС, % |
±3 | |
|
ИК воспроизведения номинального значения напряжения постоянного тока управляющих сигналов | ||
|
Номинальные значения воспроизводимого напряжения постоянного тока управляющих сигналов, В |
-10; +10 |
4 |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока управляющих сигналов, В |
±0,1 | |
|
ИК скорости изменения напряжения | ||
|
Диапазоны измерений скорости изменения напряжения, В/с |
от 20 до 120 |
4 |
|
Пределы допускаемой приведенной (к ВП) погрешности измерений скорости изменения напряжения, % |
±3 | |
|
ИК разности фаз | ||
|
Диапазоны измерений разности фаз: - на частоте 10 Гц, градус - на частоте 15 Гц, градус - на частоте 20 Гц, градус |
от 0 до 20 от 0 до 30 от 0 до 45 |
4 |
|
Пределы допускаемой абсолютной погрешности измерений разности фаз, градус |
±3 | |
|
ИК силы постоянного тока по цепи питания «90 В |
РП» | |
|
Диапазон измерений силы постоянного тока по цепи питания «90 В РП», А |
от 0,25 до 3,0 |
1 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения силы постоянного тока по цепи питания «90 В РП», А |
±0,25 | |
Технические характеристики системы приведены в таблице 3.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение питания переменного тока, В |
220 ±22 |
|
- частота переменного тока, Гц |
50 ±1 |
|
- потребляемая мощность от сети переменного тока (220 ±22) В | |
|
частотой (50 ±1) Гц, ВА, не более: | |
|
- пульт проверки блока 5 180.9514-0 |
200 |
|
- системный блок с встроенной платой АЦП-ЦАП L-791 |
500 |
|
(для СИ БРП № 012081) | |
|
- модуль АЦП-ЦАП Е-502 (для СИ БРП № 202194) |
6 |
|
- монитор |
100 |
|
- принтер |
300 |
|
- источники напряжений постоянного тока: | |
|
- Heiden LAB/SM 345 |
3000 |
|
- Heiden LAB/SM 470 |
4000 |
|
- Б5-71/2М |
300 |
|
Габаритные размеры составных частей средства измерений, мм, (в*шхг), не более: | |
|
- пульт проверки блока 5 180.9514-0 |
363x175x304 |
|
- системный блок с встроенной платой АЦП-ЦАП L-791 | |
|
(для СИ БРП № 012081) |
370x160x420 |
|
- модуль АЦП-ЦАП Е-502 (для СИ БРП № 202194) |
39x140x112 |
|
- монитор |
391x366x200 |
|
- принтер |
220x360x230 |
|
- источники напряжений постоянного тока: | |
|
- Heiden LAB/SM 345 |
50x440x450 |
|
- Heiden LAB/SM 470 |
50x440x450 |
|
- Б5-71/2М |
70x250x285 |
|
Масса составных частей, кг, не более: | |
|
- пульт проверки блока 5 180.9514-0 |
7 |
|
- системный блок с встроенной платой АЦП-ЦАП L-791 | |
|
(для СИ БРП № 012081) |
5 |
|
- модуль АЦП-ЦАП Е-502 (для СИ БРП № 202194) |
0,35 |
|
- монитор |
3 |
|
- принтер |
5 |
|
- источники напряжений постоянного тока: | |
|
- Heiden LAB/SM 345 |
7 |
|
- Heiden LAB/SM 470 |
7,6 |
|
- Б5-71/2М |
2,2 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на боковую панель блока сопряжения БС-180.9514-0 в виде наклейки.
Комплектность
Комплект поставки приведен в таблице 4.
Таблица 4 - Перечень составных частей системы измерительной СИ БРП-180
|
Обозначение |
Наименование |
Кол-во1) экз./шт. |
|
1 |
2 |
3 |
|
Система СИ БРП-180, в составе: | ||
|
180.9514-0 |
Пульт проверки блока 5 |
1 |
|
Системный блок с встроенной платой АЦП-ЦАП L-791 (для СИ БРП № 012081) |
1 | |
|
Е-502 |
Модуль АЦП- ЦАП (для СИ БРП № 202194) |
1 |
|
Монитор |
1 | |
|
Принтер |
1 | |
|
Heiden LAB/SM 470 |
Блоки питания |
1 |
|
Heiden LAB/SM 345 |
1 | |
|
Б5-71/2М |
1 | |
|
Комплект монтажных частей, в составе: | ||
|
180.9514-410 |
Жгут 1 |
1 |
|
180.9514-420 |
Жгут 2 |
1 |
|
180.9514-430 |
Жгут 3 |
1 |
|
180.9514-440 |
Жгут 4 |
1 |
|
180.9514-480 |
Жгут 5 |
1 |
|
180.9514-490 |
Жгут 6 |
1 |
|
180.9514-520 |
Переходник |
1 |
|
СИ БРП-18.9514-0 РЭ |
Системы измерительные СИ БРП-18.9514-0 контроля параметров блоков 5 блоков рулевых приводов БРП-18 изделий 180. Руководство по эксплуатации |
1 |
|
СИ БРП-18.9514-0 ФО |
Система измерительная СИ БРП-18.9514-0 контроля параметров блоков 5 блоков рулевых приводов БРП-18 изделий 180. Формуляр |
1 |
|
Примечание: 1) количество составных частей указано для каждого экземпляра системы | ||
Сведения о методах измерений
приведены в разделе 1.5 «Принцип действия ИК» руководства по эксплуатации БРП-180.9514-0 РЭ.
Нормативные документы
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Общие положения;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3345 «Об утверждении Государственной поверочной схемы для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от 1-10’2 Гц до 2-107 Гц».
