Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 110/20 кВ Поисковая
| Номер в ГРСИ РФ: | 96320-25 |
|---|---|
| Производитель / заявитель: | ООО "Электроконтроль", Москва |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 110/20 кВ Поисковая (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96320-25 | ||||||
| Наименование | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 110/20 кВ Поисковая | ||||||
| Приказы |
№1877 от
03.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 863f5863-c26c-83c1-18b4-ca56d9d9c961 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Электроконтроль», РОССИЯ, 117449, г. Москва, ул. Карьер, д. 2, стр. 9
Поверка
| Методика поверки / информация о поверке |
МП 26.51/354/25 Государственная система обеспечения единства измерений. Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 110/20 кВ Поисковая. Методика поверки
(с 03.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96320-25: Описание типа
2025-96320-25.pdf
|
Скачать | 132.9 КБ | |
|
96320-25: Методика поверки
МП 26.51/354/25
2025-mp96320-25.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 110/20 кВ Поисковая (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.
Описание
АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.
АИИС КУЭ включает в себя следующие уровни:
1-й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.
2-й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер ООО "Яндекс ДЦ Владимир" (далее - сервер ИВК), устройство синхронизации системного времени (УССВ) типа УССВ-2, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации.
Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Измерительная информация на выходе счетчика без учета коэффициента трансформации:
- активная и реактивная электрическая энергия, как интеграл по времени от средней за период 0,02 с. активной и реактивной мощности, соответственно, вычисляемая для интервалов времени 30 мин.;
- средняя на интервале времени 30 мин. активная (реактивная) электрическая мощность.
Цифровой сигнал с выходов счетчиков при помощи технических средств приема-передачи данных поступает на сервер ИВК.
Сервер ИВК осуществляет сбор, обработку и хранение в базе данных результатов измерений и журналов событий; обеспечивает вычисление электроэнергии и мощности с учётом коэффициентов трансформации ТТ и ТН; формирование отчетных документов XML установленных форматов.
Сервер ИВК осуществляет автоматический обмен (передачу и получение) результатами измерений и данными коммерческого учета электроэнергии с субъектами оптового рынка электрической энергии и мощности (ОРЭМ), с другими АИИС КУЭ утвержденного типа, зарегистрированными в Федеральном информационном фонде по обеспечению единства измерений, а также с инфраструктурными организациями ОРЭМ, в том числе: АО "АТС", филиал АО "СО ЕЭС". Обмен результатами измерений и данными коммерческого учета электроэнергии между информационными системами субъектов оптового рынка и инфраструктурными организациями ОРЭМ осуществляется по электронной почте в виде xml-файлов установленных форматов, в том числе заверенных электронно-цифровой подписью.
АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ обеспечивает синхронизацию шкал времени всех компонентов системы с национальной шкалой времени UTC(SU) на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит устройство синхронизации системного времени УССВ-2, ежесекундно синхронизирующее собственную шкалу времени с национальной шкалой координированного времени РФ UTC (SU) по сигналам навигационной системы GPS/ГЛОНАСС.
Сервер ИВК периодически с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени УССВ-2, и при расхождении ±1 с и более сервер ИВК производит синхронизацию собственной шкалы времени со шкалой времени УССВ-2.
Сравнение шкалы времени счетчиков электроэнергии со шкалой времени сервера ИВК выполняется при каждом сеансе связи и по заданному расписанию. При расхождении шкалы времени счетчиков электроэнергии со шкалой времени ИВК на величину более чем ±1 с, выполняется синхронизация шкалы времени счетчика, но не чаще 1 раза в сутки.
Журналы событий счетчиков и сервера ИВК отображают факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции или величины коррекции времени, на которую было скорректировано устройство.
Нанесение знака поверки на АИИС КУЭ не предусмотрено.
Заводской номер АИИС КУЭ 129 нанесен на маркировочную табличку типографским способом, которая крепится на корпус сервера ИВК АИИС КУЭ. Дополнительно заводской номер 129 указан в паспорте-формуляре.

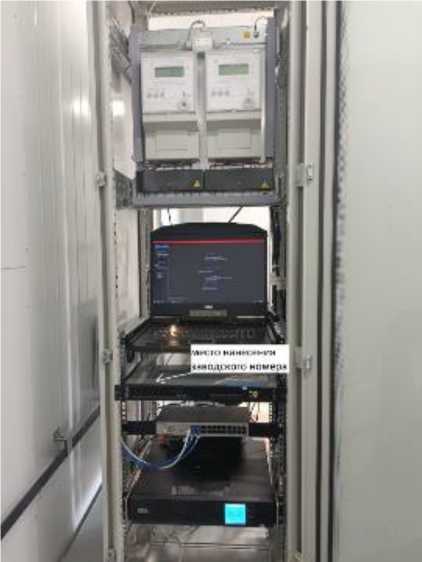

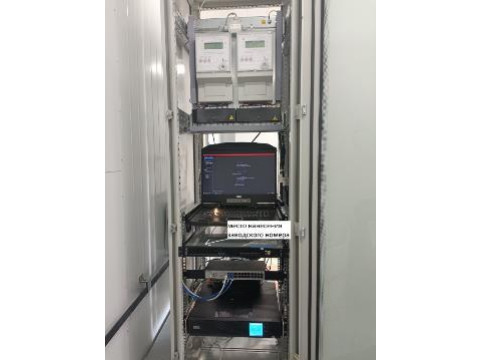

Общий вид сервера ИВК с указанием места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид сервера ИВК с указанием места нанесения заводского номера
Программное обеспечение
В АИИС КУЭ используется программный комплекс (ПК) "Энергосфера 9". Уровень защиты от непреднамеренных и преднамеренных изменений ПК "Энергосфера 9" соответствует уровню - "высокий" в соответствии с Рекомендацией Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПК приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПК "Энергосфера 9"
|
Идентификационные данные |
Значения |
|
Linux-подобные ОС | |
|
Идентификационное наименование ПО |
libpso_metr.so |
|
Цифровой идентификатор ПО |
01e3eae897f3ce5aa58ff2ea6b948061 |
|
Алгоритм вычисления цифрового идентификатора ПО |
md5 |
Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Технические характеристики
Состав измерительных каналов (далее - ИК) АИИС КУЭ приведен в таблице 2.
Таблица 2 - Состав измерительных каналов АИИС КУЭ
|
Номер ИК |
Наименование измерительного канала |
Состав измерительного канала | |||
|
Трансформатор тока |
Трансформатор напряжения |
Счетчик электрической энергии |
ИВК | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
1 |
ПС 110/20 кВ Поисковая КЛ 110 кВ Владимирская -Поисковая № 1 |
I-TOR-110S 500/1 кл. т. 0,2S рег. № 71347-18 |
I-TOR-110S (110000:^3)/(100:^3) кл. т. 0,2 рег. № 71347-18 |
СЭТ-4ТМ.03М.16 кл. т. 0,2S/0,5 рег. № 36697-17 |
УССВ-2, рег. № 89968-23/ |
|
2 |
ПС 110/20 кВ Поисковая КЛ 110 кВ Владимирская -Поисковая № 2 |
I-TOR-110S 500/1 кл. т. 0,2S рег. № 71347-18 |
I-TOR-110S (110000:^3)/(100:^3) кл. т. 0,2 рег. № 71347-18 |
СЭТ-4ТМ.03М.16 кл. т. 0,2S/0,5 рег. № 36697-17 | |
|
Примечания: 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. 2. Допускается замена УССВ на аналогичный утвержденного типа. 3. Допускается замена сервера без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО). 4. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть. | |||||
Таблица 3 - Основные метрологические характеристики АИИС КУЭ
|
Номер ИК |
Вид электрической энергии |
Границы основной погрешности, ± (5) % |
Границы погрешности в рабочих условиях, ± (5) % |
|
1, 2 |
Активная Реактивная |
0,5 1,3 |
1,2 1,9 |
|
Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно национальной шкалы координированного времени UTC (SU), с |
±5 | ||
|
Примечания: 1. Характеристики погрешности ИК даны для измерений электрической энергии (получасовая). 2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95. 3. Границы погрешности результатов измерений приведены: - для нормальных условий: при cos ф = 0,9 и силе тока равной 100 % от I1 ном; - для рабочих условий: при cos ф = 0,8 и силе тока равной 2 % от I1 ном, а также температуре окружающего воздуха в месте расположения счетчиков от +10 °С до +30 °С. | |||
Таблица 4 - Основные технические характеристики АИИС КУЭ
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Количество измерительных каналов |
2 |
|
Нормальные условия: параметры сети: - напряжение, % от Uhom - ток, % От Ihom - коэффициент мощности - частота, Гц температура окружающей среды, °С |
от 98 до 102 от 100 до 120 0,9 50 от +21 до +25 |
|
Условия эксплуатации: параметры сети: - напряжение, % От Uhom - ток, % От Ihom - коэффициент мощности cos ф (sin ф) - частота, Гц температура окружающей среды для ТТ и ТН, °С температура окружающей среды для счетчиков, °С температура окружающей среды для сервера ИВК, °С атмосферное давление, кПа относительная влажность, %, не более |
от 90 до 110 от (1)2 до 120 от 0,5 инд. до 1 от 0,8 емк. до 1 от 49,6 до 50,4 от -40 до +40 от -40 до +40 от +10 до +35 от 80,0 до 106,7 98 |
|
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не менее УССВ-2: - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не менее Сервер ИВК: - среднее время наработки на отказ, ч, не менее - среднее время восстановления работоспособности, ч, не менее |
220000 2 110000 2 0,99 1 |
|
Глубина хранения информации: Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее Сервер ИВК: - хранение результатов измерений и информации состояний средств измерений, лет, не менее |
114 3,5 |
Надежность системных решений:
- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии по электронной почте.
Регистрация событий:
- в журнале событий счётчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике.
- в журнале событий сервера ИВК:
- параметрирования;
- коррекции времени.
- коррекции времени в сервере ИВК.
Защищённость применяемых компонентов:
- механическая защита от несанкционированного доступа и пломбирование:
- электросчётчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера ИВК;
- защита информации на программном уровне:
- результатов измерений (при передаче, возможность использования цифровой подписи);
- установка пароля на счетчик;
- установка пароля на сервер ИВК.
Возможность коррекции времени в:
- счетчиках электрической энергии (функция автоматизирована);
- сервере ИВК (функция автоматизирована).
Знак утверждения типа
наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.
Комплектность
Комплектность АИИС КУЭ представлена в таблице 5.
Таблица 5 - Комплектность АИИС КУЭ
|
Наименование |
Обозначение |
Количество, шт. |
|
Трансформатор тока |
I-TOR-110S |
6 |
|
Трансформатор напряжения |
I-TOR-110S |
6 |
|
Счетчик электрической энергии |
СЭТ-4ТМ.03М.16 |
2 |
|
Устройство синхронизации системного времени (УССВ) |
УССВ-2 |
1 |
|
Сервер ИВК |
_ |
1 |
|
Документация | ||
|
Паспорт-формуляр |
69729714.411713.129.ФО |
1 |
Сведения о методах измерений
приведены в документе "Методика (метод) измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ПС 110/20 кВ Поисковая. 69729714.411713.129.МВИ, аттестованном ФБУ "Самарский ЦСМ", г. Самара, уникальный номер записи в реестре аккредитованных лиц RA.RU.311290 от 16.11.2015 г.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
