Регистраторы сигналов волоконно-оптических датчиков ИКС-49.90
| Номер в ГРСИ РФ: | 96327-25 |
|---|---|
| Производитель / заявитель: | ООО "Пролог", г.Обнинск |
Регистраторы сигналов волоконно-оптических датчиков ИКС-49.90 (далее - регистраторы) предназначены для измерений длины волны оптического излучения, отраженного от оптоволоконных Брэгговских решеток, интерферометров (Фабри-Перо, Майкельсона и т.п.) и других спектрально чувствительных оптических элементов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96327-25 | |||||||||
| Действует | по 03.09.2030 | |||||||||
| Наименование | Регистраторы сигналов волоконно-оптических датчиков | |||||||||
| Модель | ИКС-49.90 | |||||||||
| Модификации |
ИКС-49.90-16-1500-1600 ИКС-49.90-16-1500-1600 |
|||||||||
| Приказы |
№1877 от
03.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 4178f19d-8947-1302-7a3e-ea317cb85de5 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Пролог», РОССИЯ, 249037, Калужская обл., г. Обнинск, пр-т Ленина, д. 85в
Поверка
| Методика поверки / информация о поверке |
МП 011.Ф3-25 Государственная система обеспечения единства измерений. Регистраторы сигналов волоконно-оптических датчиков. Методика поверки
(с 03.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96327-25: Описание типа
2025-96327-25.pdf
|
Скачать | 157.3 КБ | |
|
96327-25: Методика поверки
МП 011.Ф3-25
2025-mp96327-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Регистраторы сигналов волоконно-оптических датчиков ИКС-49.90
(далее - регистраторы) предназначены для измерений длины волны оптического излучения, отраженного от оптоволоконных Брэгговских решеток, интерферометров (Фабри-Перо, Майкельсона и т.п.) и других спектрально чувствительных оптических элементов.
Описание
Принцип действия регистраторов заключается в измерении мощности излучения оптического сигнала, отраженного от оптоволоконных Брэгговских решеток, интерферометров (Фабри-Перо, Майкельсона и т.п.) и других спектрально чувствительных оптических элементов при сканировании по длине волны с помощью перестраиваемого лазера, встроенного в регистратор. При прохождении лазерного излучения через спектрально чувствительные оптические элементы часть его отражается и поступает обратно в измеритель мощности регистратора. Полученный сигнал оцифровывается и формируется набор значений в виде зависимости интенсивности отраженного излучения от длины волны. В прибор встроена эталонная газовая ячейка с точно известными абсолютными длинами волн поглощения. Каждый спектр, зарегистрированный прибором, проверяется по встроенному эталону.
Передача излучения лазера спектрально чувствительным оптическим элементам и приём отраженного излучения осуществляется по одномодовому оптическому волокну. В процессе измерений регистрируется зависимость мощности отражённого от спектрально чувствительного оптического элемента излучения от длины волны с последующим поиском экстремумов и определением соответствующих данных экстремумам значений длины волны.
Регистраторы могут быть выполнены в двух основных модификациях: ИКС-49.90-ХХ и ИКС-49.90-YY. Дополнительно модификации ИКС-49.90-ХХ и KKC-49.90-YY могут выполняться в нескольких видах исполнения, отличающихся диапазоном измерений длины волны. Перечень модификаций и видов исполнения регистраторов включает:
1) HI<C-49.9O-XX-WB-WE . Здесь XX - количество коммутируемых каналов в диапазоне от 4 до 16, кратное четырем, WB - минимальная длина волны диапазона измерений длины волны (могут принимать значения 1500, 1510, 1520 нм), WE - максимальная длина волны диапазона измерений длины волны (могут принимать значения 1580, 1590, 1600 нм).
2) ИКС-49.90-YY-WB-WE. Здесь YY - количество коммутируемых каналов в диапазоне от 20 до 192, кратное четырем, WB - минимальная длина волны диапазона измерений длины волны (могут принимать значения 1500, 1510, 1520 нм),
WE - максимальная длина волны диапазона измерений длины волны (могут принимать значения 1580, 1590, 1600 нм).
В зависимости от модификации регистраторы могут отличаться массой, габаритными размерами корпуса, количеством и типом оптических разъемов. Метрологические характеристики у обеих модификаций регистратора идентичные.
Управление работой регистраторов, отображение и хранение информации по измеряемым параметрам осуществляется с помощью внешнего персонального компьютера (ПК). Конструктивно регистраторы выполнены в прямоугольных металлических корпусах настольно-переносного типа.
Для ограничения доступа внутрь корпуса произведено его пломбирование методом нанесения пломбы на крепежный винт корпуса регистраторов.
Заводской номер в виде обозначения, представляющего собой последовательность арабских цифр и специальных символов, наносится печатным способом на шильд, расположенный на верхней панели корпуса регистраторов.
Нанесение знака поверки на регистраторы не предусмотрено.

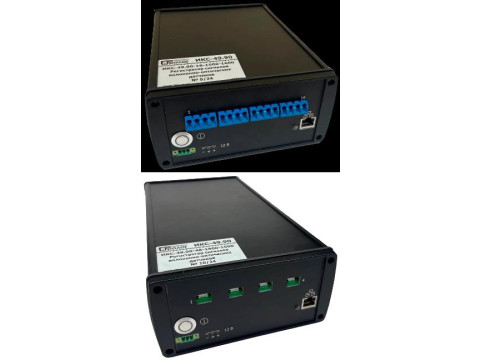

Общий вид регистраторов с указанием места нанесения заводского номера и места нанесения пломбировки от несанкционированного доступа приведен на рисунке 1. Внешний вид других модификаций может отличаться количеством оптических разъемов и размерами регистратора.

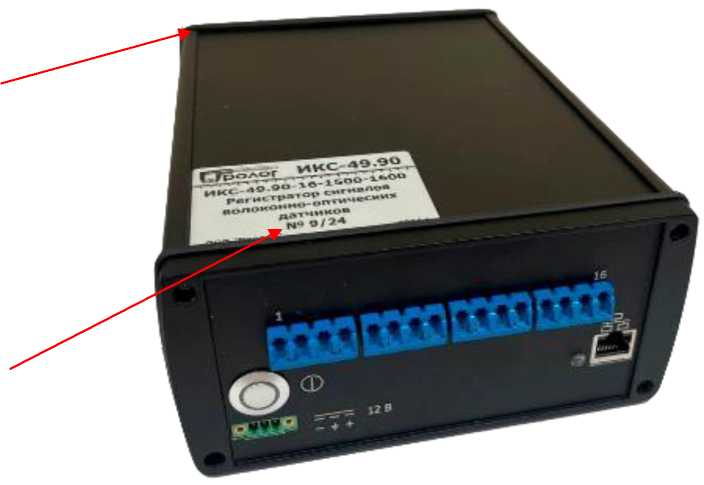

Место пломбирования
Место нанесения заводского номера
Рисунок 1 - Общий вид регистраторов модификации ИКС-49.90-ХХ

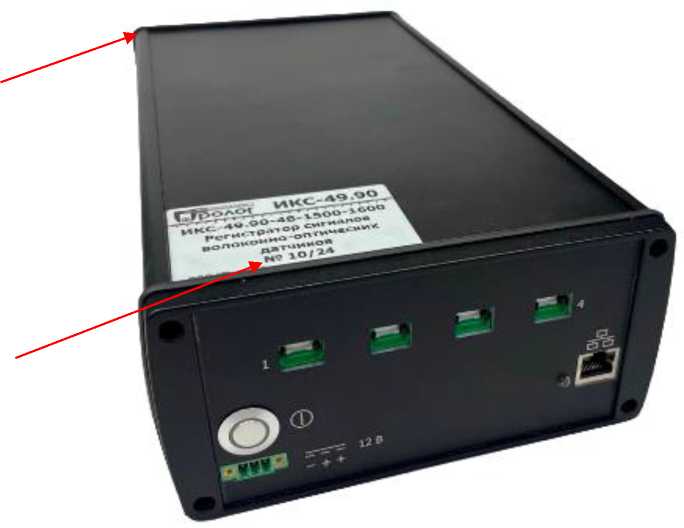

Место пломбирования
Место нанесения заводского номера
Рисунок 1 - Общий вид регистраторов модификации HKC-49.90-YY
Программное обеспечение
Программное обеспечение (далее - ПО), входящее в состав регистраторов, выполняет функции установки параметров измерений, сбора и отображения измерительной информации на экране ПК в удобном для оператора виде.
ПО разделено на метрологически значимую часть и интерфейсную часть, которая запускается на ПК и служит для отображения, обработки и сохранения результатов измерений.
Метрологически значимой частью ПО является библиотека
IKS49.Spectrum.dll. Защита метрологически значимой части ПО от случайных и преднамеренных изменений реализована путем проверки контрольной суммы при старте, специализированного формата обмена данных, не дающего возможности несанкционированного изменения.
Идентификационные данные ПО регистраторов приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения регистраторов
|
Идентификационные данные (признаки) ПО |
Значение |
|
Идентификационное наименование ПО |
IKS49.Spectrum |
|
Номер версии (идентификационный номер) ПО |
v.1.0.0.2024 и выше |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины волны, нм: | |
|
- для ИКС-49.90-ХХ-1500-1580, HI<C-49.90-YY-1500-1580 |
от 1500 до 1580 |
|
- для ИКС-49.90-ХХ-1500-1590, HI<C-49.90-YY-1500-1590 |
от 1500 до 1590 |
|
- для ИКС-49.90-ХХ-1500-1600, HI<C-49.90-YY-1500-1600 |
от 1500 до 1600 |
|
- для ИКС-49.90-ХХ-1510-1580, HI<C-49.90-YY-1510-1580 |
от 1510 до 1580 |
|
- для ИКС-49.90-ХХ-1510-1590, HI<C-49.90-YY-1510-1590 |
от 1510 до 1590 |
|
- для №C-49.90-XX-1510-1600, HI<C-49.90-YY-1510-1600 |
от 1510 до 1600 |
|
- для ЖС-49.90-ХХ-1520-1580, HI<C-49.90-YY-1520-1580 |
от 1520 до 1580 |
|
- для ЖС-49.90-ХХ-1520-1590, HI<C-49.90-YY-1520-1590 |
от 1520 до 1590 |
|
- для ЖС-49.90-ХХ-1520-1600, HI<C-49.90-YY-1520-1600 |
от 1520 до 1600 |
|
Пределы допускаемой абсолютной погрешности измерений длины |
+ 0,003 |
|
волны, нм |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
ЖС-49.90-ХХ-WB-WE |
HI<C-49.90-YY- WB-WE | |
|
<оличество каналов, шт. |
4 | |
|
Частота опроса, Гц |
1 |
0 |
|
<оличество коммутируемых каналов (схема 4х1х^ N от 2 до 48), шт. |
от 8 до 16 |
от 20 до 192 |
|
Интерфейс передачи данных |
Ethernet | |
|
Тип оптических разъемов |
LC/APC |
MTP/APC |
|
Габаритные размеры (ДхШхВ), мм, не более |
226x172x85 |
426x172x85 |
|
Масса, кг, не более |
4 |
6 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота, Гц |
от 207 до 253 от 49 до 51 | |
|
Условия эксплуатации: - температура окружающей среды, оС - атмосферное давление, кПа |
от +15 до +35 от 84 до 106,7 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации печатным способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
<оличество |
|
Регистратор сигналов волоконно оптических датчиков И<С-49.90 |
ШФВИ.И<С-49.90 |
1 шт. |
|
Блок питания |
- |
1 шт. |
|
Патч-корд |
- |
1 шт. |
|
Паспорт |
ШФВИ.И<С-49.90 ПС |
1 экз. |
|
Руководство по эксплуатации |
ШФВИ.И<С-49.90 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ШФВИ.ИКС-49.90 РЭ «Регистраторы сигналов волоконно-оптических датчиков ИКС-49.90. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 06.08.2024 № 1804 «Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации»;
ШФВИ.ИКС-49.90 ТУ «Регистратор сигналов волоконно-оптических датчиков ИКС-49.90. Технические условия».
