Магазины сопротивлений М110R
| Номер в ГРСИ РФ: | 96328-25 |
|---|---|
| Производитель / заявитель: | Фирма "MEATEST, s.r.o.", Чехия |
Магазины сопротивлений M110R (далее - магазины) предназначены для воспроизведения электрического сопротивления.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96328-25 | ||||||
| Действует | по 03.09.2030 | ||||||
| Наименование | Магазины сопротивлений | ||||||
| Модель | М110R | ||||||
| Приказы |
№1877 от
03.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 066d827b-b80e-64c7-7efe-2d8d1d7de960 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
MEATEST spol. s r.o., ЧЕХИЯ, Zelezná 3, 619 00 Brno
Поверка
| Методика поверки / информация о поверке |
РТ-МП-478-551-2024 Государственная система обеспечения единства измерений. Магазины сопротивлений. Методика поверки
(с 03.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96328-25: Описание типа
2025-96328-25.pdf
|
Скачать | 143.1 КБ | |
|
96328-25: Методика поверки
РТ-МП-478-551-2024
2025-mp96328-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Магазины сопротивлений M110R (далее - магазины) предназначены
для воспроизведения электрического сопротивления.
Описание
Магазины представляют собой лабораторные, программируемые электронные приборы.
Принцип действия магазинов основан на автоматической коммутации резисторов необходимого номинала в последовательную цепь в соответствии со значением сопротивления, задаваемым с помощью клавиатуры калибратора.
Магазины допускают как ручное, так и программное регулирование. Питание магазинов осуществляется через адаптер силового кабеля. Связь с компьютером осуществляется через последовательный интерфейс RS232.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель магазинов.
Пломбирование магазинов не предусмотрено.

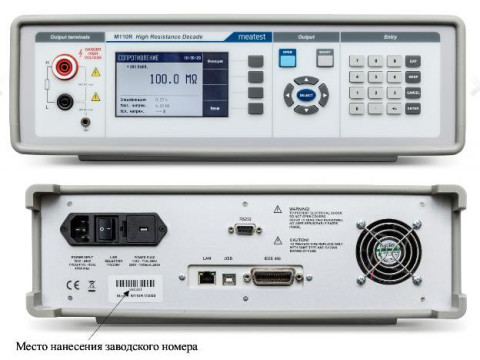

Общий вид магазинов представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.

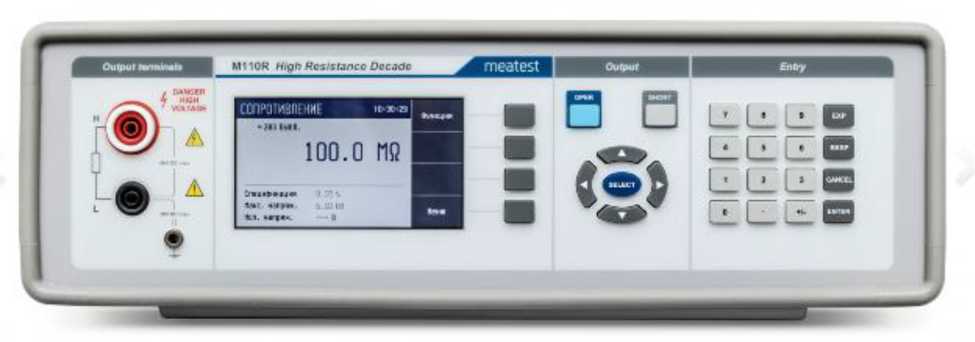

Рисунок 1 - Общий вид магазинов
Место нанесения заводского номера

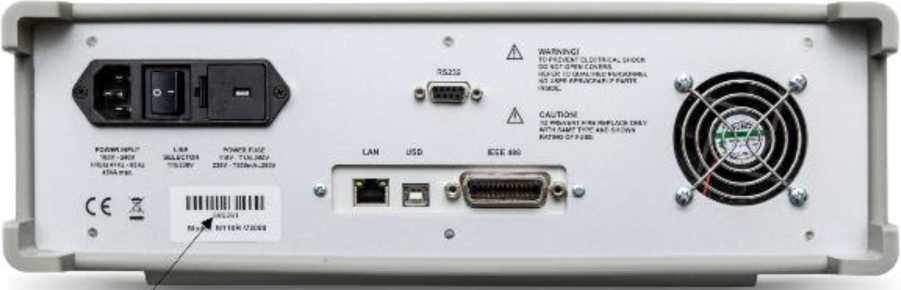

Рисунок 2 - Место нанесения заводского номера
Программное обеспечение
Встроенное ПО реализовано аппаратно, установлено фиксированно на внутренний микроконтроллер и служит для управления режимами работы, формирования сигналов управления и вывода графической информации на дисплей. ПО не является метрологически значимым и недоступно для изменения пользователем.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Meatest |
|
Номер версии (идентификационный номер ПО) |
не ниже v1.105 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Основные метрологические и технические характеристики магазинов сопротивлений M110R представлены в таблицах 2-4.
Таблица 2 - Метрологические характеристики в режиме воспроизведения электрического сопротивления______________________________________________________________________
|
Диапазон воспроизведения электрического сопротивления |
Пределы допускаемой основной относительной погрешности воспроизведения электрического сопротивления, % |
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающей среды от нормальной на каждый 1 °С, % |
|
от 10,00 до 99,99 кОм |
±0,1 |
±0,1 |
|
от 100,0 до 999,9 кОм | ||
|
от 1,000 до 1,999 МОм | ||
|
от 2,000 до 9,999 МОм | ||
|
от 10,00 до 99,99 МОм | ||
|
от 100,0 до 499,9 МОм |
±0,2 | |
|
от 500,0 до 999,9 МОм | ||
|
от 1,000 до 9,999 ГОм |
±0,5 | |
|
от 10,00 до 19,99 ГОм |
±1,0 | |
|
от 20,00 до 100,00 ГОм |
Таблица 3 - Технические характеристики_____________________________________________
|
Наименование характеристики |
Значение |
|
Рабочее напряжение постоянного тока, В, не более, в зависимости от величины воспроизводимого сопротивления: - от 10,00 до 99,99 кОм - от 100,0 до 999,9 кОм - от 1,000 до 1,999 МОм - от 2,000 до 9,999 МОм - от 10,00 МОм до 100,0 ГОм |
65 315 1250 2500 6000 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 115 до 230 от 45 до 60 |
|
Габаритные размеры, мм - ширина - высота - глубина |
385 425 128 |
|
Масса, в зависимости от модификации, кг, не более |
6 |
|
Нормальные условия применения: - температура окружающей среды, °С - относительная влажность воздуха, % , не более |
от +21 до +25 50 |
|
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха, % , не более |
от +13 до +33 70 |
Таблица 4 - Показатели надежности
|
Средняя наработка на отказ, ч, не менее |
20000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Стандартный комплект поставки магазинов представлен в таблице 5.
Таблица 5 - Комплектность средства измерений______________________________
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Магазин сопротивлений |
М1^ |
1 |
|
Кабель питания |
_ |
1 |
|
Руководство по эксплуатации |
_ |
1 |
Сведения о методах измерений
приведены в разделе 4 «Эксплуатация» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 28 июля 2023 № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 №2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»;
Магазины сопротивлений M110R. Стандарт предприятия.
