Полуприцеп-цистерна FRUEHAUF
| Номер в ГРСИ РФ: | 96334-25 |
|---|---|
| Производитель / заявитель: | Фирма "FRUEHAUF", Франция |
|
96334-25: Описание типа
2025-96334-25.pdf
|
Скачать | 117.2 КБ |
Полуприцеп-цистерна FRUEHAUF (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96334-25 | ||||||
| Наименование | Полуприцеп-цистерна | ||||||
| Модель | FRUEHAUF | ||||||
| Приказы |
№1895 от
04.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 8422fe0b-a145-5d2a-205a-23692ae97629 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Fruehauf Trailer Corporation, ФРАНЦИЯ, 24-28 avenue Jean Mermoz, 89002 Auxerre Cedex
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 Государственная система обеспечения единства измерений. Полуприцеп-цистерна. Методика поверки
(с 04.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96334-25: Описание типа
2025-96334-25.pdf
|
Скачать | 117.2 КБ |
Описание типа
Назначение
Полуприцеп-цистерна FRUEHAUF (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Описание
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или насосом.
ППЦ состоит из аллюминиевой сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ состоит из девяти герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
В верхней части каждой секции ППЦ приварена заливная горловина с установленным указателем уровня налива. В каждой секции смонтированы донные клапаны для слива нефтепродуктов самотеком.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.

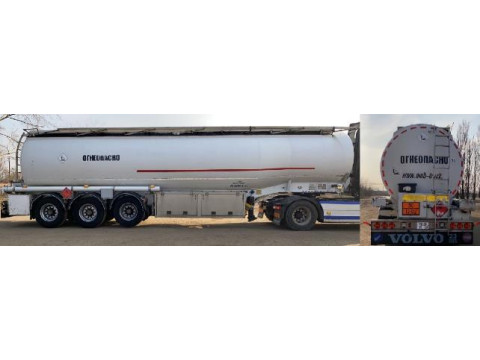

Общий вид ППЦ FRUEHAUF зав.№ VFKTF34T1W3RA1004 представлен на рисунке 1.
Рисунок 1 - Общий вид ППЦ FRUEHAUF
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка крепится на передней стороне рамы ППЦ.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
38000 |
|
Номинальная вместимость секций, дм3 1 секция, дм3 |
5000 |
|
2 секция, дм3 |
4000 |
|
3 секция, дм3 |
3000 |
|
4 секция, дм3 |
2000 |
|
5 секция, дм3 |
3000 |
|
6 секция, дм3 |
2000 |
|
7 секция, дм3 |
6000 |
|
8 секция, дм3 |
6000 |
|
9 секция, дм3 |
7000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
Таблица 2 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество секций, шт. |
9 |
|
Снаряженная масса, кг, не более |
5990 |
|
Температура окружающей среды при эксплуатации,°С |
от - 40 до + 50 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
FRUEHAUF |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в Паспорте «Полуприцеп-цистерна FRUEHAUF», раздел 8.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. №2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
