Источники питания постоянного тока АКИП-1193
| Номер в ГРСИ РФ: | 96336-25 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Фирма "UNI TREND TECHNOLOGY (CHINA) CO., LTD", Китай |
Источники питания постоянного тока АКИП-1193 (далее - источники) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96336-25 | |||||||||
| Действует | по 04.09.2030 | |||||||||
| Наименование | Источники питания постоянного тока | |||||||||
| Модель | АКИП-1193 | |||||||||
| Модификации |
АКИП-1193/1 |
|||||||||
| Приказы |
№1895 от
04.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | df9110b2-9dca-6a30-764b-37565f962689 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
UNI-TREND TECНNOLOGY (CHINA) СО., LTD, КИТАЙ, No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-618-551-2025 Государственная система обеспечения единства измерений. Источники питания постоянного тока. Методика поверки
(с 04.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96336-25: Описание типа
2025-96336-25.pdf
|
Скачать | 239.1 КБ | |
|
96336-25: Методика поверки
РТ-МП-618-551-2025
2025-mp96336-25.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Источники питания постоянного тока АКИП-1193 (далее - источники) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока.
Описание
Источники питания выполнены в виде компактного моноблока в металлическом корпусе настольного исполнения, со съемным сетевым кабелем питания. На передней панели расположен универсальный регулятор, клавиши настройки выходных напряжения и тока, цветной ЖКИ, клеммы выходного напряжения. На задней панели расположен разъем для подключения сетевого шнура питания и порты интерфейсов RS232, RS485, USB, LAN и вход обратной связи для подключения удаленной нагрузки.
Принцип действия источников основан на преобразовании переменного сетевого напряжения в регулируемое стабилизированное напряжение постоянного тока и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются на встроенном цифровом дисплее. По принципу действия источники относятся к импульсным источникам питания.
К данному типу средства измерений относятся источники, изготавливаемые в следующих модификациях (исполнениях): АКИП-1193/1, АКИП-1193/2, АКИП-1193/3.
Модификации отличаются различными значениями максимальной выходной мощности и диапазонами установки выходных параметров.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель источников.
Общий вид источников представлен на рисунках 1 и 2. Места нанесения заводского номера и места пломбирования от несанкционированного доступа представлены на рисунках 3 и 4. Место нанесения знака поверки представлено на рисунке 5.
Место нанесения знака утверждения типа

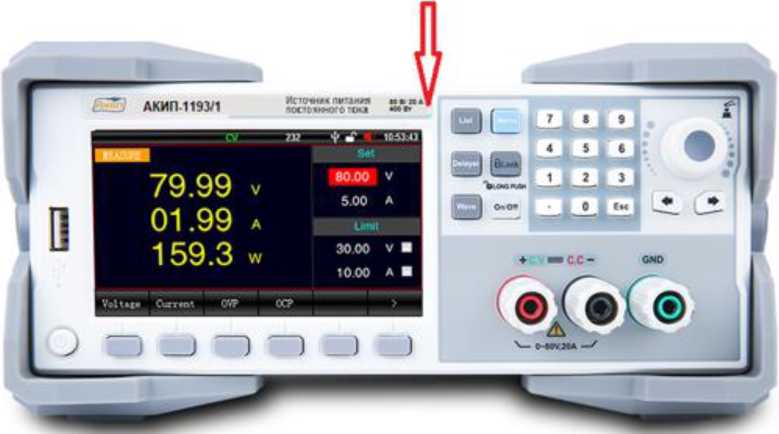

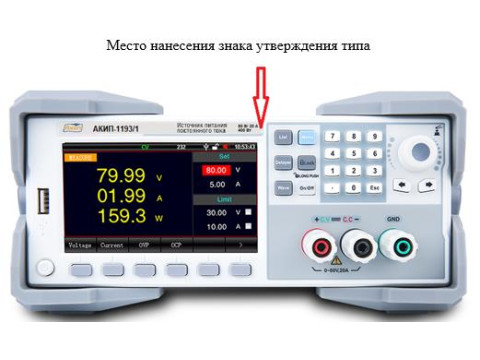

Рисунок 1 - Общий вид типа источников АКИП-1193/1
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид источников АКИП-1193/2 и АКИП-1193/3
FARMING
Место пломбирования от несанкционированного доступа
Место нанесения заводского номера
aga

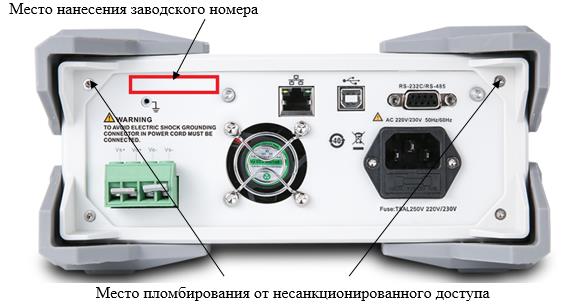

Рисунок 3 - Место нанесения заводского номера и место пломбирования от несанкционированного доступа источников АКИП-1193/1
'5К
Место нанесения заводского номера
Место пломбирования от несанкционированного доступа

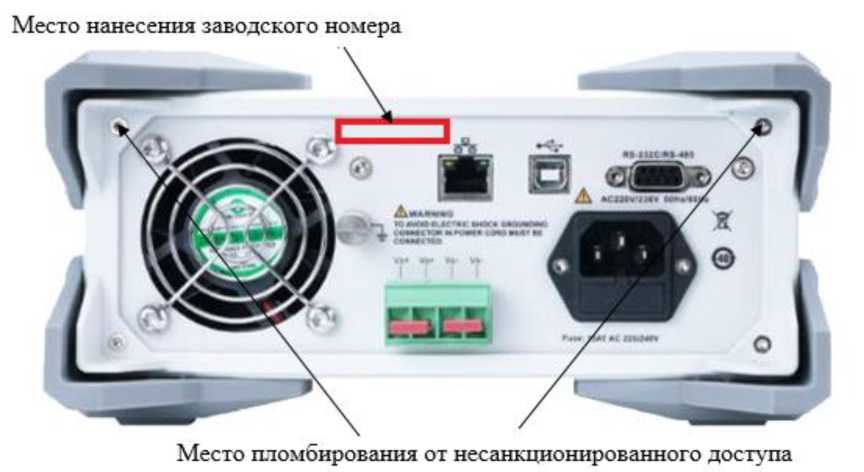

Рисунок 4 - Место нанесения заводского номера и место пломбирования от несанкционированного доступа источников АКИП-1193/2 и АКИП-1193/3
Место нанесения знака поверки

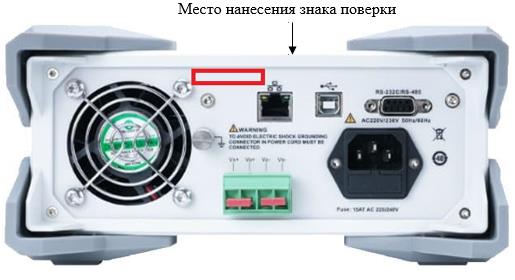

Рисунок 5 - Место нанесения знака поверки источников АКИП-1193
Программное обеспечение
Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию
Внешнее ПО предназначено для дистанционного управления источником и не является метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
V1.01 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 0 до 80 |
|
Диапазон воспроизведений силы постоянного тока, А: АКИП-1193/1 |
от 0 до 20 |
|
АКИП-1193/2, АКИП-1193/3 |
от 0 до 40 |
|
Максимальная выходная мощность, Вт: АКИП-1193/1 |
400 |
|
АКИП-1193/2 |
850 |
|
АКИП-1193/3 |
1500 |
|
Разрешение при воспроизведении/измерении напряжения, мВ |
10 |
|
Разрешение при воспроизведении/измерении силы тока, мА |
10 |
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В: АКИП-1193/1 АКИП-1193/2, АКИП-1193/3 |
±(0,0001-ивых+0,02) ±(0,0003^вых+0,02) |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А: АКИП-1193/1 АКИП-1193/2, АКИП-1193/3 |
±(0,00Ывых+0,01) ±(0,001<1вых+0,04) |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В: АКИП-1193/1 АКИП-1193/2, АКИП-1193/3 |
±(0,0001-ивых+0,02) ±(0,0003^вых+0,02) |
|
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А: АКИП-1193/1 АКИП-1193/2, АКИП-1193/3 |
±(0,001<1вых+0,02) ±(0,001<1вых+0,04) |
|
Нестабильность выходного напряжения при изменении напряжения питания, В: АКИП-1193/1 АКИП-1193/2, АКИП-1193/3 |
±(0,0001/Лвых+0,0025) ±(0,0001-ивых+0,01) |
|
Нестабильность выходного напряжения при изменении силы тока нагрузки, В: АКИП-1193/1 АКИП-1193/2, АКИП-1193/3 |
±(0,0001-ивых+0,01) ±(0,0001-ивых+0,01) |
|
Нестабильность силы тока при изменении напряжения питания, А: АКИП-1193/1 АКИП-1193/2, АКИП-1193/3 |
±(0,001- 1вых+0,0025) ±(0,001- 1вых+0,01) |
|
Нестабильность силы тока при изменении напряжения на нагрузке, А: АКИП-1193/1 АКИП-1193/2, АКИП-1193/3 |
±(0,001-!вых+0,005) ±(0,001- 1вых+0,01) |
|
Примечания: ивых - воспроизводимое значение напряжения постоянного тока, В 1вых — воспроизводимое значение силы постоянного тока, А | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания напряжение переменного тока, В частота переменного тока, Гц |
220 ±10 % 50/60 |
|
Масса, кг, не более АКИП-1193/1 АКИП-1193/2, АКИП-1193/3 |
4,7 5,9 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более АКИП-1193/1 АКИП-1193/2, АКИП-1193/3 |
214x88x393 215x88x475 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность, %, |
от +10 до +40 от 30 до 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится типографским способом на шильдик, наклеиваемый на лицевую панель источников в местах, указанных на рисунках 1 и 2, и на титульный лист РЭ типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока |
АКИП-11931) |
1 шт. |
|
Сетевой шнур питания |
_ |
1 шт. |
|
Руководство по эксплуатации на CD диске |
_ |
1 шт. |
|
1) В зависимости от модификации | ||
Сведения о методах измерений
приведены в разделе «Основные функции» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А
Источники питания постоянного тока АКИП-1193. Стандарт предприятия
