Источники питания постоянного тока АКИП-1190
| Номер в ГРСИ РФ: | 96338-25 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Hunan Next Generation Instrumental T&C Tech. Co., Ltd., Китай |
Источники питания постоянного тока АКИП-1190 (далее - источники) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96338-25 | |||||||||
| Действует | по 04.09.2030 | |||||||||
| Наименование | Источники питания постоянного тока | |||||||||
| Модель | АКИП-1190 | |||||||||
| Модификации |
АКИП-1190/2 |
|||||||||
| Приказы |
№1895 от
04.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | df33db1a-2582-f1c6-67cd-f8ccca118c80 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Hunan Next Generation Instrumental Т&СTech. Co.,Ltd., КИТАЙ, No. 101, Building В23-В24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-617-551-2025 Государственная система обеспечения единства измерений. Источники питания постоянного тока. Методика поверки
(с 04.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96338-25: Описание типа
2025-96338-25.pdf
|
Скачать | 218.9 КБ | |
|
96338-25: Методика поверки
РТ-МП-617-551-2025
2025-mp96338-25.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Источники питания постоянного тока АКИП-1190 (далее - источники) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока.
Описание
Источники представляют собой электронные устройства средней мощности, выполненные в виде моноблока в металлическом корпусе настольного исполнения. На передней панели расположены дисплей, клавиши управления и клеммы выходного напряжения. Разъемы для подключения питания источника и разъем для связи с персональным компьютером через интерфейс RS232/RS485, Ethernet расположены на задней панели.
Принцип действия источников основан на преобразовании переменного сетевого напряжения в регулируемое стабилизированное напряжение постоянного тока и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение постоянного тока и сила постоянного тока измеряются и отображаются на встроенном цифровом дисплее. По принципу действия источники относятся к импульсным источникам питания.
К данному типу средства измерений относятся источники, изготавливаемые в следующих модификациях (исполнениях): АКИП-1190/1, АКИП-1190/2.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на шильдик, наклеиваемый на боковую панель источников.
Общий вид источников представлен на рисунке 1. Место нанесения заводского номера и место пломбирования от несанкционированного доступа представлены на рисунке 2. Место нанесения знака поверки представлено на рисунке 3.

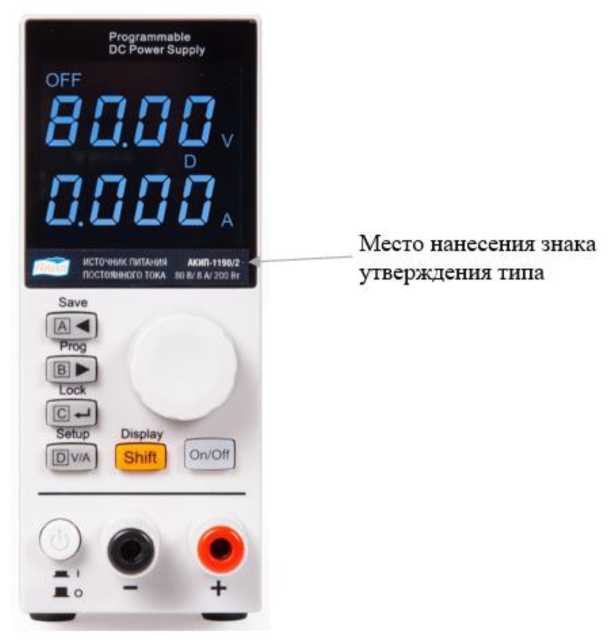

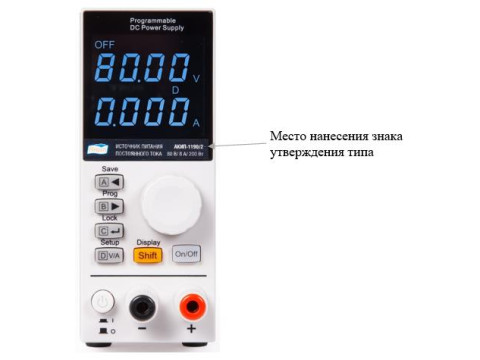

Рисунок 1 - Общий вид источников АКИП-1190
Место пломбирования от несанкционированного доступа

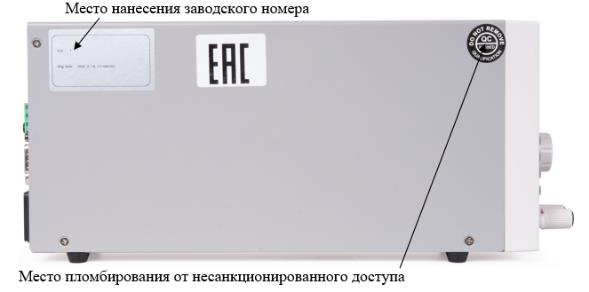

Рисунок 2 - Место нанесения заводского номера и место пломбирования от несанкционированного доступа

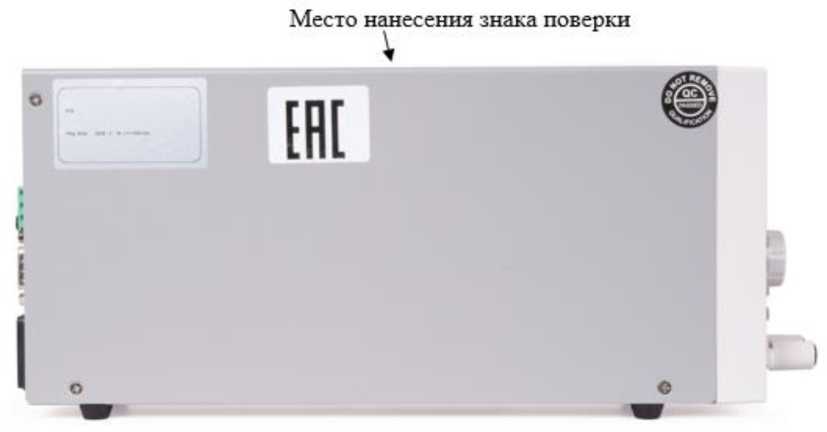

Рисунок 3 - Место нанесения знака поверки
Программное обеспечение
Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию
Внешнее ПО предназначено для дистанционного управления источником и не является метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
GR01 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон воспроизведения напряжения постоянного тока, В: АКИП-1190/1 АКИП-1190/2 |
от 0 до 80 от 0 до 80 |
|
Диапазон воспроизведения силы постоянного тока, А: АКИП-1190/1 АКИП-1190/2 |
от 0 до 6 от 0 до 8 |
|
Максимальная выходная мощность, Вт: АКИП-1190/1 АКИП-1190/2 |
100 200 |
Продолжение таблицы 2
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности воспроизведений и измерений напряжения постоянного тока, В: АКИП-1190/1 АКИП-1190/2 |
±(0,0005-U+0,010) |
|
Пределы допускаемой абсолютной погрешности воспроизведений и измерений силы постоянного тока тока, А: АКИП-1190/1 АКИП-1190/2 |
±(0,002-I +0,002) ±(0,002-I +0,005) |
|
Пределы допускаемых значений нестабильности выходного напряжения при изменении напряжения питания источников, В: АКИП-1190/1 АКИП-1190/2 |
±(0,0001-U+0,003) |
|
Пределы допускаемых значений нестабильности выходного напряжения при изменении силы тока в нагрузке, мВ: при изменении силы тока нагрузки, В: АКИП-1190/1 АКИП-1190/2 |
±20 ±30 |
|
Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения питания, А: АКИП-1190/1 АКИП-1190/2 |
±(0,001-1+0,005) |
|
Пределы допускаемых значений нестабильности силы выходного тока при изменении напряжения на нагрузке, мА: силы тока при изменении напряжения на нагрузке, А: АКИП-1190/1 АКИП-1190/2 |
±10 |
|
Примечания: U - воспроизводимое значение напряжения постоянного тока, В I - воспроизводимое значение силы постоянного тока, А | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 207 до 253 |
|
Частота напряжения питания, Г ц |
от 47 до 63 |
|
Масса, кг, не более |
1,8 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
55х140х323 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % |
от +10 до +40 от 30 до 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится типографским способом на шильдик, наклеиваемый на лицевую панель источников в месте, указанном на рисунке 1, и на титульный лист РЭ типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока |
АКИП-11901) |
1 шт. |
|
Руководство по эксплуатации на CD диске |
_ |
1 шт. |
|
Сетевой кабель |
_ |
1 шт. |
|
1) В зависимости от модификации | ||
Сведения о методах измерений
приведены в разделе «Основные функции» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А
Источники питания постоянного тока АКИП-1190. Стандарт предприятия
