Источники питания постоянного тока АКИП-1189
| Номер в ГРСИ РФ: | 96339-25 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Hunan Next Generation Instrumental T&C Tech. Co., Ltd., Китай |
Источники питания постоянного тока АКИП-1189 (далее - источники) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96339-25 | |||||||||||||||
| Действует | по 04.09.2030 | |||||||||||||||
| Наименование | Источники питания постоянного тока | |||||||||||||||
| Модель | АКИП-1189 | |||||||||||||||
| Модификации |
АКИП-1189-80-25-500 АКИП-1189-80-42-1600 |
|||||||||||||||
| Приказы |
№1895 от
04.09.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 73f80884-da09-cf9b-84e5-420c781704e9 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Hunan Next Generation Instrumental Т&СTech. Co.,Ltd., КИТАЙ, No. 101, Building В23-В24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province
Поверка
| Методика поверки / информация о поверке |
РТ-МП-621-551-2025 Государственная система обеспечения единства измерений. Источники питания постоянного тока. Методика поверки
(с 04.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96339-25: Описание типа
2025-96339-25.pdf
|
Скачать | 178.6 КБ | |
|
96339-25: Методика поверки
РТ-МП-621-551-2025
2025-mp96339-25.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Источники питания постоянного тока АКИП-1189 (далее - источники) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока.
Описание
Источники представляют собой электронные устройства средней и большой мощности, выполненные в виде моноблока в металлическом корпусе настольного исполнения. На передней панели источников расположены дисплеи вольтметра и амперметра, индикаторы, регуляторы, функциональные кнопки и выключатели, отверстия для вентиляции. На задней панели расположены выходные клеммы для подключения нагрузки, клеммы для подключения напряжения питания, цифровые и аналоговый интерфейсы дистанционного управления.
Принцип действия источников основан на преобразовании переменного сетевого напряжения в регулируемое стабилизированное напряжение постоянного тока и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение постоянного тока и сила постоянного тока измеряются и отображаются на встроенном цифровом дисплее. По принципу действия источники относятся к импульсным источникам питания.
К данному типу средства измерений относятся источники, изготавливаемые в следующих модификациях (исполнениях): АКИП-1189-20-275-2500, АКИП-1189-20-350-3500, АКИП-1189-20-550-5, АКИП-1189-20-1100-10, АКИП-1189-40-50-500, АКИП-1189-40-50-900, АКИП-1189-40-80-1600, АКИП-1189-40-135-2500, АКИП-1189-40-275-5, АКИП-1189-80-25-500, АКИП-1189-80-25-900, АКИП-1189-80-42-1200, АКИП-1189-80-42-1600.
Модификации отличаются различными значениями максимальной выходной мощности и диапазонами установки выходных параметров.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на шильдик, наклеиваемый на боковую панель источников.
Общий вид источников представлен на рисунках 1 - 3. Место нанесения заводского номера и место пломбирования от несанкционированного доступа представлены на рисунке 4. Место нанесения знака поверки представлено на рисунке 5.
Место нанесения знака утверждения типа

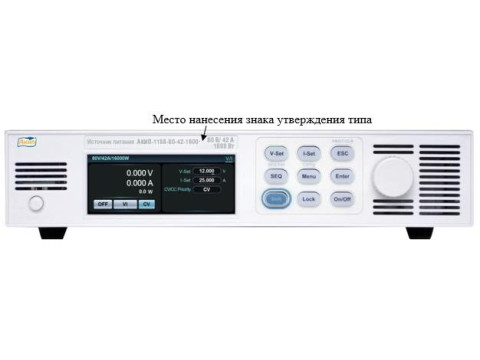

Рисунок 1 - Общий вид источников
АКИП-1189-20-275-2500, АКИП-1189-40-50-500, АКИП-1189-40-50-900, АКИП-1189-40-80-1600, АКИП-1189-40-135-2500, АКИП-1189-80-25-500, АКИП-1189-80-25-900, АКИП-1189-80-42-1200, АКИП-1189-80-42-1600

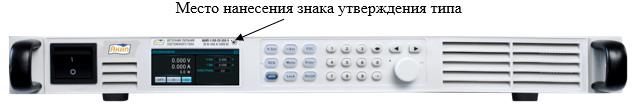

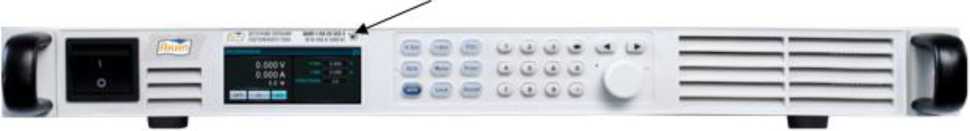

Место нанесения знака утверждения типа

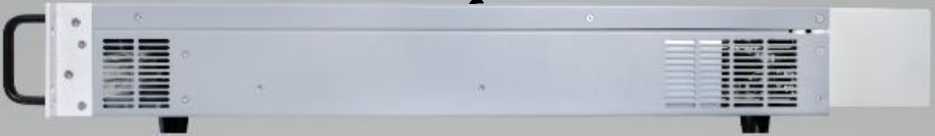

Рисунок 2 - Общий вид источников
АКИП-1189-20-350-3500, АКИП-1189-20-550-5, АКИП-1189-40-275-5

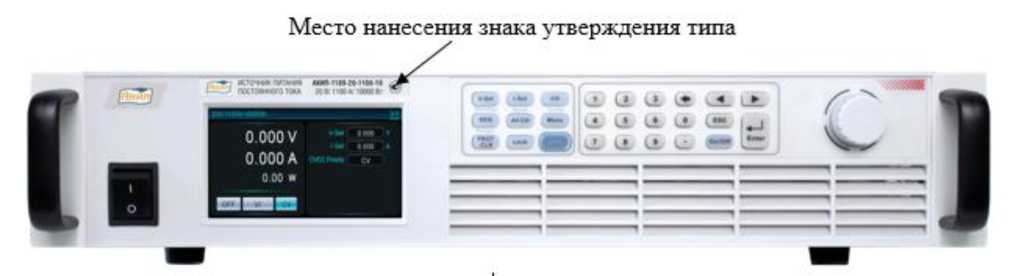

Рисунок 3 - Общий вид источников АКИП-1189-20-1100-10
Место нанесения заводского номера
Место пломбирования от несанкционированного доступа

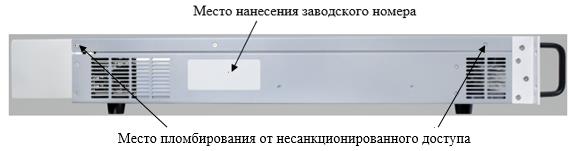

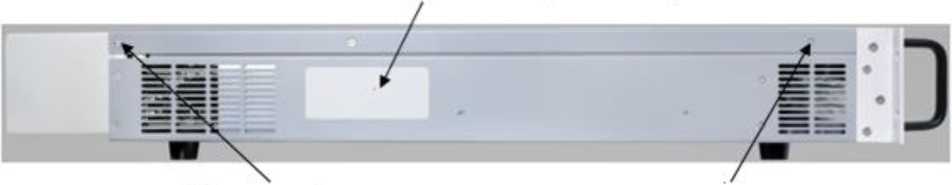

Рисунок 4 - Место нанесения заводского номера и место пломбирования от несанкционированного доступа
Место нанесения знака поверки
Рисунок 5 - Место нанесения знака поверки источников
Программное обеспечение
Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию
Внешнее ПО предназначено для дистанционного управления источником и не является метрологически значимым.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
1.01 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Модификация |
Диапазон воспроизведений напряжения постоянного тока, В |
Диапазон воспроизведе ний силы постоянного тока, А |
Максимальная выходная мощность, Вт |
|
АКИП-1189-20-275-2500 |
от 0 до 20 |
от 0 до 275 |
2500 |
|
АКИП-1189-20-350-3500 |
от 0 до 350 |
3500 | |
|
АКИП-1189-20-550-5 |
от 0 до 550 |
5000 | |
|
АКИП-1189-20-1100-10 |
от 0 до 1000 |
10000 | |
|
АКИП-1189-40-50-500 |
от 0 до 40 |
от 0 до 50 |
500 |
|
АКИП-1189-40-50-900 |
от 0 до 50 |
900 | |
|
АКИП-1189-40-80-1600 |
от 0 до 80 |
1600 | |
|
АКИП-1189-40-135-2500 |
от 0 до 135 |
2500 | |
|
АКИП-1189-40-275-5 |
от 0 до 275 |
5000 | |
|
АКИП-1189-80-25-500 |
от 0 до 80 |
от 0 до 25 |
500 |
|
АКИП-1189-80-25-900 |
от 0 до 25 |
900 | |
|
АКИП-1189-80-42-1200 |
от 0 до 42 |
1200 | |
|
АКИП-1189-80-42-1600 |
от 0 до 42 |
1600 |
Таблица 3 - Метрологические характеристики
|
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
|
АКИП-1189-20-275-2500 АКИП-1189-20-350-3500 АКИП-1189-20-550-5 АКИП-1189-20-1100-10 |
±(0,0003^ иуст+ 0,0002^ ипред) |
±(0,0003^ иизм + 0,0002^ипред) |
|
АКИП-1189-40-50-500 АКИП-1189-40-50-900 АКИП-1189-40-80-1600 АКИП-1189-40-135-2500 АКИП-1189-40-275-5000 |
±(0,0003^ иуст + 0,0002^ипред) |
±(0,0003^ иизм + 0,0002^ипред) |
|
АКИП-1189-80-25-500 АКИП-1189-80-25-900 АКИП-1189-80-42-1200 АКИП-1189-80-42-1600 |
±(0,0003^ иуст + 0,0002^ипред) |
±(0,0003^ иизм + 0,0002^ипред) |
|
Примечания иуст - установленное значение напряжения выходного тока на источнике, В; ипред - предельное значение напряжения постоянного тока, устанавливаемое на источнике, указанное в таблице 2, В; иизм- значение напряжения постоянного тока, измеренное источником, В. | ||
Таблица 4 - Метрологические характеристики
|
Модификация |
Нестабильность напряжения при изменении тока нагрузки, В |
|
АКИП-1189-20-275-2500 АКИП-1189-20-350-3500 АКИП-1189-20-550-5 АКИП-1189-20-1100-10 |
±(0,0003^ ипред) |
|
АКИП-1189-40-50-500 АКИП-1189-40-50-900 АКИП-1189-40-80-1600 АКИП-1189-40-135-2500 АКИП-1189-40-275-5000 |
±(0,0003^ ипред) |
|
АКИП-1189-80-25-500 АКИП-1189-80-25-900 АКИП-1189-80-42-1200 АКИП-1189-80-42-1600 |
±(0,0003^ ипред) |
|
Примечания ипред - предельное значение напряжения постоянного тока, устанавливаемое на источнике, указанное в таблице 2, В. | |
Таблица 5 - Метрологические характеристики
|
Модификация |
Нестабильность напряжения при изменении напряжения питания, В |
|
АКИП-1189-40-50-500 АКИП-1189-40-50-900 АКИП-1189-40-80-1600 |
±(0,0002^ ипред ) |
|
АКИП-1189-80-25-500 АКИП-1189-80-25-900 АКИП-1189-80-42-1200 АКИП-1189-80-42-1600 |
±(0,0002^ ипред ) |
|
Примечания ипред - предельное значение напряжения постоянного тока, устанавливаемое на источнике, указанное в таблице 2, В; | |
Таблица 6 - Метрологические характеристики
|
Модификация |
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
|
АКИП-1189-20-275-2500 АКИП-1189-20-350-3500 АКИП-1189-20-550-5 АКИП-1189-20-1100-10 |
±(0,001- 1уст + 0,001-1пред) |
±(0,001- 1изм + 0,001 <!пред) |
|
АКИП-1189-40-50-500 АКИП-1189-40-50-900 АКИП-1189-40-80-1600 АКИП-1189-40-135-2500 АКИП-1189-40-275-5000 |
±(0,001- 1уст + 0,001 -1пред) |
±(0,001- 1изм + 0,001 <!пред) |
|
АКИП-1189-80-25-500 АКИП-1189-80-25-900 АКИП-1189-80-42-1200 АКИП-1189-80-42-1600 |
±(0,001- 1уст + 0,001 -1пред) |
±(0,001* 1изм + 0,001 <!пред) |
|
Примечания 1уст - установленное значение выходного тока на источнике, А; 1пред - предельное значение силы постоянного тока, устанавливаемое на источнике, указанное в таблице 2, А; 1изм - значение силы постоянного тока, измеренное источником, А. | ||
Таблица 7 - Метрологические характеристики
|
Модификация |
Нестабильность силы тока при изменении напряжения на нагрузке, А |
|
АКИП-1189-20-275-2500 АКИП-1189-20-350-3500 АКИП-1189-20-550-5 АКИП-1189-20-1100-10 |
±(0,0005-Ьред) |
|
АКИП-1189-40-50-500 АКИП-1189-40-50-900 АКИП-1189-40-80-1600 АКИП-1189-40-135-2500 АКИП-1189-40-275-5000 |
±(0,0005-Ьред) |
|
АКИП-1189-80-25-500 АКИП-1189-80-25-900 АКИП-1189-80-42-1200 АКИП-1189-80-42-1600 |
±(0,0005-Ьред) |
|
Примечания 1пред - предельное значение силы постоянного тока, устанавливаемое на источнике, указанное в таблице 2, А; | |
Таблица 8 - Метрологические характеристики
|
Модификация |
Нестабильность силы тока при изменении напряжения питания, А |
|
АКИП-1189-40-50-500 АКИП-1189-40-50-900 АКИП-1189-40-80-1600 |
±(0,0005-Ьред) |
|
АКИП-1189-80-25-500 АКИП-1189-80-25-900 АКИП-1189-80-42-1200 АКИП-1189-80-42-1600 |
±(0,0005-Ьред) |
|
Примечания 1пред - предельное значение силы постоянного тока, устанавливаемое на источнике, указанное в таблице 2, А; | |
Таблица 9 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 198 до 242 (однофазное) |
|
- для модификации АКИП-1189-20-1100-10 |
от 340 до 480 (трехфазное) |
|
Частота переменного тока, Гц |
от 47 до 63 |
|
Масса, кг, не более | |
|
АКИП-1189-20-275-2500 |
7,5 |
|
АКИП-1189-20-350-3500 |
15 |
|
АКИП-1189-20-550-5 |
15 |
|
АКИП-1189-20-1100-10 |
30 |
|
АКИП-1189-40-50-500 |
4,3 |
|
АКИП-1189-40-50-900 |
4,3 |
|
АКИП-1189-40-80-1600 |
7,5 |
|
АКИП-1189-40-135-2500 |
7,5 |
|
АКИП-1189-40-275-5 |
15 |
|
АКИП-1189-80-25-500 |
4,3 |
|
АКИП-1189-80-25-900 |
4,3 |
|
АКИП-1189-80-42-1200 |
4,3 |
|
АКИП-1189-80-42-1600 |
4,3 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более | |
|
АКИП-1189-20-275-2500 |
45 х 214 х 557 |
|
АКИП-1189-20-350-3500 |
45 х 428 х 662 |
|
АКИП-1189-20-550-5 |
45 х 428 х 662 |
|
АКИП-1189-20-1100-10 |
88 х 428 х 688 |
|
АКИП-1189-40-50-500 |
45 х 214 х 390 |
|
АКИП-1189-40-50-900 |
45 х 214 х 390 |
|
АКИП-1189-40-80-1600 |
45 х 214 х 557 |
|
АКИП-1189-40-135-2500 |
45 х 214 х 557 |
|
АКИП-1189-40-275-5 |
45 х 428 х 662 |
|
АКИП-1189-80-25-500 |
45 х 214 х 390 |
|
АКИП-1189-80-25-900 |
45 х 214 х 390 |
|
АКИП-1189-80-42-1200 |
45 х 214 х 440 |
|
АКИП-1189-80-42-1600 |
45 х 214 х 440 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °C |
от +10 до +40 |
|
- относительная влажность, %, |
от 30 до 80 |
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится типографским способом на шильдик, наклеиваемый на лицевую панель источников в местах, указанных на рисунках 1 - 3, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 11 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока |
АКИП-11891) |
1 шт. |
|
Кабель питания |
_ |
1 шт. |
|
Руководство по эксплуатации на CD диске |
_ |
1 шт. |
|
Упаковочная коробка |
_ |
1 шт. |
|
1) В зависимости от модификации | ||
Сведения о методах измерений
приведены в разделе «Работа с прибором» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А
Источники питания постоянного тока АКИП-1189. Стандарт предприятия
Другие Источники питания
