Машины испытательные электромеханические универсальные UTM
| Номер в ГРСИ РФ: | 96349-25 |
|---|---|
| Производитель / заявитель: | Фирма "UTEST", Турция |
Машины испытательные электромеханические универсальные UTM (далее - машины) предназначены для измерений силы при испытаниях различных металлических и неметаллических материалов на растяжение, сжатие и изгиб.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96349-25 | |||||||||
| Действует | по 05.09.2030 | |||||||||
| Наименование | Машины испытательные электромеханические универсальные | |||||||||
| Модель | UTM | |||||||||
| Модификации |
UTM-0108.SMPR UTM-8100.SMD2 |
|||||||||
| Приказы |
№1901 от
05.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 90fac3bb-2ac6-7161-e685-2b081689ce00 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
UTEST MALZEME TEST CIHAZLARI ve MAKINALARI IMALATI ve DIS. TIC. A.S, ТУРЦИЯ, ASO 1. OSB Ural Caddesi No:18 06935 Sincan – Ankara
Поверка
| Методика поверки / информация о поверке |
МП-555-2024 Государственная система обеспечения единства измерений. Машины испытательные электромеханические универсальные UTM. Методика поверки
(с 05.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96349-25: Описание типа
2025-96349-25.pdf
|
Скачать | 241.3 КБ | |
|
96349-25: Методика поверки
МП-555-2024
2025-mp96349-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Машины испытательные электромеханические универсальные UTM (далее - машины) предназначены для измерений силы при испытаниях различных металлических и неметаллических материалов на растяжение, сжатие и изгиб.
Описание
Принцип действия машин основан на преобразовании электрической энергии электромеханическим приводом в линейное перемещение подвижной траверсы и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.
Машины состоят из основания, на котором закреплены направляющие колонны с верхней и нижней траверсами, привода подвижной траверсы, верхней и нижней плит для крепления захватов, датчика силы, кнопки аварийной остановки, цифровой панели /и электронного блока управления.
Испытываемый образец закрепляется в захватах подвижной и неподвижной траверс. Нагрузка, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе, который может работать на растяжение и сжатие.
К данному типу средства измерений относятся следующие модификации машин: UTM-0108.SMPR, UTM-8100.SMD2, UTM-8300.SMD2. Выпускаемые модификации машин различаются внешним видом, массой, габаритными размерами, диапазонами измерений силы и рядом технических характеристик.
Общий вид машин приведен на рисунках 1,3 и 4.
Идентификация машин осуществляется визуальным осмотром основания, на которое нанесена маркировочная табличка с указанием серийного номера, нанесенного типографским способом, а также информация о наименовании изготовителя, модификации и годе выпуска. Серийный номер имеет обозначение, состоящее из арабских цифр.
Маркировочные таблички наносятся на боковые части основания машин. Общий вид маркировочной таблички приведен на рисунке 2.
Нанесение знака поверки на машины не предусмотрено.
Пломбирование машин не предусмотрено. Доступ к внутренним частям машин доступен только при помощи специального инструмента.

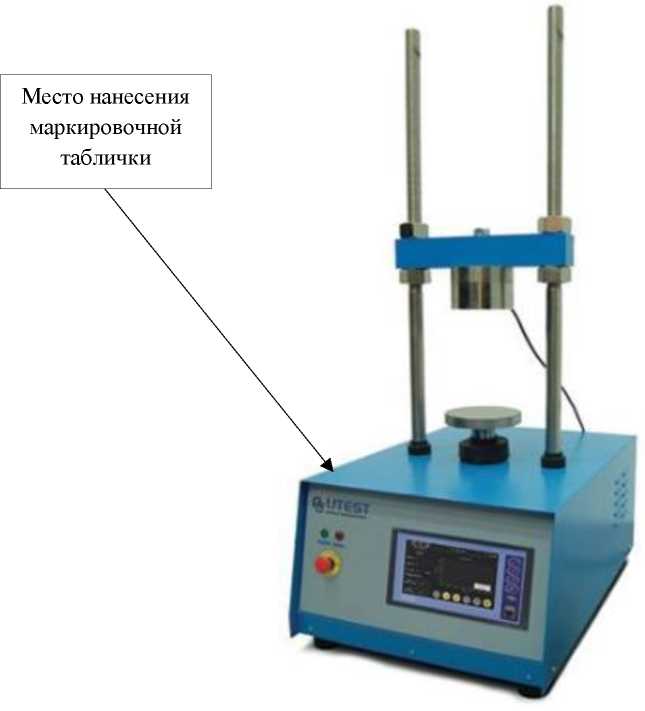

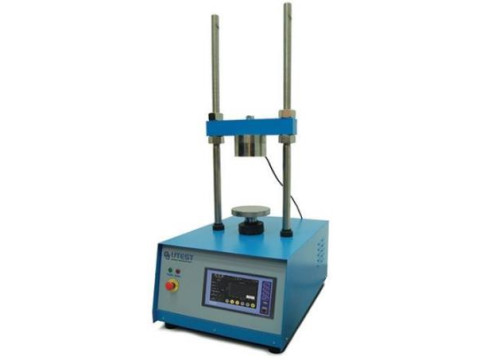

Рисунок 1 - Общий вид машин испытательных электромеханических универсальных UTM-0108.SMPR
Место нанесения серийного номера
Место нанесения
знака утверждения типа
|
итезт ® о ® с е © MALZEME TEST CIHAZLARI Турция, ASO 1. OSB Ural Caddesi Na:18 06935 Sincan - Ankara_______Сделано в Турции | |||
|
Р: +90 312 394 38 75 F: +90 312 394 38 77 info@utest com.tn'www ulest.comTr | |||
|
МАШИНЫ ИСПЫТАТЕЛЬНЫЕ ЭЛЕКТРОМЕХАНИЧЕСКИЕ УНИВЕРСАЛЬНЫЕ UTM / | |||
|
Параметр электропитания |
Модификация | ||
|
Параметр злектроли।алии |
Серийный номер | ||
|
Параметр электропитания |
Г од выпуска | ||
|
Параметр электропитания |
Верхний продол иэыеренйй силы | ||
|
Масса |
Г а ба ри т нос размеры | ||
Рисунок 2 - Общий вид маркировочной таблички машины

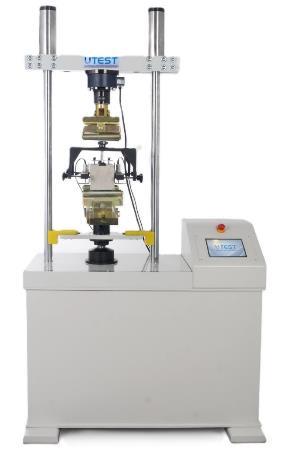

Рисунок 3 - Общий вид машин испытательных электромеханических UTM-8100.SMD2

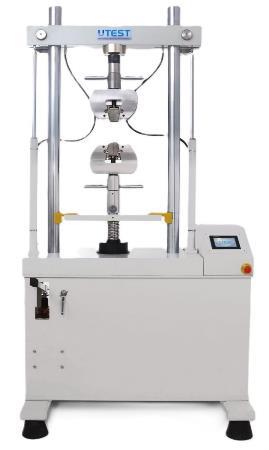

Рисунок 4 - Общий вид машин испытательных электромеханических UTM-8300.SMD2
Программное обеспечение
Программное обеспечение (далее - ПО) машин состоит из встроенного и внешнего ПО.
Метрологически значимым является только встроенное ПО, и устанавливается на предприятии изготовителе во время производственного цикла. Встроенное ПО выполняет обработку и преобразование измерительной информации. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные встроенного программного обеспечения - отсутствуют. Уровень защиты встроенного ПО - «высокий» в соответствии с Р 50.2.077-2014.
Внешнее ПО «UTEST», устанавливается на устройство ввода-вывода информации, не является метрологически значимым и предназначено для управления машиной, сбора информации, отображения и вывода результатов испытаний. Доступ к внешнему ПО «UTEST» ограничен паролями. Уровень защиты внешнего ПО - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные внешнего ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UTEST |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО |
отсутствует |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Модификации |
Нижний предел измерений силы, кН |
Верхний предел измерений силы, кН |
Пределы допускаемой относительной погрешности измерений силы, % |
|
UTM-0108.SMPR |
0,5 |
50 |
±1 |
|
UTM-8100.SMD2 |
1 |
100 | |
|
UTM-8300.SMD2 |
3 |
300 |
Таблица 3 - Технические характеристики
|
Модификации |
Масса, кг, не более |
Габаритные размеры, мм, не более |
Потребляемая мощность, Вт, не более | ||
|
Высота |
Длина |
Ширина | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
UTM-0108.SMPR |
105 |
1180 |
600 |
470 |
800 |
|
UTM-8100.SMD2 |
440 |
2000 |
1000 |
1200 | |
|
UTM-8300.SMD2 |
890 |
2300 |
1350 |
2000 |
1500 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: напряжение переменного тока, В частота переменного тока, Гц |
от 220 до 240 от 49 до 51 |
|
Условия эксплуатации: температура окружающей среды, °C относительная влажность, %, не более атмосферное давление, кПа |
от +15 до +25 80 от 95 до 105 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
2000 |
|
Срок службы, лет |
10 |
Знак утверждения типа
наносится на маркировочную табличку и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6- Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная электромеханическая универсальная |
UTM * |
1 шт. |
|
Программное обеспечение на электронном носителе |
UTEST |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* модификация в соответствии с заказом покупателя | ||
Сведения о методах измерений
приведены в разделе 4 «Эксплуатация (испытания на растяжение)» и в разделе 5 «Эксплуатация (испытания на сжатие и изгиб)» Руководства по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г;
СТП UTM 002-2024 «Машины испытательные электромеханические универсальные UTM. Стандарт предприятия».
