Штангенциркули МЕТР
| Номер в ГРСИ РФ: | 96352-25 |
|---|---|
| Категория: | Штангенциркули |
| Производитель / заявитель: | ООО «НТЦ «МЕТР», г. Москва |
Штангенциркули МЕТР (далее по тексту - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров изделий, а также для измерений глубины.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96352-25 | ||||||||||||||||||||||||||||||||||||||||||
| Действует | по 05.09.2030 | ||||||||||||||||||||||||||||||||||||||||||
| Наименование | Штангенциркули МЕТР | ||||||||||||||||||||||||||||||||||||||||||
| Модификации |
ШЦ-I-125-0,02 ШЦ-I-125-0,05 ШЦ-I-125-0,1 ШЦ-I-150-0,02 ШЦ-I-150-0,05 ШЦ-I-150-0,1 ШЦ-I-200-0,05 ШЦ-I-200-0,1 ШЦ-I-250-0,05 ШЦ-I-250-0,1 ШЦ-I-300-0,05 ШЦ-I-300-0,1 ШЦ-II-160-0,02 ШЦ-II-160-0,05 ШЦ-II-160-0,1 ШЦ-II-250-0,02 ШЦ-II-250-0,05 ШЦ-II-250-0,1 ШЦ-II-300-0,02 ШЦ-II-300-0,05 ШЦ-II-300-0,1 ШЦ-II-500-0,05 ШЦ-II-500-0,1 ШЦ-II-630-0,05 ШЦ-II-630-0,1 ШЦ-II-1000-0,05 ШЦ-II-1000-0,1 ШЦ-II-1250-0,05 ШЦ-II-1250-0,1 ШЦ-II-1600-0,05 ШЦ-II-1600-0,1 ШЦ-II-2000-0,05 ШЦ-II-2000-0,1 ШЦ-II-3000-0,05 ШЦ-II-3000-0,1 ШЦ-III-250-0,05 ШЦ-III-250-0,1 ШЦ-III-300-0,05 ШЦ-III-300-0,1 ШЦ-III-500-0,05 ШЦ-III-500-0,1 ШЦ-III-630-0,05 ШЦ-III-630-0,1 ШЦ-III-1000-0,05 ШЦ-III-1000-0,1 ШЦ-III-1600-0,05 ШЦ-III-1600-0,1 ШЦ-III-2000-0,05 ШЦ-III-2000-0,1 ШЦ-III-3000-0,05 ШЦ-III-3000-0,1 ШЦК-I-125-0,01 ШЦК-I-125-0,02 ШЦК-I-150-0,01 ШЦК-I-150-0,02 ШЦК-I-200-0,01 ШЦК-I-200-0,02 ШЦК-I-300-0,01 ШЦК-I-300-0,02 ШЦЦ-I-125-0,01 ШЦЦ-I-150-0,01 ШЦЦ-I-200-0,01 ШЦЦ-I-250-0,01 ШЦЦ-I-300-0,01 ШЦЦ-II-160-0,01 ШЦЦ-II-200-0,01 ШЦЦ-II-250-0,01 ШЦЦ-II-300-0,01 ШЦЦ-II-500-0,01 ШЦЦ-II-630-0,01 ШЦЦ-II-1000-0,01 ШЦЦ-II-1250-0,01 ШЦЦ-II-1600-0,01 ШЦЦ-II-2000-0,01 ШЦЦ-II-2500-0,01 ШЦЦ-II-3000-0,01 ШЦЦ-III-200-0,01 ШЦЦ-III-250-0,01 ШЦЦ-III-300-0,01 ШЦЦ-III-500-0,01 ШЦЦ-III-630-0,01 ШЦЦ-III-1000-0,01 ШЦЦ-III-1250-0,01 ШЦЦ-III-1600-0,01 ШЦЦ-III-2000-0,01 ШЦЦ-III-2500-0,01 ШЦЦ-III-3000-0,01 |
||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1901 от
05.09.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1a2d8ec3-2953-d401-1ac0-8c9e383aef59 | ||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «НТЦ «МЕТР», РОССИЯ, 109380, г. Москва, вн. тер. г. Муниципальный Округ Люблино, ул. Чагинская, д. 4, стр. 13, пом. 8/3
Поверка
| Методика поверки / информация о поверке |
МП-ОТГ-202512 Государственная система обеспечения единства измерений. Штангенциркули МЕТР. Методика поверки
(с 05.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96352-25: Описание типа
2025-96352-25.pdf
Файл устарел
|
Скачать | 535.4 КБ | |
|
96352-25: Методика поверки
2025-mp96352-25.pdf
Файл устарел
|
Скачать | 3.4 MБ | |
|
96352-25: Описание типа
2025-96352-25-1.pdf
|
Скачать | 535.4 КБ | |
|
96352-25: Методика поверки
МП-ОТГ-202512
2025-mp96352-25-1.pdf
|
Скачать | 3.4 MБ |
Описание типа
Назначение
Штангенциркули МЕТР (далее по тексту - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров изделий, а также для измерений глубины.
Описание
Принцип действия штангенциркулей с отсчетом по нониусу (далее по тексту - ШЦ) основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей с отсчетом по круговой шкале (далее по тексту - ШЦК) основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Принцип действия штангенциркулей с цифровым отсчетным устройством (далее по тексту - ШЦЦ) основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет показаний производится по цифровому отсчетному устройству.
Штангенциркули типа ШЦ и ШЦЦ могут изготавливаться с твердосплавными заостренными губками для проведения разметочных работ.
Штангенциркули изготавливаются следующих типов:
- I - двусторонние с глубиномером;
- II - двусторонние;
- III - односторонние.
Штангенциркули типов II и III могут быть оснащены устройством для тонкой установки рамки (микрометрическая подача).
Пример условного обозначения модификации штангенциркулей:
- для штангенциркулей ШЦ типа II с диапазоном измерений от 0 до 300 мм и значением отсчета по нониусу 0,05 мм: ШЦ-П-300-0,05;
- для штангенциркулей ШЦК типа I с диапазоном измерений от 0 до 150 мм с ценой деления круговой шкалы 0,01 мм: ШЦК-1-150-0,01;
- для штангенциркулей ШЦЦ типа I с диапазоном измерений от 0 до 150 мм с шагом дискретности цифрового отсчетного устройства 0,01 мм: ШЦЦ-1-150-0,01.
Штангенциркули ШЦ типа I изготавливаются в следующих модификациях: ШЦ-1-125-0,02; ШЦ-1-125-0,05; ШЦ-1-125-0,1; ШЦ-1-150-0,02; ШЦ-1-150-0,05; ШЦ-1-150-0,1; ШЦ-1-200-0,05; ШЦ-1-200-0,1; ШЦ-1-250-0,05; ШЦ-1-250-0,1; ШЦ-1-300-0,05; ШЦ-1-300-0,1.
Штангенциркули ШЦ типа II изготавливаются в следующих модификациях:
ШЦ-П-160-0,02; ШЦ-П-160-0,05; ШЦ-П-160-0,1; ШЦ-П-250-0,02; ШЦ-11-250-0,05;
ШЦ-П-250-0,1; ШЦ-11-300-0,02; ШЦ-П-300-0,05; ШЦ-П-300-0,1; ШЦ-11-500-0,05; ШЦ-П-500-0,1;
ШЦ-П-630-0,05; ШЦ-П-630-0,1; ШЦ-П-1000-0,05; ШЦ-П-1000-0,1; ШЦ-П-1250-0,05;
ШЦ-П-1250-0,1; ШЦ-П-1600-0,05; ШЦ-П-1600-0,1; ШЦ-П-2000-0,05; ШЦ-П-2000-0,1;
ШЦ-П-3000-0,05; ШЦ-П-3000-0,1.
Штангенциркули ШЦ типа III изготавливаются в следующих модификациях:
ШЦ-Ш-250-0,05; ШЦ-Ш-250-0,1; ШЦ-Ш-300-0,05; ШЦ-Ш-300-0,1; ШЦ-Ш-500-0,05;
ШЦ-Ш-500-0,1; ШЦ-Ш-630-0,05; ШЦ-Ш-630-0,1; ШЦ-Ш-1000-0,05; ШЦ-Ш-1000-0,1;
ШЦ-Ш-1600-0,05; ШЦ-Ш-1600-0,1; ШЦ-Ш-2000-0,05; ШЦ-Ш-2000-0,1; ШЦ-Ш-3000-0,05;
ШЦ-Ш-3000-0,1.
Штангенциркули ШЦК типа I изготавливаются в следующих модификациях:
ШЦК-1-125-0,01; ШЦК-1-125-0,02; ШЦК-1-150-0,01; ШЦК-1-150-0,02; ШЦК-1-200-0,01;
ШЦК-1-200-0,02; ШЦК-1-300-0,01; ШЦК-1-300-0,02.
Штангенциркули ШЦЦ типа I изготавливаются в следующих модификациях:
ШЦЦ-1-125-0,01; ШЦЦ-1-150-0,01; ШЦЦ-1-200-0,01; ШЦЦ-1-250-0,01; ШЦЦ-1-300-0,01.
Штангенциркули ШЦЦ типа II изготавливаются в следующих модификациях:
ШЦЦ-П-160-0,01; ШЦЦ-П-200-0,01; ШЦЦ-П-250-0,01; ШЦЦ-П-300-0,01; ШЦЦ-П-500-0,01;
ШЦЦ-П-630-0,01; ШЦЦ-П-1000-0,01; ШЦЦ-П-1250-0,01; ШЦЦ-П-1600-0,01; ШЦЦ-П-2000-0,01;
ШЦЦ-П-2500-0,01; ШЦЦ-П-3000-0,01.
Штангенциркули ШЦЦ типа III изготавливаются в следующих модификациях:
ШЦЦ-Ш-200-0,01; ШЦЦ-Ш-250-0,01; ШЦЦ-Ш-300-0,01; ШЦЦ-Ш-500-0,01; ШЦЦ-Ш-630-0,01;
ШЦЦ-Ш-1000-0,01; ШЦЦ-Ш-1250-0,01; ШЦЦ-Ш-1600-0,01; ШЦЦ-Ш-2000-0,01;
ШЦЦ-Ш-2500-0,01; ШЦЦ-Ш-3000-0,01.
Логотип
или
наносится на нерабочую поверхность штангенциркуля
с помощью краски или лазерной гравировки и на паспорт штангенциркулей типографским методом.
Штангенциркули ШЦ состоят из штанги, рамки, зажимающего элемента, приводного ролика (при его наличии) или рамки микроподачи, губок (с плоскими, кромочными, цилиндрическими измерительными поверхностями для наружных и внутренних измерений), глубиномера (при его наличии).
Штангенциркули ШЦК состоят из штанги, рамки с круговой шкалой, зажимающего элемента, приводного ролика (при его наличии), глубиномера и губок (с плоскими, кромочными измерительными поверхностями для наружных и внутренних измерений).
Штангенциркули ШЦЦ состоят из штанги, рамки с цифровым отчетным устройством, зажимающего элемента, приводного ролика (при его наличии) или рамки микроподачи, губок (с плоскими, кромочными, цилиндрическими измерительными поверхностями для наружных и внутренних измерений), глубиномера (при его наличии). На рамке с цифровым отсчетным устройством находятся кнопки включения/выключения штангенциркуля, установки нуля. Питание штангенциркуля ШЦЦ осуществляется от встроенного источника питания.
Цветовое исполнение штанги штангенциркуля, круговой шкалы отсчетного устройства штангенциркуля и цифрового отсчетного устройства могут меняться по требованию заказчика или по решению изготовителя. Материал изготовления - сталь или латунь.
Пломбирование штангенциркулей от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового или буквенно-цифрового обозначения, наносится на лицевую или оборотную сторону штанги штангенциркуля или на оборотную сторону рамки с цифровым отсчетным устройством, с помощью краски или лазерной гравировки.

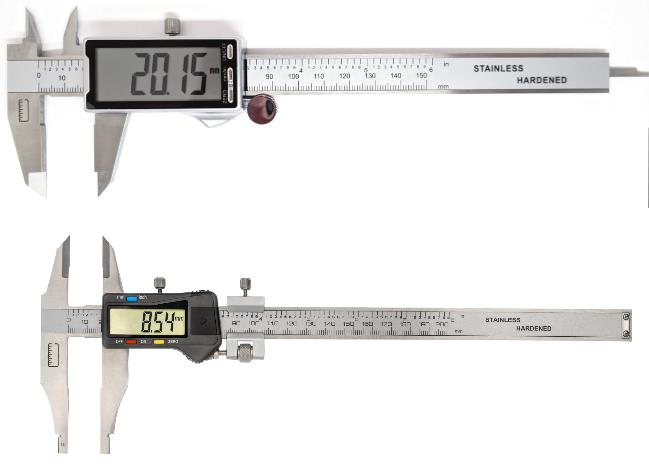

Фотографии общего вида штангенциркулей представлены на рисунках 1 - 7. Общий вид круговой шкалы отсчетного устройства штангенциркулей представлен на рисунке 8. Общий вид цифрового отсчетного устройства штангенциркулей представлен на рисунке 9. Обозначение места нанесения заводского номера представлено на рисунке 10.

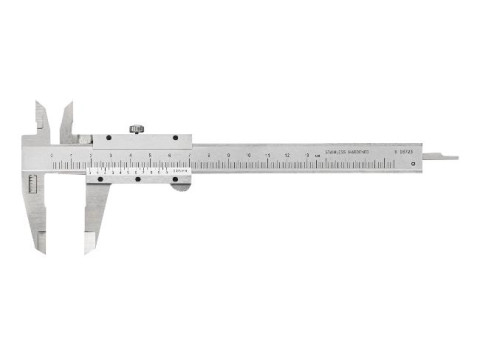

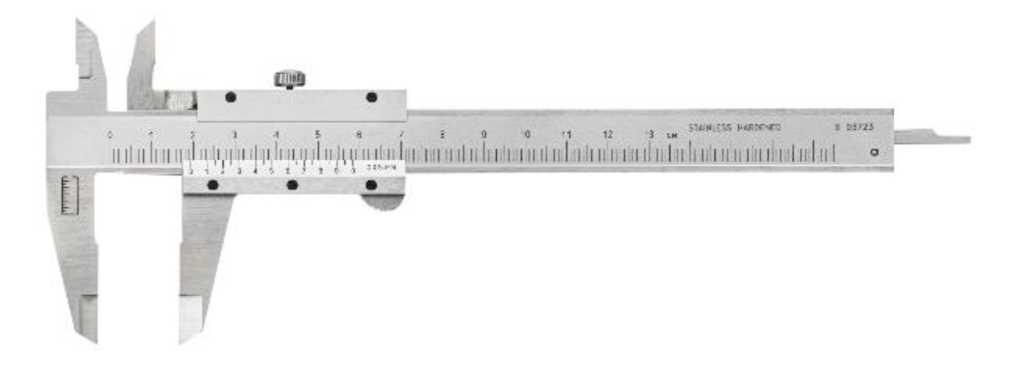

- Общий вид штангенциркулей ШЦ типа I
Рисунок 1

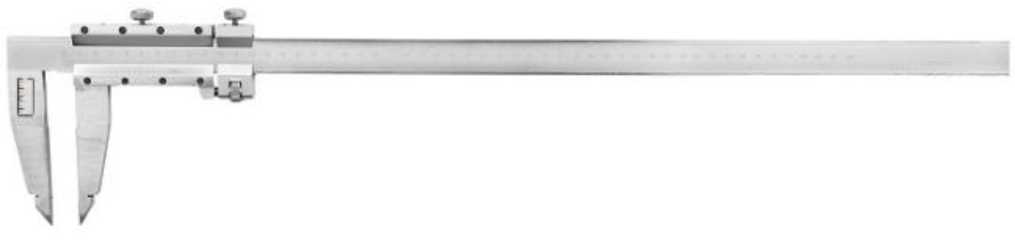

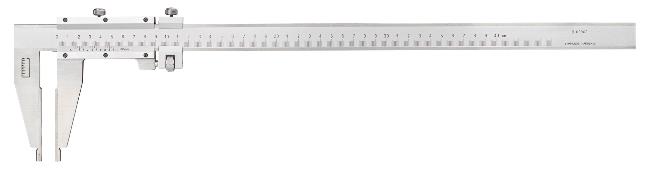

Рисунок 2 - Общий вид штангенциркулей ШЦ типа II

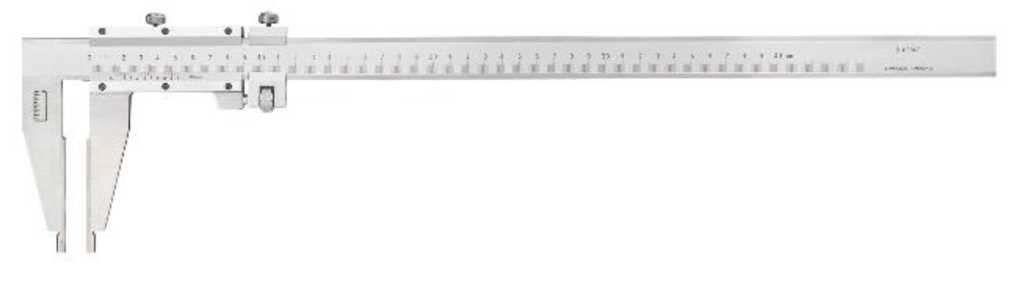

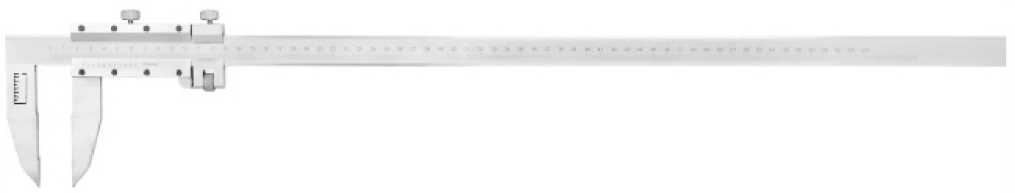

Рисунок 3 - Общий вид штангенциркулей ШЦ типа III

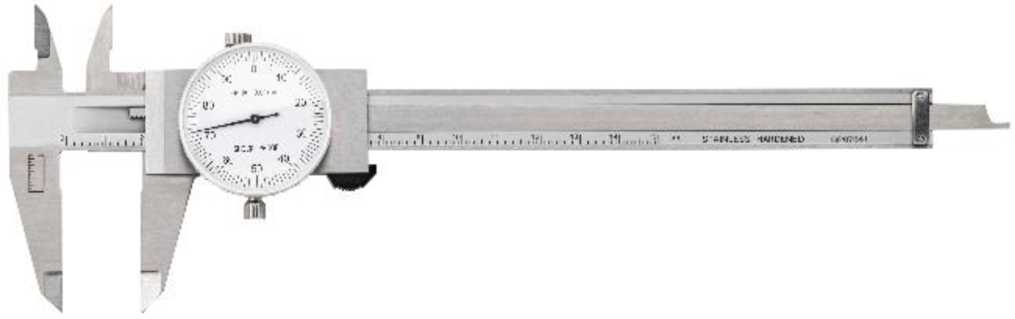

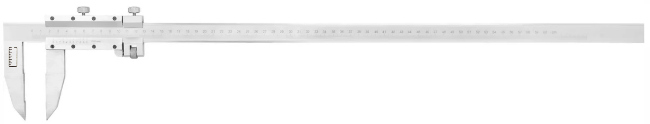

Рисунок 4 - Общий вид штангенциркулей ШТ ЦК

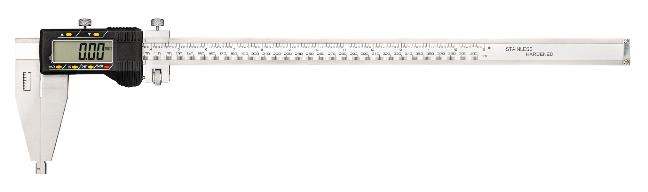

Рисунок 5 - Общий вид штангенциркулей ШЦЦ типа I
Рисунок 6 - Общий вид штангенциркулей ШЦЦ типа II

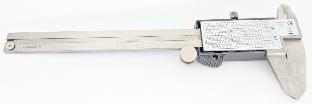

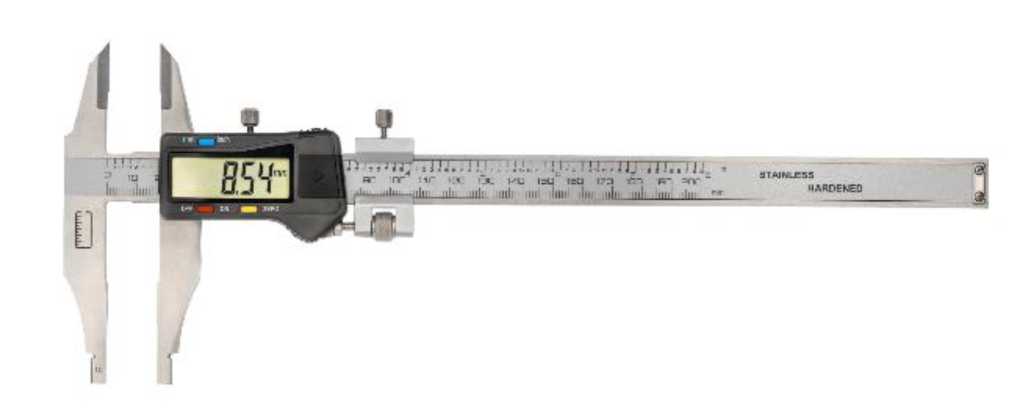

Рисунок 7 - Общий вид штангенциркулей ШЦЦ типа III

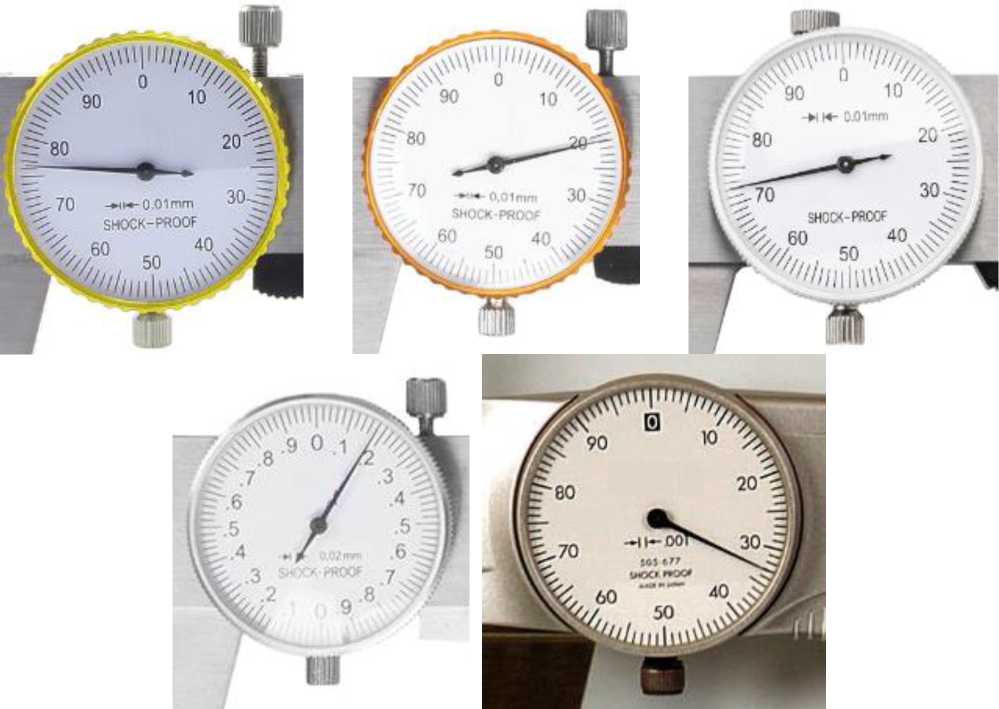

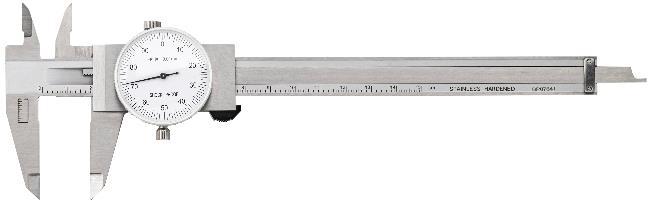

Рисунок 8 - Общий вид круговой шкалы отсчетного устройства штангенциркулей

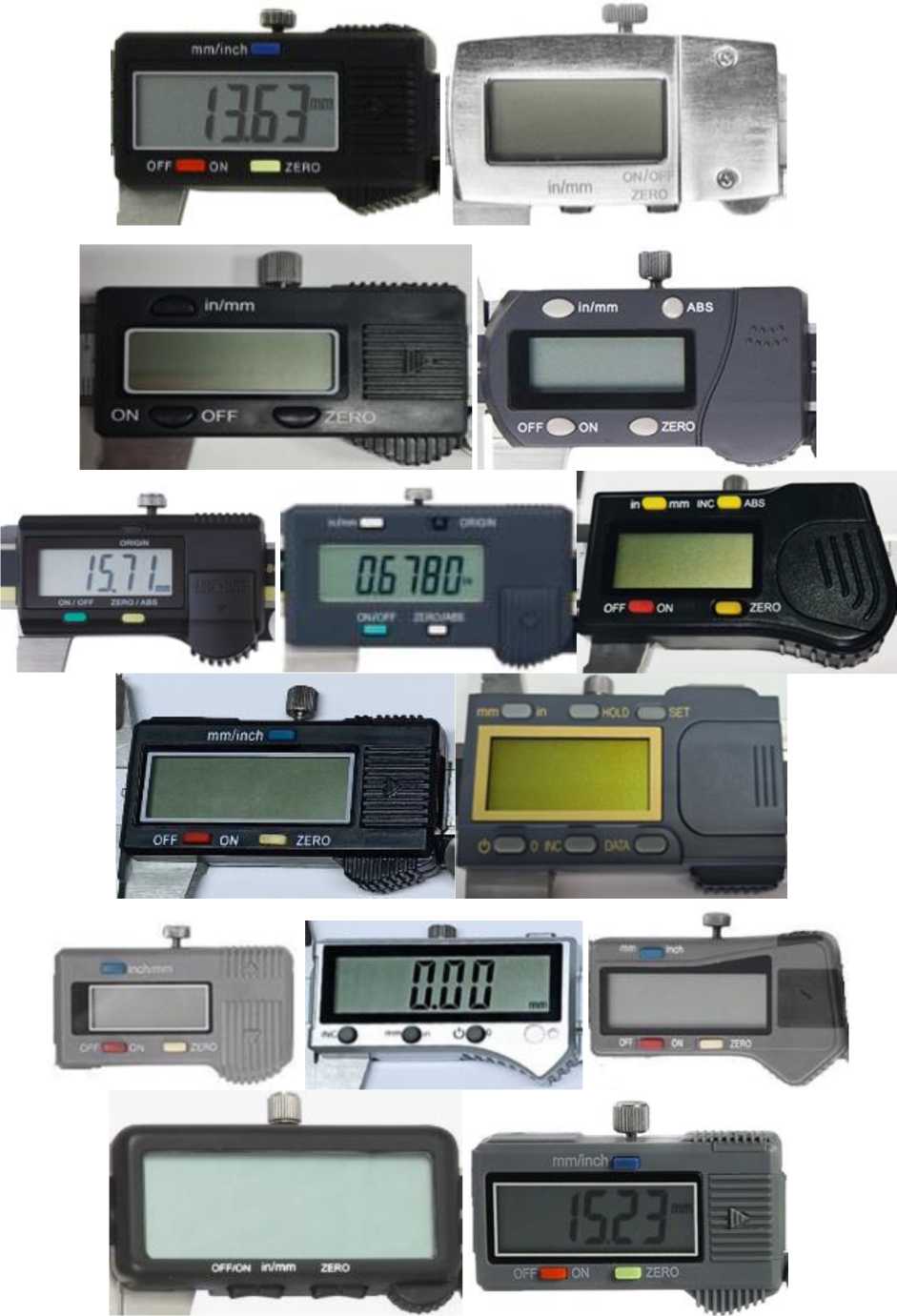

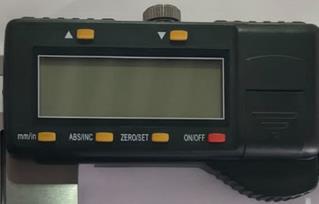

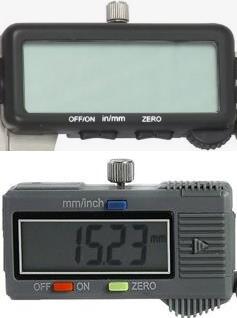

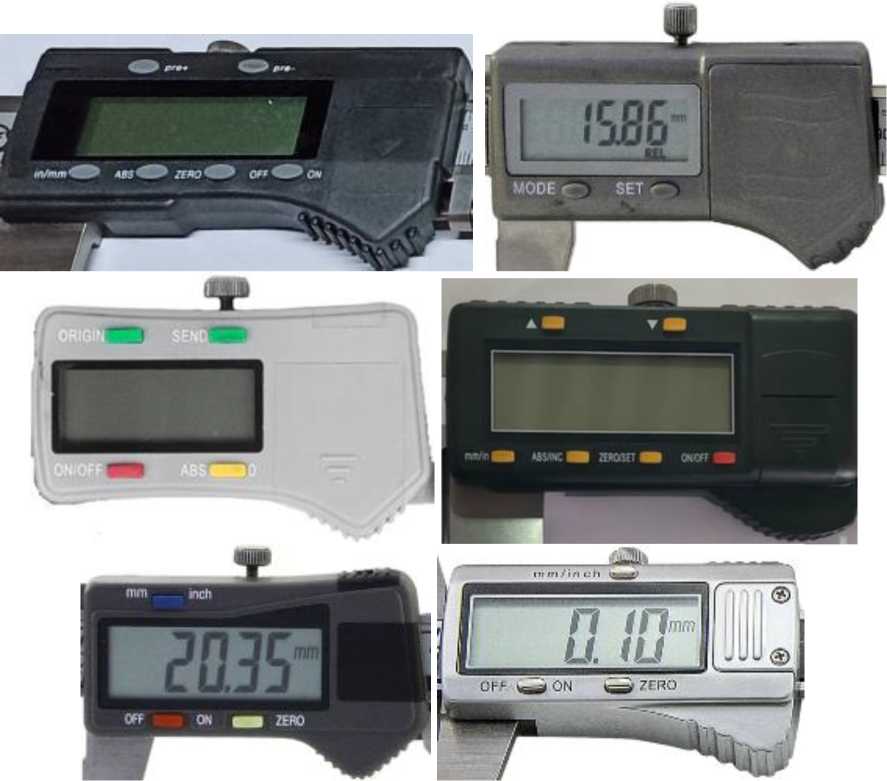

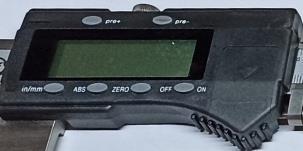

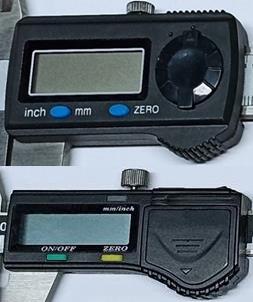

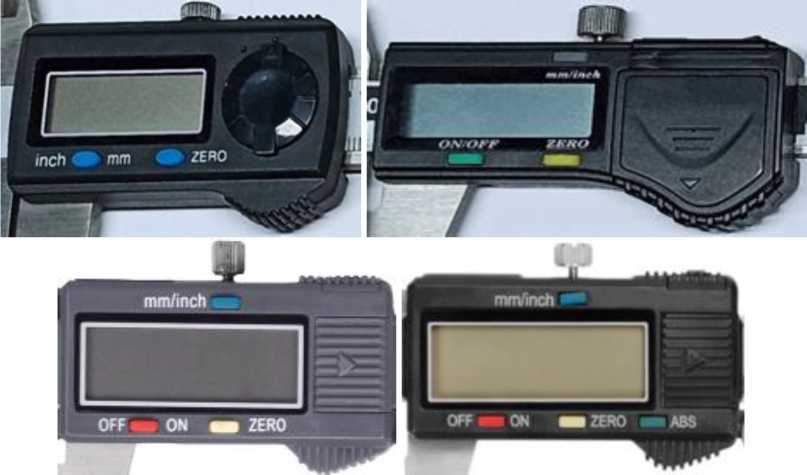

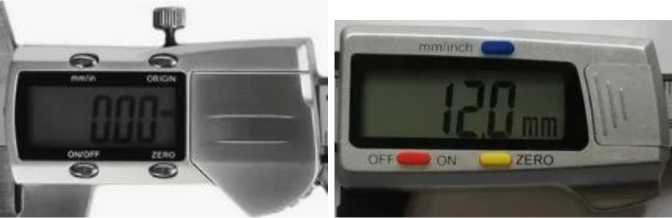

Рисунок 9 - Общий вид цифрового отсчетного устройства штангенциркулей (лист 1 из 4)
Рисунок 9 (лист 2 из 4)
Рисунок 9 (лист 3 из 4)

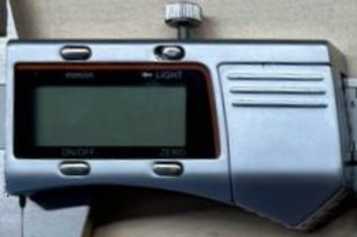

Рисунок 9 (лист 4 из 4)
Места нанесения заводского номера

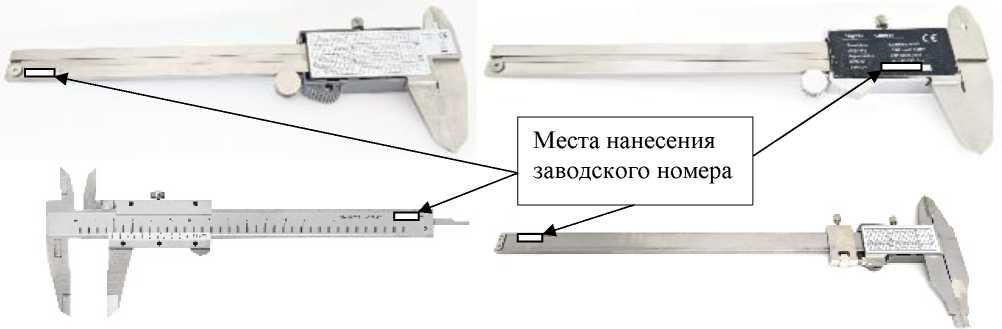

Рисунок 10 - Обозначение места нанесения заводского номера
Программное обеспечение
Штангенциркули ШЦЦ имеют встроенное программное обеспечение (далее - ПО), установленное изготовителем во время производственного цикла на микроконтроллер. ПО выполняет функции настройки и визуализации результатов измерений.
Структура встроенного ПО штангенциркулей ШЦЦ исключает возможность несанкционированного влияния на ПО штангенциркулей ШЦЦ и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
Идентификационные данные ПО отсутствуют.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 1 - Метрологические характеристики штангенциркулей ШЦ типа I
|
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Пределы допускаемой абсолютной погрешности штангенциркулей, мм |
|
ШЦ-1-125-0,02 |
от 0 до 125 |
0,02 |
±0,02 |
|
ШЦ-1-125-0,05 |
0,05 |
±0,05 | |
|
ШЦ-1-125-0,1 |
0,1 |
±0,10 | |
|
ШЦ-1-150-0,02 |
от 0 до 150 |
0,02 |
±0,02 |
|
ШЦ-1-150-0,05 |
0,05 |
±0,05 | |
|
ШЦ-1-150-0,1 |
0,1 |
±0,10 |
таблицы 1
|
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Пределы допускаемой абсолютной погрешности штангенциркулей, мм |
|
ШЦ-!-200-0,05 |
от 0 до 200 |
0,05 |
±0,05 |
|
ШЦ-!-200-0,1 |
0,1 |
±0,10 | |
|
ШЦ-!-250-0,05 |
от 0 до 250 |
0,05 |
±0,05 |
|
ШЦ-!-250-0,1 |
0,1 |
±0,10 | |
|
ШЦ-!-300-0,05 |
от 0 до 300 |
0,05 |
±0,05 |
|
ШЦ-!-300-0,1 |
0,1 |
±0,10 |
Примечания
1 Пределы допускаемой абсолютной погрешности штангенциркулей типа I при измерении глубины, равной 20 мм, не превышают значений, соответствующих пределам допускаемой абсолютной погрешности штангенциркулей.
2 Погрешность штангенциркулей нормирована при температуре (20±5) °C.
Таблица 2 -
ШЦ типов II и III
|
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Пределы допускаемой абсолютной погрешности штангенциркулей, мм |
|
ШЦ-П-160-0,02 |
от 0 до 160 |
0,02 |
±0,02 |
|
ШЦ-П-160-0,05 |
0,05 |
±0,05 | |
|
ШЦ-П-160-0,1 |
0,1 |
±0,10 | |
|
ШЦ-П-250-0,02 |
от 0 до 250 |
0,02 |
±0,02 |
|
ШЦ-П-250-0,05 |
0,05 |
±0,05 | |
|
ШЦ-П-250-0,1 |
0,1 |
±0,10 | |
|
ШЦ-П-300-0,02 |
от 0 до 300 |
0,02 |
±0,02 |
|
ШЦ-П-300-0,05 |
0,05 |
±0,05 | |
|
ШЦ-П-300-0,1 |
0,1 |
±0,10 | |
|
ШЦ-П-500-0,05 |
от 0 до 500 |
0,05 |
±0,10 |
|
ШЦ-П-500-0,1 |
0,1 |
±0,20 | |
|
ШЦ-П-630-0,05 |
от 0 до 630 |
0,05 |
±0,10 |
|
ШЦ-П-630-0,1 |
0,1 |
±0,20 | |
|
ШЦ-П-1000-0,05 |
от 0 до 1000 |
0,05 |
±0,10 |
|
ШЦ-П-1000-0,1 |
0,1 |
±0,20 | |
|
ШЦ-П-1250-0,05 |
от 0 до 1250 |
0,05 |
±0,15 |
|
ШЦ-П-1250-0,1 |
0,1 |
±0,20 | |
|
ШЦ-П-1600-0,05 |
от 0 до 1600 |
0,05 |
±0,20 |
|
ШЦ-П-1600-0,1 |
0,1 |
±0,30 | |
|
ШЦ-П-2000-0,05 |
от 0 до 2000 |
0,05 |
±0,20 |
|
ШЦ-П-2000-0,1 |
0,1 |
±0,30 | |
|
ШЦ-П-3000-0,05 |
от 0 до 3000 |
0,05 |
±0,40 |
|
ШЦ-П-3000-0,1 |
0,1 |
±0,50 | |
|
ШЦ-Ш-250-0,05 |
от 0 до 250 |
0,05 |
±0,05 |
|
ШЦ-Ш-250-0,1 |
0,1 |
±0,10 | |
|
ШЦ-Ш-300-0,05 |
от 0 до 300 |
0,05 |
±0,05 |
|
ШЦ-Ш-300-0,1 |
0,1 |
±0,10 |
Продолжение таблицы 2
|
Модификация |
Диапазон измерений, мм |
Значение отсчета по нониусу, мм |
Пределы допускаемой абсолютной погрешности штангенциркулей, мм |
|
ШЦ-Ш-500-0,05 |
от 0 до 500 |
0,05 |
±0,10 |
|
ШЦ-Ш-500-0,1 |
0,1 |
±0,20 | |
|
ШЦ-Ш-630-0,05 |
от 0 до 630 |
0,05 |
±0,10 |
|
ШЦ-Ш-630-0,1 |
0,1 |
±0,20 | |
|
ШЦ-Ш-1000-0,05 |
от 0 до 1000 |
0,05 |
±0,10 |
|
ШЦ-Ш-1000-0,1 |
0,1 |
±0,20 | |
|
ШЦ-Ш-1600-0,05 |
от 0 до 1600 |
0,05 |
±0,20 |
|
ШЦ-Ш-1600-0,1 |
0,1 |
±0,30 | |
|
ШЦ-Ш-2000-0,05 |
от 0 до 2000 |
0,05 |
±0,20 |
|
ШЦ-Ш-2000-0,1 |
0,1 |
±0,30 | |
|
ШЦ-Ш-3000-0,05 |
от 0 до 3000 |
0,05 |
±0,40 |
|
ШЦ-Ш-3000-0,1 |
0,1 |
±0,50 |
Примечание - Погрешность штангенциркулей нормирована при температуре (20±5) °C.
Таблица 3 - Метрологические характеристики штангенциркулей ШЦК
|
Модификация |
Диапазон измерений, мм |
Значение отсчета по круговой шкале, мм |
Пределы допускаемой абсолютной погрешности штангенциркулей, мм |
|
ШГ ЦК-1-125-0,01 |
от 0 до 125 |
0,01 |
±0,02 |
|
ШГ ЦК-1-125-0,02 |
0,02 |
±0,03 | |
|
ШГ ЦК-1-150-0,01 |
от 0 до 150 |
0,01 |
±0,02 |
|
ШГ ЦК-1-150-0,02 |
0,02 |
±0,03 | |
|
ШГ ЦК-1-200-0,01 |
от 0 до 200 |
0,01 |
±0,02 |
|
ШГ ЦК-1-200-0,02 |
0,02 |
±0,04 | |
|
ШТГК-1-300-0,01 |
от 0 до 300 |
0,01 |
±0,02 |
|
ШДК-1-300-0,02 |
0,02 |
±0,04 | |
|
Примечания 1 Пределы допускаемой абсолютной погрешности штангенциркулей типа I при измерении глубины, равной 20 мм, не превышают значений, соответствующих пределам допускаемой абсолютной погрешности штангенциркулей. 2 Погрешность штангенциркулей нормирована при температуре (20±5) °C. | |||
|
Таблица 4 - Метрологические характеристики штангенциркулей ШЦ |
Ц типа I | ||
|
Модификация |
Диапазон измерений, мм |
Шаг дискретности цифрового отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности штангенциркулей, мм |
|
ШЦЦ-!-125-0,01 |
от 0 до 125 |
0,01 |
±0,03 |
|
ШЦЦ-!-150-0,01 |
от 0 до 150 |
0,01 |
±0,03 |
|
ШЦЦ-!-200-0,01 |
от 0 до 200 |
0,01 |
±0,04 |
|
ШЦЦ-!-250-0,01 |
от 0 до 250 |
0,01 |
±0,04 |
|
ШЦЦ-!-300-0,01 |
от 0 до 300 |
0,01 |
±0,04 |
|
Примечания 1 Пределы допускаемой абсолютной погрешности штангенциркулей типа I при измерении глубины, равной 20 мм, не превышают значений, соответствующих пределам допускаемой абсолютной погрешности штангенциркулей. 2 Погрешность штангенциркулей нормирована при температуре (20±5) °C. | |||
Таблица 5 - Метрологические характеристики штангенциркулей ШЦЦ типов II и III
|
Модификация |
Диапазон измерений, мм |
Шаг дискретности цифрового отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности штангенциркулей, мм |
|
ШЦЦ-П-160-0,01 |
от 0 до 160 |
0,01 |
±0,04 |
|
ШЦЦ-П-200-0,01 |
от 0 до 200 |
0,01 |
±0,04 |
|
ШЦЦ-П-250-0,01 |
от 0 до 250 |
0,01 |
±0,04 |
|
ШЦЦ-П-300-0,01 |
от 0 до 300 |
0,01 |
±0,04 |
|
ШЦЦ-П-500-0,01 |
от 0 до 500 |
0,01 |
±0,06 |
|
ШЦЦ-П-630-0,01 |
от 0 до 630 |
0,01 |
±0,08 |
|
ШЦЦ-П-1000-0,01 |
от 0 до 1000 |
0,01 |
±0,10 |
|
ШЦЦ-П-1250-0,01 |
от 0 до 1250 |
0,01 |
±0,15 |
|
ШЦЦ-П-1600-0,01 |
от 0 до 1600 |
0,01 |
±0,20 |
|
ШЦЦ-П-2000-0,01 |
от 0 до 2000 |
0,01 |
±0,20 |
|
ШЦЦ-П-2500-0,01 |
от 0 до 2500 |
0,01 |
±0,20 |
|
ШЦЦ-П-3000-0,01 |
от 0 до 3000 |
0,01 |
±0,30 |
|
ШЦЦ-Ш-200-0,01 |
от 0 до 200 |
0,01 |
±0,04 |
|
ШЦЦ-Ш-250-0,01 |
от 0 до 250 |
0,01 |
±0,04 |
|
ШЦЦ-Ш-300-0,01 |
от 0 до 300 |
0,01 |
±0,04 |
|
ШЦЦ-Ш-500-0,01 |
от 0 до 500 |
0,01 |
±0,06 |
|
ШЦЦ-Ш-630-0,01 |
от 0 до 630 |
0,01 |
±0,08 |
|
ШЦЦ-Ш-1000-0,01 |
от 0 до 1000 |
0,01 |
±0,10 |
|
ШЦЦ-Ш-1250-0,01 |
от 0 до 1250 |
0,01 |
±0,15 |
|
ШЦЦ-Ш-1600-0,01 |
от 0 до 1600 |
0,01 |
±0,20 |
|
ШЦЦ-Ш-2000-0,01 |
от 0 до 2000 |
0,01 |
±0,20 |
|
ШЦЦ-Ш-2500-0,01 |
от 0 до 2500 |
0,01 |
±0,20 |
|
ШЦЦ-Ш-3000-0,01 |
от 0 до 3000 |
0,01 |
±0,30 |
|
Примечание - Г |
огрешность штангенциркулей нормирована при температуре (20±5) °C. | ||
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Допуск плоскостности и прямолинейности плоских измерительных поверхностей на 100 мм длины большей стороны измерительной поверхности штангенциркулей, мм |
0,020 |
|
Допускаемое отклонение от плоскостности и прямолинейности измерительных поверхностей губок, мм, не более: - для штангенциркулей со значением отсчета по нониусу, с ценой деления шкалы и шагом дискретности не более 0,05 мм и длиной большей стороны измерительной поверхности менее 40 мм |
0,006 |
|
- для штангенциркулей со значением отсчета по нониусу и с ценой деления шкалы 0,1 мм и длиной большей стороны измерительной поверхности менее 70 мм |
0,010 |
|
Допуск прямолинейности торца штанги штангенциркулей типа I, мм, не более |
0,015 |
|
Допуск параллельности измерительных поверхностей губок для измерений внутренних размеров, мм |
0,020 |
|
Допуск параллельности на 100 мм длины плоских измерительных поверхностей губок для измерений наружных размеров, мм: - при значении отсчета по нониусу, цене деления шкалы и шаге дискретности не более 0,05 мм |
0,03 |
|
- при значении отсчета по нониусу и цене деления шкалы 0,1 мм |
0,05 |
|
Размер сдвинутых до соприкосновения губок для внутренних измерений* штангенциркулей типов II и III, мм: - с верхним пределом диапазона измерений до 300 мм включ. |
10 |
|
- с верхним пределом диапазона измерений от 500 мм |
20 |
|
Отклонение размера сдвинутых до соприкосновения губок для внутренних измерений штангенциркулей типов II и III, мм, не более: - при цене деления или шаге дискретности менее 0,05 мм |
±0,02 ±0,03 |
|
- при цене деления или значении отсчета по нониусу не менее 0,05 мм | |
|
Расстояние между кромочными измерительными поверхностями губок для внутренних измерений штангенциркулей типа I, установленных на размер 10 мм, мм |
1 п+0,07 10-0,03 |
|
Усилие перемещения рамки по штанге штангенциркуля, Н, не более: - для штангенциркулей с верхним пределом измерений 250 мм |
20 |
|
- для штангенциркулей с верхним пределом измерений 300 мм |
25 |
|
- для штангенциркулей с верхним пределом измерений 2000 мм |
35 |
|
- для штангенциркулей с верхним пределом измерений 3000 мм |
50 |
|
Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более: - для штангенциркулей с отсчетом по нониусу 0,02 мм |
0,3 |
|
- для штангенциркулей с отсчетом по нониусу 0,05 мм |
0,3 |
|
- для штангенциркулей с отсчетом по нониусу 0,1 мм |
0,4 |
|
Параметр шероховатости Ra измерительных поверхностей по ГОСТ 2789-73, мкм, не более: - плоских и цилиндрических измерительных поверхностей |
0,32 |
|
- измерительных поверхностей кромочных губок и плоских вспомогательных измерительных поверхностей |
0,63 |
Продолжение таблицы 6
|
Наименование характеристики |
Значение |
|
* Допускается изготовление штангенциркулей ШЦ-II, ШЦЦ-II, ШЦ-Ш, ШЦЦ-III в диапазоне от 0 до 300 мм и в диапазоне от 0 до 500 мм с размером сдвинутых до соприкосновения губок 10 или 20 мм. | |
Таблица 7 - Длина вылета губок
|
Диапазон измерений, мм |
Длина вылета губок, мм | |||
|
с плоскими измерительными поверхностями для измерений наружных размеров |
с кромочными измерительными поверхностями для измерений внутренних размеров |
с кромочными измерительными поверхностями для измерений наружных размеров |
с цилиндрическими измерительными поверхностями для измерения внутренних размеров | |
|
не менее | ||||
|
от 0 до 125 |
30 |
13 |
- |
- |
|
от 0 до 150 |
30 |
14 |
- |
- |
|
от 0 до 160 |
30 |
14 |
15 |
6 |
|
от 0 до 200 |
45 |
15 |
20 |
6 |
|
от 0 до 250 |
45 |
15 |
25 |
8 |
|
от 0 до 300 |
50 |
20 |
25 |
8 |
|
от 0 до 500 |
80 |
- |
30 |
8 |
|
от 0 до 630 |
80 |
- |
30 |
10 |
|
от 0 до 1000 |
120 |
- |
60 |
15 |
|
от 0 до 1250 |
120 |
- |
60 |
15 |
|
от 0 до 1600 |
120 |
- |
60 |
15 |
|
от 0 до 2000 |
140 |
- |
60 |
20 |
|
от 0 до 3000 |
140 |
- |
- |
20 |
Таблица 8 - Основные технические характеристики (габаритные размеры и масса)
|
Вид и тип штангенциркулей |
Диапазон измерений, мм |
Габаритные размеры (длинахширинахвысота), мм, не более |
Масса, кг, не более |
|
ШЦ-I ШЦК-I ШЦЦ-I |
от 0 до 125 |
220х80х25 |
0,20 |
|
от 0 до 150 |
240x80x25 |
0,30 | |
|
от 0 до 200 |
350x90x25 |
0,40 | |
|
от 0 до 300 |
425x120x25 |
0,50 | |
|
ШЦ-I ШЦЦ-I |
от 0 до 250 |
400x90x25 |
0,45 |
|
ШЦ-II ШЦЦ-II ШЦ-III ШЦЦ-III |
от 0 до 250 |
400x120x25 |
0,50 |
|
от 0 до 300 |
425x120x25 |
0,60 | |
|
от 0 до 500 |
660x200x30 |
1,15 | |
|
от 0 до 630 |
800x250x30 |
2,50 | |
|
от 0 до 1000 |
1350x265x30 |
4,00 | |
|
от 0 до 1600 |
1880x385x30 |
9,00 | |
|
от 0 до 2000 |
2450x385x30 |
10,00 | |
|
от 0 до 3000 |
3500x385x30 |
12,00 |
П Продолжение таблицы 8
|
Вид и тип штангенциркулей |
Диапазон измерений, мм |
Габаритные размеры (длинахширинахвысота), мм, не более |
Масса, кг, не более |
|
ШЦ-II |
от 0 до 160 |
280х120х25 |
0,30 |
|
ШЦЦ-II |
от 0 до 1250 |
1520x385x30 |
6,00 |
|
ШЦЦ-II |
от 0 до 200 |
350x90x25 |
0,40 |
|
ШЦЦ-Ш |
от 0 до 2500 |
3000x385x30 |
11,00 |
Таблица 9 - Основные технические характеристики (условия эксплуатации)
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность воздуха при температуре 25 °С, %, не более |
от +10 до +40 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
аблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Штангенциркуль МЕТР* |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Приспособление для разметки** |
- |
1 шт. |
|
Паспорт |
ЛВДГ.401112.001ПС |
1 экз. |
|
* Модификация в соответствии с заказом. * * По запросу заказчика. | ||
Сведения о методах измерений
приведены в разделе 7 «Устройство и принцип работы» паспорта.
Нормативные документы
ЛВДГ.401112.001ТУ «Штангенциркули МЕТР. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм» (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 15.08.2022 г. № 2018).
Другие Штангенциркули
