Дефектоскопы ультразвуковые D-Expert 01
| Номер в ГРСИ РФ: | 96353-25 |
|---|---|
| Категория: | Дефектоскопы |
| Производитель / заявитель: | ИП Гребещенко Андрей Андреевич, г. Тольятти |
Дефектоскопы ультразвуковые D-Expert 01 (далее по тексту - дефектоскопы) предназначены для измерений длительности временных интервалов и отношений амплитуд эхо-сигналов, отраженных от дефектов типа нарушения сплошности или однородности материала, координат и глубины залегания дефектов, а также толщины изделий из металлов и их сплавов, полимерных, композитных и других материалов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96353-25 | |||||||||
| Действует | по 05.09.2030 | |||||||||
| Наименование | Дефектоскопы ультразвуковые | |||||||||
| Модель | D-Expert 01 | |||||||||
| Приказы |
№1901 от
05.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 53dfe14e-24e4-fabb-5761-27cd700c947c | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ИП Гребещенко Андрей Андреевич, РОССИЯ, 445031, Самарская обл., г. Тольятти, ул. Офицерская, 12В, офис 222
Поверка
| Методика поверки / информация о поверке |
МП-ОТГ-202506 Государственная система обеспечения единства измерений. Дефектоскопы ультразвуковые D-Expert 01. Методика поверки
(с 05.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96353-25: Описание типа
2025-96353-25.pdf
|
Скачать | 162.8 КБ | |
|
96353-25: Методика поверки
МП-ОТГ-202506
2025-mp96353-25.pdf
|
Скачать | 4.1 MБ |
Описание типа
Назначение
Дефектоскопы ультразвуковые D-Expert 01 (далее по тексту - дефектоскопы) предназначены для измерений длительности временных интервалов и отношений амплитуд эхо-сигналов, отраженных от дефектов типа нарушения сплошности или однородности материала, координат и глубины залегания дефектов, а также толщины изделий из металлов и их сплавов, полимерных, композитных и других материалов.
Описание
Принцип действия дефектоскопов основан на акустическом методе неразрушающего контроля. В основе метода лежит способность ультразвуковых колебаний (далее - УЗК) распространяться в материале контролируемого объекта и отражаться от дефектов и границ материалов.
Дефектоскопы состоят из электронного блока и пьезоэлектрических преобразователей (далее - ПЭП).
В верхней части корпуса дефектоскопа находятся коммутационные гнезда для подключения ПЭП, разъем USB Type-C. На правой боковой части корпуса дефектоскопа находятся разъем для карт памяти SD, разъем USB Type-C для подключения зарядного устройства и передачи данных, а также разъем mini-USB для передачи данных. На задней поверхности корпуса дефектоскопа находится подставка со встроенным калибровочным образцом.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом виде наносится методом наклеивания этикетки на заднюю поверхность корпуса дефектоскопа.
Фотография общего вида дефектоскопа представлена на рисунке 1. Схема пломбировки от несанкционированного доступа и места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

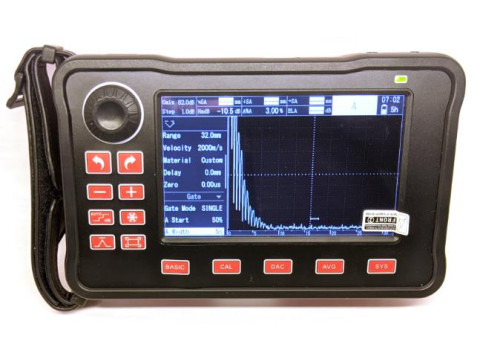

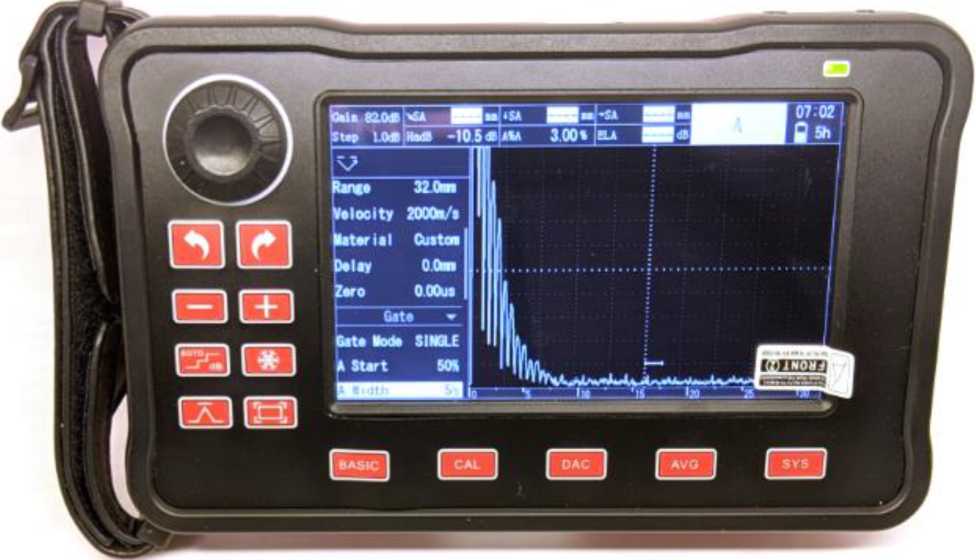

Рисунок 1 - Общий вид дефектоскопа
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место пломбировки

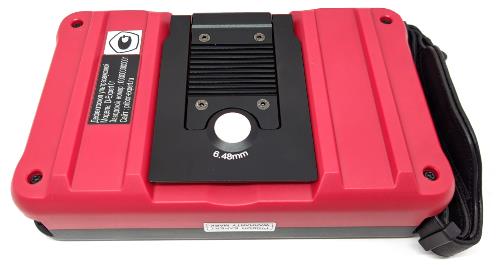

Рисунок 2 - Схема пломбировки от несанкционированного доступа и места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) выполняет следующие основные функции:
- настройка параметров контроля;
- регистрация, визуализация и сохранение данных при контроле;
- отображение и обработка результатов контроля.
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Влияние программного обеспечения на метрологические характеристики дефектоскопов учтено при нормировании метрологических характеристик.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
UltrasonicFlawDetector |
|
Номер версии (идентификационный номер) ПО, не ниже |
V2.2.4 Lite |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длительности временных интервалов, мкс |
от 0,6 до 10000,0 |
|
Пределы допускаемой абсолютной погрешности измерений длительности временных интервалов, мкс |
±(0,3+0,01 •t1)) |
|
Диапазон измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений отношения амплитуд сигналов на входе приёмника дефектоскопа, дБ |
±1,5 |
|
Линейность развертки по вертикали, % от полной высоты экрана |
±3 |
|
Диапазон установки коэффициента общего усиления, дБ |
от 28 до 80 |
|
Допускаемое отклонение установки коэффициента общего усиления, дБ |
±2,0 |
|
Диапазон установки амплитуды импульсов генератора импульсов возбуждения (далее - ГИВ), В |
от 25 до 300 |
|
Допускаемое отклонение установки амплитуды импульсов ГИВ, В |
±(4+0,15^U2)) |
|
Диапазон измерений глубины залегания дефектов и толщины изделия (по стали) прямым ПЭП3), мм |
от 3 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов и толщины изделия (по стали) прямым ПЭП, мм |
±(0,2+0,0ЬХ4)) |
|
Диапазон измерений координат дефектов (глубины залегания дефекта по стали) с наклонным ПЭП3), мм: - для ПЭП с углом ввода 45°; - для ПЭП с углом ввода 50°; - для ПЭП с углом ввода 55°; - для ПЭП с углом ввода 65° и ПЭП 2,5Z 10х10 K2; - для ПЭП с углом ввода 70°. |
от 6 до 194 от 6 до 176 от 6 до 157 от 3 до 116 от 3 до 94 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений координат дефектов (проекция длины пути по стали) с наклонным ПЭП3), мм: - для ПЭП с углом ввода 45°; - для ПЭП с углом ввода 50°; - для ПЭП с углом ввода 55°; - для ПЭП с углом ввода 65°; - для ПЭП с углом ввода 70°. |
от 6 до 194 от 7 до 210 от 8 до 225 от 6 до 249 от 8 до 258 |
|
Пределы допускаемой абсолютной погрешности измерений координат дефектов для стали наклонным ПЭП, мм: - глубина залегания - проекция длины пути |
±(1+0,03<Н5)) ±(1+0,03Ъ6)) |
|
1) Где t - измеренное значение временного интервала, мкс. 2) Где U - измеренное значение амплитуды импульсов ГИВ, В. 3) Диапазоны измерений глубины залегания дефектов, проекции длины пути и толщины изделий зависят от модели подключенного ПЭП. 4) Где Х - измеренное значение глубины залегания дефектов и толщины изделия, мм. 5) Где Н - измеренное значение глубины залегания дефектов, мм. 6) Где L - измеренное значение проекции длины пути, мм. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон установки рабочих частот, МГ ц |
от 0,05 до 15,00 |
|
Диапазон установки скорости звука в материале, м/с |
от 250 до 16000 |
|
Габаритные размеры электронного блока (длинахширинахвысота), мм |
195х120х55 |
|
Масса электронного блока с элементами питания, г, не более |
800 |
|
Параметры электрического питания: - от сети переменного тока с напряжением, В; с частотой, Гц; - от литий-ионных аккумуляторов с напряжением, В |
220 ± 20 50 ± 1 7,4 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25°С, %, не более |
от +15 до +35 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч |
15000 |
Знак утверждения типа
наносится методом наклеивания этикетки на заднюю поверхность корпуса дефектоскопа и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Дефектоскоп ультразвуковой |
D-Expert 01 |
1 шт. |
|
Зарядное устройство электронного блока |
- |
1 шт. |
|
Кабель |
- |
1 шт. |
|
ПЭП |
2,5 MHz Ф20 |
1 шт. |
|
ПЭП |
2,5Z 10х10 K2 |
1 шт. |
|
ПЭП* |
- |
1 шт. |
|
Кейс для транспортировки |
- |
1 шт. |
|
Руководство по эксплуатации |
D-EXPERT-01.01.P3 |
1 экз. |
|
Паспорт |
D-EXPERT-01.01.nC |
1 экз. |
|
* Тип и количество определяются требованиями заказчика. | ||
Сведения о методах измерений
приведены в разделе 4 «Контроль при помощи наклонного преобразователя» и в разделе 5 «Контроль при помощи прямого преобразователя» руководства по эксплуатации.
Нормативные документы
ТУ 26.60.12-001-2013462131-2024 «Дефектоскопы ультразвуковые D-EXPERT 01.
Технические условия».
