Весы вагонные DGW
| Номер в ГРСИ РФ: | 96355-25 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "Schenck Process GmbH", Германия |
|
96355-25: Описание типа
2025-96355-25.pdf
|
Скачать | 176.7 КБ |
Весы вагонные DGW (далее по тексту - весы) предназначены для статических измерений массы порожнего и гружёного железнодорожных вагонов (включая цистерны) и составов из них.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96355-25 | ||||||
| Наименование | Весы вагонные | ||||||
| Модель | DGW | ||||||
| Приказы |
№1901 от
05.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | fb552bfd-b253-a491-8306-1172d15a69b2 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Schenck Process GmbH, ГЕРМАНИЯ, Pallaswiesenstrasse 100, D-64293, Darmstadt
Поверка
| Методика поверки / информация о поверке |
ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
(с 05.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96355-25: Описание типа
2025-96355-25.pdf
|
Скачать | 176.7 КБ |
Описание типа
Назначение
Весы вагонные DGW (далее по тексту - весы) предназначены для статических измерений массы порожнего и гружёного железнодорожных вагонов (включая цистерны) и составов из них.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал с датчиков поступает в весоизмерительный прибор для аналого-цифрового преобразования, обработки и индикации результатов измерений. Информация о массе взвешиваемого груза отображается на дисплее весоизмерительного прибора.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), весоизмерительного прибора DISOMAT Tersus (далее - весовой терминал). ГПУ включает две весовые платформы, которые опираются на датчики типа RTN класса точности С3.
К весам данного типа относятся весы с заводским номером 115275-14.
Заводской номер в цифровом формате и знак утверждения типа наносятся на металлическую маркировочную табличку методом гравировки.
Общий вид ГПУ весов, общий вид весового терминала, места размещения пломбировки и маркировочной таблички, пример маркировочной таблички с указанием мест нанесения заводского номера и знака утверждения типа приведены на рисунках 1-4.

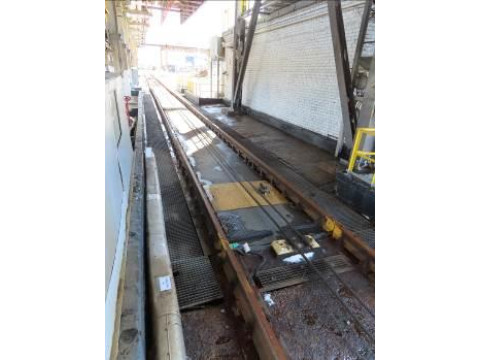

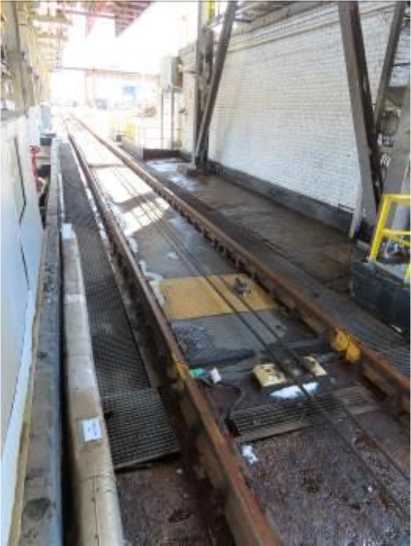

Рисунок 1 - Общий вид ГПУ весов
Место размещения маркировочной таблички

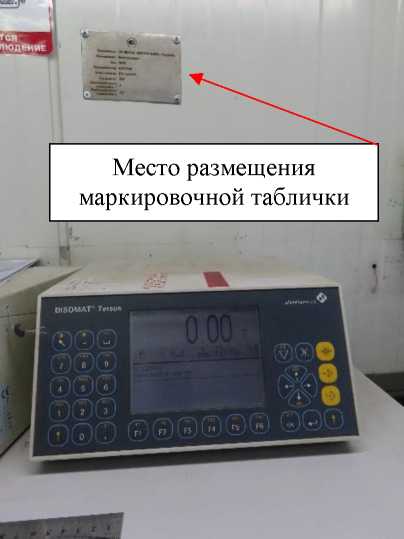

Рисунок 2 - Общий вид весового терминала и место размещения маркировочной таблички

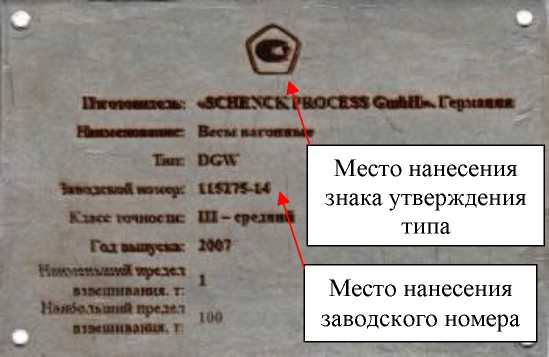

Рисунок 3 - Пример маркировочной таблички

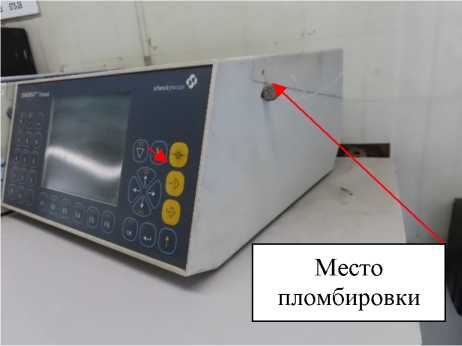

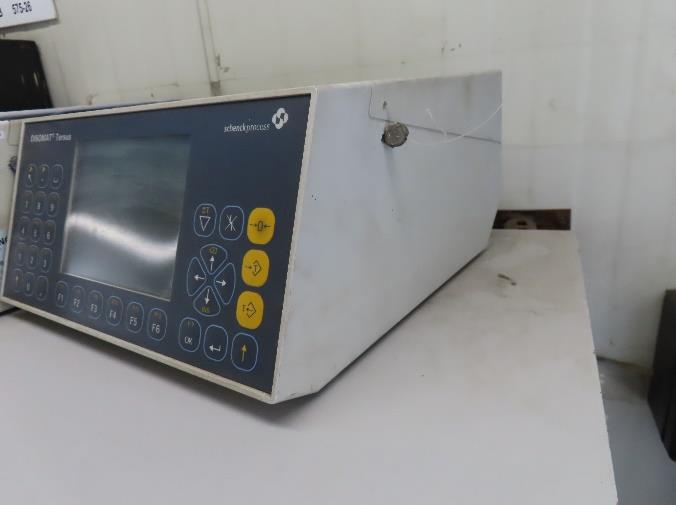

Рисунок 4 - Место пломбировки
Программное обеспечение
Программное обеспечение (ПО) весов является встроенным. Защита от несанкционированного доступа к ПО весового терминала, настройкам и данным измерений обеспечивается путем пломбировки в виде навесной пломбы на корпусе весового терминала, предотвращающей доступ к юстировке.
Идентификационным признаком ПО служит номер версии, который может быть вызван через меню ПО весового терминала. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
VWW 20450 |
|
Номер версии (идентификационный номер) ПО |
VWW 20450/010 |
Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Технические характеристики
Метрологические и основные технические характеристики весов представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная нагрузка весов Max, т |
100,00 |
|
Минимальная нагрузка весов Min, т |
1,00 |
|
Действительная цена деления (d), поверочный интервал (e), кг |
50 |
|
Число поверочных интервалов (n) |
2000 |
|
Пределы допускаемой погрешности весов при первичной поверке (в эксплуатации) для нагрузки, выраженной в поверочных интервалах (e): - от Min до 500е включ. - св. 500е до Max включ. |
±0,5е (±1,0е) ±1,0е (±2,0е) |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации - температура окружающего воздуха для весового терминала, °С - температура окружающего воздуха для ГПУ с датчиками, °С |
от +15 до +35 от -20 до +40 |
|
Параметры электропитания весов: - напряжение переменного тока, В - частота, Гц |
от 187 до 242 от 49 до 51 |
|
Габаритные размеры платформы ГПУ, мм, не более - длина - ширина |
12000; 8000 1670 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации весов типографским способом, а также методом гравировки на металлическую маркировочную табличку, размещаемую вблизи весового терминала.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы вагонные |
DGW |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Использование по назначению» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 04.07.2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений.
Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
