Платформы измерительные TRMTS1000
| Номер в ГРСИ РФ: | 96357-25 |
|---|---|
| Производитель / заявитель: | OPWILL Technologies (BEIJING) CO., LTD, Китай |
Платформы измерительные TRMTS1000 (далее - платформы) предназначены для измерений характеристик сетей передачи данных: количества передаваемой информации, скорости передачи информации (полосы пропускания).
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96357-25 | |||||||||
| Действует | по 05.09.2030 | |||||||||
| Наименование | Платформы измерительные | |||||||||
| Модель | TRMTS1000 | |||||||||
| Модификации |
TRMTS1000+TRMTS1110 TRMTS1000+TRMTS1410 |
|||||||||
| Приказы |
№1901 от
05.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 5b86ae71-e84a-66d3-7ac2-5b136250c579 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
OPWILL Technologies (BEIJING) CO., LTD, КИТАЙ, RoomA-1445, Level 6, No.28 Shangdi Information Road, Hauidan District, Beijing, 100085
Поверка
| Методика поверки / информация о поверке |
МП-002-2025 Государственная система обеспечения единства измерений. Платформы измерительные TRMTS1000. Методика поверки
(с 05.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96357-25: Описание типа
2025-96357-25.pdf
|
Скачать | 132 КБ | |
|
96357-25: Методика поверки
МП-002-2025
2025-mp96357-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Платформы измерительные TRMTS1000 (далее - платформы) предназначены для измерений характеристик сетей передачи данных: количества передаваемой информации, скорости передачи информации (полосы пропускания).
Описание
Принцип действия платформ основан на формировании и анализе тестовых сигналов с заданными параметрами, имеющих определенный объем информации, передаваемых и принимаемых по сети передачи данных.
Конструктивно платформы выполнены в виде моноблочного переносного прибора, в который установлен измерительный модуль тестирования пакетных сетей, предназначенный для измерений различных характеристик сетей передачи данных. На передних панелях платформ расположен цветной сенсорный дисплей, который отображает информацию и обеспечивает управление, а также кнопка и индикатор питания. Соединители, используемые при тестировании, расположены на встроенных модулях на верхней панели платформ. Также на верхней панели расположены разъем питания, визуальный локатор повреждений (VFL), аудиовыход, 4 разъема USB, 2 разъема RJ-45.
Платформы выпускаются в следующих модификациях, в зависимости от встроенного измерительного модуля: TRMTS1000+TRMTS1110, TRMTS1000+TRMTS1410.
TRMTS1000+TRMTS1110 - модификация платформы с модулем тестирования пакетных сетей до 100 Гбит/с;
TRMTS1000+TRMTS1410 - модификация платформы с модулем тестирования пакетных сетей до 400 Гбит/с.

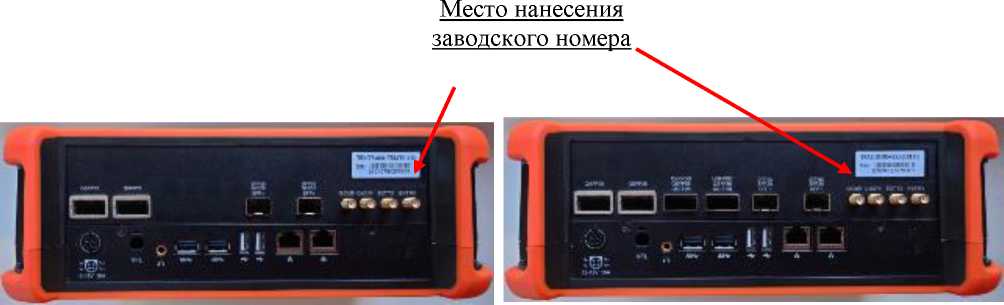

Заводские номера, однозначно идентифицирующие каждый экземпляр платформ, наносятся на верхнюю панель в форме шильды, содержащей заводской номер в цифровом формате методом наклеивания.

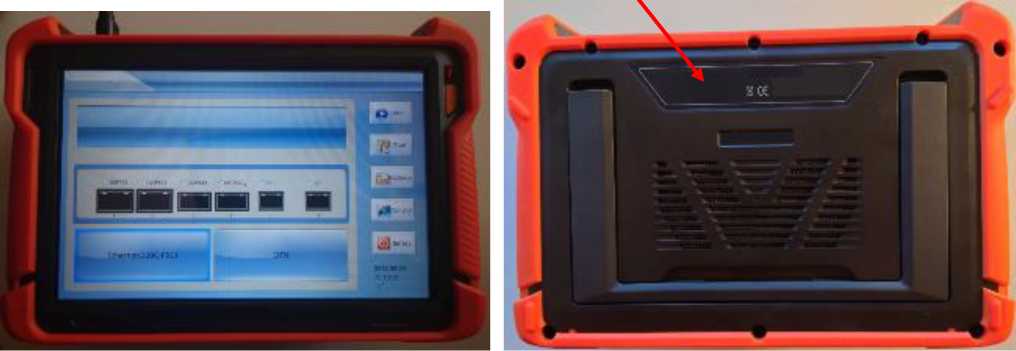

Внешний вид платформ, места нанесения заводского номера и знака утверждения типа представлены на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование не предусмотрено.
Место нанесения знака
утверждения типа

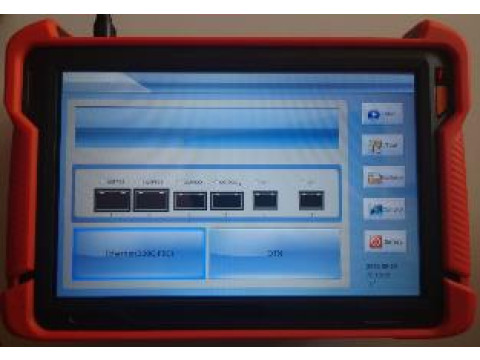

Передняя панель
Задняя панель

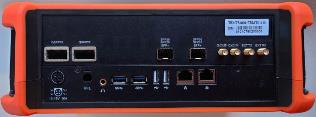

Верхняя панель (TRMTS1000+TRMTS1110)

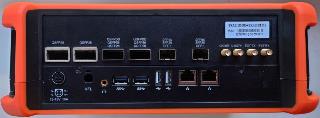

Верхняя панель (TRMTS1000+TRMTS1410)
Рисунок 1 - Внешний вид платформ
Программное обеспечение
Платформы имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части. Специализированное ПО является метрологически значимым. Запись ПО осуществляется в процессе производства.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
недоступно |
|
Номер версии (идентификационный номер) ПО |
V1.1.X.XXX |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
TRMTS1000+ TRMTS1110 |
TRMTS1000+ TRMTS1410 | |
|
Диапазон формирования/измерений количества информации, байт |
от 64 до 1011 |
от 64 до 4-1011 |
|
Пределы допускаемой абсолютной погрешности формирования/измерений количества информации при передаче/приеме количества информации менее или равно 100 кбайт1), байт |
±10 | |
|
Пределы допускаемой абсолютной погрешности формирования/измерений количества информации при передаче/приеме количества информации более 100 кбайт1), байт |
±1-10-4-K2) | |
|
Диапазон формирования/измерений скорости передаваемой информации, бит/с |
от 512 до 1011 |
от 512 до 4-1011 |
|
Пределы допускаемой относительной погрешности формирования/измерений скорости передаваемой информации1), % |
±1 | |
|
1) при нормальных условиях применения 2) К- количество переданной/принятой информации, байт | ||
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
15±1 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
287 х 198 х 102 |
|
Масса, кг, не более |
4,0 |
|
Условия применения: - нормальные: - температура окружающей среды, °С - относительная влажность без конденсации, % - рабочие: - температура окружающей среды, °С - относительная влажность без конденсации, %, не более |
от +15 до +35 от 45 до 80 от -10 до +50 95 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и в виде наклейки на заднюю панель корпуса платформы методом наклеивания.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Платформа измерительная |
TRMTS1000 |
1 шт. |
|
Комплект принадлежностей |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
изложены в разделе 2 «Тестирование Ethernet. Основные шаги тестирования» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1707 «Об утверждении Государственной поверочной схемы для средств измерений количества переданной (принятой) информации (данных) и величин параметров пакетных сетей передачи данных»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия OPWILL Technologies (BEIJING) CO., LTD, Китай.
