Антенны рамочные измерительные НРА-02МК
| Номер в ГРСИ РФ: | 96359-25 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | ООО "НПП НИФРИТ", г.Москва |
Антенны рамочные измерительные НРА-02МК (далее - антенны НРА-02МК) предназначены для преобразования напряженности переменного магнитного поля в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) для измерений напряженности магнитного поля.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96359-25 | |||||||||||||||
| Действует | по 05.09.2030 | |||||||||||||||
| Наименование | Антенны рамочные измерительные | |||||||||||||||
| Модель | НРА-02МК | |||||||||||||||
| Модификации |
НРА 02М НРА 02К |
|||||||||||||||
| Приказы |
№1901 от
05.09.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | cc4d8125-77a5-cbce-31f4-12517053ea82 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «НПП НИФРИТ», РОССИЯ, 124460, г. Москва, г. Зеленоград, 2-ой Западный проезд, д.1, стр. 1, оф. 105
Поверка
| Методика поверки / информация о поверке |
МП НРА-02МК-2025 Государственная система обеспечения единства измерений. Антенны рамочные измерительные НРА-02МК. Методика поверки
(с 05.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
96359-25: Описание типа
2025-96359-25.pdf
|
Скачать | 328.6 КБ | |
|
96359-25: Методика поверки
МП НРА-02МК-2025
2025-mp96359-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Антенны рамочные измерительные НРА-02МК (далее - антенны НРА-02МК) предназначены для преобразования напряженности переменного магнитного поля в напряжение переменного тока и в комплекте с измерительным приемником (селективным микровольтметром, анализатором спектра) для измерений напряженности магнитного поля.
Описание
Принцип действия антенн НРА-02МК основан на преобразовании наведенной под действием магнитного поля на экранированной рамке антенны НРА-02МК ЭДС в сигнал, пропорциональный напряженности магнитного поля, дальнейшем усилении сигнала и передаче его в коаксиальный тракт с волновым сопротивлением 50 Ом.
Антенны НРА-02МК имеют две модификации: антенна НРА-02М и антенна НРА-02К. Модификации отличаются способом электоропитания, габаритными размерами и весом.
Антенны НРА-02МК представляют собой многовитковую рамку (экранированная рамка), конструктивно объединенную с дифференциальным усилителем. К выходному ВЧ соединителю подключается кабель соединительный.
Усилитель согласовывает импеданс антенн НРА-02МК с волновым сопротивлением выходного ВЧ соединителя и усиливает сигнал.
В ручке антенны НРА-02М расположены элементы питания (встроенная батарея питания), а также стабилизатор напряжения питания постоянного тока и выходной ВЧ соединитель.
В комплект поставки антенны НРА-02М входит устройство зарядное.
Электропитание антенны НРА-02К осуществляется от внешнего источника питания, входящего в комплект поставки.

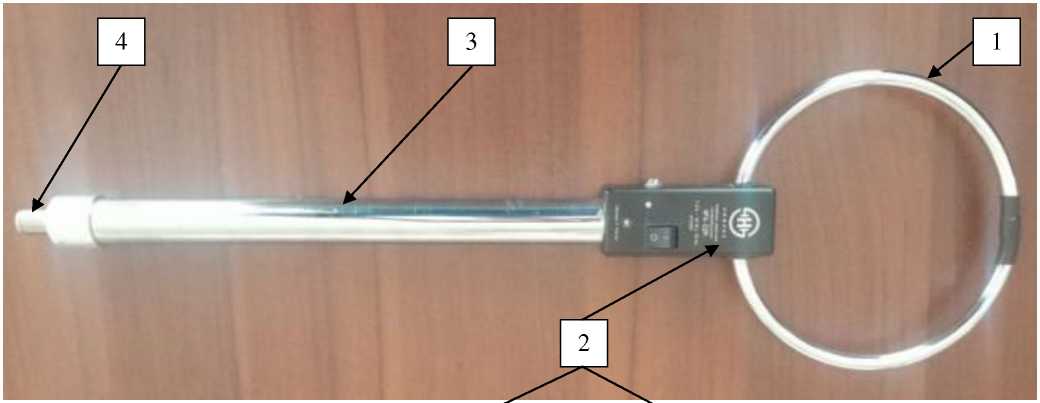

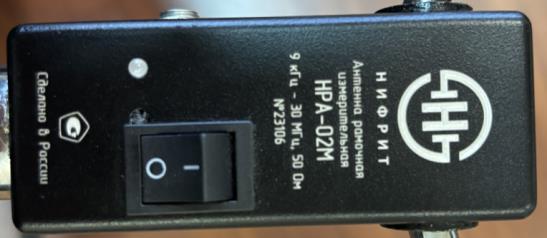

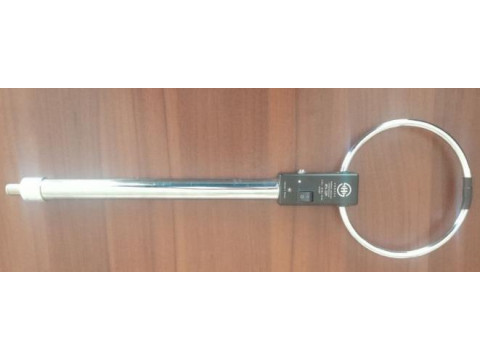

Общий вид антенны НРА-02М представлен на рисунке 1.

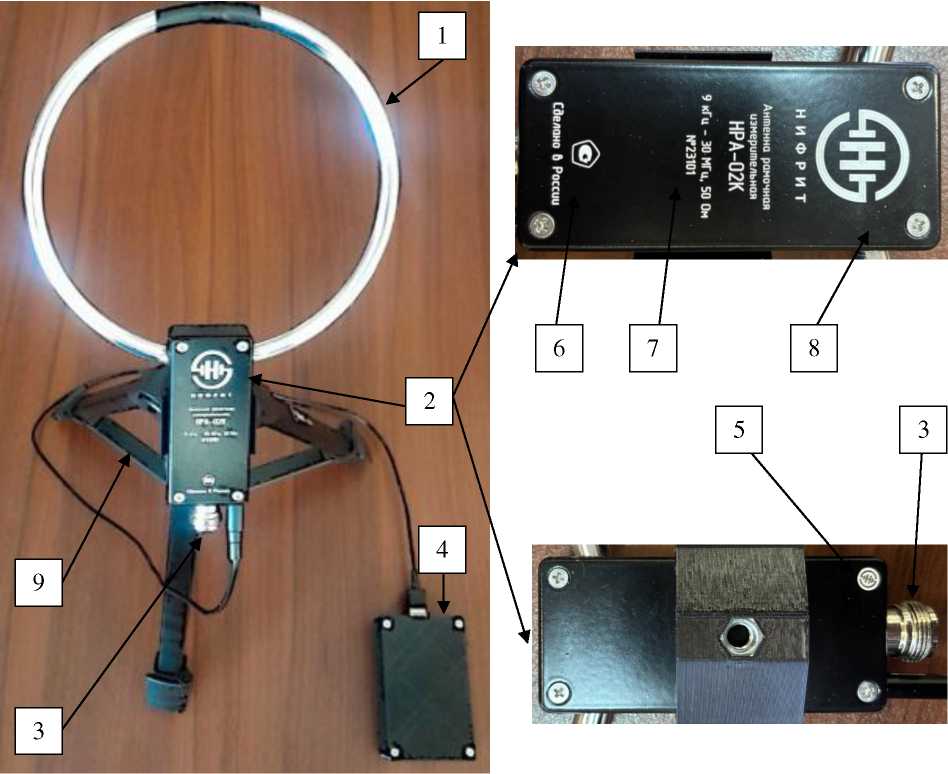

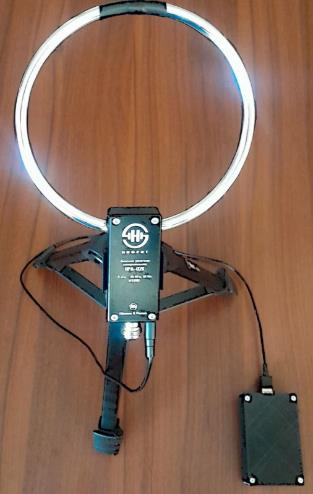

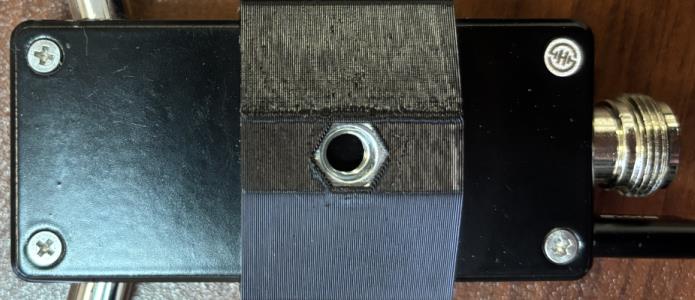

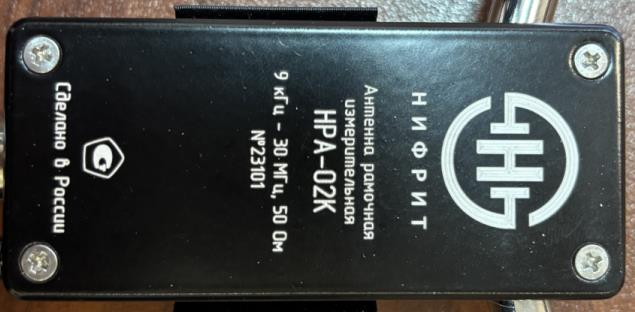

Общий вид антенны НРА-02К представлен на рисунке 2.

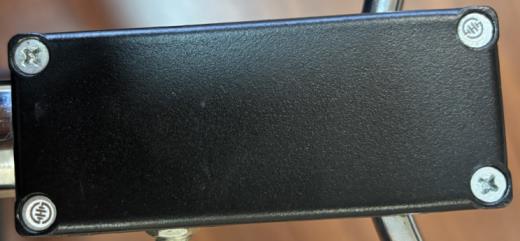

Схема пломбировки антенны НРА-02М от несанкционированного доступа представлена на рисунке 1.
Схема пломбировки антенны НРА-02К от несанкционированного доступа представлена на рисунке 1.
Место нанесения знака утверждения типа антенны НРА-02М представлено на рисунке 1.
Место нанесения знака утверждения типа антенны НРА-02К представлено на рисунке 2.
Место нанесения заводского номера антенны НРА-02М в виде 5 (пяти) цифр представлено на рисунке 1.
Место нанесения заводского номера антенны НРА-02К в виде 5 (пяти) цифр представлено на рисунке 2.
Место нанесения знака поверки антенны НРА-02М в правом верхнем углу лицеой панели корпуса дифференциального усилителя представлено на рисунке 1.
Место нанесения знака поверки антенны НРА-02К в правом верхнем углу лицеой панели корпуса дифференциального усилителя представлено на рисунке 2.
1 - экранированная рамка;
2 - дифференциальный усилитель;
3 - ручка антенны;
4 - выходной ВЧ соединитель;
5 - место пломбирования от несанкционированного доступа;
6 - место нанесения знака утверждения типа;
7 - место нанесения заводского номера;
8 - возможное место нанесения знака поверки
Рисунок 1 - Общий вид антенны НРА-02М с местами пломбирования от несанкционированного доступа и местами нанесения знака утверждения типа, заводского номера и знака поверки
1
2
4
9
3
7
3
6
8
5
1 - экранированная рамка;
2 - дифференциальный усилитель;
3 - выходной ВЧ соединитель;
4 - источник питания;
5 - место пломбирования от несанкционированного доступа;
6 - место нанесения знака утверждения типа;
7 - место нанесения заводского номера;
8 - возможное место нанесения знака поверки;
9 - штатив
Рисунок 2 - Общий вид антенны НРА-02К с местами пломбирования от несанкционированного доступа и местами нанесения знака утверждения типа, заводского номера и знака поверки
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот /, МГц |
от 0,009 до 30 включ. |
|
Диапазон изменения коэффициента калибровки, дБ (1 Ом-^м-1) |
от -30 до -8 включ. |
|
Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ |
±2,0 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип выходного ВЧ соединителя |
N (розетка) |
|
Питание антенны НРА-02М |
от встроенной батареи питания |
|
Питание антенны НРА-02К |
от внешнего источника питания |
|
Время установления рабочего режима, мин, не более |
5 |
|
Максимальная измеряемая величина напряженности магнитного поля, мА^м-1, не менее |
20 |
|
Напряжение собственных шумов иш при полосе пропускания Af |
не более значений, приведенных в таблице 3 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Масса, кг, не более антенны НРА-02М антенны НРА-02К |
0,50 0,15 |
|
Габаритные размеры антенны НРА-02М , мм, не более: - длина - ширина - высота |
540 160 35 |
|
Габаритные размеры антенны НРА-02К , мм, не более: - длина - ширина - высота |
235 160 30 |
|
Условия применения: | |
|
- температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт.ст.) - относительная влажность воздуха, %, |
от +18 до +28 от 84,0 до 106,7 (от 630 до 800) от 30 до 80 |
аблица 3 - Напряжение собственных шумов иш
|
/, МГц |
0,009 |
0,015 |
0,1 |
0,5 |
1 |
10 |
30 |
|
А/, кГц |
0,2 |
9 | |||||
|
Uш , дБ (1 мкВ) |
35,0 |
35,0 |
40,0 |
25,0 |
20,0 |
10,0 |
10,0 |
Знак утверждения типа
наносится на титульный лист документов ПНРМ.464653.111 РЭ «Антенна рамочная измерительная НРА-02М. Руководство по эксплуатации», ПНРМ.464653.111 ФО «Антенна рамочная измерительная НРА-02М. Формуляр» типографским способом и на корпус антенны НРА-02М в виде наклейки, выполненной типографским способом; на титульный лист документов ПНРМ.464653.112 РЭ «Антенна рамочная измерительная НРА-02К. Руководство по эксплуатации», ПНРМ.464653.112 ФО «Антенна рамочная измерительная НРА-02К. Формуляр» типографским способом и на корпус антенны НРА-02К в виде наклейки, выполненной типографским способом.
Комплектность
Таблица 4 - Комплектность антенны НРА-02М:
|
Наименование, тип |
Обозначение |
Количество |
|
Антенна рамочная измерительная НРА-02М |
ПНРМ.464653.111 |
1 шт. |
|
Устройство зарядное «Калибр» |
101275 |
1 шт. |
|
Штатив* |
1 шт. | |
|
Кабель соединительный |
НКС3-11-11-3000 |
1 шт. (длина 3,0 м) |
|
Формуляр |
ПНРМ.464653.111 ФО |
1 экз. |
|
Руководство по эксплуатации |
ПНРМ.464653.111 РЭ |
1 зкз. |
|
Футляр (чемодан-кейс) |
1 шт. | |
|
* - поставляется по отдельному заказу | ||
Таблица 5 - Комплектность антенны НРА-02К
|
Наименование, тип |
Обозначение |
Количество |
|
Антенна рамочная измерительная НРА-02К |
ПНРМ.464653.112 |
1 шт. |
|
Блок питания Н-5АБ |
1 шт. | |
|
Штатив* | ||
|
Кабель соединительный |
НКС3-11-11-3000 |
1 шт. (длина 3,0 м) |
|
Формуляр |
ПНРМ.464653.112 ФО |
1 экз. |
|
Руководство по эксплуатации |
ПНРМ.464653.112 РЭ |
1 зкз. |
|
Футляр (чемодан-кейс) |
1 шт. | |
|
* - поставляется по отдельному заказу | ||
Сведения о методах измерений
приведены в разделе 7 «Порядок работы» документа ПНРМ.464653.111 РЭ «Антенна рамочная измерительная НРА-02М. Руководство по эксплуатации» и в разделе 7 «Порядок работы» документа ПНРМ.464653.112 РЭ «Антенна рамочная измерительная НРА-02К. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта № 3469 от 30.12.2019 «Об утверждении Государственной поверочной схемы для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц»;
ПНРМ.464653.111 ТУ «Антенна рамочная измерительная НРА-02МК. Технические условия».
Другие Антенны измерительные
