Излучатели ОИ АЧТ Айболит 32-43/20
| Номер в ГРСИ РФ: | 96360-25 |
|---|---|
| Производитель / заявитель: | ЗАО "НПЛ "Метропир", г.С.-Петербург |
Излучатели ОИ АЧТ Айболит 32-43/20 (далее-излучатели) предназначены для воспроизведения, хранения и передачи единицы температуры в диапазоне от плюс 32 °С до плюс 43 °С в лабораторных условиях и применяются в качестве рабочего эталона 2-го разряда согласно части 3 Государственной поверочной схемы для средств измерений температуры, утвержденной приказом Росстандарта от 19.11.2024 № 2712.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96360-25 | ||||||
| Действует | по 05.09.2030 | ||||||
| Наименование | Излучатели | ||||||
| Модель | ОИ АЧТ Айболит 32-43/20 | ||||||
| Приказы |
№1901 от
05.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 9be1203e-fc61-b424-bf8a-4fb6aefc4476 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НПЛ «Метропир», РОССИЯ, 198097, Россия, г. Санкт-Петербург, вн. тер. г. муниципальныйокруг Нарвский округ, ул. Трефолева, д. 2, литера в, этаж 2, помещ. 1
Поверка
| Методика поверки / информация о поверке |
МП 2412-0600-2025 Государственная система обеспечения единства измерений. Излучатели ОИ АЧТ Айболит 32-43/20. Методика поверки
(с 05.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96360-25: Описание типа
2025-96360-25.pdf
|
Скачать | 145.2 КБ | |
|
96360-25: Методика поверки
МП 2412-0600-2025
2025-mp96360-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Излучатели ОИ АЧТ Айболит 32-43/20 (далее-излучатели) предназначены для воспроизведения, хранения и передачи единицы температуры в диапазоне от плюс 32 ОС до плюс 43 ос в лабораторных условиях и применяются в качестве рабочего эталона 2-го разряда согласно части 3 Государственной поверочной схемы для средств измерений температуры, утвержденной приказом Росстандарта от 19.11.2024 № 2712.
Описание
Принцип действия излучателя основан на законах Стефана-Больцмана и Планка, связывающих температуру черного тела и яркость его излучения.
Конструктивно излучатели состоят из полостного излучателя в виде модели абсолютно черного тела (АЧТ) с коэффициентом излучения 0,998 в спектральном интервале 8-14 мкм, размещенного в термостате с исполнительными элементами. Температура внутри полости излучателей формируется посредством нагрева теплоносителя при пропускании электрического тока через нагревательный резистивный элемент.
Излучатели выполнены в моноблочном корпусе.
На лицевой части корпуса находится панель управления, на которой расположены световые индикаторы режима работы излучателя и кнопка управления включения нагрева, а также измеритель - регулятор микропроцессорный ТРМ10 (рег. № 17023-08). Измеритель - регулятор микропроцессорный ТРМ10 обеспечивает задание и поддержание температурного режима, внутри термостата излучателя. В качестве датчика температуры обратной связи измерителя - регулятора микропроцессорного ТРМ10 выступает термометр сопротивления платиновый вибропрочный эталонный, с помощью которого проводится измерение температуры внутри термостата. Действительные значения температуры полости излучателя отображаются на индикаторе цифрового эталонного термометра ТЦЭ-005 (рег. № 40719-15).

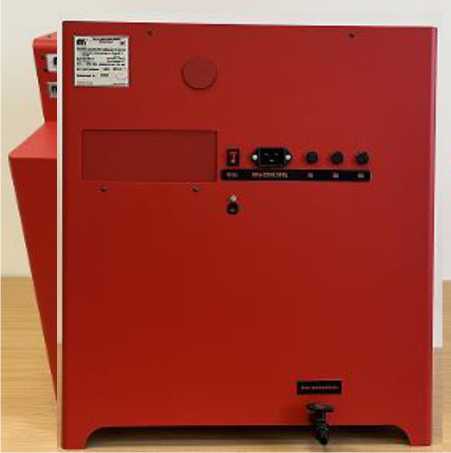

На оборотной стороне излучателя расположены клавиша включения излучателя, разъем для подключения кабеля питания, блок предохранителей и сливной кран.
Маркировка излучателей выполнена в виде стойкой к истиранию наклейке на оборотной стороне излучателя.
Наклейка содержит: наименование предприятия-изготовителя, товарный знак предприятия - изготовителя, наименование СИ, знак утверждения типа, наименование программного обеспечения (далее - ПО) и номер версии, заводской номер по принятой нумерации предприятия - изготовителя в формате не менее 4 арабских цифр; дата изготовления, веб-сайт изготовителя, надпись «Сделано в России».
Нанесение знака поверки на излучатели не предусмотрено.

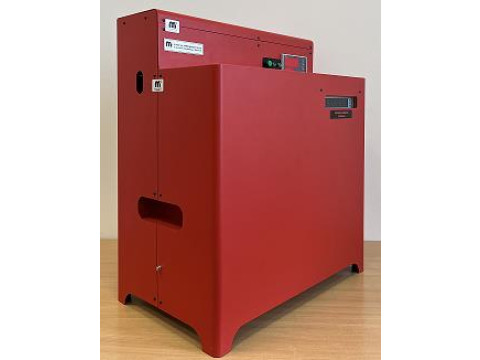

Общий вид средства измерений представлен на рисунке 1.
Рисунок 1 - Общий вид излучателя

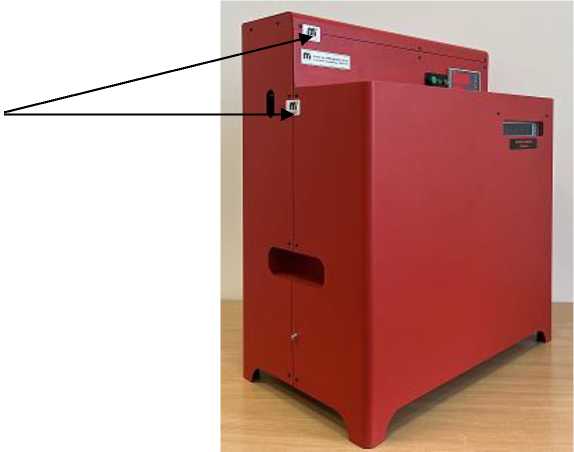

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Пломбы
Рисунок 2 - Схема пломбирования излучателя от несанкционированного доступа

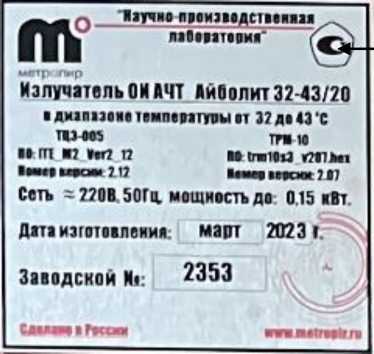

Наклейка на оборотной корпуса излучателя представлена на рисунке 3.
Рисунок 3 - Наклейка на корпусе излучателя
Место нанесения знака утверждения типа
Программное обеспечение
Излучатели функционируют под управлением измерителя - регулятора микропроцессорного ТРМ10, имеющего встроенное специальное программное обеспечение, которое является неотъемлемой частью прибора. ПО позволяет осуществлять функции сбора, обработки, хранения калибровочных характеристик и индикации установочных значений температуры.
Действительные значения температуры излучателя отображаются на индикаторе цифрового эталонного термометра ТЦЭ-005.
Версия встроенного ПО доступна только на этапе производства.
Конструкция излучателей исключает возможность несанкционированного влияния на встроенное ПО, и измерительную информацию. Корпус опломбирован.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077-2014. Метрологические характеристики.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для измерителя -регулятора микропроцессорног о ТРМ10 |
Значение для термометра цифрового эталонного ТЦЭ-005 |
|
Идентификационное наименование ПО |
trm10s3_v207.hex |
ITE_M2_Ver2_12 |
|
Номер версии (идентификационный номер) |
2.хх* |
2.хх* |
|
Цифровой идентификатор ПО |
- |
- |
|
х*- цифры от 0 до 9 (метрологически незначимая часть) |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизводимой температуры, °С |
от +32 до +43 |
|
Доверительные границы погрешности воспроизведения температуры при доверительной вероятности 0,95, не более |
±0,1 |
|
Нестабильность поддержания температуры на заданном стационарном температурном режиме, °С, не более |
±0,05 |
|
Дрейф температуры излучателя за 15 минут, °С, не более |
±0,05 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Размеры излучающей полости, мм: - диаметр - глубина |
20 200 |
|
Время выхода излучателя на стационарный режим на нижнем пределе температурного диапазона, мин, не более |
75 |
|
Габаритные размеры (длина* ширина х высота), мм, не более |
500 * 300 * 535 |
|
Масса, кг, не более |
19 |
|
Потребляемая мощность, В^А, не более |
150 |
|
Напряжение питания переменным током, В Частота, Гц |
от 198 до 242 от 49,5 до 50,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +15 до +25 от 20 до 80 от 97,3 до 105,3 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Среднее время наработки до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
5 |
|
Гарантийный срок, месяцев |
12 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на наклейку на корпус излучателя (рисунок 3).
Комплектность
аблица 5 - Комплектность излучателей ОИ АЧТ Айболит 32-43/20
|
Наименование |
Обозначение |
Количество |
|
Излучатель |
ОИ АЧТ Айболит 32-43/20 |
1 шт. |
|
Кабель сетевой |
- |
1 шт. |
|
Руководство по эксплуатации |
1 шт. | |
|
Сумка упаковочная |
- |
1 шт. |
Сведения о методах измерений
приведены в руководстве по эксплуатации «Излучатели ОИ АЧТ Айболит 32-43/20. Руководство по эксплуатации», раздел 10 «Работа и методика измерений».
Нормативные документы
Государственная поверочная схема для средств измерений температуры, ч.3, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 19.11.2024 № 2712;
Технические условия ТУ 421100-31977824-2023 «Излучатели ОИ АЧТ Айболит 32-43/20».
