Расходомеры массовые TTAC
| Номер в ГРСИ РФ: | 96374-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Nanjing Tianti Automation Equipment Corp, КИТАЙ |
Расходомеры массовые TTAC (далее - расходомеры) предназначены для измерений массового расхода (массы) и плотности жидкости, нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96374-25 | ||||||||||||||||||
| Действует | по 09.09.2030 | ||||||||||||||||||
| Наименование | Расходомеры массовые | ||||||||||||||||||
| Модель | TTAC | ||||||||||||||||||
| Модификации |
F+HA015PK F+HA015K F+HA025K F+HA150K F+HA250K |
||||||||||||||||||
| Приказы |
№1913 от
09.09.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | a0f3cc76-9f1b-eab4-65b8-31f76f1e4dae | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
Nanjing Tianti Automation Equipment Corp, КИТАЙ, No.1, Jinxin East Road, Jiangning Economic And Technological Development Zone, Nanjing City, Jiangsu
Поверка
| Методика поверки / информация о поверке |
РТ-МП-583-208-2025 Государственная система обеспечения единства измерений. Расходомеры массовые TTAC. Методика поверки
(с 09.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
при измерении массового расхода (массы) нефти
5 лет
при измерении массового расхода (массы) остальных жидкостей
1 год
канал измерений плотности
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96374-25: Описание типа
2025-96374-25.pdf
|
Скачать | 390.8 КБ | |
|
96374-25: Методика поверки
РТ-МП-583-208-2025
2025-mp96374-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Расходомеры массовые TTAC (далее - расходомеры) предназначены для измерений массового расхода (массы) и плотности жидкости, нефти и нефтепродуктов.
Описание
Принцип измерения основан на эффекте Кориолиса, возникающего при движении измеряемой среды по изогнутой трубке, совершающей поперечные колебания с частотой вынуждающей силы, создаваемой катушкой индуктивности при пропускании через нее электрического тока заданной частоты. Для обеспечения баланса в приборе установлены две трубки, колеблющиеся в противофазе. Возникающие силы Кориолиса тормозят движение первой по потоку половины трубки и ускоряют движение второй половины. Возникающая вследствие этого разность фаз колебаний двух половин трубки, пропорциональна массовому расходу.
Расходомеры состоят из первичного преобразователя расхода (далее - ППР) и вторичного преобразователя (далее - ВП). ППР представляет собой сенсорную часть расходомера, встраиваемую непосредственно в трубопровод. Сигналы с ППР поступают на ВП, где происходит обработка, вычисление и индикация и (или) формирование выходных сигналов. Передача измеренных значений может осуществляться с помощью частотно - импульсного выхода, токового выхода, цифрового выхода (RS485), протокола HART. Также ВП имеет жидкокристаллический дисплей и элементы управления в виде сенсорных кнопок. ВП соединен с ППР с помощью кабеля (максимальная длина кабеля 10 м).
Расходомеры выпускаются в модификациях: F+HA015K, F+HA015PK (3D-печать основных деталей расходомера), F+HA025K, F+HA040K, F+HA050K, F+HA080K, F+HA100K, F+HA150K, F+HA200K, F+HA250K, которые отличаются друг от друга формой трубок ППР, номинальными диаметрами.
Защита от несанкционированного доступа осуществляется путем пломбирования ВП с помощью проволоки и пломбы.

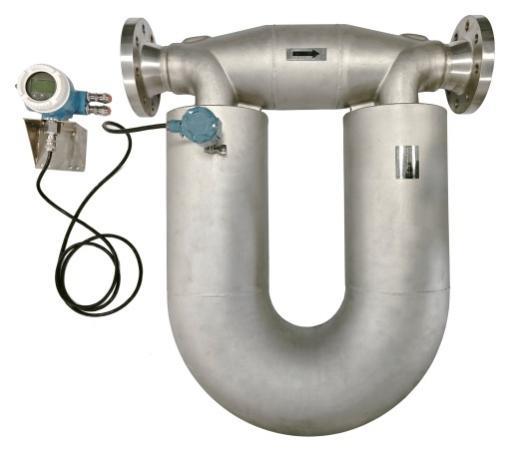

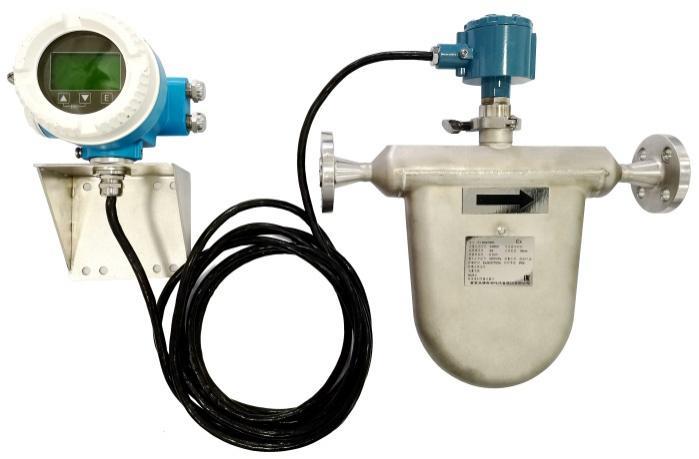

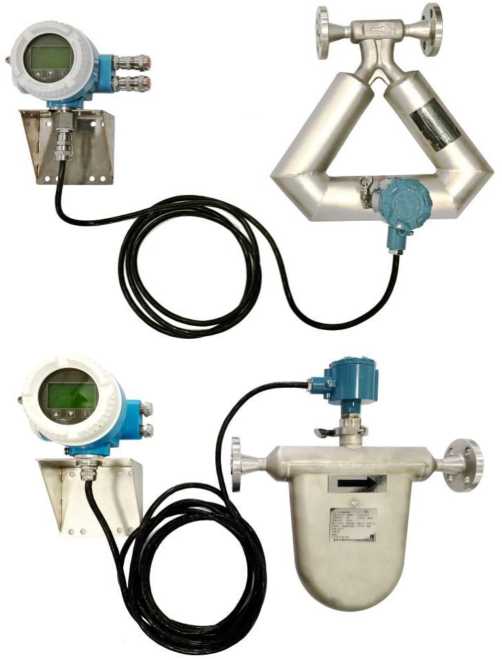

Общий вид расходомеров представлен на рисунке 1.

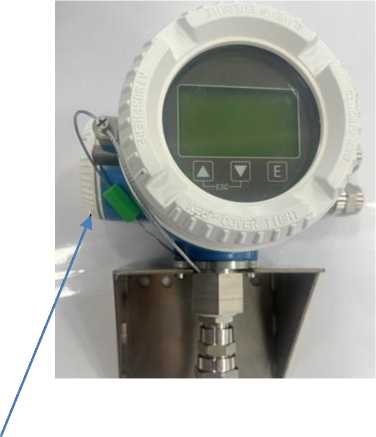

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Серийный номер расходомеров наносится на шильдик ППР и ВП в цифровом формате методом лазерной гравировки в соответствии с рисунком 3.
а)
Место пломбировки
от несанкционированного доступа
Рисунок 2 - Схема пломбировки от несанкционированного доступа
.S/N:241143
No. Сер.
12.2024
Запрещено вскрывать при подключённом питании
Ном.напряжение.в: (15-40) VDC LI1L
Температура окружающей среды от: -4О'С~+6О"С маркировка: 1 Ex db ib НС Тб.. .Т1 Gb X IP66
а)
Ех:1Ех db ib II) No. Сер. у'
’6...Т1 GbX Класс защиты:!Р66
Дата изготовления 12.2024
Врш)д :4...2О mA/Frequency-Pulse/Rs485/Hart
S Nanjing Tianti Automation Equipment Corp No.l, Jinxin East Road, Jiangning Economic And
О Technological Development Zone, Nanjing City, Jiangsu,China О
Расходомеры массовые TTAC (<>/
Модификация^ HA100K S/N:231143 \
Материалов BR100 mm \
5:±0.15% / PN:5000 kPa \
Измеряемая средагжидкость
б)
Место нанесения
серийного номера
Место нанесения знака утверждения типа
Рисунок 3 - Место нанесения знака утверждения типа и серийного номера а) на ВП; б) на ППР
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет массового расхода, массы и плотности жидкости. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, настройку и диагностику аппаратной части расходомеров, преобразование измеренных значений в нормированный частотно-импульсный, цифровой или аналоговый сигналы.
Нормирование метрологических характеристик расходомеров проведено с учетом того, что ПО является неотъемлемой частью расходомеров.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО_______________________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TS_Ver |
|
Номер версии (идентификационный номер) ПО |
1.00 1.ХХ |
|
«Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
F+ HA015K |
F+ HA015PK |
F+ HA025K |
|
Номинальный диаметр, DN, |
15 |
15 |
25 |
|
Диапазон измерений массового расхода жидкости, кг/ч |
от 350 до 6500 |
от 350 до 6500 |
от 1600 до 21500 |
|
Стабильность нуля, Z, кг/ч |
0,35 |
0,35 |
1,6 |
|
Пределы допускаемой относительной погрешности измерения массы (массового расхода) жидкости, %, Змж |
±0,15; ±0,20 | ||
Продолжение таблицы 2
|
Наименование характеристики |
Значение | ||
|
Модификация |
F+ HA040K |
F+ HA050K |
F+ HA080K |
|
Номинальный диаметр, DN, |
40 |
50 |
80 |
|
Диапазон измерений массового расхода жидкости, кг/ч |
от 3900 до 53000 |
от 6400 до 85000 |
от 18000 до 215000 |
|
Стабильность нуля, Z, кг/ч |
3,6 |
6,0 |
18,0 |
|
Пределы допускаемой относительной погрешности измерения массы (массового расхода) жидкости, %, Змж |
±0,15; ±0,20 | ||
Продолжение таблицы 2
|
Наименование характеристики |
Значение | ||
|
Модификация |
F+ HA100K |
F+ HA150K |
F+ HA200K |
|
Номинальный диаметр, DN, |
100 |
150 |
200 |
|
Диапазон измерений массового расхода жидкости, кг/ч |
от 30000 до 360000 |
от 60000 до 710000 |
от 85000 до 1200000 |
|
Стабильность нуля, Z, кг/ч |
30,0 |
60,0 |
85,0 |
|
Пределы допускаемой относительной погрешности измерения массы (массового расхода) жидкости, %, Змж |
±0,15; ±0,20 | ||
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Модификация |
F+ HA250K |
|
Номинальный диаметр, DN, |
250 |
|
Диапазон измерений массового расхода жидкости, кг/ч |
от 110000 до 1800000 |
|
Стабильность нуля, Z, кг/ч |
110,0 |
|
Пределы допускаемой относительной погрешности измерения массы (массового расхода) жидкости, %, Змж |
±0,15; ±0,20 |
Таблица 3 - Диапазон и погрешность измерений плотности.
|
Наименование характеристики |
Значение |
|
Модификация |
F+ HA025K |
|
Диапазон измерений плотности измеряемой среды, кг/м3 |
от 700 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений плотности измеряемой среды, Ар, кг/м3 |
±2,0 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температур измеряемой среды, °С |
от -190 до +380 |
|
Давление измеряемой среды, МПа, не более |
10 |
|
Напряжение питания постоянного тока, В |
от 15 до 40 |
|
Выходные сигналы - частотно-импульсный, Гц - унифицированный сигнал постоянного тока, мА1) - цифровой |
от 0 до 10000 от 4 до 20 HART, RS-485 (Modbus), |
|
Условия эксплуатации: - температура окружающей среды для, °С - относительная влажность воздуха, при 25 °С, % - атмосферное давление, кПа |
от -40 до +60 от 5 до 95 от 86,0 до 106,0 |
|
Маркировка взрывозащищенности по ГОСТ 31610.0-2014 |
1Ex db ib IIC T6...T1 Gb X |
|
Класс защиты по ГОСТ 14254-2015 |
IP66 |
|
1) Использовать только при технологических операциях. | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
|
Средняя наработка на отказ, ч |
87600 |
Знак утверждения типа
наносится на шильдик методом лазерной гравировки в соответствии с рисунком 3, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомеры массовые |
TTAC |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в п. 3.2 руководства по эксплуатации на расходомеры массовые TTAC.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Приказ Росстандарта от 01.11.2019 № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»
Техническая документация «Nanjing Tianti Automation Equipment Corp», КНР
