Меры толщины двухслойных оптических покрытий (комплект)
| Номер в ГРСИ РФ: | 96387-25 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИОФИ", г.Москва |
Меры толщины двухслойных оптических покрытий (комплект) (далее - комплект мер толщины) предназначены для воспроизведения, хранения и передачи единицы длины в области измерений толщины оптических покрытий рабочим средствам измерений: лазерным, спектральным, многоугловым эллипсометрам и спектральным рефлектометрам, а также их поверки и калибровки.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96387-25 | |||||||||
| Действует | по 10.09.2030 | |||||||||
| Наименование | Меры толщины двухслойных оптических покрытий (комплект) | |||||||||
| Приказы |
№1930 от
10.09.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | edd92f0b-5fd3-c10a-2baf-5426f4aa40dc | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ФГБУ «ВНИИОФИ», РОССИЯ, 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Поверка
| Методика поверки / информация о поверке |
КВФШ.401259.003 МП Государственная система обеспечения единства измерений. Меры толщины однослойных оптических покрытий (комплект). Методика поверки
(с 10.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96387-25: Описание типа
2025-96387-25.pdf
|
Скачать | 137.2 КБ | |
|
96387-25: Методика поверки
КВФШ.401259.003 МП
2025-mp96387-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Меры толщины двухслойных оптических покрытий (комплект) (далее - комплект мер толщины) предназначены для воспроизведения, хранения и передачи единицы длины в области измерений толщины оптических покрытий рабочим средствам измерений: лазерным, спектральным, многоугловым эллипсометрам и спектральным рефлектометрам, а также их поверки и калибровки.
Комплекты мер толщины могут применяться в качестве рабочего эталона согласно Государственной поверочной схеме для средств измерений комплексного показателя преломления и толщины оптических покрытий, утвержденной Приказом Росстандарта от 09.09.2024 № 2154.
Описание
Конструктивно комплект мер толщины представляет собой набор из шести мер диаметром 200 мм из кристаллического кремния Si (вафер), на которых выращены двухслойные покрытия из следующих веществ:
- силицид титана TiSi2/двуокись кремния SiO2;
- нитрид титана TiN/двуокись кремния SiO2;
- алюминий Al/двуокись кремния SiO2;
- двуокись кремния SiO2/аморфный кремний A-Si;
- двуокись кремния SiO2/нитрид кремния Si3N4 (2 меры разной толщины покрытий).
Каждая мера упакована в индивидуальный герметичный пластиковый контейнер, который предохраняет меру от резких ударов и повреждений. На крышке контейнера находится этикетка с маркировкой. Маркировка включает в себя: наименование средства измерений, заводской номер, товарный знак изготовителя, исполнение.
Меры из комплекта мер толщины выпускаются в следующих исполнениях: TiSi2/SiO2, TiN/SiO2, А1/8Ю2, SiO2/A-Si, SiO2/Si3N4.
Комплект мер толщины помещен в тару в виде герметичного ударопрочного кейса для хранения и перевозки. В кейс помещается также набор пинцетов.
Заводской номер комплекта мер толщины, идентифицирующий каждый экземпляр средства измерений, состоит из арабских цифр и наносится типографским способом на этикетку, прикрепляемую на кейс для хранения и перевозки комплекта мер толщины.
Заводской номер мер из комплекта мер толщины, включает в себя: арабские цифры и буквы, нижнее подчеркивание, и наносится типографским способом на этикетку, прикрепляемую на крышку контейнера с мерой из комплекта мер толщины.
Пломбирование комплекта мер толщины не предусмотрено. Нанесение знака поверки на комплект мер толщины не предусмотрено.
Общий вид мер из комплекта мер толщины с обозначением места нанесения заводского номера мер представлен на рисунке 1. Общий вид кейса для хранения и перевозки комплекта мер толщины с обозначением места нанесения заводского номера комплекта мер толщины и места нанесения знака утверждения типа представлен на рисунке 2.

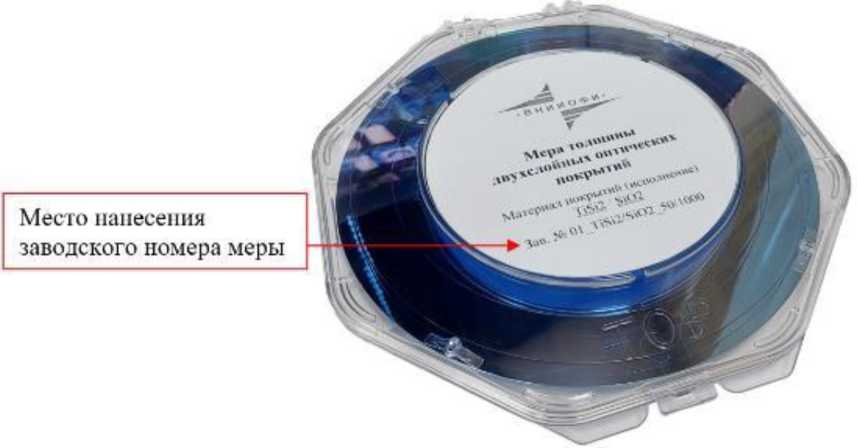

Рисунок 1 - Общий вид индивидуального герметичного пластикового контейнера с мерой толщины двухслойных оптических покрытий

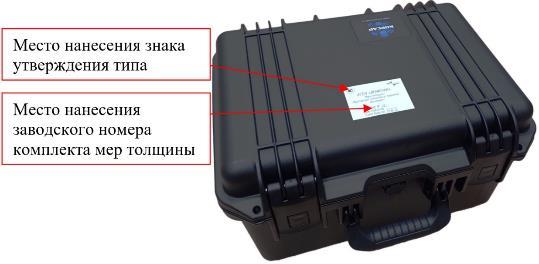

Место нанесения знака утверждения типа
Место нанесения заводского номера комплекта мер толщины

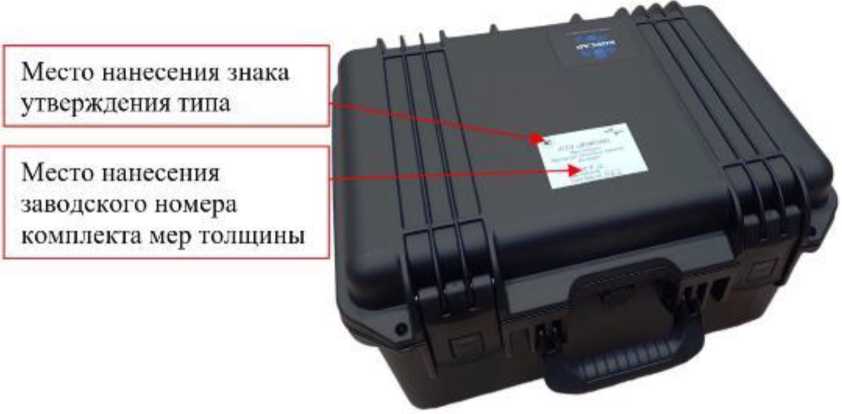

Рисунок 2 - Общий вид кейса для хранения и перевозки мер толщины двухслойных оптических покрытий (комплект)
Технические характеристики
аблица 1 - Метрологические характеристики комплекта мер толщины
|
Наименование характеристики |
Значение |
|
Диапазон допускаемых (номинальных) значений толщин оптического покрытия, нм* - силицид титана TiSi2/двуокись кремния SiO2 - нитрид титана TiN/двуокись кремния SiO2 - алюминий Al/двуокись кремния SiO2 - двуокись кремния SiO2/аморфный кремний A-Si - двуокись кремния SiO2/нитрид кремния Si3N4 - двуокись кремния SiO2/нитрид кремния Si3N4 |
от 46 до 54/от 950 до 1050 от 60 до 80/ от 950 до 1050 от 75 до 85/ от 950 до 1050 от 5 до 8/от 114 до 126 от 12 до 18/ от 76 до 84 от 45 до 55/ от 950 до 1050 |
|
Пределы допускаемой абсолютной погрешности измерений толщин оптического покрытия, нм |
±0,5 |
|
* Действительные значения допускаемых (номинальных) толщин оптического покрытия мер определяются при их первичной поверке | |
аблица 2 - Основные технические характеристики комплекта мер толщины
|
Наименование характеристики |
Значение |
|
Диаметр мер толщины, мм, не более |
200 |
|
Габаритные размеры индивидуального контейнера (длина*ширинахвысота), мм, не более |
220x240x25 |
|
Габаритные размеры ударопрочного кейса (длинахширинахвысота), мм, не более |
412x328x248 |
|
Масса комплекта мер толщины в кейсе, кг, не более |
6 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +19,5 до +20,5 от 45 до 70 от 96 до 104 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и на этикетку, прикрепляемую на кейс для хранения и перевозки комплекта мер толщины, типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Меры толщины двухслойных оптических покрытий |
TiSi2/SiO2 |
1 |
|
(комплект) |
TiN/SiO2 |
1 |
|
Al/SiO2 |
1 | |
|
SiO2/A-Si |
1 | |
|
SiO2/Si3N4 |
2 | |
|
Индивидуальный герметичный пластиковый контейнер |
- |
6 |
|
Герметичный ударопрочный кейс |
Корсар |
1 |
|
Комплект пинцетов |
- |
1 |
|
Паспорт |
КВФШ.401259.003ПС |
1 |
|
Руководство по эксплуатации |
КВФШ.401259.003РЭ |
1 |
Сведения о методах измерений
приведены в главе 2 «Использование изделия по назначению» документа КВФШ. 401259.003РЭ «Руководство по эксплуатации. Меры толщины двухслойных оптических покрытий (комплект)».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 09.09.2024 № 2154 «Об утверждении Государственной поверочной схемы для средств измерения комплексного показателя преломления и толщины оптических покрытий»;
КВФШ.401259.003ТУ. Меры толщины двухслойных оптических покрытий (комплект).
Технические условия.
