Газоанализаторы LGA-4500IC
| Номер в ГРСИ РФ: | 96400-25 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | Фирма "Focused Photonics Inc." (FPI), Китай |
Газоанализаторы LGA-4500IC (далее - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли оксида углерода (СО), диоксида углерода (СО2) в чистых газах и технологических газовых средах с последующей передачей соответствующей информации на верхний уровень.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96400-25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Газоанализаторы | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | LGA-4500IC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1946 от
11.09.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 31899e4d-d705-637a-11ae-11f80099767d | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Focused Photonics (Hangzhou), Inc., КИТАЙ, 760 Bin’an Road, Binjiang District, Hangzhou City, Zhejiang Province
Поверка
| Методика поверки / информация о поверке |
МП 64-221-2025 Государственная система обеспечения единства измерений. Газоанализаторы LGA-4500IC. Методика поверки
(с 11.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96400-25: Описание типа
2025-96400-25.pdf
Файл устарел
|
Скачать | 209.2 КБ | |
|
96400-25: Методика поверки
2025-mp96400-25.pdf
Файл устарел
|
Скачать | 1.8 MБ | |
|
96400-25: Описание типа
2025-96400-25-1.pdf
|
Скачать | 209.2 КБ | |
|
96400-25: Методика поверки
МП 64-221-2025
2025-mp96400-25-1.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Газоанализаторы LGA-4500IC (далее - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли оксида углерода (СО), диоксида углерода (СО2) в чистых газах и технологических газовых средах с последующей передачей соответствующей информации на верхний уровень.
Описание
Принцип действия газоанализаторов - лазерная абсорбционная спектроскопия. Лазерный луч проходит через анализируемую среду и детектируется модулем приемника. Длина волны выходного сигнала лазера соответствует линии поглощения определяемого газа.
Газоанализаторы являются одноканальными стационарными автоматическими приборами непрерывного действия.
Газоанализаторы состоят из четырех основных модулей - излучатель, приемник, блок анализа и блок управления.
Излучение диодного лазера подается из блока анализа в измерительную ячейку и принимается расположенным напротив приемником. Получаемый при преобразовании электрический сигнал подается в блок анализа, где выполняется необходимая обработка, определяется концентрация и ее значение выводится на ЖК дисплей.
В модуле приемника расположен детектор излучения и коммутационная плата.
В блоке управления расположены встроенные датчики температуры и плата управления.
На лицевой пенели газоанализаторов расположены клавиши управления и дисплей, на котором отображаются результаты измерений.
Конструктивно газоанализатор представляет единую моноблочную конструкцию.
Серийные номера газоанализаторов 0AA322550016, 0AA322540148, 0AA322540145, 0AA332550017, 0AA332550018, 0AA332550019, 0AA332550020, 0AA332550021, 0AA332550022, 0AA332550023, 0AA332550024, 0AA332550025, 0AA332550026, 0AA332550027, 0AA332550028, 0AA332550029, 0AA332550030, 0AA332550031, 0AA332550032 нанесены на информационную табличку, закрепленную на корпусе газоанализатора, и имеют буквенно-цифровой формат. Способ нанесения маркировки - лазерная гравировка на стальной пластине.
Корпус изготовлен из алюминиевого сплава, окрашенного в черный цвет.
Ограничение доступа к метрологически значимым элементам газоанализаторов осуществляется путем заливания торцевого соединительного болта компаундом, исключающего его несанкционированное вскрытие.
Нанесение знака поверки на газоанализаторы не предусмотрено.
Общий вид газоанализаторов, информационной таблички с указанием серийного номера и знака утверждения типа, места пломбировки от несанкционированного доступа представлены на рисунках 1-2.
Место пломбировки
Информационная табличка

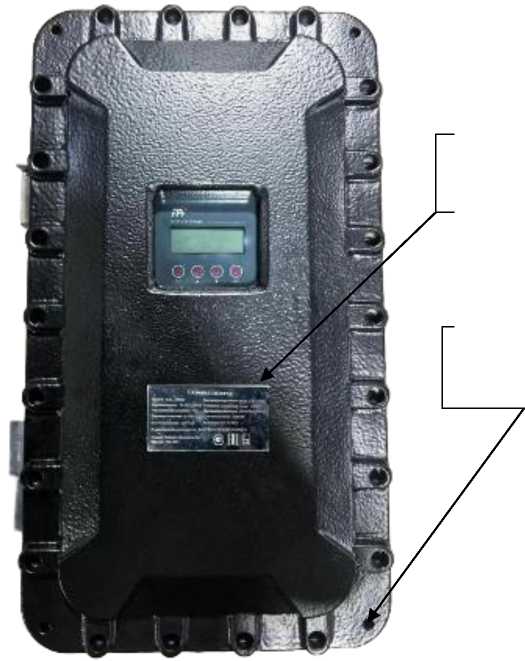

Рисунок 1 - Общий вид газоанализаторов LGA-4500IC с указанием информационной таблички и места пломбировки от несанкционированного доступа
Определяемый компонсиз
Focused Photonics (Hangzhou} Inc. TEL:400-700-7S55
M сергнфккага азрып<нап1игн: ЕАЭС RU C-CN.HA65.B.O1623.''22
Диепмон измерения: (0-200) хи ‘Дазе изготовясмил: 2025-05
Источник пнгаиая: 220VAC № Позиции: 111-AT-60I0
Газоанализатор
Тип СИ: LGA-45001C Температура окружающей среди; (-21)
Серийный номер: 0ЛА332550024 Вяожносаъокружающем средн <934

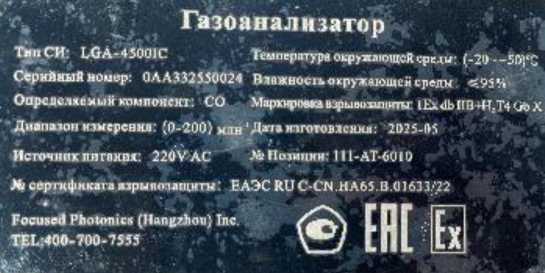

Рисунок 2 - Общий вид информационной таблички с указанием серийного номера, знака утверждения типа
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) газоанализаторов выполняет следующие функции:
- сбор и обработку информации, измеренной приемником, преобразованной через АЦП, расчет объемной доли определяемого компонента в окружающей среде рабочей зоны;
- отображение результатов измерений на дисплее газоанализатора;
- передача результатов измерений по интерфейсам связи;
- формирование аварийных сигналов;
- контроль целостности программных кодов ПО.
Газоанализаторы имеют защиту ПО от преднамеренных и непреднамеренных изменений.
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Идентификационные данные ПО газоанализаторов указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LGA-4500IC |
|
Номер версии (идентификационный номер) ПО |
IFB.100Y*.S1D.XXX** |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
- |
|
Примечания: Y - относится к метрологически незначимой части ПО и принимает значения от C до Z; **Х - относится к метрологически незначимой части ПО и принимает значения от 0 до 9. | |
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 2-5.
Таблица 2 - Наименования определяемых компонентов, диапазоны измерений, пределы
допускаемой основной погрешности газоанализаторов________________________________________
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной погрешности | |
|
абсолютной |
относительной | ||
|
Оксид углерода (СО) |
от 0 до 0,2 % включ. |
±0,008 % |
- |
|
св. 0,2 до 1 % |
- |
±4,0 % | |
|
Оксид углерода (СО) |
от 0 до 20 млн-1 включ. |
±1,2 млн-1 |
- |
|
св. 20 до 200 млн-1 |
- |
±6,0 % | |
|
Диоксид углерода (СО2) |
от 0 до 0,1 % включ. |
±0,003 % |
- |
|
св. 0,1 до 2 % |
- |
±3,0 % | |
|
Примечания: 1) Номинальная цена единицы наименьшего разряда 0,001 млн-1 (%). 2) Определяемые компоненты и диапазоны измерений указаны в паспорте и на информационной табличке газоанализатора | |||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации выходного сигнала, в долях от предела допускаемой основной погрешности |
1,0 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10 °С относительно нормальных условий измерений, в долях от пределов допускаемой основной погрешности |
±0,3 |
|
Пределы допускаемой дополнительной погрешности от изменения относительной влажности окружающей среды в диапазоне рабочих условий эксплуатации на каждые 10 % относительно нормальных условий измерений, в долях от пределов допускаемой основной погрешности* |
±0,5 |
|
Время установления выходного сигнала То,9 , с, не более |
60 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 84,0 до 106,7 |
|
* На вход газоанализатора подается газ после системы пробоподготовки, предназначенной для осушения анализируемого газа. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время прогрева, мин, не более |
60 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока (для коммуникационной платы), В |
от 200 до 240 от 48 до 63 24 |
|
Потребляемая мощность, кВт, не более |
3 |
|
Выходной сигнал: - аналоговый токовый, мА - цифровой |
от 4 до 20 RS-485/RS232 |
|
Габаритные размеры, мм, не более: - длина - высота - ширина |
720 430 230 |
|
Масса, кг, не более |
75 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность (без образования конденсата), %, не более - атмосферное давление, кПа |
от -20 до +50 95 от 84,0 до 106,7 |
|
Маркировка взрывозащиты |
1 Ex db ИВ+Н2Т4 Gb X |
|
Степень защиты корпуса от доступа к опасным частям, попадания внешних твердых предметов и воды по ГОСТ 14254-2015 |
IP 65 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
90000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на информационную табличку, закрепленную на газоанализаторе, способом лазерной гравировки на стальной пластине, а также на титульный лист паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор |
LGA-4500IC |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Комплект принадлежностей |
- |
1 шт. |
|
Упаковка |
- |
1 шт. |
Сведения о методах измерений
приведены в документе «Газоанализаторы LGA-4500IC. Руководство по эксплуатации», раздел 4.2 «Системный режим».
Нормативные документы
Приказ Росстандарта от 31.12.2020 № 2315 Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
