Нагрузки электронные АКИП-1390 (далее по тексту - нагрузки) предназначены для воспроизведения мер электрического сопротивления при испытании, настройке и регулировке блоков питания, батарей питания и других электронных устройств с одновременным измерением входных величин (напряжения постоянного тока, силы постоянного тока и электрической мощности постоянного тока).

Информация по Госреестру

Основные данные

Номер по Госреестру

96401-25

Действует

по 11.09.2030

Наименование

Нагрузки электронные

Модель

АКИП-1390

Модификации

АКИП-1390-2К-80-20-100
АКИП-1390-2К-80-20-200
АКИП-1390-80-40-200
АКИП-1390-80-60-300
АКИП-1390-80-80-400
АКИП-1390-80-80-500
АКИП-1390-600-10-200
АКИП-1390-600-15-300
АКИП-1390-600-30-500

Приказы

№1946 от 11.09.2025 — Об утверждении типов средств измерений

Код идентификации производства

ОС

СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719

Характер производства

Серийное

Идентификатор записи ФИФ ОЕИ

42de1143-77a9-fc75-93cd-4873065609ee

Испытания

Дата	Модель	Заводской номер
23.04.2025	АКИП-1390-600-30-500	M37A230111
23.04.2025	АКИП-1390-600-30-500	M37A230108
23.04.2025	АКИП-1390-80-40-200	M215210136
23.04.2025	АКИП-1390-80-80-500	M365210124

Производитель / Заявитель

Changzhou Tonghui Electronics Co., Ltd, КИТАЙ, 1 Xinzhu Road, Xinbei District, Changzhou, Jiangsu

Поверка

Методика поверки / информация о поверке	МП-ПР-15-2025 Государственная система обеспечения единства измерений. Нагрузки электронные АКИП-1390. Методика поверки (с 11.09.2025)
Межповерочный интервал / Периодичность поверки	1 год
Зарегистрировано поверок	11 Показать результаты
Найдено поверителей	1 Показать поверителей
Успешных поверок (СИ пригодно)	11 (100%)
Неуспешных поверок (СИ непригодно)	0 (0 %)
Актуальность информации	04.01.2026

Найти результаты поверки

Поверители

Онлайн-сервис метрологических услуг

Нагрузки электронные АКИП-1390 поверка на: www.ktopoverit.ru

Онлайн-сервис метрологических услуг

ЗАКАЗАТЬ ПОВЕРКУ

Для запуска приложения необходим JS

Пожалуйста, включите JavaScript или воспользуйтесь другим браузером.

Скачать

96401-25: Описание типа 2025-96401-25.pdf Файл устарел	Скачать	339.9 КБ
96401-25: Методика поверки 2025-mp96401-25.pdf Файл устарел	Скачать	4.4 MБ
96401-25: Описание типа 2025-96401-25-1.pdf	Скачать	339.9 КБ
96401-25: Методика поверки МП-ПР-15-2025 2025-mp96401-25-1.pdf	Скачать	4.4 MБ

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Сведения о методах измерений Нормативные документы

Назначение

Описание

Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок и вращающегося регулятора на лицевой панели нагрузки.

Нагрузки имеют модульную конструкцию и предназначены для установки в двухслотовое шасси АКИП-1390-2 или в пятислотовое шасси АКИП-1390-5. Шасси обеспечивает подключение к установленным модулям напряжения питания, вывод внешних разъемов цифровых интерфейсов RS-232C, LAN, USB, GPIB, вывод разъема аналогового управления и доступ к плавкому предохранителю. Дополнительно на передней панели есть разъем USB для работы с внешней памятью.

Модификации модулей нагрузок, представленные в таблице 1, отличаются количеством каналов, диапазонами установки входных параметров и максимальной мощностью.

Таблица 1 - Модификации нагрузок

Модификации	Количество каналов	Напряжение на нагрузке, В	Ток в нагрузке, А	Максимальная мощность на канал, Вт
АКИП- 1390-2К-80-20-100	2	от 0 до 80	от 0 до 20	100
АКИП- 1390-2К-80-20-200	2	от 0 до 80	от 0 до 20	200
АКИП-1390-80-40-200	1	от 0 до 80	от 0 до 40	200
АКИП-1390-80-60-300	1	от 0 до 80	от 0 до 60	300
АКИП-1390-80-80-400	1	от 0 до 80	от 0 до 80	400
АКИП-1390-80-80-500	1	от 0 до 80	от 0 до 80	500
АКИП-1390-600-10-200	1	от 0 до 600	от 0 до 10	200
АКИП-1390-600-15-300	1	от 0 до 600	от 0 до 15	300
АКИП-1390-600-30-500	1	от 0 до 600	от 0 до 30	500

Модификации шасси представлены в таблице 1.1.

Таблица 1.1 - Модификации шасси

Модификации	Число модулей нагрузки	Напряжение питания, В	Частота, Гц	Максимальная мощность, Вт
АКИП-1390-2	2	от 90 до 130 / от 175 до 253	от 47 до 63	300
АКИП-1390-5	5	от 90 до 130 / от 175 до 253	от 47 до 63	300

На лицевой панели модулей нагрузок расположены:

- кнопка включения/выключения входа модуля нагрузки;

- жидко-кристаллический дисплей, предназначенный для отображения выбранного режима работы нагрузок и значений напряжений, токов и мощности;

- функциональные клавиши, предназначенные для переключения режимов работы нагрузки;

- поворотный регулятор для измерения параметров и навигации по меню.

- клеммы для 2-х или 4-х проводного подключения. Их количество зависит от числа каналов в модификации;

Серийный номер, идентифицирующий каждый экземпляр нагрузок, в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на верхней панели корпуса. Место нанесения серийного номера представлено на рисунке 2. Нанесение знака поверки для нагрузок АКИП-1390 не предусмотрено.

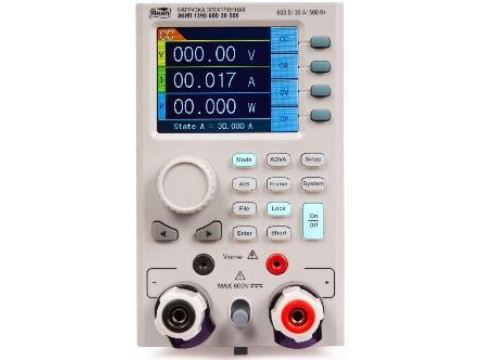

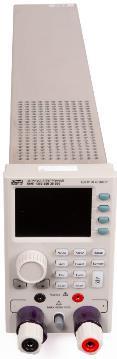

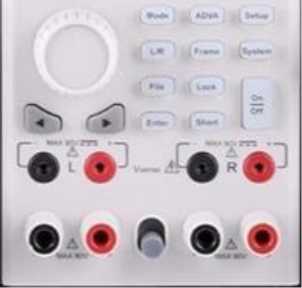

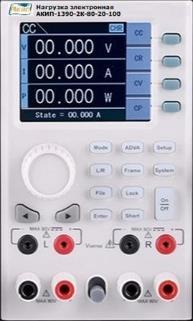

Рисунок 1 - Вид передней панели 1-канальных и 2-канальных модификаций АКИП-1390 с местом нанесения знака утверждения типа (А)

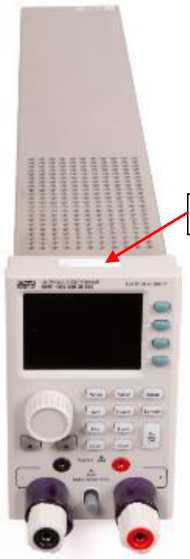

Рисунок 2 - Вид верхней панели с местом нанесения серийного номера (Б)

Для предотвращения несанкционированного доступа к внутренним частям нагрузок пломбируется один из крепежных винтов на корпусе. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

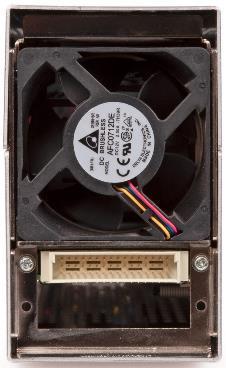

Рисунок 3 - Вид задней панели с местами пломбировки корпуса нагрузки (Г)

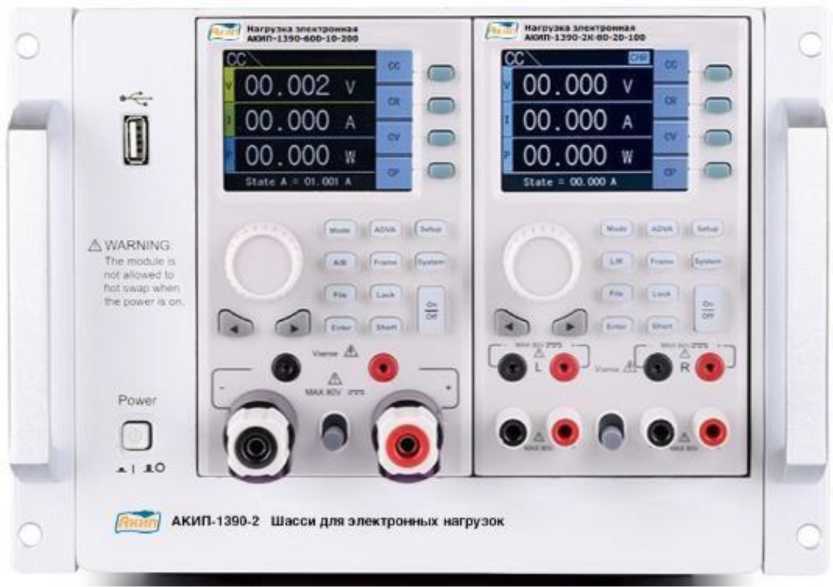

Рисунок 4 - Вид передней панели шасси АКИП-1390-2 с нагрузками

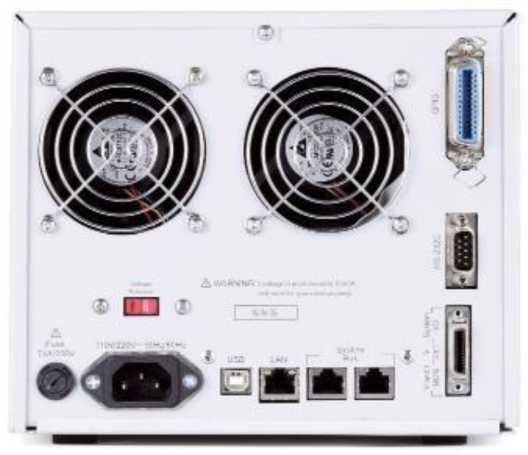

Рисунок 5 - Вид задней панели шасси АКИП-1390-2

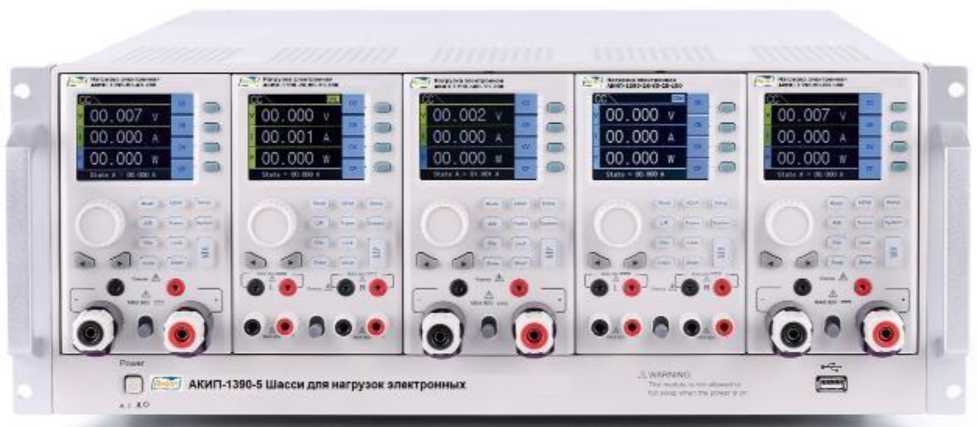

Рисунок 6 - Вид передней панели шасси АКИП-1390-5 с нагрузками

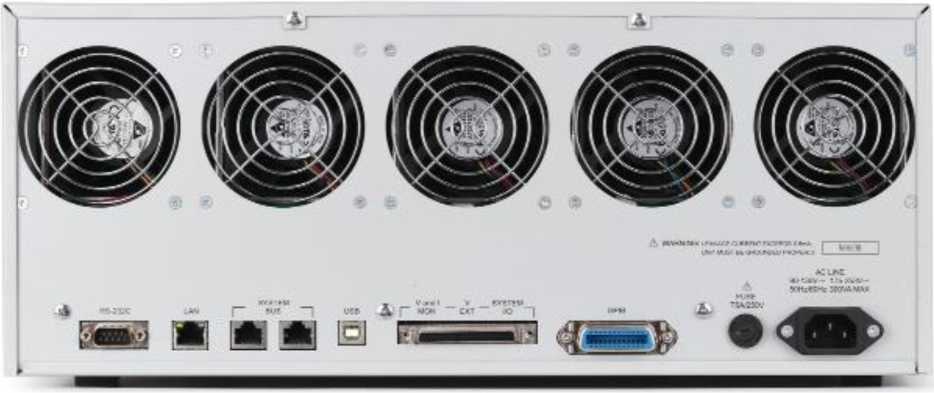

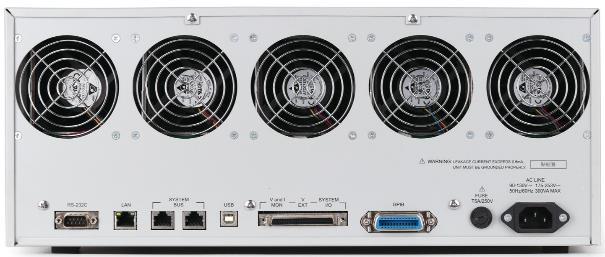

Рисунок 7 - Вид задней панели шасси АКИП-1390-5

Цвет корпуса нагрузок может отличаться от представленного на рисунках.

Программное обеспечение

Программное обеспечение (ПО) нагрузок записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.

Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	отсутствует
Номер версии (идентификационный номер ПО), не ниже	1.0.0

Технические характеристики

Таблица 3.1 - Основные метрологические характеристики нагрузок модификации

АКИП-1390-2К-80-20-100

Наименование характеристики	Значение
1	2
Количество каналов	2
Диапазон напряжения на нагрузке, В	от 0 до 80
Диапазон силы тока в нагрузке, А	от 0 до 20
Максимальная мощность на нагрузке, Вт, на канал	100
Режим стабилизации напряжения
Диапазоны установки/измерения напряжения, В	от 0 до 6	от 0 до 16	от 0 до 80
Пределы допускаемой абсолютной погрешности установки напряжения, В	±(0,0005^иуст + 0,00Гипред)
Пределы допускаемой абсолютной погрешности измерения напряжения, В	±(0,0005-иизм + 0,001-ипред)
Режим стабилизации тока
Диапазоны установки/ измерения силы тока, А	от 0 до 0,2	от 0 до 2	от 0 до 20
Пределы допускаемой абсолютной погрешности установки силы тока, А	±(0,001-!уст + 0,001-1пред)
Пределы допускаемой абсолютной погрешности измерения силы тока, А	±(0,00Ыизм + 0,001-1пред)
Режим стабилизации электрической мощности
Диапазоны установки электрической мощности, Вт	от 0 до 2	от 0 до 10	от 0 до 100
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт	±(0,01-РуСТ)
Диапазоны измерения электрической мощности, Вт	от 0 до 16	от 0 до 30	от 0 до 100
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт	±(0,01-РИЗм)

П Продолжение таблицы 3.1

1	2
Режим стабилизации сопротивления
Диапазоны установки сопротивления, Ом	от 0,04 до 80 Ом (100 Вт/ 6 В)	от 1,4 Ом до 2,9 кОм (100 Вт/ 16 В)	от 6 Ом до 12 кОм (100 Вт/ 80 В)
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом	±(0,01 • Rуст)
Примечания: иуст - установленное значение напряжения, В; ипред - предельное значение напряжения, В; 1уст - установленное значение тока, А; 1пред - предельное значение тока, А; Кс, - установленное значение сопротивления, Ом. иизм - измеренное значение напряжения, В. 1изм - измеренное значение тока, А. Ризм - измеренное значение мощности, Вт; Рпред - предельное значение мощности, Вт.

Таблица 3.2 - Основные метрологические характеристики нагрузок модификации АКИП-1390-2К-80-20-200

Наименование характеристики	Значение
1	2
Количество каналов	2
Диапазон напряжения на нагрузке, В	от 0 до 80
Диапазон силы тока в нагрузке, А	от 0 до 20
Максимальная мощность на нагрузке, Вт, на канал	200
Режим стабилизации напряжения
Диапазоны установки/измерения напряжения, В	от 0 до 6	от 0 до 16	от 0 до 80
Пределы допускаемой абсолютной погрешности установки напряжения, В	±(0,0005^иуст + 0,001-ипред)
Пределы допускаемой абсолютной погрешности измерения напряжения, В	±(0,0005-0™ + 0,001-ипред)
Режим стабилизации тока
Диапазоны установки/ измерения силы тока, А	от 0 до 0,2	от 0 до 2	от 0 до 20
Пределы допускаемой абсолютной погрешности установки силы тока, А	±(0,001-!уст + 0,001-!пред)
Пределы допускаемой абсолютной погрешности измерения силы тока, А	±(0,001-!ИЗм + 0,001-!пред)
Режим стабилизации электрической мощности
Диапазоны установки электрической мощности, Вт	от 0 до 4	от 0 до 20	от 0 до 200
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт	±(0,01-РуСТ)

Продолжение таблицы 3.2

1	2
Диапазоны измерения электрической мощности, Вт	от 0 до 30	от 0 до 60	от 0 до 200
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт	±(0,01-Ризм)
Режим стабилизации сопротивления
Диапазоны установки сопротивления, Ом	от 0,04 до 80 Ом (100 Вт/ 6 В)	от 1,4 Ом до 2,9 кОм (100 Вт/ 16 В)	от 6 Ом до 12 кОм (100 Вт/ 80 В)
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом	±(0,01 • RyCT)

Таблица 3.3 - Основные метрологические характеристики нагрузок модификации АКИП-1390-80-40-200

Наименование характеристики	Значение
1	2
Количество каналов	1
Диапазон напряжения на нагрузке, В	от 0 до 80
Диапазон силы тока в нагрузке, А	от 0 до 40
Максимальная мощность на нагрузке, Вт	200
Режим стабилизации напряжения
Диапазоны установки/измерения напряжения, В	от 0 до 6	от 0 до 16	от 0 до 80
Пределы допускаемой абсолютной погрешности установки напряжения, В	±(0,0005^уст + 0,001-ипред)
Пределы допускаемой абсолютной погрешности измерения напряжения, В	±(0,0005-0™ + 0,001-ипред)
Режим стабилизации тока
Диапазоны установки/ измерения силы тока, А	от 0 до 0,4	от 0 до 4	от 0 до 40
Пределы допускаемой абсолютной погрешности установки силы тока, А	±(0,001-!уст + 0,001-!пред)
Пределы допускаемой абсолютной погрешности измерения силы тока, А	±(0,00 Низм + 0,001 <!пред)
Режим стабилизации электрической мощности
Диапазоны установки электрической мощности, Вт	от 0 до 4	от 0 до 20	от 0 до 200
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт	±(0,01-РуСТ)
Диапазоны измерения электрической мощности, Вт	от 0 до 30	от 0 до 60	от 0 до 200
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт	±(0,01-РИЗм)

Продолжение таблицы 3.3

1	2
Режим стабилизации сопротивления
Диапазоны установки сопротивления, Ом	от 0,03 до 60 Ом (200 Вт/ 6 В)	от 1,0 Ом до 2,16 кОм (200 Вт/ 16 В)	от 4,3 Ом до 9 кОм (200 Вт/ 80 В)
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом	±(0,01 • RyCT)

Таблица 3.4 - Основные метрологические характеристики нагрузок модификации АКИП-1390-80-60-300

Наименование характеристики	Значение
Количество каналов	1
Диапазон напряжения на нагрузке, В	от 0 до 80
Диапазон силы тока в нагрузке, А	от 0 до 60
Максимальная мощность на нагрузке, Вт	300
Режим стабилизации напряжения
Диапазоны установки/измерения напряжения, В	от 0 до 6	от 0 до 16	от 0 до 80
Пределы допускаемой абсолютной погрешности установки напряжения, В	±(0,0005^уст + 0,001-ипред)
Пределы допускаемой абсолютной погрешности измерения напряжения, В	±(0,0005-иизм + 0,001-ипред)
Режим стабилизации тока
Диапазоны установки/ измерения силы тока, А	от 0 до 0,6	от 0 до 6	от 0 до 60
Пределы допускаемой абсолютной погрешности установки силы тока, А	±(0,001-!уст + 0,001-!пред)
Пределы допускаемой абсолютной погрешности измерения силы тока, А	±(0,00 Низм + 0,001-1прец)
Режим стабилизации электрической мощности
Диапазоны установки электрической мощности, Вт	от 0 до 6	от 0 до 30	от 0 до 300
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт	±(0,01-РуСТ)
Диапазоны измерения электрической мощности, Вт	от 0 до 30	от 0 до 60	от 0 до 300
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт	±(0,01-РИЗм)
Режим стабилизации сопротивления
Диапазоны установки сопротивления, Ом	от 0,015 до 30 Ом (300 Вт/ 6 В)	от 0,3 до 600 Ом (300 Вт/ 16 В)	от 1,5 Ом до 3 кОм (300 Вт/ 80 В)
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом	±(0,01 • R^)

Таблица 3.5 - Основные метрологические характеристики нагрузок модификации АКИП-1390-80-80-400

Наименование характеристики	Значение
Количество каналов	1
Диапазон напряжения на нагрузке, В	от 0 до 80
Диапазон силы тока в нагрузке, А	от 0 до 80
Максимальная мощность на нагрузке, Вт	400
Режим стабилизации напряжения
Диапазоны установки/измерения напряжения, В	от 0 до 6	от 0 до 16	от 0 до 80
Пределы допускаемой абсолютной погрешности установки напряжения, В	±(0,0005^уст + 0,001/Лпред)
Пределы допускаемой абсолютной погрешности измерения напряжения, В	±(0,0005-иизм + 0,001-ипред)
Режим стабилизации тока
Диапазоны установки/ измерения силы тока, А	от 0 до 0,8	от 0 до 8	от 0 до 80
Пределы допускаемой абсолютной погрешности установки силы тока, А	±(0,001-!уст + 0,001<!пред)
Пределы допускаемой абсолютной погрешности измерения силы тока, А	±(0,00 Низм + 0,001 <!пред)
Режим стабилизации электрической мощности
Диапазоны установки электрической мощности, Вт	от 0 до 8	от 0 до 40	от 0 до 400
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт	±(0,01-РуСТ)
Диапазоны измерения электрической мощности, Вт	от 0 до 60	от 0 до 60	от 0 до 400
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт	±(0,01-РИЗм)
Режим стабилизации сопротивления
Диапазоны установки сопротивления, Ом	от 0,01 до 20 Ом (400 Вт/ 6 В)	от 0,36 до 720 Ом (400 Вт/ 16 В)	от 1,5 Ом до 2,9 кОм (400 Вт/ 80 В)
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом	±(0,01 • R^)

Таблица 3.6- Основные метрологические характеристики нагрузок модификации

АКИП-1390-80-80-500

Наименование характеристики	Значение
Количество каналов	1
Диапазон напряжения на нагрузке, В	от 0 до 80
Диапазон силы тока в нагрузке, А	от 0 до 80
Максимальная мощность на нагрузке, Вт	500
Режим стабилизации напряжения
Диапазоны установки/измерения напряжения, В	от 0 до 6	от 0 до 16	от 0 до 80
Пределы допускаемой абсолютной погрешности установки напряжения, В	±(0,0005^уст + 0,001/Лпред)
Пределы допускаемой абсолютной погрешности измерения напряжения, В	±(0,0005-иизм + 0,001-ипред)
Режим стабилизации тока
Диапазоны установки/ измерения силы тока, А	от 0 до 0,8	от 0 до 8	от 0 до 80
Пределы допускаемой абсолютной погрешности установки силы тока, А	±(0,001-!уст + 0,001<!пред)
Пределы допускаемой абсолютной погрешности измерения силы тока, А	±(0,00 Низм + 0,001 <!пред)
Режим стабилизации электрической мощности
Диапазоны установки электрической мощности, Вт	от 0 до 8	от 0 до 50	от 0 до 500
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт	±(0,01-РуСТ)
Диапазоны измерения электрической мощности, Вт	от 0 до 60	от 0 до 60	от 0 до 500
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт	±(0,01-РИЗм)
Режим стабилизации сопротивления
Диапазоны установки сопротивления, Ом	от 0,01 до 20 Ом (400 Вт/ 6 В)	от 0,3 до 720 Ом (400 Вт/ 16 В)	от 1,5 Ом до 2,9 кОм (400 Вт/ 80 В)
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом	±(0,01 • R^)

Таблица 3.7- Основные метрологические характеристики нагрузок модификации

АКИП-1390-600-10-200

Наименование характеристики	Значение
Количество каналов	1
Диапазон напряжения на нагрузке, В	от 0 до 600
Диапазон силы тока в нагрузке, А	от 0 до 10
Максимальная мощность на нагрузке, Вт	200
Режим стабилизации напряжения
Диапазоны установки/измерения напряжения, В	от 0 до 80	от 0 до 150	от 0 до 600
Пределы допускаемой абсолютной погрешности установки напряжения, В	±(0,0005^уст + 0,001/Лпред)
Пределы допускаемой абсолютной погрешности измерения напряжения, В	±(0,0005-иизм + 0,001-ипред)
Режим стабилизации тока
Диапазоны установки/ измерения силы тока, А	от 0 до 0,1	от 0 до 1	от 0 до 10
Пределы допускаемой абсолютной погрешности установки силы тока, А	±(0,001-!уст + 0,001<!пред)
Пределы допускаемой абсолютной погрешности измерения силы тока, А	±(0,00 Низм + 0,001 <!пред)
Режим стабилизации электрической мощности
Диапазоны установки электрической мощности, Вт	от 0 до 2	от 0 до 20	от 0 до 200
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт	±(0,01-РуСТ)
Диапазоны измерения электрической мощности, Вт	от 0 до 30	от 0 до 60	от 0 до 200
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт	±(0,01-РИЗм)
Режим стабилизации сопротивления
Диапазоны установки сопротивления, Ом	от 0,2 до 400 Ом (200 Вт/ 80 В)	от 3 Ом до 6 кОм (200 Вт/ 150 В)	от 300 Ом до 300 кОм (200 Вт/ 600 В)
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом	±(0,01 • R^)

Таблица 3.8- Основные метрологические характеристики нагрузок модификации

АКИП-1390-600-15-300

Наименование характеристики	Значение
Количество каналов	1
Диапазон напряжения на нагрузке, В	от 0 до 600
Диапазон силы тока в нагрузке, А	от 0 до 15
Максимальная мощность на нагрузке, Вт	300
Режим стабилизации напряжения
Диапазоны установки/измерения напряжения, В	от 0 до 80	от 0 до 150	от 0 до 600
Пределы допускаемой абсолютной погрешности установки напряжения, В	±(0,0005^уст + 0,001/Лпред)
Пределы допускаемой абсолютной погрешности измерения напряжения, В	±(0,0005-иизм + 0,001-ипред)
Режим стабилизации тока
Диапазоны установки/ измерения силы тока, А	от 0 до 0,15	от 0 до 1,5	от 0 до 15
Пределы допускаемой абсолютной погрешности установки силы тока, А	±(0,001-!уст + 0,001<!пред)
Пределы допускаемой абсолютной погрешности измерения силы тока, А	±(0,00 Низм + 0,001 <!пред)
Режим стабилизации электрической мощности
Диапазоны установки электрической мощности, Вт	от 0 до 6	от 0 до 30	от 0 до 300
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт	±(0,01-РуСТ)
Диапазоны измерения электрической мощности, Вт	от 0 до 90	от 0 до 300	от 0 до 300
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт	±(0,01-РИЗм)
Режим стабилизации сопротивления
Диапазоны установки сопротивления, Ом	от 0,13 до 270 Ом (300 Вт/ 80 В)	от 1,9 Ом до 4 кОм (300 Вт/ 150 В)	от 208 Ом до 200 кОм (300 Вт/ 600 В)
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом	±(0,01 • R^)

Таблица 3.9- Основные метрологические характеристики нагрузок модификации

АКИП-1390-600-30-500

Наименование характеристики	Значение
Количество каналов	1
Диапазон напряжения на нагрузке, В	от 0 до 600
Диапазон силы тока в нагрузке, А	от 0 до 30
Максимальная мощность на нагрузке, Вт	500
Режим стабилизации напряжения
Диапазоны установки/измерения напряжения, В	от 0 до 80	от 0 до 150	от 0 до 600
Пределы допускаемой абсолютной погрешности установки напряжения, В	±(0,0005^уст + 0,001/Лпред)
Пределы допускаемой абсолютной погрешности измерения напряжения, В	±(0,0005-иизм + 0,001-ипред)
Режим стабилизации тока
Диапазоны установки/ измерения силы тока, А	от 0 до 0,3	от 0 до 3	от 0 до 30
Пределы допускаемой абсолютной погрешности установки силы тока, А	±(0,001-!уст + 0,001<!пред)
Пределы допускаемой абсолютной погрешности измерения силы тока, А	±(0,00 Низм + 0,001 <!пред)
Режим стабилизации электрической мощности
Диапазоны установки электрической мощности, Вт	от 0 до 8	от 0 до 50	от 0 до 500
Пределы допускаемой абсолютной погрешности установки электрической мощности, Вт	±(0,01-РуСТ)
Диапазоны измерения электрической мощности, Вт	от 0 до 180	от 0 до 500	от 0 до 500
Пределы допускаемой абсолютной погрешности измерения электрической мощности, Вт	±(0,01-РИЗм)
Режим стабилизации сопротивления
Диапазоны установки сопротивления, Ом	от 0,1 до 200 Ом (500 Вт/ 80 В)	от 1,5 Ом до 3 кОм (500 Вт/ 150 В)	от 150 Ом до 150 кОм (500 Вт/ 600 В)
Пределы допускаемой абсолютной погрешности установки сопротивления, Ом	±(0,01 • R^)

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	5
Средняя наработка на отказ, ч	10000

Таблица 5.1 - Основные технические характеристики шасси АКИП-1390-5 и АКИП-1390-2

Наименование характеристики	Значение
Наименование характеристики	АКИП-1390-5	АКИП-1390-2
Число модулей нагрузки	5	2
Цифровые интерфейсы	RS-232C, LAN, USB, GPIB
Напряжение питания, В	от 90 до 130 / от 175 до 253
Частота напряжения питания, Г ц	от 47 до 63
Рабочие условия эксплуатации - температура окружающего воздуха, °С - относительная влажность, %	от +5 до +40 от 10 до 80
Габаритные размеры (ширина х высота х глубина), мм, не более	480х177х590	260x177x590
Масса, кг, не более	15,0	11,0

Таблица 5.2 - Основные технические характеристики нагрузок

Наименование характеристики	Значение
Рабочие условия эксплуатации - температура окружающего воздуха, °С - относительная влажность, %	от +5 до +40 от 10 до 80
Габаритные размеры (ширина х высота х глубина), мм, не более	85x142x550
Масса, кг, не более	4,2

Знак утверждения типа

наносится на переднюю панель нагрузок методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - Комплектность нагрузок

Наименование	Обозначение	Количество шт./экз.
Нагрузка электронная	АКИП-13901)	1
Кабель питания	-	1
Руководство по эксплуатации CD-диск	-	1
Упаковочная коробка	-	1
1) В зависимости от модификации

Сведения о методах измерений

приведены в разделе «РАБОТА С ПРИБОРОМ» руководства по эксплуатации.

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от К10-16 до 100 А»;

Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Стандарт предприятия «Нагрузки электронные АКИП-1390».

Смотрите также

96400-25

LGA-4500IC Газоанализаторы

Focused Photonics (Hangzhou), Inc., КИТАЙ, 760 Bin’an Road, Binjiang District, Hangzhou City, Zhejiang Province

Газоанализаторы LGA-4500IC (далее - газоанализаторы) предназначены для непрерывного автоматического измерения объемной доли оксида углерода (СО), диоксида углерода (СО2) в чистых газах и технологических газовых средах с последующей передачей соответс...

Подробнее

Полуприцеп-цистерна O.M.T.S.R.L. 3SC01-CC/72

96399-25

O.M.T.S.R.L. 3SC01-CC/72 Полуприцеп-цистерна

O.M.T. s.r.l., ИТАЛИЯ, Strada Prov. Pozzolo Formigaro, 3/5 15057 Tortona (AL)

Полуприцеп-цистерна O.M.T.S.R.L. 3SC01-CC/72 (далее - ППЦ) предназначена для измерений объема нефти и нефтепродуктов.

Подробнее

Полуприцеп-цистерна COBO HERMANOS D-1834

96398-25

COBO HERMANOS D-1834 Полуприцеп-цистерна

Talleres Cobo Hermanos S.L., ИСПАНИЯ, Poligono Industrial de Guarnizo, Parcela 22, Guarnizo

Полуприцеп-цистерна COBO HERMANOS D-1834 (далее - ППЦ) предназначена для измерений объема нефти и нефтепродуктов.

Подробнее

Терминалы аппаратно-программные для медицинских осмотров Давлекул Давлекул

96397-25

Давлекул Терминалы аппаратно-программные для медицинских осмотров Давлекул

ООО «МЕДТЕХСОФТ», РОССИЯ, 355035, Ставропольский край, г.о. город Ставрополь, г. Ставрополь, пр-кт Кулакова, д. 9Д

Терминалы аппаратно-программные для медицинских осмотров Давлекул (далее - терминалы) предназначены для измерений температуры тела человека бесконтактным методом, массовой концентрации паров этанола в выдыхаемом воздухе, неинвазивного давления и част...

Подробнее

96396-25

Vektor GaN Дифрактометр рентгеновский

Accent Optical Technologies (U.K.) Ltd, СОЕДИНЕННОЕ КОРОЛЕВСТВО, Haxby Road, York, YO31 8SD, England

Дифрактометр рентгеновский Vektor GaN (далее - дифрактометр) предназначен для измерений углового положения дифракционных максимумов и последующего анализа углового распределения интенсивности рентгеновских лучей, дифрагированных на кристаллической ре...

Подробнее
