Анализаторы вязкости Sheli
| Номер в ГРСИ РФ: | 96420-25 |
|---|---|
| Производитель / заявитель: | Hunan Sheli Electron Science and Technology Co., LTD, Китай |
Анализаторы вязкости Sheli (далее - анализаторы) предназначены для измерений температуры и кинематической вязкости прозрачных и непрозрачных жидкостей капиллярным методом.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96420-25 | |||||||||||||||
| Действует | по 12.09.2030 | |||||||||||||||
| Наименование | Анализаторы вязкости | |||||||||||||||
| Модель | Sheli | |||||||||||||||
| Модификации |
VISC100 VISC200 |
|||||||||||||||
| Приказы |
№1955 от
12.09.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3c303fda-4e3e-05fc-5d1a-1bda5ffc6c82 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Hunan Sheli Electron Science Technology Co., Ltd, КИТАЙ, 506, Building A1, No.1 Lantian North Road, Xingsha Industrial Base, Changsha Economic and Technological Development Zone
Поверка
| Методика поверки / информация о поверке |
МП 64-251-2024 Государственная система обеспечения единства измерений. Анализаторы вязкости Sheli. Методика поверки
(с 12.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96420-25: Описание типа
2025-96420-25.pdf
|
Скачать | 222.6 КБ | |
|
96420-25: Методика поверки
МП 64-251-2024
2025-mp96420-25.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Анализаторы вязкости Sheli (далее - анализаторы) предназначены для измерений температуры и кинематической вязкости прозрачных и непрозрачных жидкостей капиллярным методом.
Описание
Принцип действия анализаторов основан на капиллярном методе. Капиллярный метод заключается в том, что кинематическая вязкость определяется временем истечения жидкости под действием силы тяжести через измерительный капилляр при постоянном контроле температуры. Заполнение стеклянного капилляра образцом происходит автоматически, после чего происходит процесс измерения времени истечения образца, затем капилляр промывается и осушается в автоматическом режиме. Для измерения времени истечения используются оптические датчики.
Конструктивно анализаторы выполнены в виде настольных приборов, состоящих из измерительного блока, который включает в себя систему термостатирования, систему подачи пробы, стеклянные вискозиметры, держатель образцов карусельного типа на 16 позиций, систему автоматической промывки и сушки вискозиметров и сенсорный экран. Анализаторы функционируют под управлением программного обеспечения при помощи персонального компьютера, который предоставляется по требованию заказчика.
Анализаторы выпускаются следующих моделей: VISC100 и VISC200, которые отличаются количеством измерительных блоков. Модель VISC100 состоит из одного измерительного блока, модель VISC200 состоит из двух измерительных блоков, позволяющих одновременно проводить анализ проб при разных условиях.
Корпус анализаторов изготавливают из металлических сплавов, окрашиваемых в цвета в соответствии с технической документацией производителя.
Каждый экземпляр анализаторов имеет серийный номер, расположенный на табличке на задней панели анализаторов. Серийный номер имеет цифровой или буквенно-цифровой формат и наносится типографским способом. Для анализаторов модели VISC200 серийный номер расположен на задней панели каждого измерительного блока, в которых последняя буква отображает измерительный блок. За серийный номер анализатора принимают номер, размещенный на измерительном блоке без последнего символа. Пример - анализатор модели VISC200 имеет серийный номер в формате сер. № VISC2002501007, при этом на измерительных блоках анализатора расположены серийные номера в формате сер. № VISC2002501007A, сер. № VISC2002501007B.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид анализаторов представлен на рисунке 1. Место нанесения серийного номера на анализаторы представлено на рисунке 2.
Анализаторы вязкости Sheli модели VISC100 Анализаторы вязкости Sheli модели VISC200

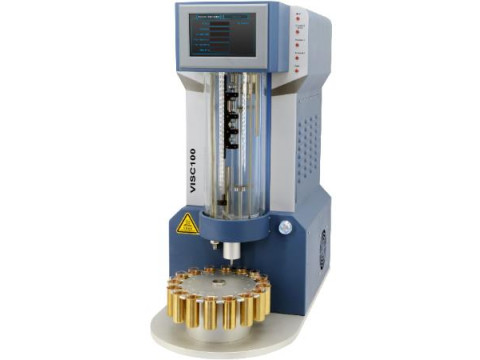

Рисунок 1 - Общий вид анализаторов вязкости Sheli

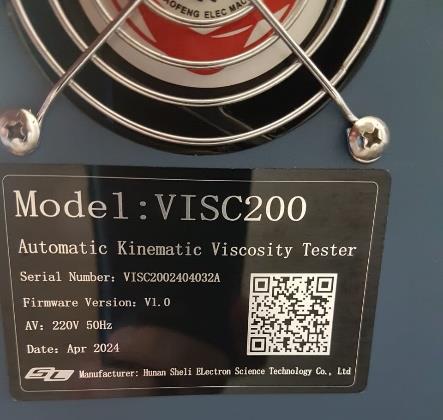

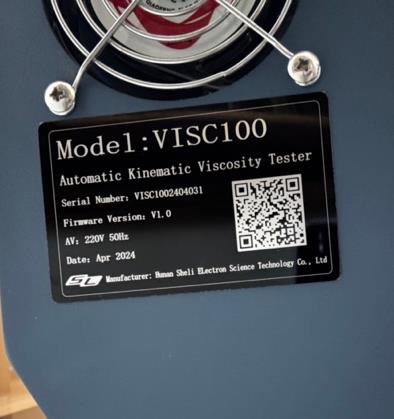

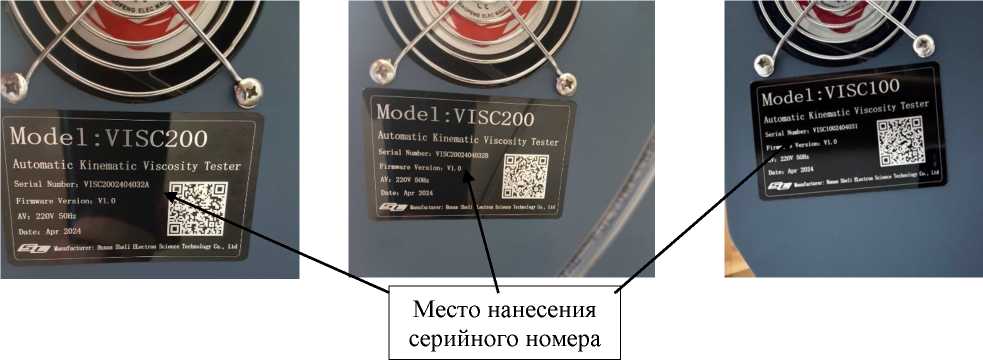

Рисунок 2 - Место нанесения серийного номера на анализаторы вязкости Sheli
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Анализаторы оснащены внешним программным обеспечением (далее - ПО), позволяющим управлять процессом измерений, производить сбор экспериментальных данных, сохранять результаты измерений и выводить их в отчеты или на внешние носители.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер) ПО |
V1.X* |
|
Цифровой идентификатор ПО |
_ |
|
* «Х» не относится к метрологически значимой части ПО и может принимать численные значения от 0 до 9999, буквенные символы от а до z, математические и пунктуационные знаки. | |
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений кинематической вязкости1), мм2/с |
от 0,3 до 10000 |
|
Пределы допускаемой относительной неисключенной систематической погрешности измерений кинематической вязкости, %, в поддиапазонах: - от 0,3 до 1000 мм2/с включ. - св. 1000 до 10000 мм2/с включ. |
± 0,35 ± 0,42 |
|
Предел допускаемого относительного среднего квадратического отклонения случайной составляющей погрешности измерений кинематической вязкости, % |
0,1 |
|
Диапазон измерений температуры, °C |
от +15 до +100 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
± 0,02 |
|
1) Указан максимальный диапазон измерений кинематической вязкости; диапазон измерений кинематической вязкости зависит от установленных вискозиметров, которыми комплектуются анализаторы при заказе в соответствии с таблицей 3. Комплектность анализатора указана в паспорте. | |
Таблица 3 - Диапазоны измерений кинематической вязкости стеклянных вискозиметров
|
№ |
Диаметр капилляра, мм |
Диапазон измерений кинематической вязкости, мм2/с |
|
1 |
0,5 |
от 0,3 до 30 |
|
2 |
0,6 |
от 0,8 до 80 |
|
3 |
0,8 |
от 2,5 до 250 |
|
4 |
1,0 |
от 6,4 до 640 |
|
5 |
1,2 |
от 13 до 1300 |
|
6 |
1,4 |
от 24 до 2400 |
|
7 |
1,5 |
от 32 до 3200 |
|
8 |
1,8 |
от 65 до 6500 |
|
9 |
2,0 |
от 100 до 10000 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | |
|
VISC100 |
VISC200 | |
|
Параметры электрического питания: | ||
|
- напряжение переменного тока, В |
220 ± 20 | |
|
- частота переменного тока, Гц |
50 ± 1 | |
|
Габаритные размеры, мм, не более: | ||
|
- высота |
780 |
1560 |
|
- ширина |
700 |
1400 |
|
- длина |
400 |
800 |
|
Масса, кг, не более |
65 |
130 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от +15 до +30 | |
|
- относительная влажность, %, не более |
80 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор вязкости |
Sheli |
1 шт. |
|
Вискозиметр стеклянный |
_ |
_1) |
|
Персональный компьютер |
ПК |
1 шт.1) |
|
Анализаторы вязкости Sheli. Руководство по эксплуатации |
РЭ |
1 экз. |
|
Анализаторы вязкости Sheli модели VISC100. Паспорт |
_ |
1 экз.1) |
|
Анализаторы вязкости Sheli модели VISC200. Паспорт |
_ |
1 экз.1) |
|
Методика поверки |
_ |
1 экз. |
|
1) В соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 8 «Ежедневная работа» документов «Анализаторы вязкости Sheli модели VISC100. Руководство по эксплуатации», «Анализаторы вязкости Sheli модели VISC200. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта № 2622 от 05.11.2019 г. «Об утверждении Государственной поверочной схемы для средств измерений вязкости жидкостей».
Приказ Росстандарта № 2712 от 19.11.2024 г. «Об утверждении Государственной поверочной схемы для средств измерений температуры».
Техническая документация фирмы «Hunan Sheli Electron Science Technology Co., Ltd», Китай.
