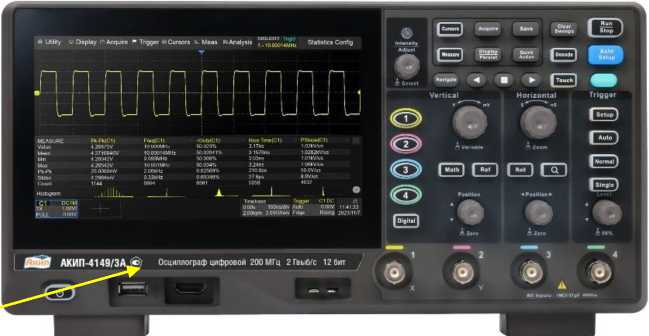

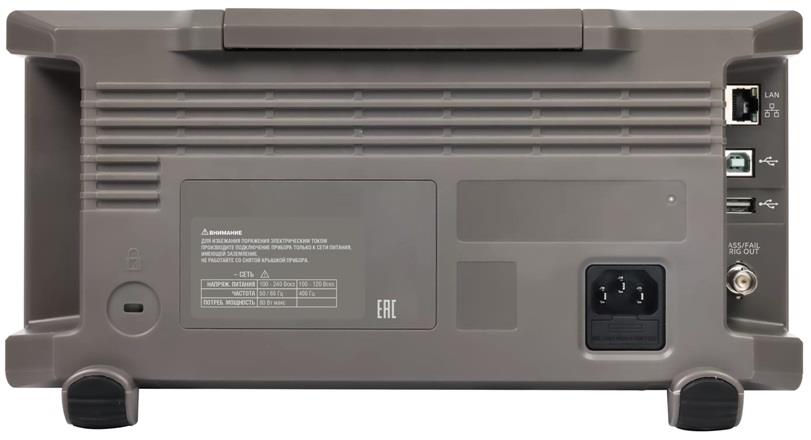

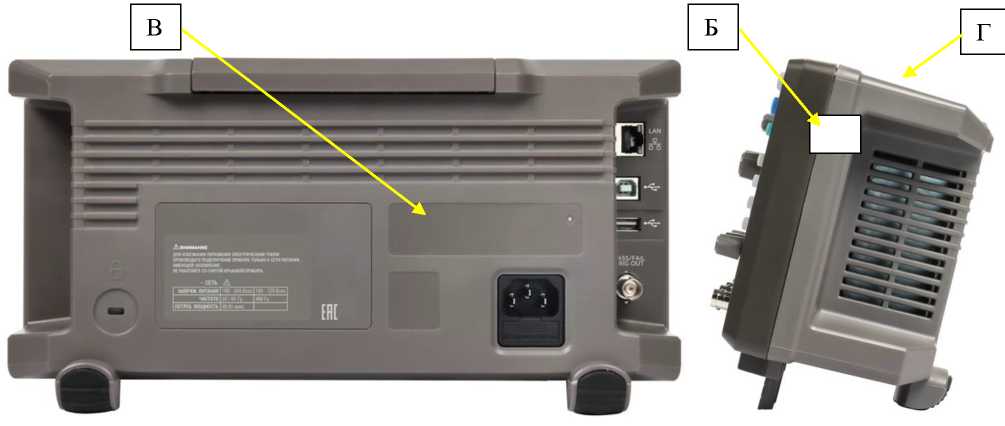

Осциллографы цифровые АКИП-4149

Наименование

Назначение

SAG1021I

Программно-аппаратная опция. Внешний модуль генератора сигналов (ФГ+СПФ), 25 МГц

SPL2016

Программно-аппаратная опция логического анализатора, 16-канальный логический пробник

SDS800XHD-PA

Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ).

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

1.0.1.1.0.0.11)

Примечания:

1) - номер версии определяется значениями полей «Версия Uboot-OS» и «Версия ПО».

Наименование характеристики

Значение

1

2

Входное сопротивление, Ом

1-106 (±2 %)

Диапазон установки коэффициентов отклонения (Ко), мВ/дел

от 0,5 до 1-104

Максимальное входное напряжение переменного тока (пиковое значение) частотой не более 10 кГц с постоянной составляющей, В

400

Пределы допускаемой относительной погрешности установки коэффициентов отклонения, %

- при Ко от 0,5 до 4,95 мВ/дел

- при Ко от 5 мВ/дел до 10 В/дел включ.

±1,5 ±1,0

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного смещения исм=0 В, мВ

- при Ко от 0,5 до 4,95 мВ/дел включ.

- при Ко от 5 мВ/дел до 10 В/дел включ.

±(0,015^8[делрКо[мВ/дел]+1) ±(0,01 -8[дел] -Ко[мВ/дел]+1)

Диапазоны установки постоянного смещения в зависимости от значения коэффициента отклонения, В

от 0,5 до 5,0 мВ/дел

±1,6

от 5,1 до 10,0 мВ/дел

±4

от 10,2 до 100,0 мВ/дел

±8

от 102 мВ/дел до 1 В/дел

±80

от 1,02 до 10,00 В/дел

±400

Пределы допускаемой абсолютной погрешности установки уровня постоянного смещения, мВ

±(0,005 -|исм|+

+0,005 ^8[дел] ^Ко[мВ/дел]+1)

Полоса пропускания по уровню минус 3 дБ, МГц, не менее - модификация АКИП-4149/1, АКИП-4149/1А - модификация АКИП-4149/2, АКИП-4149/2А - модификация АКИП-4149/3, АКИП-4149/3А

70

100

200

Время нарастания переходной характеристики, нс, не более - модификация АКИП-4149/1, АКИП-4149/1А - модификация АКИП-4149/2, АКИП-4149/2А

- модификация АКИП-4149/3, АКИП-4149/3А

5

3,5

1,8

1

2

Диапазон установки коэффициентов развертки, с/дел - модификация АКИП-4149/1, АКИП-4149/1А - модификация АКИП-4149/2, АКИП-4149/2А - модификация АКИП-4149/3, АКИП-4149/3А

от 2•IO-9 до 1-103 от 2•IO-9 до 1-103 от 1 •Ю-9 до 1-103

Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора (5f)

±2,5 •Ю-6

Пределы допускаемой абсолютной погрешности измерения временных интервалов

±^Тизм+2^д)

Примечания:

Ко - значение коэффициента отклонения, мВ/дел;

исм - установленное значение напряжения смещения, мВ;

6f - относительная погрешность частоты внутреннего опорного генератора;

Тизм - измеренный временной интервал, с;

Fд - частота дискретизации, Гц.

Наименование характеристики

Значение

Число входных цифровых каналов

16

Максимальная частота дискретизации, МГц

1000

Максимальная длина записи, МБ/канал

50

Пороговые уровни срабатывания

TTL, CMOS, LVCMOS3.3, LVCMOS2.5 или определяемый пользователем

Пределы установки уровня срабатывания, определяемого пользователем, В

±10

Минимальная длительность импульса, нс

3,3

Наименование характеристики

Значение

1

2

Основные формы сигнала1)

синусоидальная, прямоугольная, импульсная, пилообразная (треугольная), постоянный уровень, произвольная

Количество каналов

1

Выходное сопротивление

50 Ом / 1 МОм

Диапазон частот, Гц, для форм сигнала:

- синусоидальный

- прямоугольный, импульсный

- треугольный (пилообразный)

- произвольный

от 1'10-6 до 2,5'107 от Г10-6 до 1-107 от Г10-6 до 3 -105 от 1'10-6 до 5'106

Разрешение по частоте, Гц

1'10-6

Частота дискретизации для сигналов произвольной формы, МГц

125

Пределы допускаемой относительной погрешности установки частоты выходного сигнала

±5'10-5

1

2

Диапазон установки выходного напряжения (размах от пика до пика), В

- на нагрузке 50 Ом

- на нагрузке 1 МОм

от 2-10’3 до 3

от 4А0-3 до 6

Диапазон установки постоянного напряжения и напряжения смещения Ucm2), В

- на нагрузке 50 Ом

- на нагрузке 1 МОм

±1,5 ±3

Пределы допускаемой абсолютной погрешности установки постоянного напряжения и напряжения смещения на нагрузке 50 Ом, мВ

±(0,01-Uom|+3)

Пределы допускаемой абсолютной погрешности установки уровня синусоидального сигнала на частоте 10 кГц на нагрузке 50 Ом, мВ

±(0,01-иуст+3)

Неравномерность амплитудно-частотной характеристики относительно уровня сигнала частотой 10 кГц (при выходном напряжении не менее 2,5 В (размах)), дБ, не более

±0,3

Длительность фронта и среза прямоугольного и импульсного сигнала на уровне от 10 % до 90 %, нс, не более

24

Примечания

1) Дополнительно имеются 45 встроенных форм сигнала;

2) Пределы установки смещения ограничены диапазоном установки выходного напряжения и определяются по формуле: |исм|<имакс-иуст/2, где Шакс - верхний предел установки выходного напряжения, мВ; иуст - установленный уровень выходного напряжения (размах), мВ;

исм - установленный уровень постоянного напряжения и напряжения смещения (абсолютное значение), мВ.

Наименование характеристики

Значение

Число измерительных аналоговых каналов

- модификация АКИП-4149/1, АКИП-4149/2, АКИП-4149/3

- модификация АКИП-4149/1А, АКИП-4149/2А, АКИП-4149/3А

2

4

Разрешение по вертикали (АЦП), бит

12

Напряжение сети питания частотой 50/60 Гц, В

от 100 до 240

Потребляемая мощность, Вт, не более

80

Габаритные размеры (ширинахвысотахглубина), мм, не более

312x151x132,6

Масса, кг, не более

2,6

Нормальные условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

от +15 до +25 80

Рабочие условия эксплуатации:

- температура окружающей среды, °C

- относительная влажность воздуха %, не более

от 0 до +40 90

Наименование характеристики

Значение

Средний срок службы, лет, не менее

5

Средняя наработка на отказ, ч, не менее

10000

Наименование

Обозначение

Количество шт./экз.

Осциллограф цифровой

АКИП-41491)

1

Сетевой кабель

-

1

Осциллографический пробник

-

2/4

Руководство по эксплуатации

-

1

Кабель USB

-

1

Примечания

1) - модификация по заказу
