Анализаторы размеров частиц Litesizer DIF
| Номер в ГРСИ РФ: | 96441-25 |
|---|---|
| Производитель / заявитель: | Фирма "Anton Paar GmbH", Австрия |
Анализаторы размеров частиц Litesizer DIF (далее - анализаторы) предназначены для измерений размеров частиц, определения гранулометрического состава и распределения частиц по размерам в порошкообразных материалах, суспензиях и эмульсиях.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96441-25 | ||||||
| Действует | по 18.09.2030 | ||||||
| Наименование | Анализаторы размеров частиц | ||||||
| Модель | Litesizer DIF | ||||||
| Модификации |
500 |
||||||
| Приказы |
№1998 от
18.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 066339de-9a9e-739f-9b7c-0e65d7cb75dc | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
«Anton Paar GmbH», АВСТРИЯ, Anton-Paar-Str. 20 A-8054 Graz
Поверка
| Методика поверки / информация о поверке |
МП КРТ-05-2025 Государственная система обеспечения единства измерений. Анализаторы размеров частиц Litesizer DIF Методика поверки
(с 18.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96441-25: Описание типа
2025-96441-25.pdf
|
Скачать | 149.9 КБ | |
|
96441-25: Методика поверки
МП КРТ-05-2025
2025-mp96441-25.pdf
|
Скачать | 972.6 КБ |
Описание типа
Назначение
Анализаторы размеров частиц Litesizer DIF (далее - анализаторы) предназначены для измерений размеров частиц, определения гранулометрического состава и распределения частиц по размерам в порошкообразных материалах, суспензиях и эмульсиях.
Описание
Принцип действия анализаторов основан на измерении угловой зависимости интенсивности рассеянного света при прохождении лазерного луча источника излучения через кювету с постоянно циркулирующим образцом (в случае диспергирования в жидкости) или через поток частиц порошкообразного материала (в случае воздушного диспергирования). При помощи многоэлементных фоточувствительных детекторов регистрируется индикатриса рассеяния лазерного луча, из которой в результате расчета по теории Ми или приближению Фраунгофера определяется размер частиц, представленный в виде диаметра сфер эквивалентного объема. В качестве источника лазерного излучения используются твердотельные лазерные диоды.
Настоящему типу средств измерений относятся анализаторы модели 500.
Конструктивно анализаторы представляют собой единый основной блок, объединяющий в себя оптическую систему и элементы управления, а также интерфейсы подключения внешних ресурсов. В основной блок также подключаются модули для жидкостного (Liquid Flow) и воздушного (Dry Jet) диспергирования.
Принцип функционирования модуля жидкостного (Liquid Flow) диспергирования заключается в непрерывной циркуляции образца в жидкой среде через измерительную кювету под действием встроенного центробежного насоса. Для повышения эффективности диспергирования применяется механическое перемешивание, а также обработка образца ультразвуком.
Принцип функционирования модуля воздушного (Dry Jet) диспергирования заключается в подаче сухого образца из воронки на вибрирующий лоток, откуда образец попадает в форсунку, в которую подается сжатый воздух. Под действием заранее заданного давления сжатого воздуха образец диспергируется, а частицы пролетают в измерительную кювету, откуда впоследствии удаляются пылесосом.
К анализаторам может быть подключено следующее дополнительное оборудование: компрессоры, пылесосы, фильтры водяные, фильтры воздушные, автоподатчик проб.
Маркировочная табличка с указанием модели и серийного номера анализатора расположена в правом нижнем углу задней панели анализатора. Серийный номер имеет цифровой формат, наносится типографским способом.
Нанесение знака поверки на анализаторы не предусмотрено.
Пломбирование анализаторов не предусмотрено.

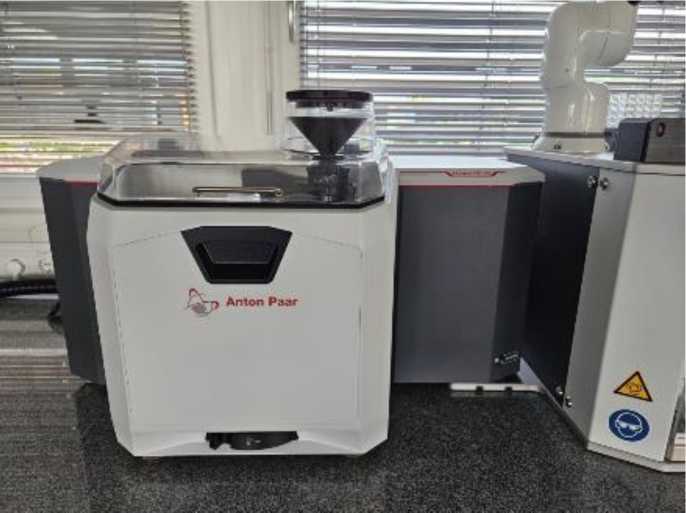

Рисунок 1 - Общий вид анализатора размеров частиц Litesizer DIF

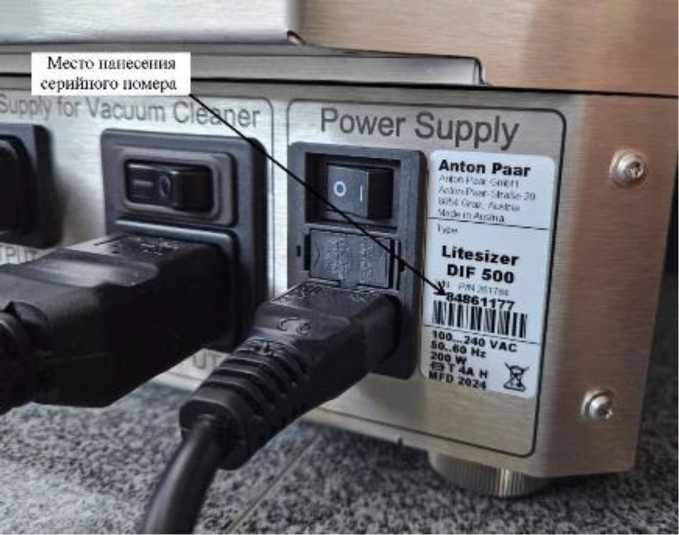

Рисунок 2 - Общий вид маркировочной таблички и место нанесения серийного номера
Программное обеспечение
Анализаторы поставляются с программным обеспечение Anton Paar Kalliope (далее -ПО), позволяющим проводить полное управление анализатором и контролировать процессы измерений, создавать методы и задавать параметры измерений, осуществлять сбор экспериментальных данных, обрабатывать, сохранять и экспортировать полученные результаты, отображать их в виде графиков, гистограмм и таблиц.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Anton Paar Kalliope |
|
Номер версии (идентификационный номер) ПО, не ниже |
4.х.х1) |
|
Цифровой идентификатор ПО |
- |
|
1) «х» - цифра от 0 до 9. |
Уровень защиты ПО соответствует уровню «средний» согласно P 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений размеров частиц, мкм: - при использовании модуля жидкостного диспергирования (Liquid Flow) - при использовании модуля воздушного диспергирования (Dry Jet) |
от 1 до 2500 от 1 до 3500 |
|
Пределы допускаемой относительной погрешности измерений размеров частиц*, % |
±15 (для D10) ±10 (для D50) ±15 (для D90) |
|
* D10, мкм - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 10 %; D50, мкм - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 50 % (средний диаметр частиц); D90, мкм - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 90 %. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний размеров частиц, мкм: - при использовании модуля жидкостного диспергирования (Liquid Flow) - при использовании модуля воздушного диспергирования (Dry Jet) |
от 0,01 до 2500 от 0,1 до 3500 |
|
Масса без модуля диспергирования, кг, не более |
43 |
|
Габаритные размеры (ДхШхВ) без модуля диспергирования, мм, не более |
400x790x290 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до +25 75 |
|
Напряжение питания от однофазной сети переменного тока частотой 50 Гц, В |
от 220 до 240 |
|
Потребляемая мощность, Вт, не более: |
200 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор размеров частиц |
Litesizer DIF |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «Руководство по эксплуатации. Анализатор размеров частиц Litesizer DIF», п. 5. «Выполнение измерений».
Нормативные документы
Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утвержденная приказом Росстандарта от 30 декабря 2021 г. № 3105;
Стандарт предприятия «Anton Paar GmbH», Австрия.
