Индикаторы часового типа
| Номер в ГРСИ РФ: | 96446-25 |
|---|---|
| Производитель / заявитель: | CHENGDU NEW CHENGLIANG TOOLS CO., LTD, КНР |
Индикаторы часового типа (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96446-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 18.09.2030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Индикаторы часового типа | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
ИЧ ИТ ИЧЦ |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1995 от
18.09.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | dc560ead-be37-82c3-ed18-d96d2e931ebc | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Chengdu New Chengliang Tools Co., Ltd, КИТАЙ, 199 South Block 1, City Ring Road Xindu District, 610503 Chengdu
Поверка
| Методика поверки / информация о поверке |
МП СГ-55-2025 Государственная система обеспечения единства измерений. Индикаторы часового типа. Методика поверки
(с 18.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 28 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96446-25: Описание типа
2025-96446-25.pdf
|
Скачать | 476.4 КБ | |
|
96446-25: Методика поверки
МП СГ-55-2025
2025-mp96446-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Индикаторы часового типа (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.
Описание
Принцип действия основан на преобразовании линейного перемещения измерительного стержня, осуществляемые параллельно или перпендикулярно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства или в пропорциональные изменения напряжения в электрической схеме блока индикации с последующим выводом результатов перемещений измерительного стержня на дисплей цифрового отсчетного устройства.
Индикаторы изготавливаются следующих моделей:
ИЧ - индикаторы часового типа с перемещением измерительного стержня параллельно шкале;
ИТ - индикаторы часового типа с перемещением измерительного стержня перпендикулярно шкале;
ИЧЦ - индикаторы с цифровым отсчетным устройством.
Индикаторы часового типа представляют собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем. Круговая шкала индикаторов с нижним пределом диапазона измерений от 0 вращается посредством подвижного ободка. Остальные индикаторы снабжены механизмом установки на ноль с небольшим пределом регулирования. Индикаторы часового типа изготавливаются с малым диапазоном измерений или многооборотные.
Индикаторы с цифровым отсчетным устройством представляют собой корпус с жидкокристаллическим экраном для вывода результатов измерений, набором кнопок, с помощью которых осуществляется управление рядом функций, гильзы, измерительного стержня и измерительного наконечника. Результаты измерений выводятся на жидкокристаллический экран.
В корпус индикаторов с цифровым отсчетным устройством встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как установка нуля (ZERO), выбор режима единиц измерений мм/дюйм (mm/inch) и др.
Питание индикаторов с цифровым отсчетным устройством осуществляется от встроенного источника питания.
Индикаторы часового типа могут быть оснащены передвижными указателями пределов поля допуска.
Индикаторы отличаются между собой диапазонами измерений, ценой деления (шагом дискретности), длиной и формой измерительного стержня, диаметром и формой циферблата, внешним видом.
Ш НГ
„„ ~ „ chuan /// CH и AN „ _ „ „ „ „„ „
Товарный знак , , наносится на циферблат или корпус
индикатора краской или методом лазерной маркировки, а также на паспорт типографским методом.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус индикатора краской или лазерной маркировкой в местах, указанных на рисунке 10.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид индикаторов указан на рисунках 1 - 9.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено.

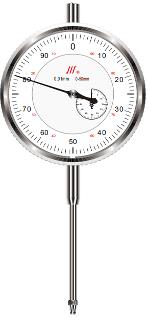

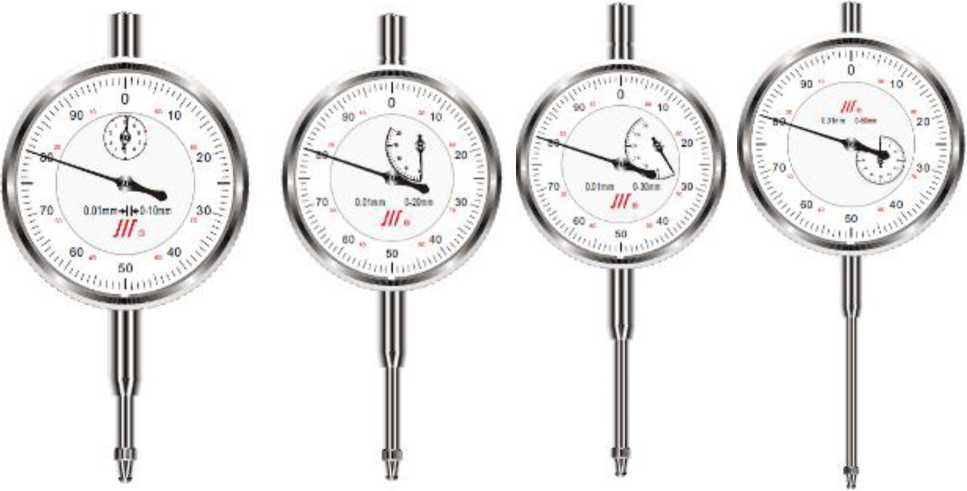

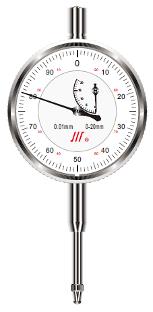

Рисунок 1 - Общий вид индикаторов модели ИЧ с ценой деления 0,01 мм, многооборотные

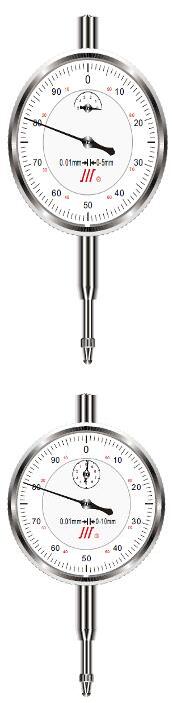

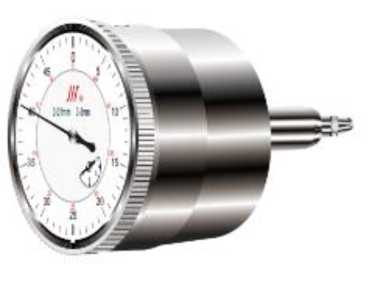

Рисунок 2 - Общий вид индикаторов модели ИЧ с ценой деления 0,01 мм, многооборотные

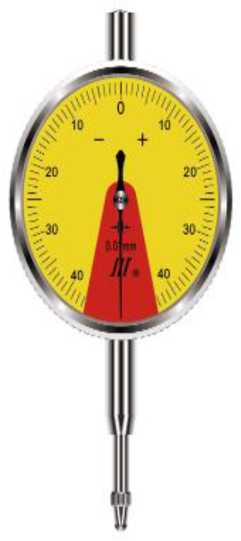

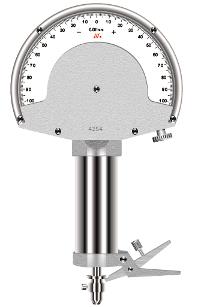

Рисунок 3 - Общий вид индикаторов модели ИЧ с ценой деления 0,01 мм, с малым диапазоном измерений

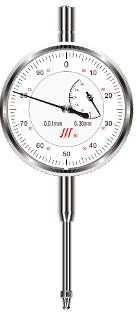

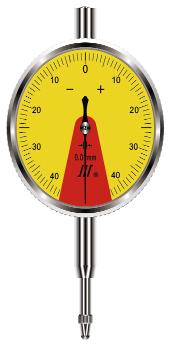

Рисунок 4 - Общий вид индикаторов модели ИТ

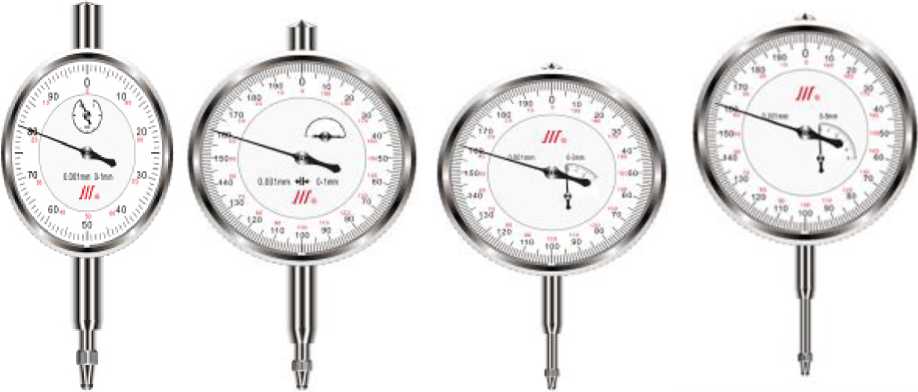

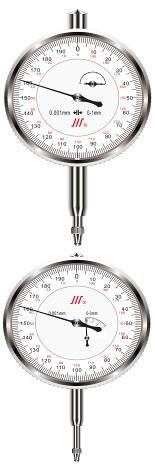

Рисунок 5 - Общий вид индикаторов модели ИЧ с ценой деления 0,001 мм, многооборотные
Рисунок 6 - Общий вид индикаторов модели ИЧ с ценой деления 0,001 мм, с малым диапазоном измерений

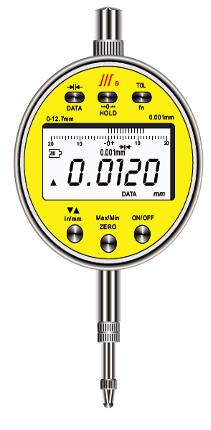

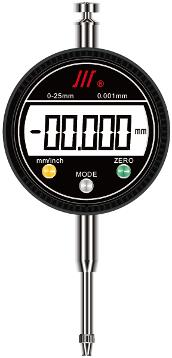

Рисунок 7 - Общий вид индикаторов модели ИЧЦ

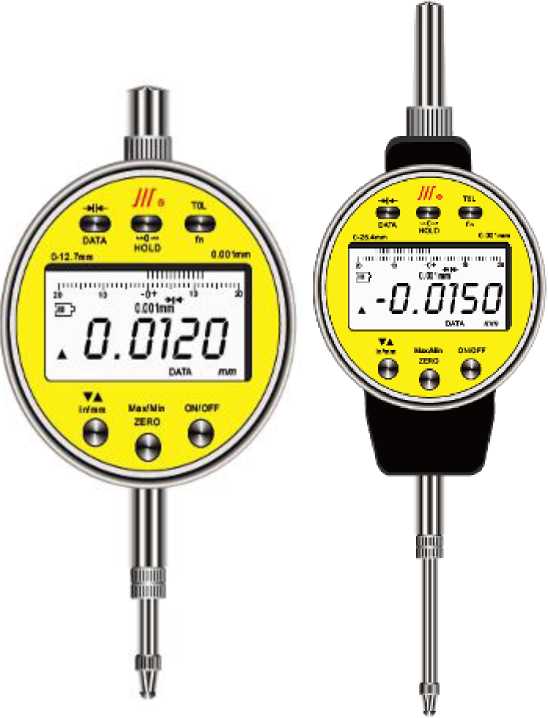

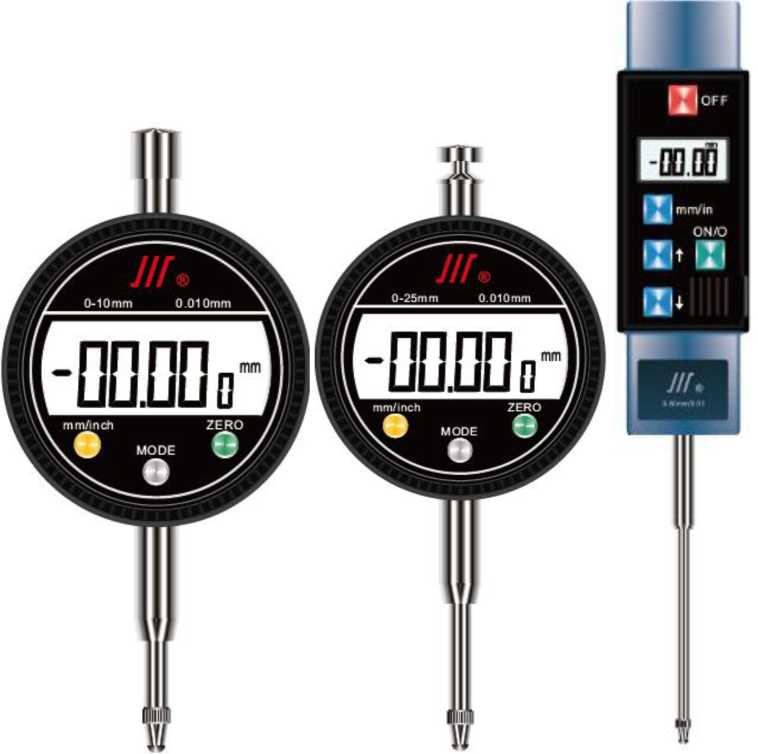

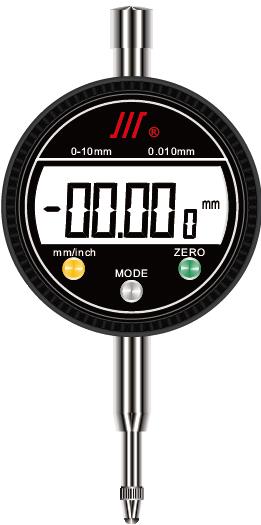

Рисунок 8 - Общий вид индикаторов модели ИЧЦ

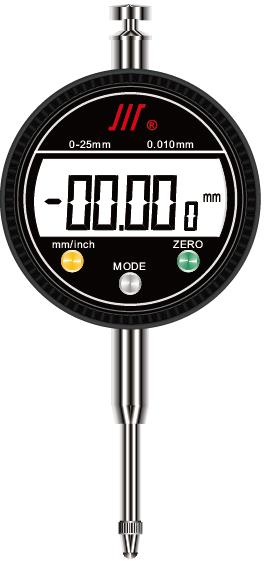

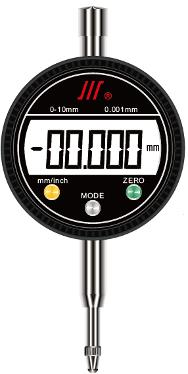

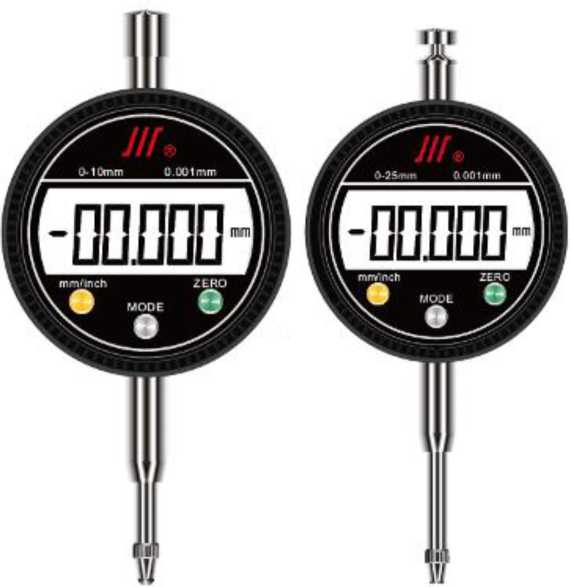

Рисунок 9 - Общий вид индикаторов модели ИЧЦ
Место нанесения заводского номера

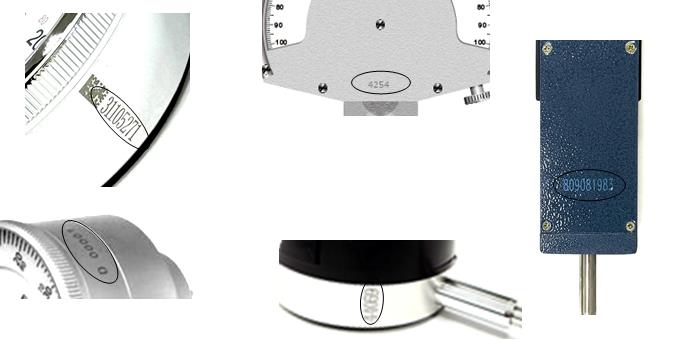

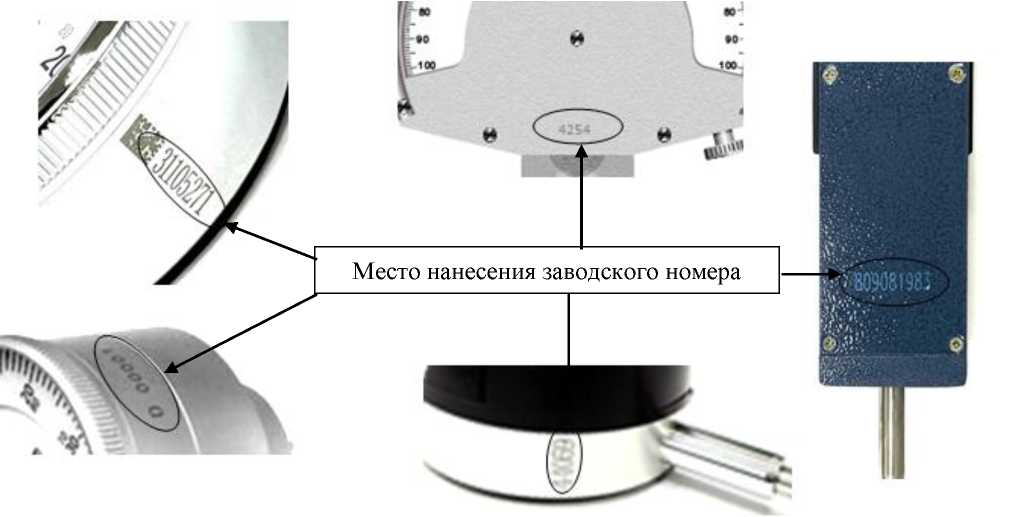

Рисунок 10 - Места нанесения заводских номеров
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства индикаторов модели ИЧЦ на заводе-изготовителе во время производственного цикла. Конструкция индикаторов модели ИЧЦ исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1 - Метрологические характеристики индикаторов модели ИЧ с малым диапазоном измерений
|
Модель |
Диапазон измерений, мм |
Цена деления, мм |
Пределы допускаемой абсолютной погрешности от нулевого штриха в пределах всей шкалы, мм |
Вариация показаний, мкм, не более |
Размах показаний, мкм, не более |
Измерительное усилие, Н, не более |
|
ИЧ |
От -0,05 до +0,05 |
0,001 |
±0,0012 |
1 |
1 |
2,0 |
|
От -0,1 до +0,1 |
0,001 |
±0,0012 |
1 |
1 |
2,0 | |
|
От -0,4 до +0,4 |
0,01 |
±0,0100 |
3 |
3 |
1,5 |
Таблица 2 - Метрологические характеристики индикаторов моделей ИЧ и ИТ многооборотные
|
Модель |
Диапазон измерений, мм |
Цена деления, мм |
Набольшая алгебраическая разность погрешностей, мм |
Вариация показаний, мкм, не более |
Размах показаний, мкм, не более |
Измерительное усилие, Н, не более | ||
|
на любом участке диапазона измерений индикатора, мм |
на всем диапазоне измерений | |||||||
|
0,1 |
1,0 | |||||||
|
ИЧ |
От 0 до 1 |
0,001 |
0,002 |
- |
0,005 |
2 |
2 |
2,0 |
|
От 0 до 3 |
0,001 |
0,003 |
0,005 |
0,008 |
2 |
2 |
2,0 | |
|
От 0 до 5 |
0,001 |
0,003 |
0,005 |
0,009 |
2 |
2 |
2,0 | |
|
От 0 до 2 |
0,01 |
0,005 |
0,008 |
0,012 |
2 |
2 |
2,0 | |
|
От 0 до 3 |
0,01 |
0,005 |
0,010 |
0,014 |
3 |
3 |
1,5 | |
|
От 0 до 3 |
0,01 |
0,006 |
0,012 |
0,015 |
3 |
3 |
1,5 | |
|
От 0 до 5 |
0,01 |
0,005 |
0,010 |
0,016 |
3 |
3 |
1,5 | |
|
От 0 до 10 |
0,01 |
0,005 |
0,010 |
0,020 |
3 |
3 |
1,5 | |
|
От 0 до 20 |
0,01 |
0,008 |
0,015 |
0,025 |
6 |
6 |
2,0 | |
|
От 0 до 25 |
0,01 |
0,010 |
0,015 |
0,030 |
6 |
6 |
2,2 | |
|
От 0 до 30 |
0,01 |
0,010 |
0,015 |
0,035 |
6 |
6 |
2,2 | |
|
От 0 до 50 |
0,01 |
0,010 |
0,015 |
0,040 |
8 |
8 |
2,5 | |
|
От 0 до 80 |
0,01 |
0,010 |
0,015 |
0,050 |
9 |
9 |
3,5 | |
|
От 0 до 100 |
0,01 |
0,010 |
0,015 |
0,050 |
9 |
9 |
3,5 | |
|
ИТ |
От 0 до 3 |
0,01 |
0,005 |
0,010 |
0,014 |
3 |
3 |
1,5 |
Таблица 3 - Метрологические характеристики индикаторов модели ИЧЦ
|
Диапазон измерений, мм |
Шаг дискретности, мм |
Набольшая алгебраическая разность погрешностей на всем диапазоне измерений, мм |
Размах показаний, мкм, не более |
Измерительное усилие, Н, не более |
|
От 0 до 12,7 |
0,0005 |
0,007 |
2 |
2,0 |
|
От 0 до 25,4 |
0,0005 |
0,007 |
2 |
2,0 |
|
От 0 до 5 |
0,001 |
0,007 |
2 |
1,5 |
|
От 0 до 10 |
0,001 |
0,007 |
2 |
1,5 |
|
От 0 до 12,5 |
0,001 |
0,007 |
2 |
1,5 |
|
От 0 до 12,7 |
0,001 |
0,007 |
2 |
1,5 |
|
От 0 до 20 |
0,001 |
0,010 |
3 |
2,2 |
|
От 0 до 25 |
0,001 |
0,010 |
3 |
2,2 |
|
От 0 до 25,4 |
0,001 |
0,010 |
3 |
2,2 |
|
От 0 до 5 |
0,01 |
0,020 |
10 |
1,5 |
|
От 0 до 10 |
0,01 |
0,020 |
10 |
1,5 |
|
От 0 до 12,5 |
0,01 |
0,020 |
10 |
1,5 |
|
От 0 до 12,7 |
0,01 |
0,020 |
10 |
1,5 |
|
От 0 до 25 |
0,01 |
0,030 |
10 |
2,2 |
|
От 0 до 25,4 |
0,01 |
0,030 |
10 |
2,4 |
|
От 0 до 50 |
0,01 |
0,030 |
10 |
2,5 |
|
От 0 до 50,8 |
0,01 |
0,030 |
10 |
2,6 |
|
От 0 до 100 |
0,01 |
0,030 |
10 |
2,8 |
Таблица 4 - Габаритные размеры и масса
|
Модель |
Диапазон измерений, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
ИЧ |
От -0,05 до +0,05 |
110x65x30 |
0,30 |
|
От -0,1 до +0,1 |
195x80x120 |
0,30 | |
|
От -0,4 до +0,4 |
115x60x30 |
0,30 | |
|
От 0 до 1 |
130x65x30 |
0,30 | |
|
От 0 до 2 |
135x70x35 |
0,30 | |
|
От 0 до 3 |
125x80x25 |
0,30 | |
|
От 0 до 5 |
125x80x50 |
0,30 | |
|
От 0 до 10 |
120x60x50 |
0,30 | |
|
От 0 до 20 |
125x60x50 |
0,30 | |
|
От 0 до 25 |
130x60x50 |
0,30 | |
|
От 0 до 30 |
145x60x50 |
0,40 | |
|
От 0 до 50 |
185x80x60 |
0,50 | |
|
От 0 до 80 |
210x90x65 |
0,50 | |
|
От 0 до 100 |
225x100x70 |
0,50 | |
|
ИТ |
От 0 до 3 |
80x60x50 |
0,30 |
|
ИЧЦ |
От 0 до 5 |
125x60x30 |
0,15 |
|
От 0 до 10 |
125x60x30 |
0,15 | |
|
От 0 до 12,5 |
125x60x30 |
0,15 | |
|
От 0 до 12,7 |
125x60x30 |
0,15 | |
|
От 0 до 20 |
130x60x30 |
0,15 | |
|
От 0 до 25 |
130x60x30 |
0,15 | |
|
От 0 до 25,4 |
130x60x30 |
0,15 | |
|
От 0 до 50 |
247x60x50 |
0,25 | |
|
От 0 до 50,8 |
250x65x55 |
0,25 | |
|
От 0 до 100 |
385x70x40 |
0,30 |
Таблица 5 - Условия эксплуатации
|
Наименование xарактеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуxа, °C - относительная влажность воздуxа, %, не более |
От + 15 до +25 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Индикатор часового типа |
- |
1 шт. |
|
Элемент питания (для индикаторов модели ИЧЦ) |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
ПС.00.0001 |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта индикаторов.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г № 2840.
Стандарт предприятия Chengdu New Chengliang Tools Co., Ltd «Индикаторы часового типа».
