Весы электронные CW
| Номер в ГРСИ РФ: | 96447-25 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Hebei Yituokeweiye Electronic Technology Co., Ltd., КИТАЙ |
Весы электронные CW (далее - весы) предназначены для статического определения массы различных грузов на поддоне.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96447-25 | ||||||
| Действует | по 18.09.2030 | ||||||
| Наименование | Весы электронные | ||||||
| Модель | CW | ||||||
| Приказы |
№1995 от
18.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | a406025d-d642-9997-c3e5-170da299e2d9 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Hebei Yituokeweiye Electronic Technology Co., Ltd., КИТАЙ, 35, 2nd area, 3rd street, Donglu Village, Donglu Township, Qingyuan District, Baoding City, Hebei Province
Поверка
| Методика поверки / информация о поверке |
МП-670-2025 Государственная система обеспечения единства измерений. Весы электронные CW. Методика поверки
(с 18.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 134 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96447-25: Описание типа
2025-96447-25.pdf
|
Скачать | 107.4 КБ | |
|
96447-25: Методика поверки
МП-670-2025
2025-mp96447-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Весы электронные CW (далее - весы) предназначены для статического определения массы различных грузов на поддоне.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза, который преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей индикатора.
Конструктивно весы состоят из грузоприемного устройства П-образной формы (далее -ГПУ) с весоизмерительными тензорезисторными датчиками и индикатора с клавиатурой и дисплеем, встроенных в гидравлическую тележку.
Весы могут иметь следующие устройства и функции:
- полуавтоматическое устройство установки нуля;
- устройство первоначальной установки нуля;
- устройство слежения за нулем;
- устройство тарирования (выборки массы тары).
В весах предусмотрено устройство сигнализации о перегрузке.
Обозначение модификаций весов имеет вид CW-X1, где Х1 - максимальная нагрузка в кг.
На корпусе ГПУ прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:
- товарный знак организации-импортера;
- условное обозначение весов;
- серийный номер весов;
- значение (Max);
- значение минимальной нагрузки (Min);
- значение поверочного интервала (e) и действительной цены деления (d);
- знак утверждения типа средства измерений;
- год изготовления.
Серийный номер, идентифицирующий весы, имеет цифровой формат, нанесен методом типографской печати на маркировочную табличку.
Весы выпускаются в трех модификациях: CW 20, CW 25, CW 30, отличающихся друг от друга значением максимальной нагрузки.

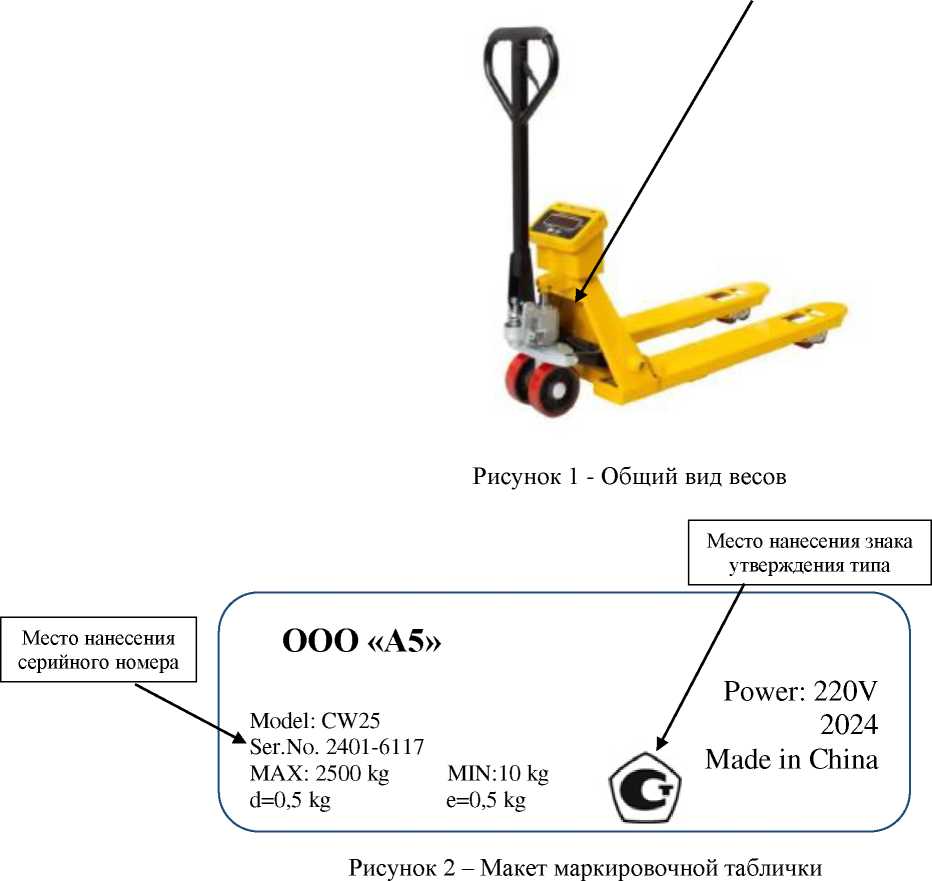

Общий вид весов, место нанесения заводского номера и знака утверждения типа представлены на рисунках 1 - 2.
Нанесение знака поверки на средство измерений не предусмотрено. Пломбировка средства измерений не предусмотрена.
Место нанесения маркировочной таблички
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым и жестко привязано к электрической схеме, что соответствует п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением», в части устройств со встроенным ПО.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается введением пароля.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
U 8.02 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
CW 20 |
CW 25 |
CW 30 | |
|
Максимальная нагрузка (Max), кг |
2000 |
2500 |
3000 |
|
Минимальная нагрузка (Min), кг |
10 | ||
|
Действительная цена деления (d) и поверочный интервал (e), e = d, кг |
0,5 | ||
|
Число поверочных интервалов, n |
4000 |
5000 |
6000 |
|
Пределы допускаемой абсолютной погрешности (mpe) при поверке (в эксплуатации) в интервалах взвешивания, кг от 10 до 250 кг включ. св. 250 до 1000 кг включ. св. 1000 кг до Max |
±0,25 (±0,5) ±0,5 (±1,0) ±0,75 (±1,5) | ||
|
Диапазон выборки массы тары (Т-), % от Мах |
100 | ||
|
Точность устройства установки на нуль |
±0,25е | ||
|
Показания индикации массы, кг, не более |
Мах + 9е | ||
|
Диапазон установки на нуль и слежения за нулём, % от Max, не более |
4 | ||
|
Диапазон первоначальной установки нуля, % от Max, не более |
20 | ||
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Таблица 3 - Технические характеристики
|
Диапазон рабочих температур, °С |
от -10 до +40 |
|
Номинальное напряжение электрического питания, В: - весов постоянным током от аккумулятора SLA Battery - пульта дистанционного управления - от двух аккумуляторов АА |
7,4 1,2 |
|
Габаритные размеры (длина x ширина х высота), мм |
1550х 550х1220 |
|
Масса, кг, не более |
96 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Вероятность безотказной работы за 2000 ч |
0,92 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на маркировочную табличку в соответствии с рисунком 2 и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы электронные |
CW |
1 шт. |
|
Руководство по эксплуатации. Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в п.7 «Руководство по эксплуатации» документа «Весы электронные CW. Руководство по эксплуатации. Паспорт».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 04.07.2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Стандарт предприятия «Hebei Yituokeweiye Electronic Technology Co., Ltd.»
