Сферы для поверки координатно-измерительных машин NORGAU
| Номер в ГРСИ РФ: | 96468-25 |
|---|---|
| Производитель / заявитель: | ООО "Норгау Руссланд", г.Москва |
Сферы для поверки координатно-измерительных машин NORGAU (далее - меры NORGAU) предназначены для передачи единицы длины при поверке координатноизмерительных машин.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96468-25 | |||||||||||||||||||||
| Действует | по 19.09.2030 | |||||||||||||||||||||
| Наименование | Сферы для поверки координатно-измерительных машин | |||||||||||||||||||||
| Модель | NORGAU | |||||||||||||||||||||
| Модификации |
7 на испытания представлены: 1 2 3 4 5 6 |
|||||||||||||||||||||
| Приказы |
№2016 от
19.09.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1747ea38-0e3d-cfa4-4aaa-f958e77b5bed | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО «Норгау Руссланд», РОССИЯ, 119421, г. Москва, вн. тер. г, муниципальный округ Обручевский, ул. Новаторов, д. 1, эт./помещ. 2/LVI, ком. 77
Поверка
| Методика поверки / информация о поверке |
РТ-МП-856-203-2025 Государственная система обеспечения единства измерений. Сферы для поверки координатно-измерительных машин NORGAU. Методика поверки
(с 19.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96468-25: Описание типа
2025-96468-25.pdf
Файл устарел
|
Скачать | 163.8 КБ | |
|
96468-25: Методика поверки
РТ-МП-856-203-2025
2025-mp96468-25.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
96468-25: Описание типа
2025-96468-25-1.pdf
|
Скачать | 163.8 КБ | |
|
96468-25: Методика поверки
РТ-МП-856-203-2025
2025-mp96468-25-1.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Сферы для поверки координатно-измерительных машин NORGAU (далее - меры NORGAU) предназначены для передачи единицы длины при поверке координатноизмерительных машин.
Описание
Принцип действия мер NORGAU основан на воспроизведении заданных значений диаметров и последующем определении отклонений диаметров от действительных значений и отклонений от формы.
Меры NORGAU изготавливаются в следующих исполнениях: исполнение 1, исполнение 2, исполнение 3, исполнение 4, исполнение 5, исполнение 6, исполнение 7, которые отличаются значениями диаметров сфер, материалами сфер и конструкцией. Меры NORGAU (исполнение 1, 2) изготавливаются из карбида вольфрама и конструктивно представляют собой конусообразное основание с закрепленной на нем опорной конусной колонной с четырьмя отверстиями для регулировки и вкручивающийся стержень со сферой (рисунок 1). Меры NORGAU (исполнение 3-7) изготавливаются из керамики и конструктивно представляют собой конусообразное основание с закрепленной на нем опорной конусной колонной (рисунок 2, 3). Также на корпусе установлен шарик, позволяющий изменять положение измерительной сферы.
Заводские номера наносятся на стержень мер NORGAU ударным способом или методом лазерной маркировки и имеют цифровое, или цифробуквенное обозначение.
Пломбировка мер NORGAU от несанкционированного доступа не предусмотрена. Нанесение знака поверки не предусмотрено.

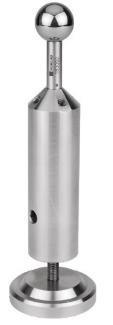

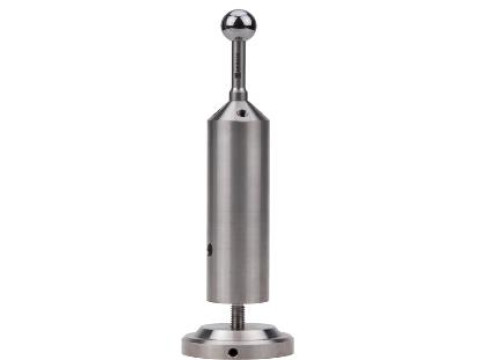

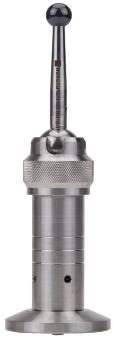

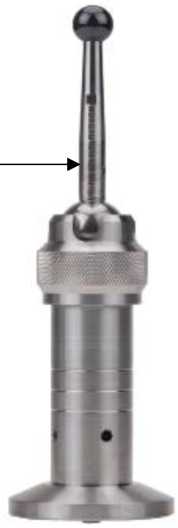

Рисунок 1 - Общий вид сфер для поверки координатно-измерительных машин NORGAU: а) исполнение 1, б) исполнение 2
Место нанесения заводского номера
а) б)

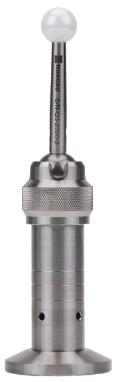

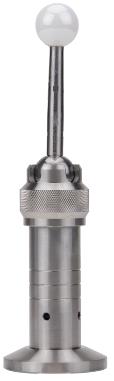

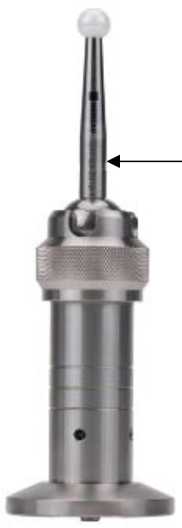

Рисунок 2 - Общий вид сфер для поверки координатно-измерительных машин NORGAU: а) исполнение 3, б) исполнение 4
а)
б)
Место нанесения заводского номера

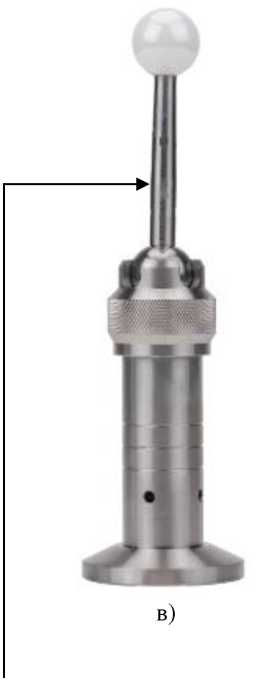

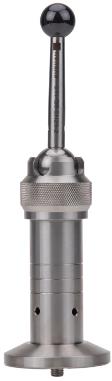

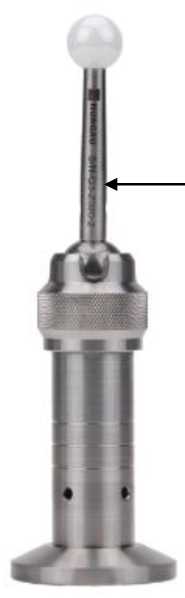

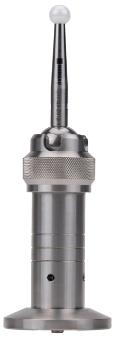

Рисунок 3 - Общий вид сфер для поверки координатно-измерительных машин NORGAU: а) исполнение 5, б) исполнение 6, в) исполнение 7
Программное обеспечение
программное обеспечение отсутствует.
Технические характеристики
Метрологические и технические характеристики мер NORGAU приведены в таблицах 1 - 4.
|
Таблица 1 - Метрологические характеристики мер NO |
RGAU исполнений 1 и 2 | |
|
Наименование характеристики |
Значение | |
|
Исполнение |
1 |
2 |
|
Номинальный диаметр сферы, мм |
19 |
25 |
|
Допускаемое отклонение от номинального значения диаметра сферы, мм |
±0,5 | |
|
Доверительные границы абсолютной погрешности воспроизведения диаметра, мкм |
±1,0 | |
|
Допускаемое отклонение от круглости, мкм, не более |
0,5 | |
Таблица 2 - Метрологические характеристики мер NORGAU исполнений 3 - 7
|
Наименование характеристики |
Значение | ||||
|
Исполнение |
3 |
4 |
5 |
6 |
7 |
|
Номинальный диаметр сферы, мм |
12 |
15 |
20 |
20 |
25 |
|
Допускаемое отклонение от номинального значения диаметра сферы, мм |
±0,5 | ||||
|
Доверительные границы абсолютной погрешности воспроизведения диаметра, мкм |
±1,0 | ||||
|
Допускаемое отклонение от круглости, мкм, не более |
0,5 | ||||
Таблица 3 - Технические характеристики мер NORGAU исполнений 1 и 2
|
Наименование характеристики |
Значение |
|
Исполнение |
1 2 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
220 |
|
- ширина |
60 |
|
- высота |
60 |
|
Масса, кг, не более |
2,5 |
|
Условия эксплуатации: | |
|
- рабочая область значений температур, 0С |
от +19 до +21 |
|
- относительная влажность воздуха, % |
от 25 до 75 |
Таблица 4 - Технические характеристики мер NORGAU исполнений 3 - 7
|
Наименование характеристики |
Значение | ||||
|
Исполнение |
3 |
4 |
5 |
6 |
7 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
210 60 60 |
220 60 60 | |||
|
Масса, кг, не более |
2,5 | ||||
|
Условия эксплуатации: - рабочая область значений температур, ос - относительная влажность воздуха, % |
от +19 до +21 от 25 до 75 | ||||
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Комплектность средства измерений приведена в таблице 5.
Таблица 5 - Комплектность мер NORGAU
|
Наименование |
Обозначение |
Количество |
|
Сфера для поверки систем координатно-измерительных машин |
NORGAU |
1 шт. |
|
Ключ |
- |
1 шт. |
|
Кейс |
- |
1 шт. |
|
Паспорт |
СФК.001ПС |
1 экз. |
Сведения о методах измерений
Методы измерений изложены в п. 8.3 «Порядок работы» документа СФК.001ПС «Сферы для поверки координатно-измерительных машин NORGAU. Паспорт».
Нормативные документы
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 06.04.2021 г. № 472;
ТУ 26.51.66-005-49360276-2024 «Сферы для поверки координатно-измерительных машин NORGAU. Технические условия».
