Хроматографы газовые промышленные PGC-80Plus
| Номер в ГРСИ РФ: | 96469-25 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Hangzhou Analyzer System Integration Ltd, КИТАЙ |
Хроматографы газовые промышленные PGC-80Plus (далее - хроматографы) предназначены для измерений содержания органических и неорганических веществ в различных технологических средах.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96469-25 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 19.09.2030 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Хроматографы газовые промышленные | ||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | PGC-80Plus | ||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2016 от
19.09.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 408ea988-bb9c-ca12-a464-b6019962ba18 | ||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Hangzhou Analyzer System Integration Ltd, КИТАЙ, 760 Bin`an Road, Binjiang District, Hangzhou, Zhejiang
Поверка
| Методика поверки / информация о поверке |
РТ-МП-07-205-2025 Государственная система обеспечения единства измерений. Хроматографы газовые промышленные PGC-80Plus. Методика поверки
(с 19.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96469-25: Описание типа
2025-96469-25.pdf
Файл устарел
|
Скачать | 117.7 КБ | |
|
96469-25: Методика поверки
РТ-МП-07-205-2025
2025-mp96469-25.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
96469-25: Описание типа
2025-96469-25-1.pdf
|
Скачать | 117.7 КБ | |
|
96469-25: Методика поверки
РТ-МП-07-205-2025
2025-mp96469-25-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Хроматографы газовые промышленные PGC-80Plus (далее - хроматографы) предназначены для измерений содержания органических и неорганических веществ в различных технологических средах.
Описание
Принцип действия хроматографов основан на разделении анализируемой пробы на колонке и последующем детектировании компонентов пробы детекторами по теплопроводности (ДТП), пламенно-ионизационным детектором (ПИД), пламенно-фотометрическим детектором (ПФД), плазменно-эмиссионным детектором (ПЭД) и электронно-захватным детектором (ЭЗД).
Хроматограф состоит из контроллера и термостата с размещенными в нем колонками (капиллярными или насадочными), переключающими кранами, детекторами и дозатором газовых или жидких проб, блоком программирования температуры и переключателем расхода.
На лицевой панели контроллера расположен жидкокристаллический дисплей с сенсорным управлением, посредством которого осуществляется управление хроматографом и отображение результатов измерений.
Хроматографы могут быть закреплены на стене или на монтажных кронштейнах.
Хроматографы выпускаются во взрывозащищенном исполнении.
Количество и тип детекторов определяются при заказе.
Серийный номер наносится на табличку (шильд), расположенную на боковой панели хроматографа, методом лазерной печати. Формат серийного номера - буквенно-цифровой.
Пломбирование и нанесение знака поверки на хроматограф не предусмотрено.
Общий вид хроматографов представлен на рисунке 1.
Внешний вид шильда хроматографов представлен на рисунке 2.
Место размещения таблички (шильда)

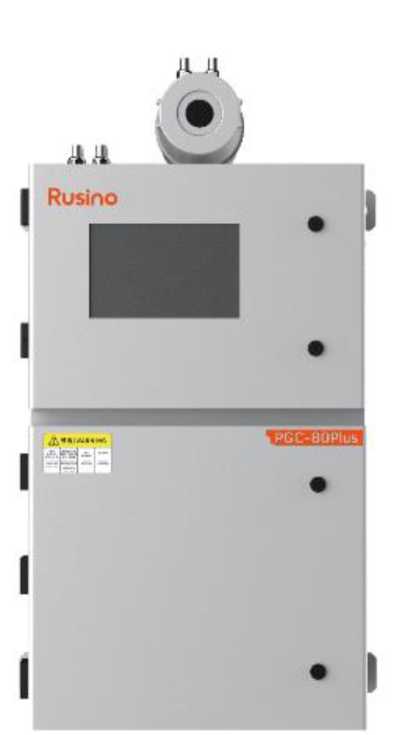

Рисунок 1 - Общий вид хроматографовгазовых промышленных PGC-80Plus
Место нанесения серийного номера

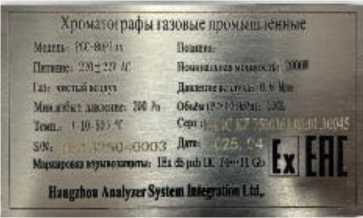

Рисунок 2 - Внешний вид таблички (шильда)
Место нанесения маркировки взрывозащиты
Программное обеспечение
Встроенное программное обеспечение (далее - ПО), специально разработанное производителем для хроматографов, обеспечивает обработку, преобразование и вывод измерительной информации на жидкокристаллический дисплей. Также ПО обеспечивает управление, настройку и диагностику состояния хроматографа с помощью управляющей панели.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PGC.HMIE |
|
Номер версии (идентификационный номер ПО), не ниже |
7.3.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, не более: - ДТП, В - ПИД, А - ПФД, А - ЭЗД, Гц - ПЭД, В |
Г10-4 1<0-13 1-10-11 2,5 540-6 |
|
Предел детектирования, не более: - ДТП по пропану (СзН«), г/см3 |
Г10-10 |
|
- ПИД по пропану (СэНв), г/с |
Г10-14 |
|
- ПФД по сероводороду (H2S), гБ/с |
Г10-12 |
|
- ЭЗД по трихлорметану (CHCI3), г/с |
Г10-14 |
|
- ПЭД по водороду (H2), г/с |
Г10-15 |
|
Предел допускаемого относительного среднего квадратичного отклонения (СКО) выходного сигнала (площади пика), %: - ДТП по пропану (С3Н8) |
1 |
|
- ПИД по пропану (С3Н8) |
1 |
|
- ПФД по сероводороду (H2S) |
1 |
|
- ЭЗД по трихлорметану (CHCI3) |
1 |
|
- ПЭД по водороду (H2) |
1 |
|
Пределы допускаемого относительного изменения выходного сигнала за 48 часов непрерывной работы, % |
± 3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50±1 |
|
Потребляемая мощность, Вт, не более |
2200 |
|
Габаритные размеры, мм, не более: - ширина - глубина - высота |
710 373 1335 |
|
Масса, кг, не более |
100 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации), %, не более - атмосферное давление, кПа |
от -10 до +50 90 от 84 до 107 |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP65 |
|
Маркировка взрывозащиты |
1Ex db pxb IIC T4...T1 Gb |
|
Выходные сигналы |
RS485 @Modbus (расширяемый) 1 RJ45 Modbus TCP/ IP (расширяемый) |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
25 |
|
Средняя наработка до отказа, ч, не менее |
30000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Хроматограф газовый промышленный |
PGC-80Plus |
1 шт. |
|
Детекторы по теплопроводности |
ДТП |
по заказу |
|
пламенно-ионизационный |
ПИД |
по заказу |
|
пламенно-фотометрический |
ПФД |
по заказу |
|
плазменно-эмиссионный |
ПЭД |
по заказу |
|
электронно-захватный |
ЭЗД |
по заказу |
|
Руководство по эксплуатации. Хроматографы газовые промышленные PGC-80Plus |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта № 2315 от 31.12.2020 г. «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний»;
Стандарт предприятия Hangzhou Analyzer System Integration Ltd, Китай.
