Меры оптической плотности (комплект) (МОП-К)
| Номер в ГРСИ РФ: | 96470-25 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИОФИ", г.Москва |
Меры оптической плотности (комплект) (МОП-К) (далее по тексту - МОП-К) предназначены для воспроизведения и передачи единицы оптической плотности фотометрическим, спектрофотометрическим, денситометрическим средствам измерений, принцип действия которых основан на измерении оптической плотности.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96470-25 | |||||||||||||||
| Действует | по 19.09.2030 | |||||||||||||||
| Наименование | Меры оптической плотности (комплект) | |||||||||||||||
| Модель | (МОП-К) | |||||||||||||||
| Модификации |
1 2 |
|||||||||||||||
| Приказы |
№2016 от
19.09.2025
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c4b3a77c-32e8-456d-c959-4212bf583d7d | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ФГБУ «ВНИИОФИ», РОССИЯ, 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Поверка
| Методика поверки / информация о поверке |
МП 021.Д4-25 Государственная система обеспечения единства измерений. Меры оптической плотности (комплект) (МОП-К). Методика поверки
(с 19.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96470-25: Описание типа
2025-96470-25.pdf
Файл устарел
|
Скачать | 153.3 КБ | |
|
96470-25: Методика поверки
МП 021.Д4-25
2025-mp96470-25.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
96470-25: Описание типа
2025-96470-25-1.pdf
|
Скачать | 153.3 КБ | |
|
96470-25: Методика поверки
МП 021.Д4-25
2025-mp96470-25-1.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Меры оптической плотности (комплект) (МОП-К) (далее по тексту - МОП-К) предназначены для воспроизведения и передачи единицы оптической плотности фотометрическим, спектрофотометрическим, денситометрическим средствам измерений, принцип действия которых основан на измерении оптической плотности.
Описание
Принцип действия МОП-К основан на ослаблении светового потока за счет поглощения света материалом мер.
МОП-К выполнены в двух исполнениях, отличающихся конструктивными особенностями в зависимости от конструкций прибора, у которого необходимо определить метрологические характеристики:
Исполнение 1: Меры оптической плотности для средств измерений, предназначенных для измерений оптической плотности в прямоугольном кюветном отделении с длиной оптического пути 10 мм (далее - меры кюветные). Меры кюветные представляют собой меры с различной оптической плотностью (от 0,030 до 4,200 Б в диапазоне длин волн от 340 до 770 нм), изготовленные из оптических стекол и/или стекол с нанесенным специальным напылением, которые устанавливаются в прямоугольные оправки, изготовленные из металла и/или пластика с габаритными размерами не более 12x12x45 мм (ДхЩхВ), с световым окном, не более 10x29 мм. В состав исполнения входит 6 мер кюветных, которые состоят из 5 (пяти) мер с различной оптической плотностью, установленные в оправки, и 1 (одна) оправка без меры (пустая) для компенсации фоновой засветки при измерениях.
Исполнение 2: Меры оптической плотности для средств измерений, предназначенных для измерений оптической плотности в планшете, состоящих из 96 световых окон (далее - меры планшетные). Меры планшетные представляют собой меры с различной оптической плотностью (от 0,030 до 4,200 Б в диапазоне длин волн от 340 до 770 нм), изготовленные из оптических стекол и/или стекол с нанесенным специальным напылением, которые устанавливаются в прямоугольную оправку, изготовленную из металла и/или пластика с габаритными размерами не более 130x85x10 мм (ДхШхВ), с 96-ю световыми окнами, расположенными на равном удалении друг от друга, диаметром не более 7 мм. В состав исполнения входит 1 (одна) мера планшетная, которая состоит из 5 (пяти) мер с различной оптической плотностью (16 световых окон на каждую меру), установленных в единую оправку, и 16 световых окон без мер (пустых) в этой же оправке для компенсации фоновой засветки при измерениях.
Нанесение знака поверки на МОП-К не предусмотрено.
Пломбирование МОП-К предусмотрено только в исполнении 2, осуществляется нанесением пломбы-наклейки с передней торцевой стороны меры (рис.3).
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится печатным способом на наклейку, размещаемую на упаковке МОП-К, а также на прямоугольные оправки методом гравировки в исполнении 1 и на корпус прямоугольной оправки печатным способом на наклейку в исполнении 2.

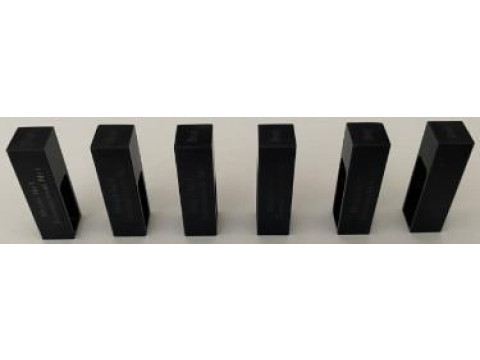

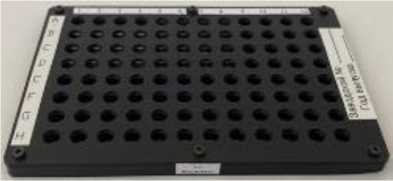

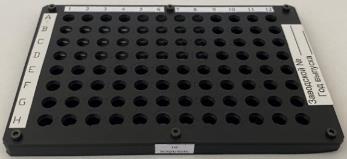

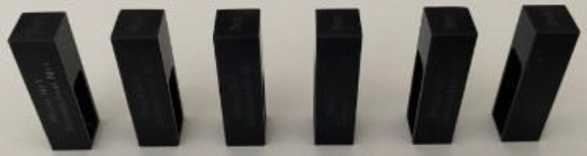

Общий вид МОП-К представлен на рисунке 1. Общий вид упаковки представлен на рисунке 2. Место пломбировки в исполнении 2 представлено на рисунке 3. Место маркировки МОП-К представлено на рисунке 4.
Исполнение 1 Исполнение 2
Рисунок 1 - Общий вид МОП-К
Исполнение 1
Исполнение 2

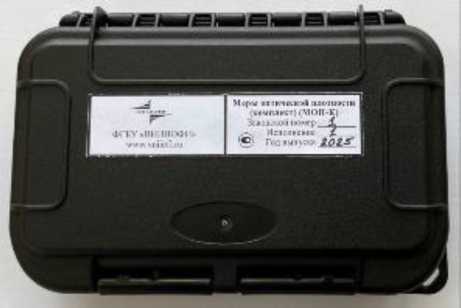

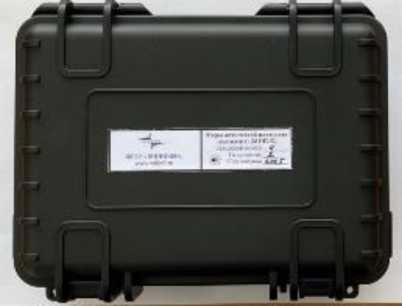

Рисунок 2 - Общий вид футляра с крышкой

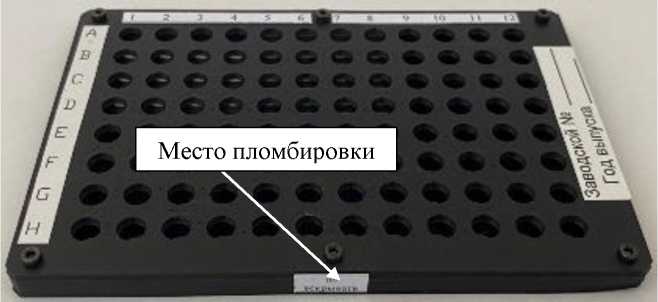

Рисунок 3 - Место пломбировки в исполнении 2
Исполнение 1
Исполнение 2

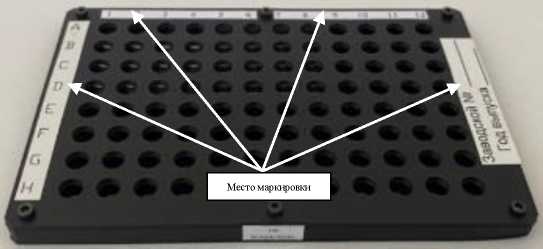

Рисунок 4 - Место маркировки МОП-К
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения значений оптической плотности в спектральном диапазоне от 340 до 770 нм в проходящем свете1), 2), Б |
от 0,030 до 4,200 |
|
Пределы допускаемой абсолютной погрешности воспроизведения значений оптической плотности в спектральном диапазоне от 340 до 770 нм в проходящем свете, Б - в диапазоне от 0,030 до 2,000 Б включ. - в диапазоне св. 2,000 до 3,000 Б включ. - в диапазоне св. 3,000 до 4,200 Б |
±0,006 ±0,010 ±0,015 |
|
1) Действительные значения оптической плотности МОП-К определяются в процессе поверки. 2) Действительные значения оптической плотности определяются на одной или нескольких длинах волн в диапазоне от 340 до 770 нм в процессе поверки по требованию заказчика. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры прямоугольной оправки (кюветы) для мер в Исполнении 1, мм, не более: | |
|
- высота |
12 |
|
- длина |
12 |
|
- ширина Габаритные размеры прямоугольной оправки для мер в Исполнении 2, мм, не более: |
45 |
|
- высота |
10 |
|
- длина |
130 |
|
- ширина |
85 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Габаритные размеры светового окна для мер в Исполнении 1, мм, не более: - высота |
10 |
|
- длина |
29 |
|
Количество мер в Исполнении 1, шт. |
5 |
|
Количество прямоугольных оправок для мер в Исполнении 1, шт. |
6 |
|
Диаметр светового окна для мер в Исполнении 2, мм, не более |
7 |
|
Количество мер в Исполнении 2, шт. |
5 |
|
Количество световых окон в прямоугольной оправке для мер в Исполнении 2, шт. |
96 |
|
Количество прямоугольных оправок для мер в Исполнении 2, шт. |
1 |
|
Масса, г, не более: Исполнение 1 |
65 |
|
Исполнение 2 |
95 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
23±2 |
|
- относительная влажность воздуха, %, не более |
60 |
|
- атмосферное давление, кПа |
100±4 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Гарантийный срок МОП-К, при соблюдении правил транспортировки, хранения и эксплуатации со дня первичной поверки, год |
1 |
|
Срок службы МОП-К, при соблюдении правил транспортировки, хранения и эксплуатации, лет |
10 |
Знак утверждения типа
наносится печатным способом на наклейку, расположенную на крышке футляра, и титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Исполнение |
Количество |
|
Меры оптической плотности (комплект) |
(МОП-К) |
1 или 2 |
1 шт. |
|
Футляр с крышкой |
- |
- |
1 шт. |
|
Руководство по эксплуатации |
КВФШ.305619.001 РЭ |
- |
1 экз. |
|
Паспорт |
КВФШ.305619.001 ПС |
- |
1 экз. |
Сведения о методах измерений
приведены в документе КВФШ.305619.001 РЭ «Меры оптической плотности (комплект)
(МОП-К). Руководство по эксплуатации» раздел 2, «Использование по назначению».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28.09.2018 № 2085 Об утверждении Государственной поверочной схемы для средств измерений оптической плотности;
КВФШ.305619.001 ТУ «Меры оптической плотности (комплект) (МОП-К). Технические условия».
