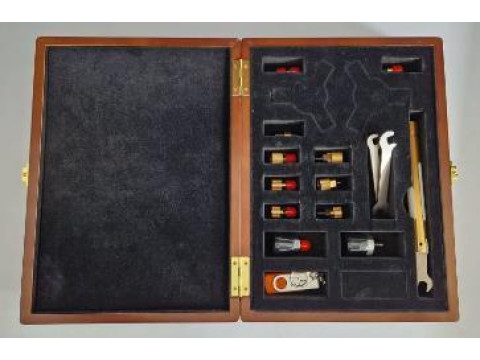

Наборы нагрузок калибровочных ННК

Наименование модификации

Тип соединителя

Набор нагрузок калибровочных ННК-18-Ш

III

Набор нагрузок калибровочных ННК-18-N

N

Набор нагрузок калибровочных ННК-26.5-1Х

IX

Набор нагрузок калибровочных ННК-26.5-35

3,5 мм

Набор нагрузок калибровочных ННК-40-29

2,92 мм

Наименование модификации

Обозначение

Тип соединителя

ННК-18-Шв-Шр-13

АНСШ.468955.012

III

ННК-18-Шв-Шр-11

АНСШ.468955.013

ННК-18-Шв-Шр-9

АНСШ.468955.014

ННК-18-Шв-8

АНСШ.468955.015

ННК-18-Шв-5

АНСШ.468955.016

ННК-18-Шв-3

АНСШ.468955.017

ННК-18-Шр-8

АНСШ.468955.018

ННК-18-Шр-5

АНСШ.468955.019

ННК-18-Шр-3

АНСШ.468955.020

ННК-18-№-Ыр-13

АНСШ.468955.003

N

ННК-18-№-Ыр-11

АНСШ.468955.004

ННК-18-№-Ыр-9

АНСШ.468955.005

ННК-18-№-8

АНСШ.468955.006

ННК-18-№-5

АНСШ.468955.007

ННК-18-№-3

АНСШ.468955.008

ННК-18-Ыр-8

АНСШ.468955.009

ННК-18-Ыр-5

АНСШ.468955.010

ННК-18-Ыр-3

АНСШ.468955.011

ННК-26.5-1Хв-1Хр-18

АНСШ.468955.054

IX

ННК-26.5-1Хв-1Хр-16

АНСШ.468955.055

ННК-26.5-1Хв-1Хр-14

АНСШ.468955.056

ННК-26.5-1Хв-1Хр-12

АНСШ.468955.057

ННК-26.5-1Хв-1Хр-9

АНСШ.468955.058

ННК-26.5-1Хв-9

АНСШ.468955.059

ННК-26.5-1Хв-6

АНСШ.468955.060

ННК-26.5-1Хв-3

АНСШ.468955.061

ННК-26.5-1Хр-9

АНСШ.468955.062

ННК-26.5-1Хр-6

АНСШ.468955.063

ННК-26.5-1Хр-3

АНСШ.468955.064

Наименование модификации

Обозначение

Тип соединителя

ННК-26.5-35в-35р-18

АНСШ.468955.043

3,5 мм

ННК-26.5-35в-35р-16

АНСШ.468955.044

ННК-26.5-35в-35р-14

АНСШ.468955.045

ННК-26.5-35в-35р-12

АНСШ.468955.046

ННК-26.5-35в-35р-9

АНСШ.468955.047

ННК-26.5-35в-9

АНСШ.468955.048

ННК-26.5-35в-6

АНСШ.468955.049

ННК-26.5-35в-3

АНСШ.468955.050

ННК-26.5-35р-9

АНСШ.468955.051

ННК-26.5-35р-6

АНСШ.468955.052

ННК-26.5-35р-3

АНСШ.468955.053

ННК-40-29в-29р-18

АНСШ.468955.021

2,92 мм

ННК-40-29в-29р-16

АНСШ.468955.022

ННК-40-29в-29р-14

АНСШ.468955.023

ННК-40-29в-29р-12

АНСШ.468955.024

ННК-40-29в-29р-9

АНСШ.468955.025

ННК-40-29в-9

АНСШ.468955.026

ННК-40-29в-6

АНСШ.468955.027

ННК-40-29в-3

АНСШ.468955.028

ННК-40-29р-9

АНСШ.468955.029

ННК-40-29р-6

АНСШ.468955.030

ННК-40-29р-3

АНСШ.468955.031

Наименование характеристики

Значение

Диапазон рабочих частот, ГГц, для наборов нагрузок:

- ННК-18-Шв-Шр-13, ННК-18-Шв-Шр-11, ННК-18-Шв-Шр-9, ННК-18-Шв-8, ННК-18-Шв-5, ННК-18-Шв-3, ННК-18-Шр-8, ННК-18-Шр-5, ННК-18-Шр-3, HHK-18-Nb-Np-13, ННК-18-NB-Np-H, ННК-18-Ne-Np-9, HHK-18-Nb-8, HHK-18-Nb-5, HHK-18-Nb-3, HHK-18-Np-8, HHK-18-Np-5, HHK-18-Np-3

от 0 до 18

- HHK-26.5-IXb-IXp-18, HHK-26.5-IXb-IXp-16, HHK-26.5-IXb-IXp-14, HHK-26.5-IXb-IXP-12, HHK-26.5-IXb-IXp-9, HHK-26.5-IXb-9, HHK-26.5-IXb-6, HHK-26.5-IXb-3, HHK-26.5-IXp-9, HHK-26.5-IXp-6, ННК-26.5-1Хр-3, ННК-26.5-35в-35р-18, ННК-26.5-35в-35р-16, ННК-26.5-35в-35р-14, ННК-26.5-35в-35р-12, ННК-26.5-35в-35р-9, ННК-26.5-35в-9, ННК-26.5-35в-6, ННК-26.5-35в-3, ННК-26.5-35р-9, ННК-26.5-35р-6, ННК-26.5-35р-3

от 0 до 26,5

- ННК-40-29в-29р-18, ННК-40-29в-29р-16, ННК-40-29в-29р-14, ННК-40-29в-29р-12, ННК-40-29в-29р-9, ННК-40-29в-9, ННК-40-29в-6, ННК-40-29в-3, ННК-40-29р-9, ННК-40-29р-6, ННК-40-29р-3

от 0 до 40

Модуль коэффициента отражения нагрузок короткозамкнутых и холостого хода в диапазоне рабочих частот, не менее

0,96

Номинальная разность фаз и допускаемые предельные отклонения от номинальных значений разности фаз между нагрузками короткозамкнутыми и холостого хода, градус

180±10

Коэффициент стоячей волны по напряжению (далее - КСВН) нагрузок коаксиальных согласованных в диапазоне рабочих частот, не более, для наборов нагрузок:

- ННК-18-Шв-Шр-13, ННК-18-Шв-Шр-11, ННК-18-Шв-Шр-9, ННК-18-Шв-8, ННК-18-Шв-5, ННК-18-Шв-3, ННК-18-Шр-8, ННК-18-Шр-5, ННК-18-Шр-3, ННК-18-№^р-13, ННК-18-NB-Np-H, ННК-18-Ыв-Ыр-9, ННК-18-№-8, ННК-18-№-5, ННК-18-№-3, ННК-18-Ыр-8, ННК-18-Ыр-5, ННК-18^р-3

1,049

- ННК-26.5-35в-35р-18, ННК-26.5-35в-35р-16, ННК-26.5-35в-35р-14, ННК-26.5-35в-35р-12, ННК-26.5-35в-35р-9, ННК-26.5-35в-9, ННК-26.5-35в-6, ННК-26.5-35в-3, ННК-26.5-35р-9, ННК-26.5-35р-6, ННК-26.5-35р-3, ННК-26.5-1Хв-1Хр-18, ННК-26.5-1Хв-1Хр-16, ННК-26.5-1Хв-1Хр-14, ННК-26.5-1Хв-1Хр-12, ННК-26.5-1Хв-1Хр-9, ННК-26.5-1ХВ-9, ННК-26.5-1ХВ-6, ННК-26.5-1Хв-3, ННК-26.5-1Хр-9, ННК-26.5-1Хр-6, ННК-26.5-1Хр-3

1,040

- ННК-40-29в-29р-18, ННК-40-29в-29р-16, ННК-40-29в-29р-14, ННК-40-29в-29р-12, ННК-40-29в-29р-9, ННК-40-29в-9, ННК-40-29в-6, ННК-40-29в-3, ННК-40-29р-9, ННК-40-29р-6, ННК-40-29р-3

1,050

Наименование характеристики

Значение

Обратные потери нагрузок коаксиальных согласованных, дБ, не менее, для наборов нагрузок:

ННК-18-Шв-Шр-13, ННК-18-Шв-Шр-11, ННК-18-Шв-Шр-9, ННК-18-Шв-8, ННК-18-Шв-5, ННК-18-Шв-3, ННК-18-Шр-8, ННК-18-Шр-5, ННК-18-Шр-3, HHK-18-Nb-Np-13, HHK-18-Nb-Np-11, HHK-18-Nb-Np-9, HHK-18-Nb-8, HHK-18-Nb-5, HHK-18-Nb-3, HHK-18-Np-8, HHK-18-Np-5, HHK-18-Np-3

32,6

- HHK-26.5-IXb-IXp-18, HHK-26.5-IXb-IXp-16,

HHK-26.5-IXb-IXP-14, HHK-26.5-IXb-IXp-12, HHK-26.5-IXb-IXp-9, HHK-26.5-IXb-9, HHK-26.5-IXb-6, HHK-26.5-IXb-3, HHK-26.5-IXp-9,

HHK-26.5-IXp-6, HHK-26.5-IXp-3, ННК-26.5-35в-35р-18,

ННК-26.5-35в-35р-16, ННК-26.5-35в-35р-14, ННК-26.5-35в-35р-12,

ННК-26.5-35в-35р-9, ННК-26.5-35в-9, ННК-26.5-35в-6, ННК-26.5-35в-3, ННК-26.5-35р-9, ННК-26.5-35р-6, ННК-26.5-35р-3

34,0

- ННК-40-29в-29р-18, ННК-40-29в-29р-16, ННК-40-29в-29р-14, ННК-40-29в-29р-12, ННК-40-29в-29р-9, ННК-40-29в-9, ННК-40-29в-6, ННК-40-29в-3, ННК-40-29р-9, ННК-40-29р-6, ННК-40-29р-3

32,0

Отклонение фазы нагрузок короткого замыкания, градус, не более, для наборов нагрузок:

ННК-18-Шв-Шр-13, ННК-18-Шв-Шр-11, ННК-18-Шв-Шр-9, ННК-18-Шв-8, ННК-18-Шв-5, ННК-18-Шв-3, ННК-18-Шр-8, ННК-18-Шр-5, ННК-18-Шр-3, HHK-18-Nb-Np-13, HHK-18-Nb-Np-11, HHK-18-Nb-Np-9, HHK-18-Nb-8, HHK-18-Nb-5, HHK-18-Nb-3, HHK-18-NP-8, HHK-18-Np-5, HHK-18-Np-3

±2,5

HHK-26.5-IXb-IXp-18, HHK-26.5-IXb-IXp-16,

HHK-26.5-IXb-IXp-14, HHK-26.5-IXb-IXp-12, HHK-26.5-IXb-IXp-9,

HHK-26.5-IXb-9, HHK-26.5-IXb-6, HHK-26.5-IXb-3, HHK-26.5-IXp-9,

HHK-26.5-IXp-6, HHK-26.5-IXp-3, ННК-26.5-35в-35р-18,

ННК-26.5-35в-35р-16, ННК-26.5-35в-35р-14, ННК-26.5-35в-35р-12,

ННК-26.5-35в-35р-9, ННК-26.5-35в-9, ННК-26.5-35в-6, ННК-26.5-35в-3, ННК-26.5-35р-9, ННК-26.5-35р-6, ННК-26.5-35р-3

±4,0

- ННК-40-29в-29р-18, ННК-40-29в-29р-16, ННК-40-29в-29р-14, ННК-40-29в-29р-12, ННК-40-29в-29р-9, ННК-40-29в-9, ННК-40-29в-6, ННК-40-29в-3, ННК-40-29р-9, ННК-40-29р-6, ННК-40-29р-3

±6,0

Отклонение фазы нагрузок холостого хода, градус, не более, для наборов нагрузок:

- ННК-18-Шв-Шр-13, ННК-18-Шв-Шр-11, ННК-18-Шв-Шр-9, ННК-18-Шв-8, ННК-18-Шв-5, ННК-18-Шв-3, ННК-18-Шр-8, ННК-18-Шр-5, ННК-18-Шр-3, HHK-18-Nb-Np-13, HHK-18-Nb-Np-11, HHK-18-Nb-Np-9, HHK-18-Nb-8, HHK-18-Nb-5, HHK-18-Nb-3, HHK-18-NP-8, HHK-18-Np-5, HHK-18-Np-3

±2,5

Наименование характеристики

Значение

HHK-26.5-IXb-IXP-18, ННК-26.5-1Хв-1Хр-16,

HHK-26.5-IXb-IXP-14, HHK-26.5-IXb-IXp-12, ННК-26.5-1Хв-1Хр-9,

ННК-26.5-1Хв-9, ННК-26.5-1Хв-6, ННК-26.5-1Хв-3, ННК-26.5-1Хр-9,

ННК-26.5-1ХР-6, ННК-26.5-1Хр-3, ННК-26.5-35в-35р-18,

ННК-26.5-35в-35р-16, ННК-26.5-35в-35р-14, ННК-26.5-35в-35р-12,

ННК-26.5-35в-35р-9, ННК-26.5-35в-9, ННК-26.5-35в-6, ННК-26.5-35в-3, ННК-26.5-35р-9, ННК-26.5-35р-6, ННК-26.5-35р-3

±4,5

- ННК-40-29в-29р-18, ННК-40-29в-29р-16, ННК-40-29в-29р-14, ННК-40-29в-29р-12, ННК-40-29в-29р-9, ННК-40-29в-9, ННК-40-29в-6, ННК-40-29в-3, ННК-40-29р-9, ННК-40-29р-6, ННК-40-29р-3

±6,0

КСВН переходов коаксиальных согласованных, не более:

ПКР-50-№-№-05-ННК, ПКР-50-№^р-05-ННК,

ПКР-50-Ыр-Ыр-05-ННК, ПКР-50-Шв-Шв-05-ННК,

ПКР-50-Шв-Шр-05-ННК, ПКР-50-Шр-Шр-05-ННК

1,10

ПКР-50-29в-29в-05-ННК, ПКР-50-29в-29р-05-ННК,

ПКР-50-29р-29р-05-ННК

1,12

ПКР-50-29в-29рУ-05-ННК, ПКР-50-29рУ-29р-05-ННК

1,20

ПКР-50-35в-35в-05-ННК, ПКР-50-35в-35р-05-ННК,

ПКР-50-35р-35р-05-ННК, ПКР-50-1Хв-1Хв-05-ННК,

ПКР-50-1Хв-1Хр-05-ННК, ПКР-50-1Хр-1Хр-05-ННК

1,10

ПКР-50-35в-35рУ-05-ННК, ПКР-50-35рУ-35р-05-ННК,

ПКР-50-1Хв-35рУ-05-ННК, ПКР-50-35рУ-1Хр-05-ННК

1,15

Наименование характеристики

Значение

Тип соединителей для наборов:

- ННК-18-Шв-Шр-13, ННК-18-Шв-Шр-11, ННК-18-Шв-Шр-9, ННК-18-Шв-8, ННК-18-Шв-5, ННК-18-Шв-3, ННК-18-Шр-8, ННК-18-Шр-5, ННК-18-Шр-3

III

- HHK-18-Nb-Np-13, HHK-18-Nb-Np-11, HHK-18-Nb-Np-9, HHK-18-Nb-8, HHK-18-Nb-5, HHK-18-Nb-3, HHK-18-Np-8, HHK-18-Np-5, HHK-18-Np-3

N

- HHK-26.5-IXb-IXp-18, HHK-26.5-IXb-IXp-16,

HHK-26.5-IXb-IXP-14, HHK-26.5-IXb-IXp-12, HHK-26.5-IXb-IXp-9, HHK-26.5-IXb-9, HHK-26.5-IXb-6, HHK-26.5-IXb-3, HHK-26.5-IXp-9, HHK-26.5-IXP-6, HHK-26.5-IXp-3

IX

- ННК-26.5-35в-35р-18, ННК-26.5-35в-35р-16,

ННК-26.5-35в-35р-14, ННК-26.5-35в-35р-12, ННК-26.5-35в-35р-9,

ННК-26.5-35в-9, ННК-26.5-35в-6, ННК-26.5-35в-3, ННК-26.5-35р-9,

ННК-26.5-35р-6, ННК-26.5-35р-3

3,5 мм

- ННК-40-29в-29р-18, ННК-40-29в-29р-16, ННК-40-29в-29р-14, ННК-40-29в-29р-12, ННК-40-29в-29р-9, ННК-40-29в-9, ННК-40-29в-6, ННК-40-29в-3, ННК-40-29р-9, ННК-40-29р-6, ННК-40-29р-3

2,92 мм

Наименование характеристики

Значение

Масса набора нагрузок в футляре, кг, не более

3,5

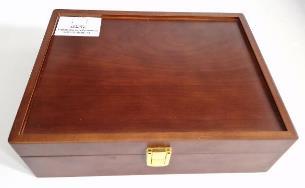

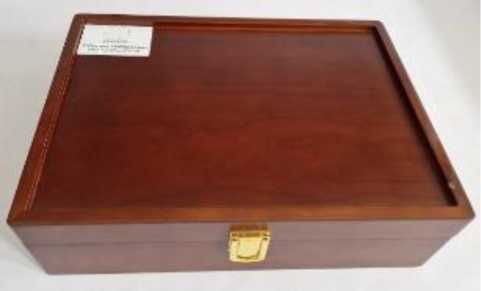

Габаритные размеры футляра, мм, не более:

- ширина

- высота

- глубина

600

150

350

Рабочие условия эксплуатации:

- температура воздуха окружающей среды, °С;

- относительная влажность воздуха, %;

- атмосферное давление, кПа (мм рт. ст.)

от +15 до +25 от 30 до 80 от 84,0 до 106,7 (от 630 до 800)

Наименование

Обозначение

Кол-во, шт./эк з.

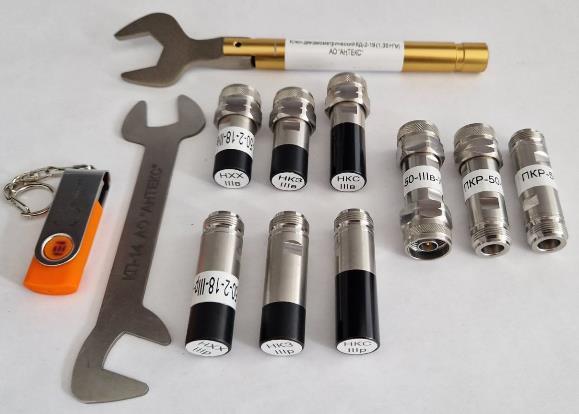

Комплектность набора нагрузок калибровочных ННК-18-Ш:

ННК-18-Шв-Шр-13 в составе:

АНСШ.468955.012

1

- нагрузка коаксиальная согласованная тип III

НКС-50-2-18-Шв-05-ННК

вилка

АНСШ.468548.011

2

- нагрузка коаксиальная согласованная тип III розетка

АНСШ.468548.011-01

2

НКС-50-2- 18-Шр-05-ННК

- нагрузка короткого замыкания тип III вилка

50-2-18-Шв-05-ННК

НКЗ-

АНСШ.468517.004

1

- нагрузка короткого замыкания тип III розетка

НКЗ-

АНСШ.468517.004-01

1

50-2-18-Шр-05-ННК

- нагрузка холостого хода тип III вилка

50-2-18-Шв-05-ННК

НХХ-

АНСШ.468519.006

1

-    нагрузка холостого хода тип III розетка

50-2-18-Шр-05-ННК

НХХ-

АНСШ.468519.006-01

1

- переходник коаксиальный согласованный тип III вилка -

АНСШ.468562.008

1

III вилка ПКР-50-Шв-Шв-05-ННК

- переходник коаксиальный согласованный тип III вилка -

АНСШ.468562.008-01

1

III розетка ПКР-50-Шв-Шр-05-ННК

- переходник коаксиальный согласованный тип III розетка

АНСШ.468562.008-02

1

- III розетка ПКР-50-Шр-Шр-05-ННК

- ключ тарированный КД-2-19 для соединителей

N, III

тип

АНСШ.296442.003-02

1

- ключ поддерживающий КП-14 для соединителей

АНСШ.764431.001-08

1

тип N, III

- цифровой носитель с калибровочными данными

АНСШ.460821.022 Д9

1

- упаковка

АНСШ.468956.010-09

1

Наименование

Обозначение

Кол-во, шт./эк з.

- паспорт

АНСШ.468955.012 ПС

1

ННК-18-Шв-Шр-11 в составе:

АНСШ.468955.013

1

- нагрузка коаксиальная согласованная тип III вилка

НКС-50-2-18-Шв-05-ННК

АНСШ.468548.011

1

- нагрузка коаксиальная согласованная тип III розетка НКС-50-2- 18-Шр-05-ННК

АНСШ.468548.011-01

1

- нагрузка короткого замыкания тип III вилка      НКЗ-

50-2-18-Шв-05-ННК

АНСШ.468517.004

1

-   нагрузка короткого замыкания тип III розетка     НКЗ-

50-2-18-Шр-05-ННК

АНСШ.468517.004-01

1

- нагрузка холостого хода тип III вилка           НХХ-

50-2-18-Шв-05-ННК

АНСШ.468519.006

1

-   нагрузка холостого хода тип III розетка          НХХ-

50-2-18-Шр-05-ННК

АНСШ.468519.006-01

1

- переходник коаксиальный согласованный тип III вилка -

III вилка ПКР-50-Шв-Шв-05-ННК

АНСШ.468562.008

1

- переходник коаксиальный согласованный тип III вилка -

III розетка ПКР-50-Шв-Шр-05-ННК

АНСШ.468562.008-01

1

- переходник коаксиальный согласованный тип III розетка

- III розетка ПКР-50-Шр-Шр-05-ННК

АНСШ.468562.008-02

1

-   ключ тарированный КД-2-19 для соединителей     тип

N, III

АНСШ.296442.003-02

1

- ключ поддерживающий КП-14 для соединителей тип N, III

АНСШ.764431.001-08

1

- цифровой носитель с калибровочными данными

АНСШ.460821.023 Д9

1

- упаковка

АНСШ.468956.010-10

1

- паспорт

АНСШ.468955.013 ПС

1

ННК-18-Шв-Шр-9 в составе:

АНСШ.468955.014

1

- нагрузка коаксиальная согласованная тип III вилка

НКС-50-2-18-Шв-05-ННК

АНСШ.468548.011

1

- нагрузка коаксиальная согласованная тип III розетка НКС-50-2- 18-Шр-05-ННК

АНСШ.468548.011-01

1

- нагрузка короткого замыкания тип III вилка      НКЗ-

50-2-18-Шв-05-ННК

АНСШ.468517.004

1

-   нагрузка короткого замыкания тип III розетка     НКЗ-

50-2-18-Шр-05-ННК

АНСШ.468517.004-01

1

- нагрузка холостого хода тип III вилка           НХХ-

50-2-18-Шв-05-ННК

АНСШ.468519.006

1

-   нагрузка холостого хода тип III розетка          НХХ-

50-2-18-Шр-05-ННК

АНСШ.468519.006-01

1

- переходник коаксиальный согласованный тип III вилка -

III вилка ПКР-50-Шв-Шв-05-ННК

АНСШ.468562.008

1

Наименование

Обозначение

Кол-во, шт./эк з.

- переходник коаксиальный согласованный тип III вилка -

АНСШ.468562.008-01

1

III розетка ПКР-50-Шв-Шр-05-ННК

-   переходник коаксиальный согласованный тип III розетка

АНСШ.468562.008-02

1

- III розетка ПКР-50-Шр-Шр-05-ННК

- цифровой носитель с калибровочными данными

АНСШ.460821.024 Д9

1

- упаковка

АНСШ.468956.010-11

1

- паспорт

АНСШ.468955.014 ПС

1

ННК-18-Шв-8 в составе:

АНСШ.468955.015

1

-    нагрузка коаксиальная согласованная тип III

НКС-50-2-18-Шв-05-ННК

вилка

АНСШ.468548.011

1

- нагрузка короткого замыкания тип III вилка 50-2-18-Шв-05-ННК

НКЗ-

АНСШ.468517.004

1

- нагрузка холостого хода тип III вилка 50-2-18-Шв-05-ННК

НХХ-

АНСШ.468519.006

1

- переходник коаксиальный согласованный тип III вилка -

АНСШ.468562.008

1

III вилка ПКР-50-Шв-Шв-05-ННК

- переходник коаксиальный согласованный тип III вилка -

АНСШ.468562.008-01

1

III розетка ПКР-50-Шв-Шр-05-ННК

-   переходник коаксиальный согласованный тип III розетка

АНСШ.468562.008-02

1

- III розетка ПКР-50-Шр-Шр-05-ННК

- ключ тарированный КД-2-19 для соединителей

N, III

тип

АНСШ.296442.003-02

1

- ключ поддерживающий КП-14 для соединителей

АНСШ.764431.001-08

1

тип N, III

- цифровой носитель с калибровочными данными

АНСШ.460821.025 Д9

1

- упаковка

АНСШ.468956.010-12

1

- паспорт

АНСШ.468955.015 ПС

1

ННК-18-Шв-5 в составе:

АНСШ.468955.016

1

- нагрузка коаксиальная согласованная тип III

НКС-50-2-18-Шв-05-ННК

вилка

АНСШ.468548.011

1

- нагрузка короткого замыкания тип III вилка 50-2-18-Шв-05-ННК

НКЗ-

АНСШ.468517.004

1

- нагрузка холостого хода тип III вилка 50-2-18-Шв-05-ННК

НХХ-

АНСШ.468519.006

1

-   ключ тарированный КД-2-19 для соединителей

N, III

тип

АНСШ.296442.003-02

1

- ключ поддерживающий КП-14 для соединителей

АНСШ.764431.001-08

1

тип N, III

- цифровой носитель с калибровочными данными

АНСШ.460821.026 Д9

1

- упаковка

АНСШ.468956.010-13

1

- паспорт

АНСШ.468955.016 ПС

1

Наименование

Обозначение

Кол-во, шт./эк з.

ННК-18-Шв-3 в составе:

АНСШ.468955.017

- нагрузка коаксиальная согласованная тип III вилка

НКС-50-2-18-Шв-05-ННК

АНСШ.468548.011

1

- нагрузка короткого замыкания тип III вилка      НКЗ-

50-2-18-Шв-05-ННК

АНСШ.468517.004

1

- нагрузка холостого хода тип III вилка           НХХ-

50-2-18-Шв-05-ННК

АНСШ.468519.006

1

- цифровой носитель с калибровочными данными

АНСШ.460821.027 Д9

1

- упаковка

АНСШ.468956.010-14

1

- паспорт

АНСШ.468955.017 ПС

1

ННК-18-Шр-8 в составе:

АНСШ.468955.018

1

- нагрузка коаксиальная согласованная тип III розетка НКС-50-2- 18-Шр-05-ННК

АНСШ.468548.011-01

1

-   нагрузка короткого замыкания тип III розетка     НКЗ-

50-2-18-Шр-05-ННК

АНСШ.468517.004-01

1

-   нагрузка холостого хода тип III розетка          НХХ-

50-2-18-Шр-05-ННК

АНСШ.468519.006-01

1

- переходник коаксиальный согласованный тип III вилка -

III вилка ПКР-50-Шв-Шв-05-ННК

АНСШ.468562.008

1

- переходник коаксиальный согласованный тип III вилка -

III розетка ПКР-50-Шв-Шр-05-ННК

АНСШ.468562.008-01

1

- переходник коаксиальный согласованный тип III розетка

- III розетка ПКР-50-Шр-Шр-05-ННК

АНСШ.468562.008-02

1

-   ключ тарированный КД-2-19 для соединителей     тип

N, III

АНСШ.296442.003-02

1

- ключ поддерживающий КП-14 для соединителей тип N, III

АНСШ.764431.001-08

1

- цифровой носитель с калибровочными данными

АНСШ.460821.028 Д9

1

- упаковка

АНСШ.468956.010-15

1

- паспорт

АНСШ.468955.018 ПС

1

ННК-18-Шр-5 в составе:

АНСШ.468955.019

1

- нагрузка коаксиальная согласованная тип III розетка НКС-50-2- 18-Шр-05-ННК

АНСШ.468548.011-01

1

-   нагрузка короткого замыкания тип III розетка     НКЗ-

50-2-18-Шр-05-ННК

АНСШ.468517.004-01

1

-   нагрузка холостого хода тип III розетка          НХХ-

50-2-18-Шр-05-ННК

АНСШ.468519.006-01

1

-   ключ тарированный КД-2-19 для соединителей     тип

N, III

АНСШ.296442.003-02

1

- ключ поддерживающий КП-14 для соединителей тип N, III

АНСШ.764431.001-08

1

- цифровой носитель с калибровочными данными

АНСШ.460821.029 Д9

1

Кол-

Наименование

Обозначение

во, шт./эк

з.

- упаковка

АНСШ.468956.010-16

1

- паспорт

АНСШ.468955.019 ПС

1

ННК-18-Шр-3 в составе:

АНСШ.468955.020

1

- нагрузка коаксиальная согласованная тип III

НКС-50-2- 18-Шр-05-ННК

розетка

АНСШ.468548.011-01

1

- нагрузка короткого замыкания тип III розетка

НКЗ-

АНСШ.468517.004-01

1

50-2-18-Шр-05-ННК

-    нагрузка холостого хода тип III розетка

НХХ-

АНСШ.468519.006-01

1

50-2-18-Шр-05-ННК

- цифровой носитель с калибровочными данными

АНСШ.460821.030 Д9

1

- упаковка

АНСШ.468956.010-17

1

- паспорт

АНСШ.468955.020 ПС

1

Комплектность набора нагрузок калибровочных ННК-18-N:

HHK-18-Nb-NP-13 в составе:

АНСШ.468955.003

1

- нагрузка коаксиальная согласованная тип N вилка 50-2-18-Nb-05-HHK

НКС-

АНСШ.468548.010

2

- нагрузка коаксиальная согласованная тип N розетка НКС-

АНСШ.468548.010-01

2

50-2-18-NP-05-HHK

- нагрузка короткого замыкания тип N вилка 50-2-18-Nb-05-HHK

НКЗ-

АНСШ.468517.003

1

- нагрузка короткого замыкания тип N розетка

НКЗ-

АНСШ.468517.003-01

1

50-2-18-NP-05-HHK

- нагрузка холостого хода тип N вилка 50-2-18-Nb-05-HHK

НХХ-

АНСШ.468519.005

1

- нагрузка холостого хода тип N розетка 50-2-18-NP-05-HHK

НХХ-

АНСШ.468519.005-01

1

- переходник коаксиальный согласованный тип N вилка - N

АНСШ.468562.007

1

вилка HKP-50-Nb-Nb-05-HHK

- переходник коаксиальный согласованный тип N вилка - N

АНСШ.468562.007-01

1

розетка ПКР-50-№-Нр-05-ННК

- переходник коаксиальный согласованный N розетка - N розетка НКР-50-Ыр-Ыр-05-ННК

тип

АНСШ.468562.007-02

1

- ключ тарированный КД-2-19 для соединителей

III

тип N,

АНСШ.296442.003-02

1

- ключ поддерживающий КП-14 для соединителей

АНСШ.764431.001-08

1

тип N, III

— цифровой носитель с калибровочными данными

АНСШ.460821.013 Д9

1

- упаковка

АНСШ.468956.010

1

- паспорт

АНСШ.468955.003 ПС

1

ННК-18-Nb-Np-II в составе:

АНСШ.468955.004

1

Наименование

Обозначение

Кол-во, шт./эк з.

-     нагрузка коаксиальная согласованная тип N вилка

НКС-50-2- 18-Nb-05-HHK

АНСШ.468548.010-01

1

-     нагрузка коаксиальная согласованная тип N розетка

НКС-50-2- 18-Np-05-HHK

АНСШ.468548.010

1

-    нагрузка короткого замыкания тип N вилка      НКЗ-

50-2-18-Nb-05-HHK

АНСШ.468517.003

1

-     нагрузка короткого замыкания тип N розетка    НКЗ-

50-2-18-Np-05-HHK

АНСШ.468517.003-01

1

-    нагрузка холостого хода тип N вилка          НХХ-

50-2-18-Nb-05-HHK

АНСШ.468519.005

1

-    нагрузка холостого хода тип N розетка        НХХ-

50-2-18-Np-05-HHK

АНСШ.468519.005-01

1

-    переходник коаксиальный согласованный тип N вилка

- N вилка HKP-50-Nb-Nb-05-HHK

АНСШ.468562.007

1

- переходник коаксиальный согласованный тип N вилка

- N розетка ПКР-50-№-Нр-05-ННК

АНСШ.468562.007-01

1

-    переходник коаксиальный согласованный        тип

N розетка - N розетка НКР-50-Ыр-Ыр-05-ННК

АНСШ.468562.007-02

1

-    ключ тарированный КД-2-19 для соединителей   тип

N, III

АНСШ.296442.003-02

1

-    ключ поддерживающий КП-14 для соединителей

тип N, III

АНСШ.764431.001-08

1

-    цифровой носитель с калибровочными данными

АНСШ.460821.014 Д9

1

-    упаковка

АНСШ.468956.010

1

-     паспорт

АНСШ.468955.004 ПС

1

HHK-18-Nb-Np-9 в составе:

АНСШ.468955.005

1

- нагрузка коаксиальная согласованная тип N вилка

-    HKC-50-2-18-Nb-05-HHK

АНСШ.468548.010

1

- нагрузка коаксиальная согласованная тип N розетка НКС-50-2- 18-Np-05-HHK

АНСШ.468548.010-01

1

- нагрузка короткого замыкания тип N вилка      НКЗ-

50-2-18-Nb-05-HHK

АНСШ.468517.003

1

- нагрузка короткого замыкания тип N розетка     НКЗ-

50-2-18-Np-05-HHK

АНСШ.468517.003-01

1

- нагрузка холостого хода тип N вилка           НХХ-

50-2-18-Nb-05-HHK

АНСШ.468519.005

1

- нагрузка холостого хода тип N розетка         НХХ-

50-2-18-Np-05-HHK

АНСШ.468519.005-01

1

- переходник коаксиальный согласованный тип N вилка -N вилка HKP-50-Nb-Nb-05-HHK

АНСШ.468562.007

1

- переходник коаксиальный согласованный тип N вилка -N розетка ПКР-50-№^р-05-ННК

АНСШ.468562.007-01

1

Наименование

Обозначение

Кол-во, шт./эк з.

- переходник коаксиальный согласованный         тип

N розетка - N розетка ПКР-50-Мр-Мр-05-ННК

АНСШ.468562.007-02

1

- цифровой носитель с калибровочными данными

АНСШ.460821.021 Д9

1

- упаковка

АНСШ.468956.010-08

1

- паспорт

АНСШ.468955.011 ПС

1

HHK-18-Nb-8 в составе:

АНСШ.468955.006

1

- нагрузка коаксиальная согласованная тип N вилка НКС-50-2-18-Nb-05-HHK

АНСШ.468548.010

1

- нагрузка короткого замыкания тип N вилка        НКЗ-

50-2-18-Nb-05-HHK

АНСШ.468517.003

1

- нагрузка холостого хода тип N вилка           НХХ-50-

2-18-Nb-05-HHK

АНСШ.468519.005

1

- переходник коаксиальный согласованный тип N вилка - N вилка HKP-50-Nb-Nb-05-HHK

АНСШ.468562.007

1

- переходник коаксиальный согласованный тип N вилка - N розетка ПКР-50-№-Ыр-05-ННК

АНСШ.468562.007-01

1

- переходник коаксиальный согласованный           тип

N розетка - N розетка ПКР-50-Ыр-Ыр-05-ННК

АНСШ.468562.007-02

1

- ключ тарированный КД-2-19 для соединителей      тип

N, III

АНСШ.296442.003-02

1

- ключ поддерживающий КП-14 для соединителей     тип

N, III

АНСШ.764431.001-08

1

- цифровой носитель с калибровочными данными

АНСШ.460821.016 Д9

1

- упаковка

АНСШ.468956.010-03

1

- паспорт

АНСШ.468955.006 ПС

1

HHK-18-Nb-5 в составе:

АНСШ.468955.007

1

- нагрузка коаксиальная согласованная тип N вилка НКС-50-2-18-Nb-05-HHK

АНСШ.468548.010

1

- нагрузка короткого замыкания тип N вилка        НКЗ-

50-2-18-Nb-05-HHK

АНСШ.468517.003

1

- нагрузка холостого хода тип N вилка           НХХ-50-

2-18-Nb-05-HHK

АНСШ.468519.005

1

- ключ тарированный КД-2-19 для соединителей    тип N,

III

АНСШ.296442.003-02

1

- ключ поддерживающий КП-14 для соединителей     тип

N, III

АНСШ.764431.001-08

1

- цифровой носитель с калибровочными данными

АНСШ.460821.017 Д9

1

- упаковка

АНСШ.468956.010-04

1

- паспорт

АНСШ.468955.007 ПС

1

HHK-18-Nb-3 в составе:

АНСШ.468955.008

1

Наименование

Обозначение

Кол-во, шт./эк з.

- нагрузка коаксиальная согласованная тип N вилка НКС-50-2-18-NB-05-HHK

АНСШ.468548.010

1

- нагрузка короткого замыкания тип N вилка        НКЗ-

50-2-18-Nb-05-HHK

АНСШ.468517.003

1

- нагрузка холостого хода тип N вилка           НХХ-50-

2-18-Nb-05-HHK

АНСШ.468519.005

1

- цифровой носитель с калибровочными данными

АНСШ.460821.018 Д9

1

- упаковка

АНСШ.468956.010-05

1

- паспорт

АНСШ.468955.008 ПС

1

HHK-18-NP-8 в составе:

АНСШ.468955.009

1

-    нагрузка коаксиальная согласованная тип N розетка

НКС-50-2- 18-Np-05-HHK

АНСШ.468548.010-01

1

-    нагрузка короткого замыкания тип N розетка

HK3-50-2-18-Np-05-HHK

АНСШ.468517.003-01

1

-    нагрузка холостого хода тип N розетка

НХХ-50-2- 18-Np-05-HHK

АНСШ.468519.005-01

1

-    переходник коаксиальный согласованный тип N

вилка - N вилка 11КР-50-\в-\в-05-1 II1К

АНСШ.468562.007

1

-    переходник коаксиальный согласованный тип N

вилка - N розетка 11КР-50-\в-\р-05-1 II1К

АНСШ.468562.007-01

1

-    переходник коаксиальный согласованный тип N

розетка - N розетка nKP-50-Np-Np-05-HHK

АНСШ.468562.007-02

1

-    ключ тарированный КД-2-19 для соединителей тип

N, III

АНСШ.296442.003-02

1

-    ключ поддерживающий КП-14 для соединителей тип

N, III

АНСШ.764431.001-08

1

-    цифровой носитель с калибровочными данными

АНСШ.460821.019 Д9

1

-    упаковка

АНСШ.468956.010-06

1

- паспорт

АНСШ.468955.009 ПС

1

HHK-18-Np-5 в составе:

АНСШ.468955.010

1

-    нагрузка коаксиальная согласованная тип N розетка

НКС-50-2- 18-Np-05-HHK

АНСШ.468548.010-01

1

-    нагрузка короткого замыкания тип N розетка

HK3-50-2-18-Np-05-HHK

АНСШ.468517.003-01

1

-    нагрузка холостого хода тип N розетка

НХХ-50-2- 18-Np-05-HHK

АНСШ.468519.005-01

1

-    ключ тарированный КД-2-19 для соединителей тип

N, III

АНСШ.296442.003-02

1

-    ключ поддерживающий КП-14 для соединителей тип

N, III

АНСШ.764431.001-08

1

-    цифровой носитель с калибровочными данными

АНСШ.460821.020 Д9

1

-    упаковка

АНСШ.468956.010-07

1

Наименование

Обозначение

Кол-во, шт./эк з.

-    паспорт

АНСШ.468955.010 ПС

1

HHK-18-Np-3 в составе:

АНСШ.468955.011

1

1

-    нагрузка коаксиальная согласованная тип N розетка

АНСШ.468548.010-01

1

НКС-50-2- 18-Np-05-HHK

-    нагрузка короткого замыкания тип N розетка

АНСШ.468517.003-01

1

HK3-5O-2-18-NP-O5-HHK

-    нагрузка холостого хода тип N розетка

АНСШ.468519.005-01

1

НХХ-50-2- 18-Np-05-HHK

-    цифровой носитель с калибровочными данными

АНСШ.460821.021 Д9

1

-    упаковка

АНСШ.468956.010-08

1

-    паспорт

АНСШ.468955.011 ПС

1

Комплектность набора нагрузок калибровочных ННК-26.5-1Х:

ННК-26.5-1Хв-1Хр-18 в составе:

АНСШ.468955.054

1

- нагрузка коаксиальная согласованная тип IX вилка

АНСШ.468548.015

2

НКС-50-2-26.5-1Хв-05-ННК

- нагрузка коаксиальная согласованная тип IX розетка

АНСШ.468548.015-01

2

НКС-50-2-26.5-1Хр-05-ННК

- нагрузка короткого замыкания тип IX вилка      НКЗ-

АНСШ.468517.008

1

50-2-26.5-1Хв-05-ННК

- нагрузка короткого замыкания тип IX розетка     НКЗ-

АНСШ.468517.008-01

1

5О-2-26.5-1ХР-О5-ННК

- нагрузка холостого хода тип IX вилка           НХХ-

АНСШ.468519.010

1

50-2-26.5-1Хв-05-ННК

-   нагрузка холостого хода тип IX розетка         НХХ-

АНСШ.468519.010-01

1

5О-2-26.5-1ХР-О5-ННК

- переходник коаксиальный согласованный тип IX вилка -

АНСШ.468562.012

1

IX вилка ПКР-50-1Хв-1Хв-05-ННК

- переходник коаксиальный согласованный тип IX вилка -

АНСШ.468562.012-01

1

IX розетка ПКР-50-1Хв-1Хр-05-ННК

- переходник коаксиальный согласованный тип IX

АНСШ.468562.012-02

1

розетка - IX розетка ПКР-50-1Хр-1Хр-05-ННК

- переходник коаксиальный согласованный тип NMD

АНСШ.468562.013

2

3.5 мм розетка - IX вилка ПКР-50-1Хв-35рУ-05-ННК

- переходник коаксиальный согласованный тип NMD

АНСШ.468562.013-01

2

3.5 мм розетка - IX розетка ПКР-50-35рУ-1Хр-05-ННК

-   ключ тарированный КД-3 для соединителей тип 1.85 мм,

АНСШ.296442.003-03

1

2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

- ключ поддерживающий КП-7 для соединителей тип

АНСШ.764431.001-03

1

1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

- ключ поддерживающий КП-8 для соединителей тип

АНСШ.764431.001-04

1

1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

- цифровой носитель с калибровочными данными

АНСШ.460821.064 Д9

1

Наименование

Обозначение

Кол-во, шт./эк з.

- упаковка

АНСШ.468956.010-51

1

- паспорт

АНСШ.468955.054 ПС

1

ННК-26.5-1Хв-1ХР-16 в составе:

АНСШ.468955.055

1

- нагрузка коаксиальная согласованная тип IX вилка

НКС-50-2-26.5-1Хв-05-ННК

АНСШ.468548.015

2

- нагрузка коаксиальная согласованная тип IX розетка НКС-50-2-26.5-1Хр-05-ННК

АНСШ.468548.015-01

2

-   нагрузка короткого замыкания тип IX вилка      НКЗ-

50-2-26.5-1Хв-05-ННК

АНСШ.468517.008

1

- нагрузка короткого замыкания тип IX розетка     НКЗ-

5О-2-26.5-1ХР-О5-ННК

АНСШ.468517.008-01

1

- нагрузка холостого хода тип IX вилка           НХХ-

50-2-26.5-1Хв-05-ННК

АНСШ.468519.010

1

- нагрузка холостого хода тип IX розетка         НХХ-

5О-2-26.5-1ХР-О5-ННК

АНСШ.468519.010-01

1

- переходник коаксиальный согласованный тип IX вилка -IX вилка ПКР-50-1Хв-1Хв-05-ННК

АНСШ.468562.012

1

- переходник коаксиальный согласованный тип IX вилка -IX розетка ПКР-50-1Хв-1Хр-05-ННК

АНСШ.468562.012-01

1

- переходник коаксиальный согласованный тип IX розетка - IX розетка ПКР-50-1Хр-1Хр-05-ННК

АНСШ.468562.012-02

1

- переходник коаксиальный согласованный тип NMD 3.5 мм розетка - IX вилка ПКР-50-1Хв-35рУ-05-ННК

АНСШ.468562.013

1

- переходник коаксиальный согласованный тип NMD 3.5 мм розетка - IX розетка ПКР-50-35рУ-1Хр-05-ННК

АНСШ.468562.013-01

1

-   ключ тарированный КД-3 для соединителей тип 1.85 мм,

2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.296442.003-03

1

- ключ поддерживающий КП-7 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-03

1

- ключ поддерживающий КП-8 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-04

1

- цифровой носитель с калибровочными данными

АНСШ.460821.065 Д9

1

- упаковка

АНСШ.468956.010-52

1

- паспорт

АНСШ.468955.055 ПС

1

ННК-26.5-1Хв-1Хр-14 в составе:

АНСШ.468955.056

1

- нагрузка коаксиальная согласованная тип IX вилка

НКС-50-2-26.5-1Хв-05-ННК

АНСШ.468548.015

2

- нагрузка коаксиальная согласованная тип IX розетка НКС-50-2-26.5-1Хр-05-ННК

АНСШ.468548.015-01

2

-   нагрузка короткого замыкания тип IX вилка      НКЗ-

50-2-26.5-1Хв-05-ННК

АНСШ.468517.008

1

Наименование

Обозначение

Кол-во, шт./эк з.

- нагрузка короткого замыкания тип IX розетка     НКЗ-

50-2-26.5-1Хр-05-ННК

АНСШ.468517.008-01

1

- нагрузка холостого хода тип IX вилка           НХХ-

50-2-26.5-1Хв-05-ННК

АНСШ.468519.010

1

- нагрузка холостого хода тип IX розетка         НХХ-

50-2-26.5-1Хр-05-ННК

АНСШ.468519.010-01

1

- переходник коаксиальный согласованный тип IX вилка -IX вилка ПКР-50-1Хв-1Хв-05-ННК

АНСШ.468562.012

1

- переходник коаксиальный согласованный тип IX вилка -IX розетка ПКР-50-1Хв-1Хр-05-ННК

АНСШ.468562.012-01

1

- переходник коаксиальный согласованный тип IX розетка - IX розетка ПКР-50-1Хр-1Хр-05-ННК

АНСШ.468562.012-02

1

-   ключ тарированный КД-3 для соединителей тип 1.85 мм,

2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.296442.003-03

1

- ключ поддерживающий КП-7 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-03

1

- ключ поддерживающий КП-8 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-04

1

- цифровой носитель с калибровочными данными

АНСШ.460821.066 Д9

1

- упаковка

АНСШ.468956.010-53

1

- паспорт

АНСШ.468955.056 ПС

1

ННК-26.5-1Хв-1Хр-12 в составе:

АНСШ.468955.057

1

- нагрузка коаксиальная согласованная тип IX вилка

НКС-50-2-26.5-1Хв-05-ННК

АНСШ.468548.015

1

- нагрузка коаксиальная согласованная тип IX розетка НКС-50-2-26.5-1Хр-05-ННК

АНСШ.468548.015-01

1

-   нагрузка короткого замыкания тип IX вилка      НКЗ-

50-2-26.5-1Хв-05-ННК

АНСШ.468517.008

1

- нагрузка короткого замыкания тип IX розетка     НКЗ-

5О-2-26.5-1ХР-О5-ННК

АНСШ.468517.008-01

1

-   нагрузка холостого хода тип IX вилка           НХХ-

50-2-26.5-1Хв-05-ННК

АНСШ.468519.010

1

- нагрузка холостого хода тип IX розетка         НХХ-

5О-2-26.5-1ХР-О5-ННК

АНСШ.468519.010-01

1

- переходник коаксиальный согласованный тип IX вилка -IX вилка ПКР-50-1Хв-1Хв-05-ННК

АНСШ.468562.012

1

- переходник коаксиальный согласованный тип IX вилка -IX розетка ПКР-50-1Хв-1Хр-05-ННК

АНСШ.468562.012-01

1

- переходник коаксиальный согласованный тип IX розетка - IX розетка ПКР-50-1Хр-1Хр-05-ННК

АНСШ.468562.012-02

1

-   ключ тарированный КД-3 для соединителей тип 1.85 мм,

2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.296442.003-03

1

Наименование

Обозначение

Кол-во, шт./эк з.

- ключ поддерживающий КП-7 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-03

1

- ключ поддерживающий КП-8 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-04

1

- цифровой носитель с калибровочными данными

АНСШ.460821.067 Д9

1

- упаковка

АНСШ.468956.010-54

1

- паспорт

АНСШ.468955.057 ПС

1

ННК-26.5-1Хв-1Хр-9 в составе:

АНСШ.468955.058

1

- нагрузка коаксиальная согласованная тип IX вилка

НКС-50-2-26.5-1Хв-05-ННК

АНСШ.468548.015

1

- нагрузка коаксиальная согласованная тип IX розетка НКС-50-2-26.5-1Хр-05-ННК

АНСШ.468548.015-01

1

-   нагрузка короткого замыкания тип IX вилка      НКЗ-

50-2-26.5-1Хв-05-ННК

АНСШ.468517.008

1

- нагрузка короткого замыкания тип IX розетка     НКЗ-

50-2-26.5-1Хр-05-ННК

АНСШ.468517.008-01

1

- нагрузка холостого хода тип IX вилка           НХХ-

50-2-26.5-1Хв-05-ННК

АНСШ.468519.010

1

- нагрузка холостого хода тип IX розетка         НХХ-

50-2-26.5-1Хр-05-ННК

АНСШ.468519.010-01

1

- переходник коаксиальный согласованный тип IX вилка -IX вилка ПКР-50-1Хв-1Хв-05-ННК

АНСШ.468562.012

1

- переходник коаксиальный согласованный тип IX вилка -IX розетка ПКР-50-1Хв-1Хр-05-ННК

АНСШ.468562.012-01

1

- переходник коаксиальный согласованный тип IX розетка - IX розетка ПКР-50-1Хр-1Хр-05-ННК

АНСШ.468562.012-02

1

- цифровой носитель с калибровочными данными

АНСШ.460821.068 Д9

1

- упаковка

АНСШ.468956.010-55

1

- паспорт

АНСШ.468955.058 ПС

1

ННК-26.5-1Хв-9 в составе:

АНСШ.468955.059

1

- нагрузка коаксиальная согласованная тип IX вилка

НКС-50-2-26.5-1Хв-05-ННК

АНСШ.468548.015

1

-   нагрузка короткого замыкания тип IX вилка      НКЗ-

50-2-26.5-1Хв-05-ННК

АНСШ.468517.008

1

-   нагрузка холостого хода тип IX вилка           НХХ-

50-2-26.5-1Хв-05-ННК

АНСШ.468519.010

1

- переходник коаксиальный согласованный тип IX вилка -IX вилка ПКР-50-1Хв-1Хв-05-ННК

АНСШ.468562.012

1

- переходник коаксиальный согласованный тип IX вилка -IX розетка ПКР-50-1Хв-1Хр-05-ННК

АНСШ.468562.012-01

1

- переходник коаксиальный согласованный тип IX розетка - IX розетка ПКР-50-1Хр-1Хр-05-ННК

АНСШ.468562.012-02

1

Наименование

Обозначение

Кол-во, шт./эк з.

-   ключ тарированный КД-3 для соединителей тип 1.85 мм,

2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.296442.003-03

1

- ключ поддерживающий КП-7 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-03

1

- ключ поддерживающий КП-8 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-04

1

- цифровой носитель с калибровочными данными

АНСШ.460821.069 Д9

1

- упаковка

АНСШ.468956.010-56

1

- паспорт

АНСШ.468955.059 ПС

1

ННК-26.5-1Хв-6 в составе:

АНСШ.468955.060

1

- нагрузка коаксиальная согласованная тип IX вилка

НКС-50-2-26.5-1Хв-05-ННК

АНСШ.468548.015

1

- нагрузка короткого замыкания тип IX вилка      НКЗ-

50-2-26.5-1Хв-05-ННК

АНСШ.468517.008

1

- нагрузка холостого хода тип IX вилка           НХХ-

50-2-26.5-1Хв-05-ННК

АНСШ.468519.010

1

-   ключ тарированный КД-3 для соединителей тип 1.85 мм,

2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.296442.003-03

1

- ключ поддерживающий КП-7 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-03

1

- ключ поддерживающий КП-8 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-04

1

- цифровой носитель с калибровочными данными

АНСШ.460821.070 Д9

1

- упаковка

АНСШ.468956.010-57

1

- паспорт

АНСШ.468955.060 ПС

1

ННК-26.5-1Хв-3 в составе:

АНСШ.468955.061

1

- нагрузка коаксиальная согласованная тип IX вилка

НКС-50-2-26.5-1Хв-05-ННК

АНСШ.468548.015

1

-   нагрузка короткого замыкания тип IX вилка      НКЗ-

50-2-26.5-1Хв-05-ННК

АНСШ.468517.008

1

- нагрузка холостого хода тип IX вилка           НХХ-

50-2-26.5-1Хв-05-ННК

АНСШ.468519.010

1

- цифровой носитель с калибровочными данными

АНСШ.460821.071 Д9

1

- упаковка

АНСШ.468956.010-58

1

- паспорт

АНСШ.468955.061 ПС

1

ННК-26.5-1Хр-9 в составе:

АНСШ.468955.062

1

- нагрузка коаксиальная согласованная тип IX розетка НКС-50-2-26.5-1Хр-05-ННК

АНСШ.468548.015-01

1

- нагрузка короткого замыкания тип IX розетка     НКЗ-

5О-2-26.5-1ХР-О5-ННК

АНСШ.468517.008-01

1

Наименование

Обозначение

Кол-во, шт./эк з.

- нагрузка холостого хода тип IX розетка         НХХ-

50-2-26.5-1Хр-05-ННК

АНСШ.468519.010-01

1

- переходник коаксиальный согласованный тип IX вилка -IX вилка ПКР-50-1Хв-1Хв-05-ННК

АНСШ.468562.012

1

- переходник коаксиальный согласованный тип IX вилка -IX розетка ПКР-50-1Хв-1Хр-05-ННК

АНСШ.468562.012-01

1

- переходник коаксиальный согласованный тип IX розетка - IX розетка ПКР-50-1Хр-1Хр-05-ННК

АНСШ.468562.012-02

1

-   ключ тарированный КД-3 для соединителей тип 1.85 мм,

2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.296442.003-03

1

- ключ поддерживающий КП-7 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-03

1

- ключ поддерживающий КП-8 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-04

1

- цифровой носитель с калибровочными данными

АНСШ.460821.072 Д9

1

- упаковка

АНСШ.468956.010-59

1

- паспорт

АНСШ.468955.062 ПС

1

ННК-26.5-1ХР-6 в составе:

АНСШ.468955.063

1

- нагрузка коаксиальная согласованная тип IX розетка НКС-50-2-26.5-1Хр-05-ННК

АНСШ.468548.015-01

1

- нагрузка короткого замыкания тип IX розетка     НКЗ-

50-2-26.5-1Хр-05-ННК

АНСШ.468517.008-01

1

- нагрузка холостого хода тип IX розетка         НХХ-

50-2-26.5-1Хр-05-ННК

АНСШ.468519.010-01

1

-   ключ тарированный КД-3 для соединителей тип 1.85 мм,

2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.296442.003-03

1

- ключ поддерживающий КП-7 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-03

1

- ключ поддерживающий КП-8 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-04

1

- цифровой носитель с калибровочными данными

АНСШ.460821.073 Д9

1

- упаковка

АНСШ.468956.010-60

1

- паспорт

АНСШ.468955.063 ПС

1

ННК-26.5-1ХР-3 в составе:

АНСШ.468955.064

1

- нагрузка коаксиальная согласованная тип IX розетка НКС-5О-2-26.5-1ХР-О5-ННК

АНСШ.468548.015-01

1

- нагрузка короткого замыкания тип IX розетка НКЗ-5О-2-26.5-1ХР-О5-ННК

АНСШ.468517.008-01

1

- нагрузка холостого хода тип IX розетка

НХХ-5О-2-26.5-1ХР-О5-ННК

АНСШ.468519.010-01

1

- цифровой носитель с калибровочными данными

АНСШ.460821.074 Д9

1

- упаковка

АНСШ.468956.010-61

1

Наименование

Обозначение

Кол-во, шт./эк з.

- паспорт

АНСШ.468955.064 ПС

1

Состав комплекта набора нагрузок калибровочных ННК-26.5-35:

ННК-26.5-35в-35р-18 в составе:

АНСШ.468955.043

1

- нагрузка коаксиальная согласованная тип 3.5 мм вилка

НКС-50-2-26.5-35в-05-ННК

АНСШ.468548.014

2

- нагрузка коаксиальная согласованная тип 3.5 мм розетка НКС-50-2-26.5-35р-05-ННК

АНСШ.468548.014-01

2

-   нагрузка короткого замыкания тип 3.5 мм вилка НКЗ-

50-2-26.5-35в-05-ННК

АНСШ.468517.007

1

- нагрузка короткого замыкания тип 3.5 мм розетка

НКЗ-50-2-26.5-35р-05-ННК

АНСШ.468517.007-01

1

- нагрузка холостого хода тип 3.5 мм вилка        НХХ-

50-2-26.5-35в-05-ННК

АНСШ.468519.009

1

- нагрузка холостого хода тип 3.5 мм розетка      НХХ-

АНСШ.468519.009-01

1

50-2-26.5-35р-05-ННК

- переходник коаксиальный согласованный тип 3.5 мм вилка - 3.5 мм вилка ПКР-50-35в-35в-05-ННК

АНСШ.468562.011

1

- переходник коаксиальный согласованный тип 3.5 мм

АНСШ.468562.011-01

1

вилка - 3.5 мм розетка ПКР-50-35в-35р-05-ННК

- переходник коаксиальный согласованный тип 3.5 мм розетка - 3.5 мм розетка ПКР-50-35р-35р-05-ННК

АНСШ.468562.011-02

1

- переходник коаксиальный согласованный тип NMD

АНСШ.468562.012

2

3.5 мм розетка - 3.5 мм вилка ПКР-50-35в-35рУ-05-ННК

- переходник коаксиальный согласованный тип NMD

АНСШ.468562.012-01

2

3.5 мм розетка - 3.5 мм розетка ПКР-50-35рУ-35р-05-ННК

-   ключ тарированный КД-3 для соединителей тип 1.85 мм,

АНСШ.296442.003-03

1

2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

- ключ поддерживающий КП-7 для соединителей тип

АНСШ.764431.001-03

1

1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

-   ключ поддерживающий КП-8 для соединителей тип 1.85

АНСШ.764431.001-04

1

мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

- цифровой носитель с калибровочными данными

АНСШ.460821.053 Д9

1

- упаковка

АНСШ.468956.010-40

1

- паспорт

АНСШ.468955.043 ПС

1

ННК-26.5-35в-35р-16 в составе:

АНСШ.468955.044

1

- нагрузка коаксиальная согласованная тип 3.5 мм вилка

НКС-50-2-26.5-35в-05-ННК

АНСШ.468548.014

2

- нагрузка коаксиальная согласованная тип 3.5 мм розетка

НКС-50-2-26.5-35р-05-ННК

АНСШ.468548.014-01

2

-   нагрузка короткого замыкания тип 3.5 мм вилка НКЗ-

50-2-26.5-35в-05-ННК

АНСШ.468517.007

1

Наименование

Обозначение

Кол-во, шт./эк з.

- нагрузка короткого замыкания тип 3.5 мм розетка НКЗ-50-2-26.5-35р-05-ННК

АНСШ.468517.007-01

1

- нагрузка холостого хода тип 3.5 мм вилка        НХХ-

50-2-26.5-35в-05-ННК

АНСШ.468519.009

1

- нагрузка холостого хода тип 3.5 мм розетка      НХХ-

50-2-26.5-35р-05-ННК

АНСШ.468519.009-01

1

- переходник коаксиальный согласованный тип 3.5 мм вилка - 3.5 мм вилка ПКР-50-35в-35в-05-ННК

АНСШ.468562.011

1

- переходник коаксиальный согласованный тип 3.5 мм вилка - 3.5 мм розетка ПКР-50-35в-35р-05-ННК

АНСШ.468562.011-01

1

- переходник коаксиальный согласованный тип 3.5 мм розетка - 3.5 мм розетка ПКР-50-35р-35р-05-ННК

АНСШ.468562.011-02

1

- переходник коаксиальный согласованный тип NMD

3.5 мм розетка - 3.5 мм вилка ПКР-50-35в-35рУ-05-ННК

АНСШ.468562.012

1

- переходник коаксиальный согласованный тип NMD

3.5 мм розетка - 3.5 мм розетка ПКР-50-35рУ-35р-05-ННК

АНСШ.468562.012-01

1

-   ключ тарированный КД-3 для соединителей тип 1.85 мм,

2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.296442.003-03

1

- ключ поддерживающий КП-7 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-03

1

-   ключ поддерживающий КП-8 для соединителей тип 1.85

мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-04

1

- цифровой носитель с калибровочными данными

АНСШ.460821.054 Д9

1

- упаковка

АНСШ.468956.010-41

1

- паспорт

АНСШ.468955.044 ПС

1

ННК-26.5-35в-35р-14 в составе:

АНСШ.468955.045

1

- нагрузка коаксиальная согласованная тип 3.5 мм вилка

НКС-50-2-26.5-35в-05-ННК

АНСШ.468548.014

2

- нагрузка коаксиальная согласованная тип 3.5 мм розетка

НКС-50-2-26.5-35р-05-ННК

АНСШ.468548.014-01

2

- нагрузка короткого замыкания тип 3.5 мм вилка   НКЗ-

50-2-26.5-35в-05-ННК

АНСШ.468517.007

1

- нагрузка короткого замыкания тип 3.5 мм розетка НКЗ-50-2-26.5-35р-05-ННК

АНСШ.468517.007-01

1

- нагрузка холостого хода тип 3.5 мм вилка        НХХ-

50-2-26.5-35в-05-ННК

АНСШ.468519.009

1

- нагрузка холостого хода тип 3.5 мм розетка      НХХ-

50-2-26.5-35р-05-ННК

АНСШ.468519.009-01

1

- переходник коаксиальный согласованный тип 3.5 мм вилка - 3.5 мм вилка ПКР-50-35в-35в-05-ННК

АНСШ.468562.011

1

- переходник коаксиальный согласованный тип 3.5 мм вилка - 3.5 мм розетка ПКР-50-35в-35р-05-ННК

АНСШ.468562.011-01

1

Наименование

Обозначение

Кол-во, шт./эк з.

- переходник коаксиальный согласованный тип 3.5 мм розетка - 3.5 мм розетка ПКР-50-35р-35р-05-ННК

АНСШ.468562.011-02

1

-   ключ тарированный КД-3 для соединителей тип 1.85 мм,

2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.296442.003-03

1

- ключ поддерживающий КП-7 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-03

1

-   ключ поддерживающий КП-8 для соединителей тип 1.85

мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-04

1

- цифровой носитель с калибровочными данными

АНСШ.460821.055 Д9

1

- упаковка

АНСШ.468956.010-42

1

- паспорт

АНСШ.468955.045 ПС

1

ННК-26.5-35в-35р-12 в составе:

АНСШ.468955.046

1

- нагрузка коаксиальная согласованная тип 3.5 мм вилка

НКС-50-2-26.5-35в-05-ННК

АНСШ.468548.014

1

- нагрузка коаксиальная согласованная тип 3.5 мм розетка

НКС-50-2-26.5-35р-05-ННК

АНСШ.468548.014-01

1

- нагрузка короткого замыкания тип 3.5 мм вилка   НКЗ-

50-2-26.5-35в-05-ННК

АНСШ.468517.007

1

- нагрузка короткого замыкания тип 3.5 мм розетка НКЗ-50-2-26.5-35р-05-ННК

АНСШ.468517.007-01

1

- нагрузка холостого хода тип 3.5 мм вилка        НХХ-

50-2-26.5-35в-05-ННК

АНСШ.468519.009

1

- нагрузка холостого хода тип 3.5 мм розетка      НХХ-

50-2-26.5-35р-05-ННК

АНСШ.468519.009-01

1

- переходник коаксиальный согласованный тип 3.5 мм вилка - 3.5 мм вилка ПКР-50-35в-35в-05-ННК

АНСШ.468562.011

1

- переходник коаксиальный согласованный тип 3.5 мм вилка - 3.5 мм розетка ПКР-50-35в-35р-05-ННК

АНСШ.468562.011-01

1

- переходник коаксиальный согласованный тип 3.5 мм розетка - 3.5 мм розетка ПКР-50-35р-35р-05-ННК

АНСШ.468562.011-02

1

-   ключ тарированный КД-3 для соединителей тип 1.85 мм,

2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.296442.003-03

1

- ключ поддерживающий КП-7 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-03

1

- ключ поддерживающий КП-8 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-04

1

- цифровой носитель с калибровочными данными

АНСШ.460821.056 Д9

1

- упаковка

АНСШ.468956.010-43

1

- паспорт

АНСШ.468955.046 ПС

1

ННК-26.5-35в-35р-9 в составе:

АНСШ.468955.047

1

- нагрузка коаксиальная согласованная тип 3.5 мм вилка

НКС-50-2-26.5-35в-05-ННК

АНСШ.468548.014

1

Наименование

Обозначение

Кол-во, шт./эк з.

- нагрузка коаксиальная согласованная тип 3.5 мм розетка

НКС-50-2-26.5-35р-05-ННК

АНСШ.468548.014-01

1

- нагрузка короткого замыкания тип 3.5 мм вилка   НКЗ-

50-2-26.5-35в-05-ННК

АНСШ.468517.007

1

- нагрузка короткого замыкания тип 3.5 мм розетка НКЗ-50-2-26.5-35р-05-ННК

АНСШ.468517.007-01

1

- нагрузка холостого хода тип 3.5 мм вилка        НХХ-

50-2-26.5-35в-05-ННК

АНСШ.468519.009

1

- нагрузка холостого хода тип 3.5 мм розетка      НХХ-

50-2-26.5-35р-05-ННК

АНСШ.468519.009-01

1

- переходник коаксиальный согласованный тип 3.5 мм вилка - 3.5 мм вилка ПКР-50-35в-35в-05-ННК

АНСШ.468562.011

1

- переходник коаксиальный согласованный тип 3.5 мм вилка - 3.5 мм розетка ПКР-50-35в-35р-05-ННК

АНСШ.468562.011-01

1

- переходник коаксиальный согласованный тип 3.5 мм розетка - 3.5 мм розетка ПКР-50-35р-35р-05-ННК

АНСШ.468562.011-02

1

- цифровой носитель с калибровочными данными

АНСШ.460821.057 Д9

1

- упаковка

АНСШ.468956.010-44

1

- паспорт

АНСШ.468955.047 ПС

1

ННК-26.5-35в-9 в составе:

АНСШ.468955.048

1

- нагрузка коаксиальная согласованная тип 3.5 мм вилка

НКС-50-2-26.5-35в-05-ННК

АНСШ.468548.014

1

- нагрузка короткого замыкания тип 3.5 мм вилка   НКЗ-

50-2-26.5-35в-05-ННК

АНСШ.468517.007

1

- нагрузка холостого хода тип 3.5 мм вилка        НХХ-

50-2-26.5-35в-05-ННК

АНСШ.468519.009

1

- переходник коаксиальный согласованный тип 3.5 мм вилка - 3.5 мм вилка ПКР-50-35в-35в-05-ННК

АНСШ.468562.011

1

- переходник коаксиальный согласованный тип 3.5 мм вилка - 3.5 мм розетка ПКР-50-35в-35р-05-ННК

АНСШ.468562.011-01

1

- переходник коаксиальный согласованный тип 3.5 мм розетка - 3.5 мм розетка ПКР-50-35р-35р-05-ННК

АНСШ.468562.011-02

1

-   ключ тарированный КД-3 для соединителей тип 1.85 мм,

2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.296442.003-03

1

- ключ поддерживающий КП-7 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-03

1

-   ключ поддерживающий КП-8 для соединителей тип 1.85

мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-04

1

- цифровой носитель с калибровочными данными

АНСШ.460821.058 Д9

1

- упаковка

АНСШ.468956.010-45

1

- паспорт

АНСШ.468955.048 ПС

1

Наименование

Обозначение

Кол-во, шт./эк з.

ННК-26.5-35в-6 в составе:

АНСШ.468955.049

1

- нагрузка коаксиальная согласованная тип 3.5 мм вилка НКС-50-2-26.5-35в-05-ННК

АНСШ.468548.014

1

- нагрузка короткого замыкания тип 3.5 мм вилка

НКЗ-50-2-26.5-35в-05-ННК

АНСШ.468517.007

1

- нагрузка холостого хода тип 3.5 мм вилка

НХХ-50-2-26.5-35в-05-ННК

АНСШ.468519.009

1

- ключ тарированный КД-3 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.296442.003-03

1

- ключ поддерживающий КП-7 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-03

1

- ключ поддерживающий КП-8 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-04

1

- цифровой носитель с калибровочными данными

АНСШ.460821.059 Д9

1

- упаковка

АНСШ.468956.010-46

1

- паспорт

АНСШ.468955.049 ПС

1

ННК-26.5-35в-3 в составе:

АНСШ.468955.050

1

- нагрузка коаксиальная согласованная тип 3.5 мм вилка НКС-50-2-26.5-35в-05-ННК

АНСШ.468548.014

1

- нагрузка короткого замыкания тип 3.5 мм вилка

НКЗ-50-2-26.5-35в-05-ННК

АНСШ.468517.007

1

- нагрузка холостого хода тип 3.5 мм вилка

НХХ-50-2-26.5-35в-05-ННК

АНСШ.468519.009

1

- цифровой носитель с калибровочными данными

АНСШ.460821.060 Д9

1

- упаковка

АНСШ.468956.010-47

1

- паспорт

АНСШ.468955.050 ПС

1

ННК-26.5-35р-9 в составе:

АНСШ.468955.051

1

- нагрузка коаксиальная согласованная тип 3.5 мм розетка

НКС-50-2-26.5-35р-05-ННК

АНСШ.468548.014-01

1

- нагрузка короткого замыкания тип 3.5 мм розетка НКЗ-50-2-26.5-35р-05-ННК

АНСШ.468517.007-01

1

- нагрузка холостого хода тип 3.5 мм розетка      НХХ-

50-2-26.5-35р-05-ННК

АНСШ.468519.009-01

1

- переходник коаксиальный согласованный тип 3.5 мм вилка - 3.5 мм вилка ПКР-50-35в-35в-05-ННК

АНСШ.468562.011

1

- переходник коаксиальный согласованный тип 3.5 мм вилка - 3.5 мм розетка ПКР-50-35в-35р-05-ННК

АНСШ.468562.011-01

1

- переходник коаксиальный согласованный тип 3.5 мм розетка - 3.5 мм розетка ПКР-50-35р-35р-05-ННК

АНСШ.468562.011-02

1

-   ключ тарированный КД-3 для соединителей тип 1.85 мм,

2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.296442.003-03

1

Наименование

Обозначение

Кол-во, шт./эк з.

- ключ поддерживающий КП-7 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-03

1

-   ключ поддерживающий КП-8 для соединителей тип 1.85

мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-04

1

- цифровой носитель с калибровочными данными

АНСШ.460821.061 Д9

1

- упаковка

АНСШ.468956.010-48

1

- паспорт

АНСШ.468955.051 ПС

1

ННК-26.5-35р-6 в составе:

АНСШ.468955.052

1

- нагрузка коаксиальная согласованная тип 3.5 мм розетка

НКС-50-2-26.5-35р-05-ННК

АНСШ.468548.014-01

1

- нагрузка короткого замыкания тип 3.5 мм розетка НКЗ-50-2-26.5-35р-05-ННК

АНСШ.468517.007-01

1

- нагрузка холостого хода тип 3.5 мм розетка      НХХ-

50-2-26.5-35р-05-ННК

АНСШ.468519.009-01

1

-   ключ тарированный КД-3 для соединителей тип 1.85 мм,

2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.296442.003-03

1

- ключ поддерживающий КП-7 для соединителей тип 1.85 мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-03

1

-   ключ поддерживающий КП-8 для соединителей тип 1.85

мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-04

1

- цифровой носитель с калибровочными данными

АНСШ.460821.062 Д9

1

- упаковка

АНСШ.468956.010-49

1

- паспорт

АНСШ.468955.052 ПС

1

ННК-26.5-35р-3 в составе:

АНСШ.468955.053

1

- нагрузка коаксиальная согласованная тип 3.5 мм розетка

НКС-50-2-26.5-35р-05-ННК

АНСШ.468548.014-01

1

- нагрузка короткого замыкания тип 3.5 мм розетка НКЗ-50-2-26.5-35р-05-ННК

АНСШ.468517.007-01

1

- нагрузка холостого хода тип 3.5 мм розетка      НХХ-

50-2-26.5-35р-05-ННК

АНСШ.468519.009-01

1

- цифровой носитель с калибровочными данными

АНСШ.460821.063 Д9

1

- упаковка

АНСШ.468956.010-50

1

- паспорт

Комплектность набора нагрузок калибровочных ННК-40-29:

АНСШ.468955.053 ПС

1

ННК-40-29в-29р-18 в составе:

АНСШ.468955.021

1

- нагрузка коаксиальная согласованная тип 2.92 мм вилка НКС-50-2-40-29в-05-ННК

АНСШ.468548.012

2

- нагрузка коаксиальная согласованная тип 2.92 мм розетка НКС-50-2-40-29р-05-ННК

АНСШ.468548.012-01

2

-   нагрузка короткого замыкания тип 2.92 мм вилка НКЗ-

50-2-40-29в-05-ННК

АНСШ.468517.005

1

Наименование

Обозначение

Кол-во, шт./эк з.

-   нагрузка короткого замыкания тип 2.92 мм розетка НКЗ-

50-2-40-29р-05-ННК

АНСШ.468517.005-01

1

- нагрузка холостого хода тип 2.92 мм вилка      НХХ-

50-2-40-29в-05-ННК

АНСШ.468519.007

1

- нагрузка холостого хода тип 2.92 мм розетка     НХХ-

50-2-40-29р-05-ННК

АНСШ.468519.007-01

1

- переходник коаксиальный согласованный тип 2.92 мм вилка - 2.92 мм вилка ПКР-50-29в-29в-05-ННК

АНСШ.468562.009

1

- переходник коаксиальный согласованный тип 2.92 мм вилка - 2.92 мм розетка ПКР-50-29в-29р-05-ННК

АНСШ.468562.009-01

1

- переходник коаксиальный согласованный тип 2.92 мм розетка - 2.92 мм розетка ПКР-50-29р-29р-05-ННК

АНСШ.468562.009-02

1

- переходник коаксиальный согласованный тип NMD 2.92 мм розетка - 2.92 мм вилка ПКР-50-29в-29рУ-05-ННК

АНСШ.468562.010

2

- переходник коаксиальный согласованный тип NMD 2.92 мм розетка - 2.92 смм розетка ПКР-50-29рУ-29р-05-ННК

АНСШ.468562.010-01

2

-   ключ тарированный КД-3 для соединителей тип 1.85 мм,

1

2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.296442.003-03

-   ключ поддерживающий КП-7 для соединителей тип 1.85

мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-03

1

-   ключ поддерживающий КП-8 для соединителей тип 1.85

мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-04

1

- цифровой носитель с калибровочными данными

АНСШ.460821.031 Д9

1

- упаковка

АНСШ.468956.010-18

1

- паспорт

АНСШ.468955.021 ПС

1

ННК-40-29в-29р-16 в составе:

АНСШ.468955.022

1

- нагрузка коаксиальная согласованная тип 2.92 мм вилка НКС-50-2-40-29в-05-ННК

АНСШ.468548.012

2

- нагрузка коаксиальная согласованная тип 2.92 мм розетка НКС-50-2-40-29р-05-ННК

АНСШ.468548.012-01

2

- нагрузка короткого замыкания тип 2.92 мм вилка НКЗ-50-2-40-29в-05-ННК

АНСШ.468517.005

1

-   нагрузка короткого замыкания тип 2.92 мм розетка НКЗ-

50-2-40-29р-05-ННК

АНСШ.468517.005-01

1

- нагрузка холостого хода тип 2.92 мм вилка      НХХ-

50-2-40-29в-05-ННК

АНСШ.468519.007

1

- нагрузка холостого хода тип 2.92 мм розетка     НХХ-

50-2-40-29р-05-ННК

АНСШ.468519.007-01

1

- переходник коаксиальный согласованный тип 2.92 мм вилка - 2.92 мм вилка ПКР-50-29в-29в-05-ННК

АНСШ.468562.009

1

- переходник коаксиальный согласованный тип 2.92 мм вилка - 2.92 мм розетка ПКР-50-29в-29р-05-ННК

АНСШ.468562.009-01

1

Наименование

Обозначение

Кол-во, шт./эк з.

- переходник коаксиальный согласованный тип 2.92 мм розетка - 2.92 мм розетка ПКР-50-29р-29р-05-ННК

АНСШ.468562.009-02

1

- переходник коаксиальный согласованный тип NMD 2.92 мм розетка - 2.92 мм вилка ПКР-50-29в-29рУ-05-ННК

АНСШ.468562.010

1

- переходник коаксиальный согласованный тип NMD 2.92 мм розетка - 2.92 смм розетка ПКР-50-29рУ-29р-05-ННК

АНСШ.468562.010-01

1

-   ключ тарированный КД-3 для соединителей тип 1.85 мм,

1

2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.296442.003-03

-   ключ поддерживающий КП-7 для соединителей тип 1.85

мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-03

1

-   ключ поддерживающий КП-8 для соединителей тип 1.85

мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-04

1

- цифровой носитель с калибровочными данными

АНСШ.460821.032 Д9

1

- упаковка

АНСШ.468956.010-19

1

- паспорт

АНСШ.468955.022 ПС

1

ННК-40-29в-29р-14 в составе:

АНСШ.468955.023

1

- нагрузка коаксиальная согласованная тип 2.92 мм вилка НКС-50-2-40-29в-05-ННК

АНСШ.468548.012

2

- нагрузка коаксиальная согласованная тип 2.92 мм розетка НКС-50-2-40-29р-05-ННК

АНСШ.468548.012-01

2

- нагрузка короткого замыкания тип 2.92 мм вилка НКЗ-50-2-40-29в-05-ННК

АНСШ.468517.005

1

-   нагрузка короткого замыкания тип 2.92 мм розетка НКЗ-

50-2-40-29р-05-ННК

АНСШ.468517.005-01

1

- нагрузка холостого хода тип 2.92 мм вилка      НХХ-

50-2-40-29в-05-ННК

АНСШ.468519.007

1

- нагрузка холостого хода тип 2.92 мм розетка     НХХ-

50-2-40-29р-05-ННК

АНСШ.468519.007-01

1

- переходник коаксиальный согласованный тип 2.92 мм вилка - 2.92 мм вилка ПКР-50-29в-29в-05-ННК

АНСШ.468562.009

1

- переходник коаксиальный согласованный тип 2.92 мм вилка - 2.92 мм розетка ПКР-50-29в-29р-05-ННК

АНСШ.468562.009-01

1

- переходник коаксиальный согласованный тип 2.92 мм розетка - 2.92 мм розетка ПКР-50-29р-29р-05-ННК

АНСШ.468562.009-02

1

-   ключ тарированный КД-3 для соединителей тип 1.85 мм,

2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.296442.003-03

1

-   ключ поддерживающий КП-7 для соединителей тип 1.85

мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-03

1

-   ключ поддерживающий КП-8 для соединителей тип 1.85

мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-04

1

- цифровой носитель с калибровочными данными

АНСШ.460821.033 Д9

1

Наименование

Обозначение

Кол-во, шт./эк з.

- упаковка

АНСШ.468956.010-20

1

- паспорт

АНСШ.468955.023 ПС

1

ННК-40-29в-29р-12 в составе:

АНСШ.468955.024

1

- нагрузка коаксиальная согласованная тип 2.92 мм вилка

НКС-50-2-40-29в-05-ННК

АНСШ.468548.012

1

- нагрузка коаксиальная согласованная тип 2.92 мм розетка НКС-50-2-40-29р-05-ННК

АНСШ.468548.012-01

1

- нагрузка короткого замыкания тип 2.92 мм вилка НКЗ-50-2-40-29в-05-ННК

АНСШ.468517.005

1

-   нагрузка короткого замыкания тип 2.92 мм розетка НКЗ-

50-2-40-29р-05-ННК

АНСШ.468517.005-01

1

- нагрузка холостого хода тип 2.92 мм вилка      НХХ-

50-2-40-29в-05-ННК

АНСШ.468519.007

1

- нагрузка холостого хода тип 2.92 мм розетка     НХХ-

50-2-40-29р-05-ННК

АНСШ.468519.007-01

1

- переходник коаксиальный согласованный тип 2.92 мм вилка - 2.92 мм вилка ПКР-50-29в-29в-05-ННК

АНСШ.468562.009

1

- переходник коаксиальный согласованный тип 2.92 мм вилка - 2.92 мм розетка ПКР-50-29в-29р-05-ННК

АНСШ.468562.009-01

1

- переходник коаксиальный согласованный тип 2.92 мм розетка - 2.92 мм розетка ПКР-50-29р-29р-05-ННК

АНСШ.468562.009-02

1

-   ключ тарированный КД-3 для соединителей тип 1.85 мм,

2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.296442.003-03

1

-   ключ поддерживающий КП-7 для соединителей тип 1.85

мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-03

1

-   ключ поддерживающий КП-8 для соединителей тип 1.85

мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-04

1

- цифровой носитель с калибровочными данными

АНСШ.460821.034 Д9

1

- упаковка

АНСШ.468956.010-21

1

- паспорт

АНСШ.468955.024 ПС

1

ННК-40-29в-29р-9 в составе:

АНСШ.468955.025

1

- нагрузка коаксиальная согласованная тип 2.92 мм вилка

НКС-50-2-40-29в-05-ННК

АНСШ.468548.012

1

- нагрузка коаксиальная согласованная тип 2.92 мм розетка НКС-50-2-40-29р-05-ННК

АНСШ.468548.012-01

1

-   нагрузка короткого замыкания тип 2.92 мм вилка НКЗ-

50-2-40-29в-05-ННК

АНСШ.468517.005

1

-   нагрузка короткого замыкания тип 2.92 мм розетка НКЗ-

50-2-40-29р-05-ННК

АНСШ.468517.005-01

1

- нагрузка холостого хода тип 2.92 мм вилка      НХХ-

50-2-40-29в-05-ННК

АНСШ.468519.007

1

Наименование

Обозначение

Кол-во, шт./эк з.

- нагрузка холостого хода тип 2.92 мм розетка     НХХ-

50-2-40-29р-05-ННК

АНСШ.468519.007-01

1

- переходник коаксиальный согласованный тип 2.92 мм вилка - 2.92 мм вилка ПКР-50-29в-29в-05-ННК

АНСШ.468562.009

1

- переходник коаксиальный согласованный тип 2.92 мм вилка - 2.92 мм розетка ПКР-50-29в-29р-05-ННК

АНСШ.468562.009-01

1

- переходник коаксиальный согласованный тип 2.92 мм розетка - 2.92 мм розетка ПКР-50-29р-29р-05-ННК

АНСШ.468562.009-02

1

- цифровой носитель с калибровочными данными

АНСШ.460821.035 Д9

1

- упаковка

АНСШ.468956.010-22

1

- паспорт

АНСШ.468955.025 ПС

1

ННК-40-29в-9 в составе:

АНСШ.468955.026

1

- нагрузка коаксиальная согласованная тип 2.92 мм вилка НКС-50-2-40-29в-05-ННК

АНСШ.468548.012

1

-   нагрузка короткого замыкания тип 2.92 мм вилка НКЗ-

50-2-40-29в-05-ННК

АНСШ.468517.005

1

- нагрузка холостого хода тип 2.92 мм вилка      НХХ-

50-2-40-29в-05-ННК

АНСШ.468519.007

1

- переходник коаксиальный согласованный тип 2.92 мм вилка - 2.92 мм вилка ПКР-50-29в-29в-05-ННК

АНСШ.468562.009

1

- переходник коаксиальный согласованный тип 2.92 мм вилка - 2.92 мм розетка ПКР-50-29в-29р-05-ННК

АНСШ.468562.009-01

1

- переходник коаксиальный согласованный тип 2.92 мм розетка - 2.92 мм розетка ПКР-50-29р-29р-05-ННК

АНСШ.468562.009-02

1

-   ключ тарированный КД-3 для соединителей тип 1.85 мм,

2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.296442.003-03

1

-   ключ поддерживающий КП-7 для соединителей тип 1.85

мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-03

1

-   ключ поддерживающий КП-8 для соединителей тип 1.85

мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-04

1

- цифровой носитель с калибровочными данными

АНСШ.460821.036 Д9

1

- упаковка

АНСШ.468956.010-23

1

- паспорт

АНСШ.468955.026 ПС

1

ННК-40-29в-6 в составе:

АНСШ.468955.027

1

- нагрузка коаксиальная согласованная тип 2.92 мм вилка

НКС-50-2-40-29в-05-ННК

АНСШ.468548.012

1

-   нагрузка короткого замыкания тип 2.92 мм вилка НКЗ-

50-2-40-29в-05-ННК

АНСШ.468517.005

1

- нагрузка холостого хода тип 2.92 мм вилка      НХХ-

50-2-40-29в-05-ННК

АНСШ.468519.007

1

-   ключ тарированный КД-3 для соединителей тип 1.85 мм,

2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.296442.003-03

1

Наименование

Обозначение

Кол-во, шт./эк з.

-   ключ поддерживающий КП-7 для соединителей тип 1.85

мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-03

1

-   ключ поддерживающий КП-8 для соединителей тип 1.85

мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-04

1

- цифровой носитель с калибровочными данными

АНСШ.460821.037 Д9

1

- упаковка

АНСШ.468956.010-24

1

- паспорт

АНСШ.468955.027 ПС

1

ННК-40-29в-3 в составе:

АНСШ.468955.028

1

- нагрузка коаксиальная согласованная тип 2.92 мм вилка

НКС-50-2-40-29в-05-ННК

АНСШ.468548.012

1

-   нагрузка короткого замыкания тип 2.92 мм вилка НКЗ-

50-2-40-29в-05-ННК

АНСШ.468517.005

1

- нагрузка холостого хода тип 2.92 мм вилка      НХХ-

50-2-40-29в-05-ННК

АНСШ.468519.007

1

- цифровой носитель с калибровочными данными

АНСШ.460821.038 Д9

1

- упаковка

АНСШ.468956.010-25

1

- паспорт

АНСШ.468955.028 ПС

1

ННК-40-29р-9 в составе:

АНСШ.468955.029

1

- нагрузка коаксиальная согласованная тип 2.92 мм розетка НКС-50-2-40-29р-05-ННК

АНСШ.468548.012-01

1

- нагрузка короткого замыкания тип 2.92 мм розетка НКЗ-50-2-40-29р-05-ННК

АНСШ.468517.005-01

1

- нагрузка холостого хода тип 2.92 мм розетка     НХХ-

50-2-40-29р-05-ННК

АНСШ.468519.007-01

1

- переходник коаксиальный согласованный тип 2.92 мм вилка - 2.92 мм вилка ПКР-50-29в-29в-05-ННК

АНСШ.468562.009

1

- переходник коаксиальный согласованный тип 2.92 мм вилка - 2.92 мм розетка ПКР-50-29в-29р-05-ННК

АНСШ.468562.009-01

1

- переходник коаксиальный согласованный тип 2.92 мм розетка - 2.92 мм розетка ПКР-50-29р-29р-05-ННК

АНСШ.468562.009-02

1

-   ключ тарированный КД-3 для соединителей тип 1.85 мм,

2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.296442.003-03

1

-   ключ поддерживающий КП-7 для соединителей тип 1.85

мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-03

1

-   ключ поддерживающий КП-8 для соединителей тип 1.85

мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.764431.001-04

1

- цифровой носитель с калибровочными данными

АНСШ.460821.039 Д9

1

- упаковка

АНСШ.468956.010-26

1

- паспорт

АНСШ.468955.029 ПС

1

Кол-

Наименование

Обозначение

во, шт./эк

з.

ННК-40-29р-6 в составе:

АНСШ.468955.030

1

- нагрузка коаксиальная согласованная тип 2.92 мм розетка НКС-50-2-40-29р-05-ННК

АНСШ.468548.012-01

1

-   нагрузка короткого замыкания тип 2.92 мм розетка НКЗ-

АНСШ.468517.005-01

1

50-2-40-29р-05-ННК

- нагрузка холостого хода тип 2.92 мм розетка     НХХ-

АНСШ.468519.007-01

1

50-2-40-29р-05-ННК

-   ключ тарированный КД-3 для соединителей тип 1.85 мм,

2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

АНСШ.296442.003-03

1

-   ключ поддерживающий КП-7 для соединителей тип 1.85

АНСШ.764431.001-03

1

мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

-   ключ поддерживающий КП-8 для соединителей тип 1.85

АНСШ.764431.001-04

1

мм, 2.4 мм, 2.92 мм, тип IX вар.3, 3.5 мм

- цифровой носитель с калибровочными данными

АНСШ.460821.040 Д9

1

- упаковка

АНСШ.468956.010-27

1

- паспорт

АНСШ.468955.030 ПС

1

ННК-40-29р-3 в составе:

АНСШ.468955.031

1

- нагрузка коаксиальная согласованная тип 2.92 мм розетка НКС-50-2-40-29р-05-ННК

АНСШ.468548.012-01

1

-   нагрузка короткого замыкания тип 2.92 мм розетка НКЗ-

АНСШ.468517.005-01

1

50-2-40-29р-05-ННК

- нагрузка холостого хода тип 2.92 мм розетка     НХХ-

АНСШ.468519.007-01

1

50-2-40-29р-05-ННК

- цифровой носитель с калибровочными данными

АНСШ.460821.041 Д9

1

- упаковка

АНСШ.468956.010-28

1

- паспорт

АНСШ.468955.031 ПС

1

Руководство по эксплуатации

АНСШ.468955.023 РЭ

1

П р и м е ч а н и е - Состав каждого набора нагрузок подробно приведен в паспорте на него
