Контроллеры программируемые логические ПЛК Багет-ПЛК2
| Номер в ГРСИ РФ: | 96478-25 |
|---|---|
| Производитель / заявитель: | ФГБУ "НИЦ "Курчатовский институт", г.Москва |
|
96478-25: Описание типа
2025-96478-25.pdf
|
Скачать | 204.7 КБ |
Контроллеры программируемые логические ПЛК Багет-ПЛК2 (далее по тексту -контроллеры) предназначены для измерений аналоговых выходных сигналов от первичных измерительных преобразователей (датчиков) в виде напряжения и силы постоянного электрического тока, для воспроизведений аналоговых сигналов в виде силы и напряжения постоянного электрического тока, а также для приема и обработки дискретных, цифровых сигналов и формирования сигналов автоматизированного контроля и управления технологическими процессами и исполнительными механизмами.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96478-25 | ||||||
| Действует | по 24.09.2030 | ||||||
| Наименование | Контроллеры программируемые логические | ||||||
| Модель | ПЛК Багет-ПЛК2 | ||||||
| Приказы |
№2036 от
24.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 365179b2-ff22-f1e4-8873-b7442539c7c5 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
НИЦ «Курчатовский институт» - НИИСИ, РОССИЯ, 117218, г. Москва, Нахимовский проспект, д.36, к.1
Поверка
| Методика поверки / информация о поверке |
МИ 2539-99 Государственная система обеспечения единства измерений. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки
(с 24.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96478-25: Описание типа
2025-96478-25.pdf
|
Скачать | 204.7 КБ |
Описание типа
Назначение
Контроллеры программируемые логические ПЛК Багет-ПЛК2 (далее по тексту -контроллеры) предназначены для измерений аналоговых выходных сигналов от первичных измерительных преобразователей (датчиков) в виде напряжения и силы постоянного электрического тока, для воспроизведений аналоговых сигналов в виде силы и напряжения постоянного электрического тока, а также для приема и обработки дискретных, цифровых сигналов и формирования сигналов автоматизированного контроля и управления технологическими процессами и исполнительными механизмами.
Описание
Принцип действия контроллеров основан на аналого-цифровом преобразовании входных электрических сигналов, поступающих от первичных измерительных преобразователей (датчиков), а также цифро-аналоговом преобразовании цифрового кода в выходные аналоговые электрические сигналы. Контроллеры также осуществляют прием дискретных, цифровых и кодированных сигналов.
Контроллеры являются проектно-компонуемыми изделиями, имеющими модульную структуру, и могут отличаться по составу и количеству модулей, в зависимости от конкретных технологических объектов в соответствии с заказом.
Контроллеры представляют собой комплект модулей в пластиковых корпусах, укомплектованных шиной связи и линиями питания, которые крепятся на профильную DIN- рейку, привинчиваемую к задней стенке монтажного шкафа, с помощью модулей шасси. Модули шасси обеспечивают подключение и коммутацию модулей между собой.
На лицевой панели модулей расположены показывающие цифровые экраны и клеммные контакты для подключения внешних устройств под защитной крышкой.
При проектировании автоматизированной системы управления на базе одной единой системной шины допустимо применение не более 32 модулей.
Для связи с компонентами, периферийными устройствами, первичными измерительными преобразователями контроллеры имеют встроенную поддержку интерфейсов RS232, RS485, Ethernet.
Контроллеры содержат следующие модули: модули центрального процессора (модули процессорные), модули расширения, модули питания, пассивные вспомогательные модули (модули шасси, модули оконечные).
Состав контроллеров и идентификационные данные модулей указываются в паспорте на контроллеры.
Идентификационное обозначение и наименование модулей, входящих в состав контроллеров, приведены в таблице 1.
аблица 1 - Идентификационное обозначение и наименование модулей
|
Обозначение |
Описание |
|
Модули процессорные | |
|
БТ76-201А |
Модуль без возможности подключения модуля GPS/ГЛОНАСС |
|
Модули расширения | |
|
БТ76-401 |
Модуль ввода цифровых сигналов, 32 канала |
|
БТ76-402 |
Модуль вывода цифровых сигналов, 32 канала |
|
БТ76-403 |
Модуль измерения аналоговых сигналов в виде силы постоянного электрического тока, 16 каналов |
|
БТ76-403А |
Модуль измерения аналоговых сигналов в виде напряжения постоянного электрического тока, 16 каналов |
|
БТ76-404 |
Модуль воспроизведения аналоговых сигналов в виде силы постоянного электрического тока, 4 канала |
|
БТ76—404А |
Модуль воспроизведения аналоговых сигналов в виде напряжения постоянного электрического тока, 4 канала |
|
БТ76-405 |
Модуль измерения сигналов от термопар, 15 каналов |
|
БТ76-405А |
Модуль измерения сигналов от термопреобразователей сопротивления, 2 канала |
|
БТ76-251 |
Модуль коммутационный RS485, 4 канала |
|
БТ76-251А |
Модуль коммутационный RS232, 4 канала |
|
Модули шасси | |
|
БТ76-901 |
Модуль объединения по средством шины EtherCAT для подключения модулей расширения |
|
БТ76-901А |
Модуль объединения посредством шины EtherCAT для подключения резервного процессорного модуля |
|
Модули оконечные | |
|
БТ76-902 |
Модуль фиксации слева, без возможности расширения |
|
БТ76-902А |
Модуль фиксации справа, без возможности расширения |
|
БТ76-902Б |
Модуль фиксации слева, с возможностью расширения |
|
БТ76-902В |
Модуль фиксации справа, с возможностью расширения |
|
Модуль питания | |
|
БТ76-001 |
Модуль питания до 50 Вт |

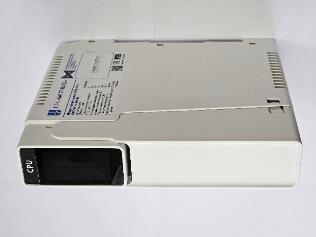

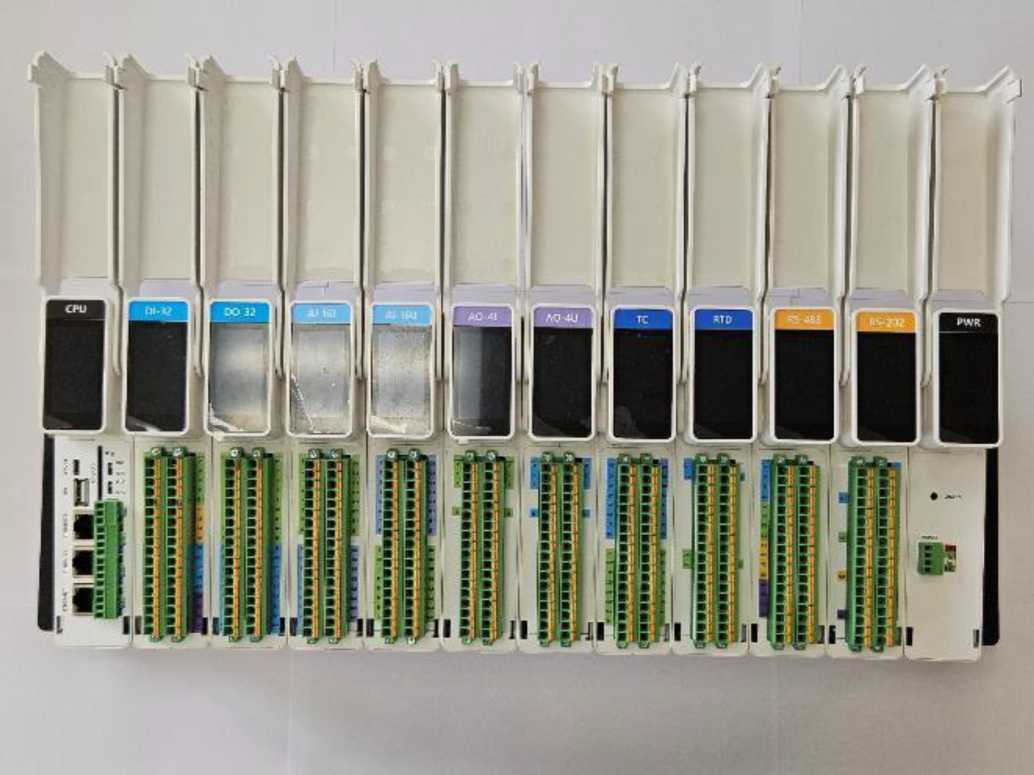

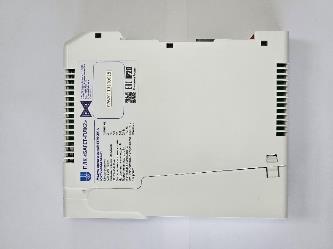

Общий вид контроллера и модулей, входящих в его состав, представлен на рисунке 1.
Заводской номер контроллера в виде цифро-буквенного обозначения наносится типографическим способом на идентификационную табличку (наклейку), которая размещается на боковой стороне процессорного модуля контроллера. Обозначение места нанесения идентификационной таблички контроллера и знака утверждения типа представлено на рисунке 2.
Заводской номер модулей из состава контроллера в виде цифро-буквенного обозначения наносится типографическим способом на идентификационную табличку (наклейку), которая размещается сбоку на корпусе модулей. Обозначение места нанесения заводского номера модулей из состава контроллера приведено на рисунке 3.
Обеспечена возможность пломбирования модулей контроллеров с помощью гарантийного стикера от несанкционированного доступа. Виды гарантийных стикеров и схема установки приведены на рисунке 4.
Нанесение знака поверки на контроллеры в обязательном порядке не предусмотрено.
(
PWR
ЧТО

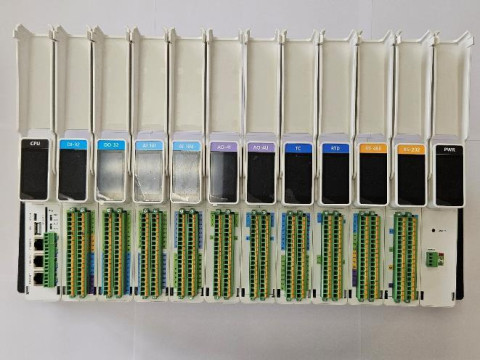

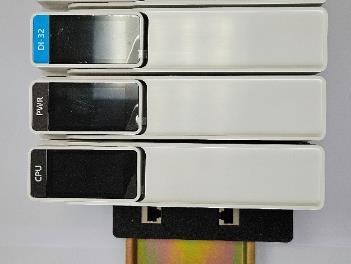

Рисунок 1 - Общий вид контроллеров программируемых логических ПЛК Багет-ПЛК2
Место нанесения заводского номера контроллера
Место нанесения знака утверждения типа

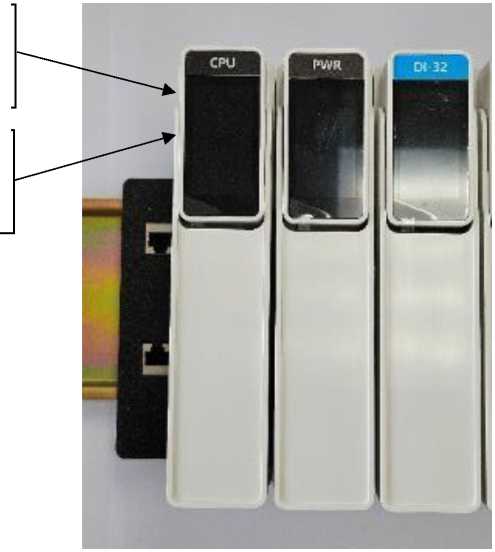

Рисунок 2 - Обозначение места нанесения заводского номера и знака утверждения типа контроллера

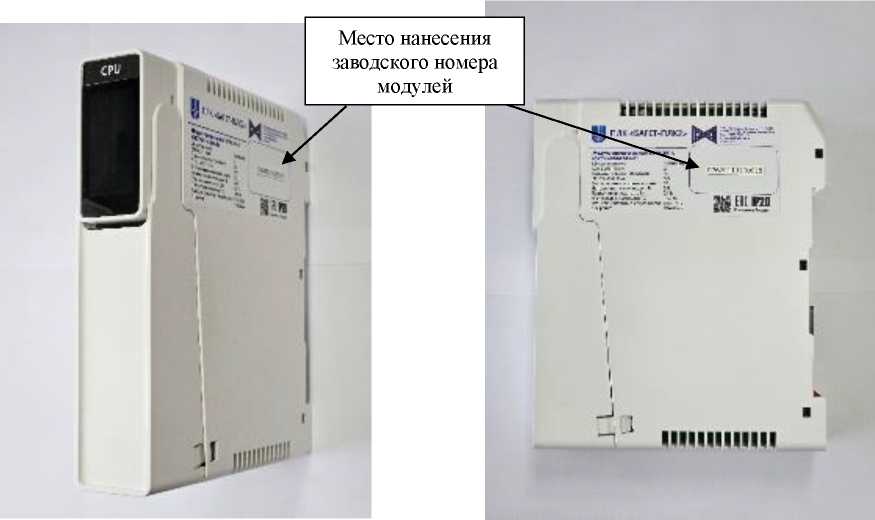

Рисунок 3 - Обозначение места нанесения заводского номера модулей
Место пломбировки

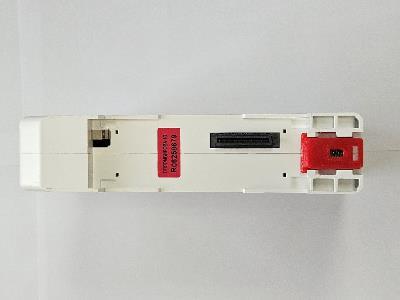

Рисунок 4 - Место пломбировки модулей контроллеров
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) определяет алгоритмы преобразования и обработки входных сигналов, алгоритмы формирования выходных сигналов и отображения информации.
ПО контроллеров, влияющее на метрологические характеристики, устанавливается в энергозависимую память в производственном цикле на заводе-изготовителе.
Конструкция контроллеров в процессе эксплуатации исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Нормирование метрологических характеристик контроллеров проведено с учетом влияния ПО.
Уровень защиты ПО и измерительной информации от непреднамеренных и преднамеренных изменений «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Конфигуратор Багет-ПЛК2 |
|
Номер версии (идентификационный номер ПО), не ниже |
0.1.3 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Модуль расширения БТ76-403 | |
|
Количество измерительных каналов, шт. |
16 (2 группы по 8 каналов) |
|
Диапазоны измерений силы постоянного тока, мА |
от 0 до 20; от 4 до 20 |
|
Пределы допускаемой основной приведенной (к полному диапазону измерений) погрешности измерений силы постоянного тока, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной (к полному диапазону измерений) погрешности измерений силы постоянного тока от изменения температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждые 1 °C, % |
±0,002 |
|
Модуль расширения БТ76-403А | |
|
Количество измерительных каналов, шт. |
16 (2 группы по 8 каналов) |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 10 |
|
Пределы допускаемой основной приведенной (к полному диапазону измерений) погрешности измерений напряжения постоянного тока, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной (к полному диапазону измерений) погрешности измерений напряжения постоянного тока от изменения температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждые 1 °C, % |
±0,002 |
|
Модуль расширения БТ76-404 | |
|
Количество измерительных каналов, шт. |
4 (2 группы по 2 канала) |
|
Диапазоны воспроизведения силы постоянного тока, мА |
от 0 до 20; от 4 до 20 |
|
Пределы допускаемой основной приведенной (к полному диапазону воспроизведений) погрешности воспроизведений силы постоянного тока, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной (к полному диапазону воспроизведений) погрешности воспроизведений силы постоянного тока от изменения температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждые 1 °C, % |
±0,002 |
|
Модуль расширения БТ76-404А | |
|
Количество измерительных каналов, шт. |
4 (2 группы по 2 канала) |
Продолжение таблицы 3
|
1 |
2 |
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 0 до 10 |
|
Пределы допускаемой основной приведенной (к полному диапазону воспроизведений) погрешности воспроизведений напряжения постоянного тока, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной (к полному диапазону воспроизведений) погрешности воспроизведений напряжения постоянного тока от изменения температуры окружающей среды от нормальных условий в диапазоне рабочих температур, на каждые 1 °C, % |
±0,002 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 18 до 36 |
|
Потребляемая мощность, Вт, не более |
50 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +21 до +25 80 от 84,0 до 106,7 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без образования конденсата), %, не более - атмосферное давление, кПа |
от - 40 до +70 95 от 84,0 до 106,7 |
|
Масса модулей, кг, не более |
0,8 |
|
Габаритные размеры модулей (ДлинахШиринахВысота), мм, не более |
149,5x47,4x180,0 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
Знак утверждения типа
наносится на идентификационную табличку контроллеров согласно схеме, указанной на рисунке 2, и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Контроллеры программируемые логические |
ПЛК Багет-ПЛК2 |
1* |
|
Руководство по эксплуатации |
ЮКСУ.421457.003РЭ |
1 |
|
Паспорт |
ЮКСУ.421457.003ПС |
1 |
|
Программное обеспечение «Конфигуратор Багет-ПЛК2» |
ЮКСУ.91256-01 |
1 |
|
* Комплект поставки, состав и количество модулей контроллера указывается в паспорте и определяется заказом | ||
Сведения о методах измерений
приведены в главе 2 «Использование по назначению» руководства по эксплуатации ЮКСУ.421457.003РЭ.
Нормативные документы
Приказ Росстандарта от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
ТУ 26.20.30-001-05825395-2022 «Контроллеры программируемые логические серии «Багет».
