Расходомеры ультразвуковые АРГУС (далее - расходомеры) предназначены для измерения объемного расхода жидкости.

Информация по Госреестру

Основные данные
Номер по Госреестру 96482-25
Действует по 24.09.2030
Наименование Расходомеры ультразвуковые
Модель АРГУС
Приказы
2036 от 24.09.2025 — Об утверждении типов средств измерений
Код идентификации производства ОС
СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства Серийное
Идентификатор записи ФИФ ОЕИ 9d24075d-a84b-08b9-0d1a-edafa8d52799
Испытания
Дата Модель Заводской номер
10.06.2025 12407514
Производитель / Заявитель

АО "Концерн "НПО "Аврора", РОССИЯ, 194021, г. Санкт-Петербург, ул. Карбышева, 15

Поверка

Методика поверки / информация о поверке
МП 1738-1-2024 Государственная система обеспечения единства измерений. Расходомеры ультразвуковые АРГУС. Методика поверки (с 24.09.2025)
Межповерочный интервал / Периодичность поверки
3 года
Зарегистрировано поверок
Актуальность информации 26.04.2026
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Расходомеры ультразвуковые АРГУС поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

96482-25: Описание типа
2025-96482-25.pdf
Скачать 314.2 КБ
96482-25: Методика поверки МП 1738-1-2024
2025-mp96482-25.pdf
Скачать 1.5 MБ

Описание типа

Назначение

Расходомеры ультразвуковые АРГУС (далее - расходомеры) предназначены для измерения объемного расхода жидкости.

Описание

Принцип действия расходомеров основан на измерении времени прохождения ультразвуковых сигналов в рабочей среде по направлению потока жидкости и против него в зависимости от скорости жидкости. Разница измеренных значений времени прохождения ультразвуковых сигналов пропорциональна скорости потока жидкости. Объемный расход жидкости пропорционален измеренной скорости потока жидкости и диаметру внутренней полости первичного преобразователя.

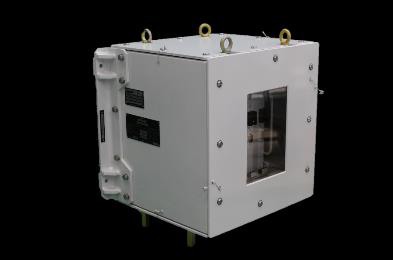

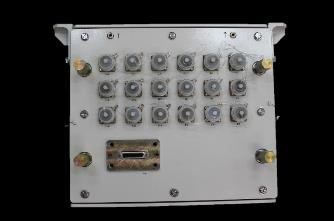

Расходомеры состоят из первичного и вторичного преобразователей, которые жестко соединены между собой, образуя блок измерения расхода, имеющего единую конструкцию. Первичный преобразователь представляет собой участок трубопровода с установленными в него пьезоэлектрическими преобразователями, осуществляющими генерацию и прием акустических сигналов. Вторичный преобразователь представляет собой электронный блок, обрабатывающий сигналы с первичного преобразователя и вычисляющий значение измеряемого расхода. Расходомеры также включают преобразователь интерфейсов, обеспечивающий транзит питания к вторичному преобразователю и позволяющий формировать дополнительные выходные сигналы со всех каналов расходомера по различным интерфейсам.

Первичный преобразователь состоит из корпуса, изготовленного из коррозионностойкой стали, с установленными в него четырьмя термопреобразователями сопротивления для косвенного измерения температуры рабочей среды, а также восемью парами пьезоэлектрических преобразователей.

Вторичный преобразователь состоит из трех модулей, каждый из которых вычисляет расход по одному измерительному каналу и передает его значение по интерфейсу RS-485.

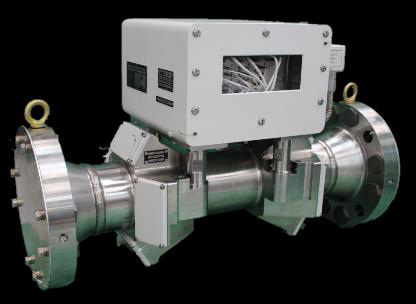

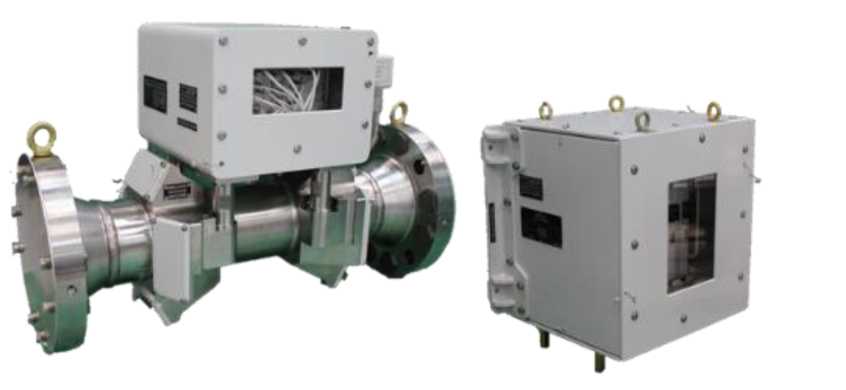

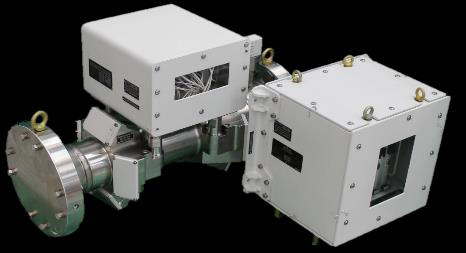

Общий вид расходомеров приведен на рисунке 1.

Рисунок 1 - Общий вид расходомеров

Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Пломбировка осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки и знака изготовителя.

Знак поверки наносится давлением на пломбу, установленную на контровочной проволоке, пропущенной через специальные отверстия в первичном и вторичном преобразователе в соответствии с рисунком 2.
