Камера тепловизионная инфракрасная DJI Zenmuse XT S
| Номер в ГРСИ РФ: | 96486-25 |
|---|---|
| Производитель / заявитель: | SZ DJI Technology Co., Ltd., Китай |
Камера тепловизионная инфракрасная DJI Zenmuse XT S (далее по тексту - камера) предназначена для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы камеры, и визуализации этого распределения на дисплее пульта управления беспилотного летательного аппарата.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96486-25 | ||||||
| Наименование | Камера тепловизионная инфракрасная | ||||||
| Модель | DJI Zenmuse XT S | ||||||
| Приказы |
№2036 от
24.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 9d532f61-82fb-b9d6-2ab1-ec23c2080128 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
SZ DJI TECHNOLOGY CO., LTD., КИТАЙ, 3/F, Building6, Lutong Hongyun Industrial Park, 17 Yunshan South Road, Zhangjiawan Development Zone, Tongzhou District, Beijing; 20 Xingwang Road, Wuqing District, Tianjin
Поверка
| Методика поверки / информация о поверке |
РТ-МП-773-207-2025 Государственная система обеспечения единства измерений. Камера тепловизионная инфракрасная DJI Zenmuse XT S. Методика поверки
(с 24.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96486-25: Описание типа
2025-96486-25.pdf
|
Скачать | 143.2 КБ | |
|
96486-25: Методика поверки
РТ-МП-773-207-2025
2025-mp96486-25.pdf
|
Скачать | 977.5 КБ |
Описание типа
Назначение
Камера тепловизионная инфракрасная DJI Zenmuse XT S (далее по тексту - камера) предназначена для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы камеры, и визуализации этого распределения на дисплее пульта управления беспилотного летательного аппарата.
Описание
Камера работает в составе беспилотного летательного аппарата. Принцип действия камеры основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на пульте управления. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Камера измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Камера является стационарным оптико-электронным измерительным
микропроцессорным прибором, работающим в инфракрасной области электромагнитного спектра.
Камера конструктивно выполнена в корпусе из алюминия. На лицевой стороне расположен объектив. На боковых поверхностях камеры расположен кронштейн, который с помощью разъема со стабилизатором прикрепляется к корпусу беспилотного летательного аппарата.
Внутреннее программное обеспечение камеры позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т.д. Измерительная информация может быть записана на съемную карту памяти типа microSD и передана на персональный компьютер.
К камере данного типа относится Камера тепловизионная инфракрасная DJI Zenmuse XT S модели ZXT01S со следующим заводским номером: 1WDDH3Q0010308.

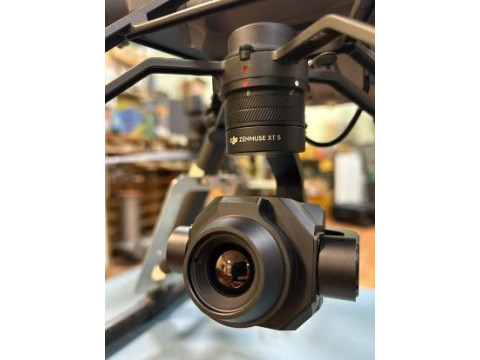

Фотографии общего вида камеры тепловизионной инфракрасной DJI Zenmuse XT S приведены на рисунке 1.
Рисунок 1 - Общий вид камеры тепловизионной инфракрасной DJI Zenmuse XT S

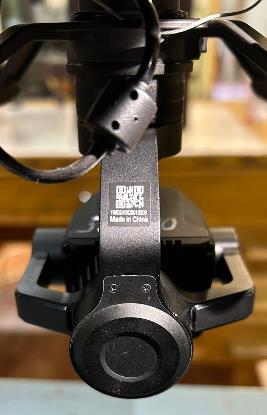

Пломбирование камеры не предусмотрено. Заводской номер камеры тепловизионной инфракрасной DJI Zenmuse XT S в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на кронштейн. Конструкция камеры не предусматривает нанесение знака поверки на ее корпус.
Программное обеспечение
Программное обеспечение (ПО) камеры состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса камеры, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО камеры тепловизионной инфракрасной
DJI Zenmuse XT S
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
01.19.00.49 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Автономное программное обеспечение DJI Thermal Analysis Tool 3 устанавливается на персональный компьютер и предназначено для визуализации измеренной камерой температуры, а также для последующей обработки и анализа термограмм, полученных в процессе измерений температуры. Автономное программное обеспечение DJI Pilot устанавливается на пульт управления беспилотным летательным аппаратом и предназначено для управления камерой.
Технические характеристики
Метрологические и основные технические характеристики камеры тепловизионной инфракрасной DJI Zenmuse XT S приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -20 до +550 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -20 °C до -10 °C включ. - в диапазоне св. -10 °C до +100 °C включ. |
±5,0 ±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры, °С: - в диапазоне св. +100 °C до +400 °C включ. - в диапазоне св. +400 °C до +550 °C |
±2,0 ±4,0 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,04 |
|
Углы поля зрения, градус по горизонтали х градус по вертикали |
32°x57° |
|
Пространственное разрешение, мрад |
0,87 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Коэффициент излучательной способности |
1,00 |
|
Количество пикселей матрицы детектора, пикселихпиксели |
640x512 |
|
Масса, кг, не более |
0,68 |
|
Запись изображений или частота обновлений, Гц |
25 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
105x101x83 |
|
Напряжение питания, В |
12 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -20 до +50 от 10 до 95 (без конденсации) |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Камера тепловизионная инфракрасная |
DJI Zenmuse XT S |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Жесткий транспортировочный кейс |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе «Установка» Руководства по эксплуатации.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
