Профилометры Nanometric ScriboN
| Номер в ГРСИ РФ: | 96491-25 |
|---|---|
| Категория: | Профилометры |
| Производитель / заявитель: | Shenzhen Zhongtu Instruments Co., Ltd, КИТАЙ |
Профилометры Nanometric ScriboN (далее - профилометры) предназначены для измерений параметров шероховатости поверхностей и высоты неровностей изделий.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96491-25 | ||||||
| Действует | по 24.09.2030 | ||||||
| Наименование | Профилометры | ||||||
| Модель | Nanometric ScriboN | ||||||
| Модификации |
Nanometric ScriboN PC20-300 Nanometric ScriboN PC20-1000 |
||||||
| Приказы |
№2035 от
24.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 06bf98c6-fb3f-b003-9a63-71cf6d87866e | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Shenzhen Zhongtu Instruments Co., Ltd, КИТАЙ, 2/F, Building B1, Zhiyuan, Xueyauan Road, Xili, Nanshan, Shenzhen 518071
Поверка
| Методика поверки / информация о поверке |
РТ-МП-303-203-2025 Государственная система обеспечения единства измерений. Профилометры Nanometric ScriboN. Методика поверки
(с 24.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96491-25: Описание типа
2025-96491-25.pdf
|
Скачать | 185.2 КБ | |
|
96491-25: Методика поверки
РТ-МП-303-203-2025
2025-mp96491-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Профилометры Nanometric ScriboN (далее - профилометры) предназначены для измерений параметров шероховатости поверхностей и высоты неровностей изделий.
Описание
Принцип действия профилометров основан на ощупывании неровностей исследуемой поверхности алмазной иглой (щупом) и преобразовании возникающих при этом механических колебаний щупа в изменения емкостного сопротивления, пропорциональные этим колебаниям, которые усиливаются и преобразуются в процессоре. Результаты измерений выводятся на экран персонального компьютера (в виде профилограммы и числовых значений параметров шероховатости). Питание профилометров осуществляется от сети переменного тока через адаптер или от батареи.
Профилометры выпускаются двух модификаций Nanometric ScriboN PC20-300 и Nanometric ScriboN PC20-1000, различающихся метрологическими характеристиками.
Профилометры являются стационарными измерительными устройствами и состоят из корпуса, в котором расположен блок привода с емкостным датчиком и рабочий стол, и электронного блока обработки информации.
Управление и настройка профилометров осуществляются с помощью мышки и клавиатуры компьютера, подключаемого к электронному блоку. Все данные и изображения могут быть выведены на монитор или сохранены в компьютере.
Общий вид профилометров приведен на рисунке 1. Заводской номер профилометров имеет буквенно-цифровое обозначение и наносится на боковую часть корпуса профилометра в виде идентификационной таблички (Рисунок 2). Пломбирование профилометров не предусмотрено. Нанесение знака поверки на профилометры не предусмотрено.

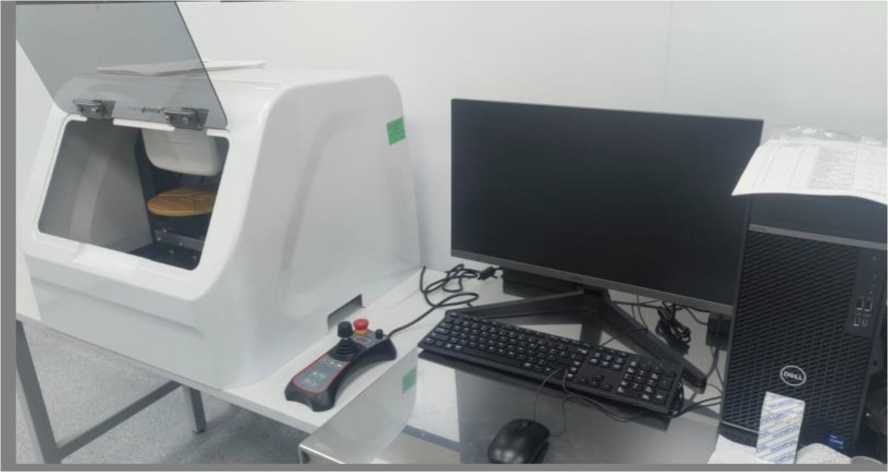

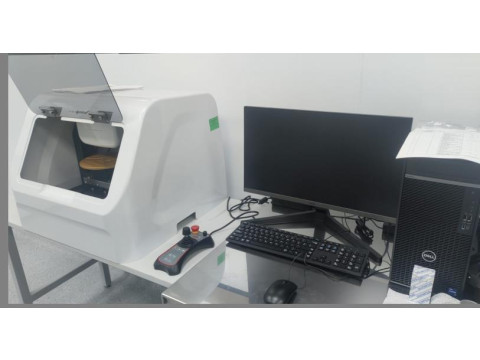

Рисунок 1 - Общий вид профилометров Nanometric ScriboN
|
Product Name Profilometer |
Power 200W | |
|
Model |
ScriboN PC20 -300 |
Dimension 645x630x535 mm |
|
Weight |
< 40kg |
Serial № WNS2 40042 |
|
Input |
AG220V/50Hz/2A |
Manufactured Data 2024-08 |
Рисунок 2 - Внешний вид идентификационной таблички
Программное обеспечение
Профилометры имеют в своем составе метрологически значимое программное обеспечение (ПО) Nano step, устанавливаемое на персональный компьютер, разработанное для конкретных измерительных задач, осуществляющее измерительные функции, функции получения и передачи измерительной информации.
Конструкция профилометров исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. ПО профилометра и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты метрологически значимого ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные (признаки) ПО указаны в таблице 1.
аблица 1 - Идентификационные данные ПО профилометров Nanometric ScriboN
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Nano step |
|
Номер версии (идентификационный номер) ПО, |
v. 4.0 и выше |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Метрологические и технические характеристики профилометров Nanometric ScriboN приведены в таблицах 2-4.
Таблица 2 - Метрологические характеристики профилометров Nanometric ScriboN
|
Наименование характеристики |
Значение | |
|
Nanometric ScriboN PC20-300 |
Nanometric ScriboN PC20-1000 | |
|
Диапазон измерений параметра шероховатости Ra, мкм |
от 0,012 до 12,5 | |
|
Пределы допускаемой абсолютной погрешности измерений параметра шероховатости Ra, мкм |
±(0,003 +Ra/20), где Ra - измеренное значение параметра шероховатости Ra |
±(0,005 +Ra/20), где Ra - измеренное значение параметра шероховатости Ra |
|
Диапазон измерений высоты неровностей, мкм |
от 0,003 до 300 |
от 0,003 до 950 |
|
Пределы допускаемой абсолютной погрешности измерений высоты неровностей, мкм |
±(0,006 +H/20), где H - измеренная высота неровностей в мкм |
±(0,010 +H/20), где H - измеренная высота неровностей в мкм |
|
Повторяемость результатов измерений высоты неровностей (для неровностей высотой менее 1 мкм), нм, не более |
1 | |
|
Повторяемость результатов измерений высоты неровностей (для неровностей высотой более 1 мкм), %, не более |
0,25 | |
Таблица 3 - Технические характеристики профилометров Nanometric ScriboN
|
Наименование характеристики |
Значение |
|
Максимальный диаметр образцов, мм |
200 |
|
Угол поворота образца вокруг оси |
360° |
|
Максимальная толщина образцов, мм |
50 |
|
Диапазон перемещения образца в плоскости XY, мм |
150х150 |
|
Тип фильтра |
Фильтр Г аусса |
|
Отсечка шага, мм |
0,08; 0,25; 0,8; 2,5 |
|
Радиус щупа, мкм |
5 |
|
Габаритные размеры, мм, не более, | |
|
-длина |
645 |
|
-ширина |
630 |
|
-высота |
535 |
Таблица 4 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Питающее напряжение, В |
от 210 до 230 |
|
Частота, Гц |
50 |
|
Потребляемая мощность, В^А, не более |
200 |
|
Диапазон рабочих температур, °С |
от +18 до +22 |
|
Относительная влажность, %, не более, без конденсата |
80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Профилометр |
Nanometric ScriboN PC20-300; Nanometric ScriboN PC20-1000 |
1 шт. |
|
Компьютер с ПО |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. |
Сведения о методах измерений
приведены в разделе 9 «Порядок работы» «Профилометры Nanometric ScriboN. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 06.11.2019 г. № 2657
Стандарт предприятия «Профилометры Nanometric ScriboN. Стандарт предприятия»
