Трансформаторы тока ВН

Назначение

Трансформаторы тока ВН (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.

Описание

Принцип действия трансформаторов основан на явлении электромагнитной индукции.

Конструкция трансформаторов представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. Для всех модификаций, кроме BH-0.66/0.69/M8, в качестве первичной обмотки трансформаторов используется шина или кабель. Для модификации BH-0.66/0.69/M8 первичная обмотка выполнена в виде встроенной шины, выводы которой подключены к клеммным зажимам, закрепленным на торце корпуса трансформаторов. Выводы вторичной обмотки подключены к клеммным зажимам, закрепленным на корпусе трансформаторов.

Для предотвращения несанкционированного доступа к вторичным обмоткам пластмассовый корпус трансформаторов тока выполнен из двух частей, крепящихся неразборным клепанным соединением с исключением возможности доступа внутрь трансформатора к вторичной обмотке.

Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на корпус трансформатора любым технологическим способом.

Нанесение знака поверки на трансформаторы не предусмотрено.

Структура условного обозначения модификаций трансформаторов:

ВН - X/ X X

।--- Параметр, определяющий тип корпуса трансформатора: I; II;

III; IV; D3, M8

------Параметр, определяющий размер окна корпуса трансформатора: 30; 40; 50; 60; 80; 100; 120; 125; 130; 135; 140, 150; 180; 200; 220; 260 (для модификации BH-0.66/0.69/M8 обозначение данного параметра отсутствует) ----------Номинальное напряжение трансформатора:

0.66 - соответствует напряжению 0,66 кВ;

0.69 - соответствует напряжению 0,69 кВ;

---------------- Тип трансформатора.

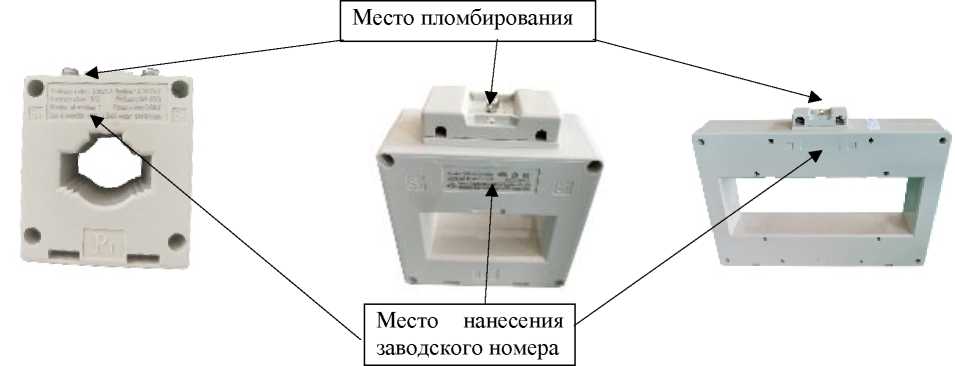

Общий вид трансформаторов с указанием места пломбирования и нанесения заводского номера приведены на рисунке 1.

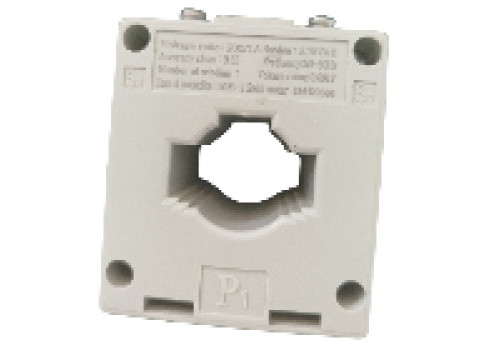

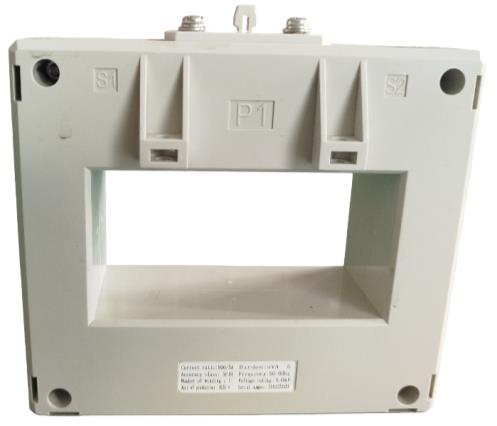

Модификация BH-0.69/30I    Модификация BH-0.69/60II   Модификация BH-0.69/220III

Место нанесения заводского номера

Место пломбирования

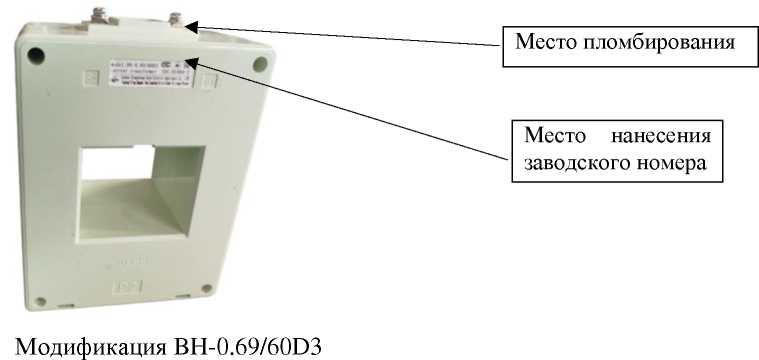

Модификация BH-0.69/100D3

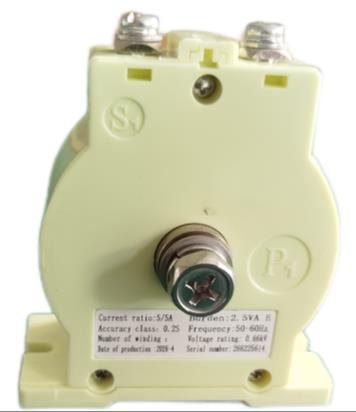

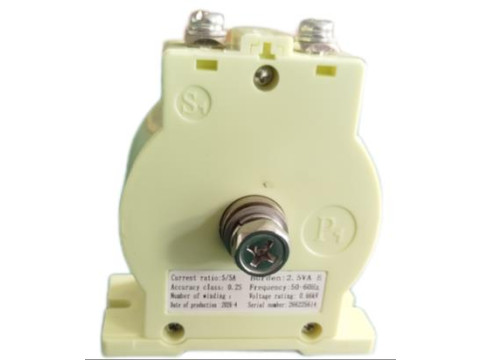

Модификация BH-0.66/M8

Рисунок 1 - Общий вид трансформаторов с указанием места пломбирования и нанесения заводского номера

Технические характеристики

Таблица 1 - Метрологические характеристики

аблица 2 - Технические характеристики

Знак утверждения типа

нанесён на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Комплект поставки трансформаторов приведен в таблице 3.

Таблица 3 - Комплект поставки

Сведения о методах измерений

приведены в разделе 1 «Общие сведения» паспорта.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»

Трансформаторы тока ВН. Стандарт предприятия
