Расходомеры термомассовые ИЗМЕРКОН ТМ
| Номер в ГРСИ РФ: | 96511-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО «Измерение и Контроль» (Измеркон), г. Санкт-Петербург |
Расходомеры термомассовые ИЗМЕРКОН ТМ (далее - расходомеры) предназначены для измерений объёмного и массового (объёмного, приведённого к стандартным условиям) расхода, массы (объёма, приведенного к стандартным условиям) различных газов, индикации температуры и давления газа.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96511-25 | ||||||||||||||||||
| Действует | по 26.09.2030 | ||||||||||||||||||
| Наименование | Расходомеры термомассовые | ||||||||||||||||||
| Модель | ИЗМЕРКОН ТМ | ||||||||||||||||||
| Модификации |
ИЗМЕРКОН ТМ 500 ИЗМЕРКОН ТМ 600 ИЗМЕРКОН ТМ 650 ИЗМЕРКОН ТМ 670 на испытания представлены: ИЗМЕРКОН ТМ 450 ИЗМЕРКОН ТМ 470 ИЗМЕРКОН ТМ 620 ИЗМЕРКОН ТМ 635 |
||||||||||||||||||
| Приказы |
№2078 от
26.09.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 7880528c-d0aa-0ef7-8796-ad9f67496684 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ООО «Измеркон», РОССИЯ, 196240, г. Санкт-Петербург, Пулковское шоссе д. 9 к. 3, литера А; 191, Wangbai Road, Huanglong Area, Kaifeng, Henan, China; 2nd floor, Building D2, Hefei Innovation Industrial Park, No.800 Wangjiang West Road, Hefei Tech Development Zone, Hefei, China
Поверка
| Методика поверки / информация о поверке |
РТ-МП-372-208-2025 Государственная система обеспечения единства измерений. Расходомеры термомассовые ИЗМЕРКОН ТМ. Методика поверки
(с 26.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96511-25: Описание типа
2025-96511-25.pdf
Файл устарел
|
Скачать | 253.9 КБ | |
|
96511-25: Методика поверки
2025-mp96511-25.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
96511-25: Описание типа
2025-96511-25-1.pdf
|
Скачать | 253.9 КБ | |
|
96511-25: Методика поверки
РТ-МП-372-208-2025
2025-mp96511-25-1.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Расходомеры термомассовые ИЗМЕРКОН ТМ (далее - расходомеры) предназначены для измерений объёмного и массового (объёмного, приведённого к стандартным условиям) расхода, массы (объёма, приведенного к стандартным условиям) различных газов, индикации температуры и давления газа.
Описание
Принцип действия расходомеров основан на измерении электрической мощности (силы тока), необходимой для поддержания постоянной разности температур между двумя платиновыми термометрами сопротивления, находящимися в потоке газа. Один термометр измеряет текущую температуру потока газа, второй термометр нагревается (с помощью постоянного тока) до большей температуры. При обтекании потоком газа нагретого термометра он охлаждается, и электрическая мощность, необходимая для поддержания постоянной разности температур между двумя термометрами, является пропорциональной массовой скорости газа.
Расходомер состоит из термометров сопротивления (первичного преобразователя расхода), расположенных на конце зонда, электронного блока, соединительной колодки для подключения к удалённо размещённому электронному блоку и полнопроходной трубопроводной секции (для некоторых модификаций).
Расходомеры выпускаются следующих модификаций: ИЗМЕРКОН ТМ 450, ИЗМЕРКОН ТМ 470, ИЗМЕРКОН ТМ 500, ИЗМЕРКОН ТМ 600, ИЗМЕРКОН ТМ 620, ИЗМЕРКОН ТМ 635, ИЗМЕРКОН ТМ 650, ИЗМЕРКОН ТМ 670, отличающихся погрешностью измерений, видом первичного преобразователя расхода (погружной или полнопроходный), диапазоном диаметров условного прохода, типами выходных сигналов, максимальным рабочим давлением и температурой измеряемой среды.
Первичный преобразователь расхода газа модификаций ИЗМЕРКОН ТМ 450, ИЗМЕРКОН ТМ 500, ИЗМЕРКОН ТМ 600, ИЗМЕРКОН ТМ 650 представляет собой полую штангу из нержавеющей стали, внутри которой установлены два термометра сопротивления Pt100. Модификации ИЗМЕРКОН ТМ 470, ИЗМЕРКОН ТМ 620, ИЗМЕРКОН ТМ 635, ИЗМЕРКОН ТМ 670 имеют полнопроходный первичный преобразователь расхода газа, представляющий собой отрезок трубопровода с установленными внутри термометрами сопротивления.
Расходомеры в зависимости от заказа могут иметь различную длину первичного преобразователя.
Расходомеры ИЗМЕРКОН ТМ 450, ИЗМЕРКОН ТМ 470, ИЗМЕРКОН ТМ 500, ИЗМЕРКОН ТМ 600, ИЗМЕРКОН ТМ 620, ИЗМЕРКОН ТМ 635, ИЗМЕРКОН ТМ 650, ИЗМЕРКОН ТМ 670 имеют встроенный дисплей. Расходомеры ИЗМЕРКОН ТМ 500 могут выпускаться в двух исполнениях: без дисплея и с дисплеем. Все расходомеры могут подключаться к вторичной обрабатывающей аппаратуре.
Расходомеры обеспечивают:
формирование токового сигнала в диапазоне тока (4 - 20) мА, пропорционального измеренному расходу;
формирование импульсного сигнала, пропорционального измеренному объёму;
формирование цифрового сигнала в стандарте интерфейсов Modbus-RTU, Modbus-TCP, M-bus, HART, Ethernet, Ethernet-PoE, несущего информацию о результатах измерений и диагностике;
индикацию на дисплее прибора информации о результатах измерений.
Общий вид расходомеров приведен на рисунке 1.

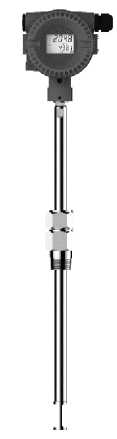

а) Расходомеры термомассовые ИЗМЕРКОН ТМ 450

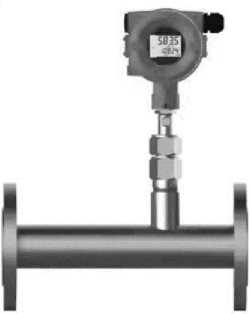

б) Расходомеры термомассовые ИЗМЕРКОН ТМ 600, ИЗМЕРКОН ТМ 650

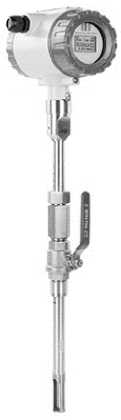

в) Расходомеры термомассовые ИЗМЕРКОН ТМ 470

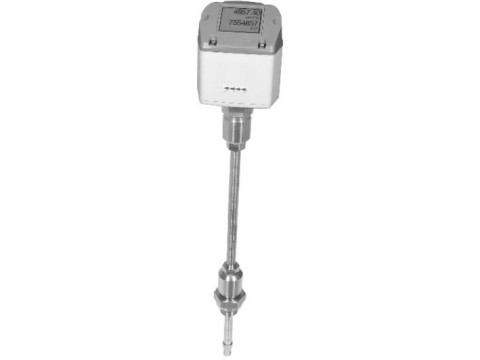

г) Расходомеры термомассовые ИЗМЕРКОН ТМ 500
д) Расходомеры термомассовые ИЗМЕРКОН ТМ 620, ИЗМЕРКОН ТМ 670
е) Расходомеры термомассовые ИЗМЕРКОН ТМ 635
Рисунок 1 - Внешний вид расходомеров термомассовых ИЗМЕРКОН ТМ
) ИЗМЕРКОН
г Санкт-Петербург
Расходомер термомассовый ИЗМЕРКОН ТМ 470
Диапазон измерения: оТ 0,1 до 100 н, м/с
Диаметр условного прохода: ДУ5 О
Рабочее давление: не более 1,6 МПа
Степень защиты: IP65
Температура среды: от -40 до 4-220 Т
Модификация: TM47D Заводской номер: 23030303 Дата производства: 03/2023 Выходной сигнал: RS485, (4 — 20) мА, импульсный Погрешность: ±1 %
Рисунок 2 - Маркировочная табличка и обозначение места нанесения знака утверждения типа
Знак утверждения типа и заводской номер (лазерной гравировкой или на полимерной наклейке), состоящий из арабских цифр или арабских цифр и букв латинского алфавита, наносятся на маркировочную табличку, закрепляемую на корпусе электронного преобразователя.
Расположение маркировочной таблички показано на рисунке 2.
Программное обеспечение
Программное обеспечение (далее - ПО) расходомера является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО хранится в энергонезависимой памяти.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Для обеспечения защиты измерительных и конфигурационных данных от несанкционированного доступа, в ПО расходомера предусмотрен двухуровневый разграниченный доступ по паролям («Пользователь», «Сервис»), в зависимости от выполняемых функций и уровня полномочий.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1.1 — Идентификационные данные ПО расходомеров ИЗМЕРКОН ТМ 450, ИЗМЕРКОН ТМ 470
|
Идентификационные данные (признаки) |
Значение | |
|
ИЗМЕРКОН ТМ 45( 47 |
), ИЗМЕРКОН ТМ 0 | |
|
исп. RS485 |
исп. HART | |
|
Идентификационное наименование ПО |
IZ.TM.1 |
IZ.TM.2 |
|
Номер версии (идентификационный номер) ПО |
5.хх2) |
С.х1).хх2) |
|
Примечания: 1) Где «х» может принимать значение от 1 до 9 и не относится к метрологически значимой части ПО. 2) Где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО. | ||
Таблица 1.2 - Идентификационные данные программного обеспечения расходомеров
ИЗМЕРКОН ТМ 500
|
Идентификационные данные (признаки) |
Значение |
|
ИЗМЕРКОН ТМ 500 | |
|
Идентификационное наименование ПО |
соответствует исполнению прибора |
|
Номер версии (идентификационный номер) ПО |
1.хх1) |
|
1) Где «хх» может принимать значение от 38 до 100 и не относится к метрологически значимой части ПО. | |
Таблица 1.3 - Идентификационные данные программного обеспечения расходомеров
ИЗМЕРКОН ТМ 600, ИЗМЕРКОН ТМ 620, ИЗМЕРКОН ТМ 650, ИЗМЕРКОН ТМ 670
|
Идентификационные данные (признаки) |
Значение |
|
ИЗМЕРКОН ТМ 600, ИЗМЕРКОН ТМ 620, ИЗМЕРКОН ТМ 650, ИЗМЕРКОН ТМ 670 | |
|
Идентификационное наименование ПО |
соответствует исполнению прибора |
|
Номер версии (идентификационный номер) ПО |
4.хп |
|
1) Где «х» может принимать значение от 0 до 100 и не относится к метрологически значимой части ПО. | |
Таблица 1.4 - Идентификационные данные программного обеспечения расходомеров
ИЗМЕРКОН ТМ 635
|
Идентификационные данные (признаки) |
Значение |
|
ИЗМЕРКОН ТМ 635 | |
|
Идентификационное наименование ПО |
соответствует исполнению прибора |
|
Номер версии (идентификационный номер) ПО |
Ю.х1) |
|
1) Где «х» может принимать значение от 1 до 100 и не относится к метрологически значимой части ПО. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение параметра | |||||||
|
TM 450 |
TM 470 |
TM 500 |
TM 600 |
TM 620 |
TM 635 |
ТМ 650 |
TM 670 | |
|
Тип первичного преобразовател я расхода |
Погру жной |
Полноп роходн ый |
Погру жной |
Погру жной |
Полноп роходн ый |
Полноп роходн ый |
Погру жной |
Полноп роходн ый |
|
Диаметр условного прохода (ДУ)1), мм |
от 10 до 4000 |
от 10 до 600 |
от 15 до 4000 |
от 25 до 900 |
от 25 до 300 |
от 8 до 25 |
от 25 до 2500 |
от 25 до 300 |
|
Верхний предел диапазона измерений скорости1) 2), м/с |
10; 20; 30; 40; 50; 60; 70; 80; 90;100 |
10; 20; 30; 40; 50; 60; 70; 80; 90;100 |
50; 92,7; 185; 224 |
30; 60; 90; 120; 150; 180 |
30; 60; 90; 120; 150; 180 |
113 |
30; 60; 90; 120; 150; 180 |
30; 60; 90; 120; 150; 180 |
|
Нижний предел диапазона измерений скорости1), м/с |
0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0 |
0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0 |
0,3; 0,4; 0,6 |
0,3; 0,6; 0,9; 1,2; 1,5; 1,8 |
0,3; 0,6; 0,9; 1,2; 1,5; 1,8 |
0,1 |
0,3; 0,6; 0,9; 1,2; 1,5; 1,8 |
0,3; 0,6; 0,9; 1,2; 1,5; 1,8 |
|
Верхний предел диапазона измерений объёмного расхода и объёмного расхода, приведённого к стандартным условиям, м3/с |
S •V max |
S •V max |
S •V max |
S •V max |
S •V max |
S •V max |
S •V max |
S •Vmax |
|
Нижний предел диапазона измерений объёмного расхода и объёмного расхода, приведённого к стандартным условиям, м3/с |
S^Vmin |
S^Vmin |
S^Vmin |
SA'mill |
S^Vmin |
SA'mill |
S^Vmin |
SA'mill |
|
Верхний предел диапазона измерений массового расхода, кг/с |
P^S^Vma x |
P^S^Vma x |
P^S^Vma x |
P^S^Vma x |
P^S^Vma x |
P^S^Vma x |
P^S^Vma x |
P^S^Vma x |
П Продолжение таблицы 2
|
Наименование параметра |
Значение параметра | |||||||
|
TM 450 |
TM 470 |
TM 500 |
TM 600 |
TM 620 |
TM 635 |
ТМ 650 |
TM 670 | |
|
Нижний предел диапазона измерений массового расхода, кг/с |
р-S-Vm n |
р-S-Vmi n |
р-S-Vmi n |
р-S-Vmi n |
P-S-Vmi n |
р-S-Vmi n |
P-S-Vmi n |
P-S-Vmi n |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёмного расхода, приведённых к стандартным условиям, массового расхода1), % |
±(1,5 + 0,3Vmax /V) |
±(1 + 0,3Vmax /V) |
±(1,0 + 0,3Vmax /V) / ±(1,5 + 0,3Vmax /V) |
±(1,5 + 0,5Vmax /V) |
±(1,5 + 0,5Vmax /V) |
±(1,5 + 0,3Vmax /V) |
±(1,5 + 0,5Vmax /V) |
±(1,5 + 0,5Vmax /V) |
|
Примечания: 1. Конкретное значение указано в паспорте расходомера. 2. Но не более 106 м3/ч. 3. Обозначения: Vmax - верхний предел диапазона измерений, м/с; V - текущее значение измеренной величины, м/с; Vmin - нижний предел диапазона измерений, м/с; S - площадь поперечного сечения трубопровода, м2; р - плотность измеряемого газа, кг/м3. | ||||||||
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение параметра | |||||||
|
TM 450 |
TM 470 |
TM 500 |
TM 600 |
TM 620 |
TM 635 |
ТМ 650 |
TM 670 | |
|
Температура измеряемой среды, °С |
от -40 до +220 |
от -40 до +220 |
от -30 до +100 |
от -40 до +150 |
от -40 до +150 |
от -40 до +100 |
от -40 до +150 / от -40 до +250 / от -40 до +450 |
от -40 до +150 / от -40 до +250 / от -40 до +450 |
|
Максимально допустимое рабочее избыточное давление, МПа |
1,6 |
1,6 / 4 |
5 |
1,6 |
6,3 |
1,6 |
1,6 |
1,6 / 6,3 |
П Продолжение таблицы 3
|
Наименование |
Значение |
параметра | ||||||
|
параметра |
TM 450 |
TM 470 |
TM 500 |
TM 600 |
TM 620 |
TM 635 |
ТМ 650 |
TM 670 |
|
Выходные сигналы1): - активный токовый, мА - напряжения, В - цифровой интерфейс - импульсный - релейный, В |
от 4 до 20 RS485 / HART есть есть |
от 4 до 20 RS485 / HART есть есть |
от 4 до 20 RS485/ MBus /Ethern et / Etherne t-PoE есть есть |
от 4 до 20 RS485/ HART есть есть |
от 4 до 20 RS485/ HART есть есть |
от 4 до 20 RS485/ есть есть |
от 4 до 20 RS485/ HART есть есть |
от 4 до 20 RS485/ HART есть есть |
|
Электрическое питание от постоянного тока1), В |
24 |
24 |
от 18 до 36 |
от 16 до 32 |
от 16 до 32 |
3,7 (от батаре и) / от 16 до 32 |
от 16 до 32 |
от 16 до 32 |
|
Электрическое питание от переменного тока1), В |
от 85 до 230 |
от 85 до 230 |
- |
от 85 до 265 |
от 85 до 265 |
- |
от 85 до 265 |
от 85 до 265 |
|
Габариты, мм, не более: - ширина - глубина - высота |
2100 105 152 |
1800 1020 820 |
2100 62 75 |
552 117 126 |
750 500 630 |
160 65 116 |
1644 130 150 |
750 500 630 |
|
Масса, кг, не более |
30 |
500 |
3 |
4 |
100 |
2 |
5 |
100 |
|
Температура окружающей среды1), °С |
от -20 до +80/ от -40 до +80 |
от -20 до +80/ от -40 до +80 |
от -20 до +70 |
от -20 до +60 |
от -20 до +60 |
от -20 до +60 |
от -20 до +50 |
от -20 до +50 |
|
Маркировка взрывозащиты (опция) |
1Ex db IIC Т1...Т6 Gb Х |
1Ex db IIC Т1...Т6 Gb Х |
- |
- |
- |
- |
1Ex db IIC Т1...Т6 Gb Х |
1Ex db IIC Т1...Т6 Gb Х |
|
Примечания: 1) В зависимости от заказа. | ||||||||
Таблица 4 - Показатели надежности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч |
150000 |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на корпус расходомера способом, гарантирующим его сохранение.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер термомассовый |
ИЗМЕРКОН ТМ 450, ИЗМЕРКОН ТМ 470, ИЗМЕРКОН ТМ 500, ИЗМЕРКОН ТМ 600, ИЗМЕРКОН ТМ 620, ИЗМЕРКОН ТМ 635, ИЗМЕРКОН ТМ 650, ИЗМЕРКОН ТМ 670 (в зависимости от заказа) |
1 шт. |
|
Руководство по эксплуатации |
90777809.407172.001 РЭ |
1 экз. |
|
Паспорт |
90777809.407172.001 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 руководства по эксплуатации 90777809.407172.001 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 № 1133 года «Об утверждении Государственной поверочной схемы для средств измерений объёмного и массового расходов газа»;
ТУ 26.51.52-001-90777809-2024 «Расходомеры термомассовые ИЗМЕРКОН ТМ. Технические условия».
