Анализаторы общего органического углерода с кондуктометрическим детектированием INSPIRION TOC
| Номер в ГРСИ РФ: | 96513-25 |
|---|---|
| Категория: | Кондуктометры |
| Производитель / заявитель: | Фирма "Shenzhen ION Engineering Technologies LTD.", Китай |
Анализаторы общего органического углерода с кондуктометрическим детектированием INSPIRION TOC (далее - анализаторы) предназначены для измерений массовой концентрации общего органического углерода (TOC) в водных растворах органических и неорганических веществ.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96513-25 | ||||||||||||
| Действует | по 26.09.2030 | ||||||||||||
| Наименование | Анализаторы общего органического углерода с кондуктометрическим детектированием | ||||||||||||
| Модель | INSPIRION TOC | ||||||||||||
| Модификации |
INSPIRION TOC 10 INSPIRION TOC 100 |
||||||||||||
| Приказы |
№2078 от
26.09.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 020277f8-6202-f238-ca55-c3f649e8b4a7 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Shenzhen ION Engineering Technologies LTD, КИТАЙ, 309, East Block, International Commercial Building, No. 2069, Renmin South Road, Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen
Поверка
| Методика поверки / информация о поверке |
МП 119-251-2023 Государственная система обеспечения единства измерений. Анализаторы общего органического углерода с кондуктометрическим детектированием INSPIRION TOC. Методика поверки
(с 26.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96513-25: Описание типа
2025-96513-25.pdf
|
Скачать | 118.9 КБ | |
|
96513-25: Методика поверки
МП 119-251-2023
2025-mp96513-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Анализаторы общего органического углерода с кондуктометрическим детектированием INSPIRION TOC (далее - анализаторы) предназначены для измерений массовой концентрации общего органического углерода (TOC) в водных растворах органических и неорганических веществ.
Описание
Принцип действия анализаторов основан на ультрафиолетовом фотохимическом окислении органических примесей, находящихся в анализируемой воде, поступившей в аналитическую ячейку анализатора. В результате окисления образуется диоксид углерода (СО2), образующий угольную кислоту при реакции с водой. Кондуктометрические ячейки измеряют электропроводность воды до и после окисления ее органических примесей. Электронный блок анализатора преобразует измерительные данные в единицы массовой концентрации общего неорганического углерода и массовой концентрации общего углерода. Массовая концентрация общего органического углерода автоматически рассчитывается как разность значений массовых концентраций общего углерода и общего неорганического углерода.
Конструктивно анализаторы представляют собой портативные лабораторные приборы, состоящие из системы ввода и удаления пробы, блока окисления, кондуктометрических ячеек и жидкокристаллического дисплея. Опционально анализаторы могут быть оснащены автосамплером на 20 или 72 позиции. В комплекте с анализаторами может поставляться термопринтер для печати результатов измерений (опционально).
Анализаторы выпускаются в моделях INSPIRION TOC 10 и INSPIRION TOC 1000, которые отличаются режимами анализа и техническими характеристиками. Модель INSPIRION TOC 10 может работать в режиме непрерывного проточного анализа и быть оснащена набором трубок и фитингов (опционально).
Корпус анализаторов изготовлен из пластмассы и металлических сплавов, окрашенных в цвета в соответствии с технической документацией производителя.
Каждый экземпляр анализаторов имеет серийный номер, расположенный на табличке на задней стороне анализатора. Серийный номер имеет цифровой или буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид анализаторов представлен на рисунке 1. Место нанесения серийного номера на анализаторы представлено на рисунке 2.

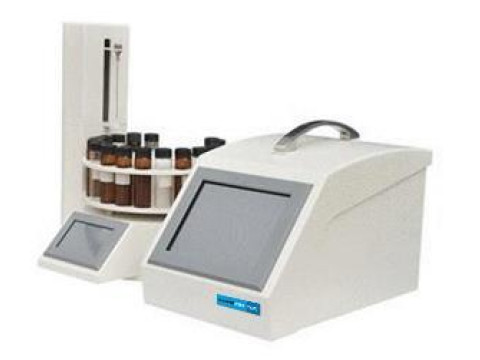

Рисунок 1 - Общий вид анализаторов общего органического углерода с кондуктометрическим детектированием INSPIRION TOC

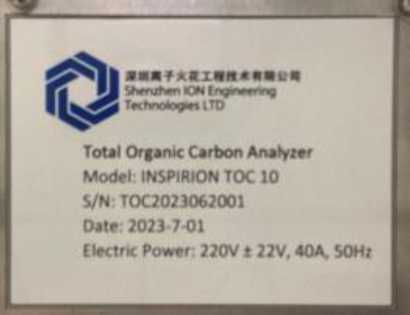

Рисунок 2 - Место нанесения серийного номера на анализаторы общего органического углерода с кондуктометрическим детектированием INSPIRION TOC
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на внешний носитель USB. Идентификация ПО не предусмотрена конструкцией.
Уровень защиты встроенного ПО анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Анализаторы модели INSPIRION TOC 1000 также оснащены внешним ПО, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на внешний носитель USB.
Уровень защиты внешнего ПО анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные внешнего ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТОС View Pro |
|
Номер версии (идентификационный номер) ПО |
1.Х* |
|
Цифровой идентификатор ПО |
_ |
|
* «X» является метрологически незначимой частью ПО и принимает значения от 0 до 9999, буквенные символы от а до z, математические и пунктуационные знаки. | |
Влияние ПО на метрологические характеристики анализаторов учтено при нормировании характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел обнаружения общего органического углерода, мкг/дм3 |
5,0 |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала, % |
5,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | |
|
INSPIRION TOC 10 |
INSPIRION TOC 1000 | |
|
Диапазон показаний массовой концентрации углерода, мкг/дм3 |
от 1 до 1000 |
от 1 до 1500 |
|
Ввод пробы в непрерывном поточном режиме |
опционально |
_ |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 50±1 | |
|
Потребляемая мощность, В^А, не более |
350 | |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
410 240 310 | |
|
Масса, кг, не более |
8,5 | |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более |
от +15 до +25 80 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор общего органического углерода с кондуктометрическим детектированием |
INSPIRION TOC |
1 шт. |
|
Персональный компьютер |
ПК |
1 шт. 1) |
|
Термопринтер |
_ |
1 шт. 1) |
|
Набор трубок и фитингов для работы в режиме непрерывного проточного анализа |
_ |
1 шт. 1) |
|
Автосамплер на 20 позиций |
_ |
1 шт. 1) |
|
Автосамплер на 72 позиции |
_ |
1 шт. 1) |
|
Программное обеспечение |
ПО |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
|
1) По заказу | ||
Сведения о методах измерений
приведены в разделе 4 «Выполнение измерений» документа «Анализаторы общего органического углерода с кондуктометрическим детектированием INSPIRION TOC моделей INSPIRION TOC 10 и INSPIRION TOC 1000. Руководство по эксплуатации».
Применение анализаторов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Техническая документация фирмы «Shenzhen ION Engineering Technologies LTD», Китай.
