Установки поверочные стационарные СПРУТ
| Номер в ГРСИ РФ: | 96516-25 |
|---|---|
| Производитель / заявитель: | ООО "САЯНЫ", г. Малоярославец |
Установки поверочные стационарные СПРУТ (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц объема жидкости в потоке и/или объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц объема жидкости в потоке и/или объемного расхода жидкости.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96516-25 | ||||||
| Действует | по 26.09.2030 | ||||||
| Наименование | Установки поверочные стационарные | ||||||
| Модель | СПРУТ | ||||||
| Модификации |
РВ-0,01/0,01-360/360-10/100 |
||||||
| Приказы |
№2078 от
26.09.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 282e4789-b1a5-26fd-9686-75034525dc5f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО "САЯНЫ", РОССИЯ, 249096, Калужская обл., г. Малоярославец, ул. Г. Соколова 33
Поверка
| Методика поверки / информация о поверке |
МП 1648-1-2024 Государственная система обеспечения единства измерений. Установки поверочные стационарные СПРУТ. Методика поверки
(с 26.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96516-25: Описание типа
2025-96516-25.pdf
|
Скачать | 214.5 КБ | |
|
96516-25: Методика поверки
МП 1648-1-2024
2025-mp96516-25.pdf
|
Скачать | 3.3 MБ |
Описание типа
Назначение
Установки поверочные стационарные СПРУТ (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц объема жидкости в потоке и/или объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц объема жидкости в потоке и/или объемного расхода жидкости.
Описание
Принцип действия установок основан на воспроизведении единиц объема жидкости в потоке и/или объемного расхода жидкости, создаваемых при помощи системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, средств измерений температуры и давления жидкости, автоматизированной системы измерений, управления и контроля и измерении расхода и количества жидкости в потоке средствами измерений.
Установки состоят из средств измерений объема жидкости в потоке и объемного расхода жидкости, температуры и избыточного давления жидкости, системы хранения и подготовки жидкости, системы создания, и стабилизации расхода жидкости, системы регулирования расхода жидкости, одного или нескольких измерительных участков, автоматизированной системы измерений, управления и контроля, трубной обвязки с запорно-регулирующей арматурой.
В качестве средств измерений объема жидкости в потоке и объемного расхода жидкости, в составе установок применяются весовые устройства и/или преобразователи расхода жидкости производства ООО «САЯНЫ».
В качестве средств измерений температуры жидкости в составе установок применяются термопреобразователи сопротивления, термометры и датчики температуры утвержденного типа с абсолютной погрешностью измерений не более ±1 °С.
В качестве средств измерений избыточного давления жидкости в составе установок применяются датчики давления, преобразователи давления утверждённого типа, с приведенной погрешностью не более ±2 %, манометры утвержденного типа с классом точности не более 2,5.
Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из стола (зажимного устройства), запорной арматуры, средств измерений температуры и избыточного давления жидкости. Жидкость посредством систем создания и стабилизации расхода жидкости и регулирования расхода жидкости из системы хранения и подготовки жидкости подается в гидравлический тракт рабочего контура установки, проходит через расходомеры установки, поверяемое средство измерений, средства измерений давления и температуры жидкости, и далее, в зависимости от метода измерений, направляется обратно в систему хранения и подготовки жидкости или на весовое устройство (при его наличии).
Автоматизированная система измерений, управления и контроля управляет работой установки, собирает, обрабатывает и сравнивает полученные значения.
Установки имеют различные модификации, отличающиеся составом средств измерений, диапазонами расходов, номинальными диаметрами поверяемых средств измерений.
Модификации установок обозначаются следующим образом:
|
-х |
-х/х |
-х/х |
-х/х |
|
1 |
2 |
3 |
4 |
1 - Состав средств измерений объема жидкости в потоке и/или объемного расхода жидкости:
РВ - в состав установки входят расходомеры и весовые устройства;
Р - в состав установки входят только расходомеры.
2 - Значение наименьшего воспроизводимого расхода установки, м3/ч, расходомеров/весовых устройств. При отсутствии в составе установки весовых устройств указывают «0» в соответствующей позиции.
3 - Значение наибольшего воспроизводимого расхода установки, м3/ч, расходомеров/весовых устройств. При отсутствии в составе установки весовых устройств указывают «0» в соответствующей позиции.
4 - Номинальный диаметр (DN) поверяемых средств измерений,
мм наименьший/наибольший.

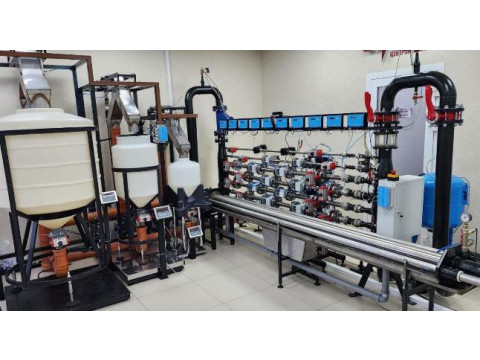

Общий вид установок представлен на рисунке 1. Цвет и взаимное расположение элементов конструкции могут отличаться согласно конструкторской документации.
Рисунок 1 - Общий вид установок
Пломбировка установок осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу.

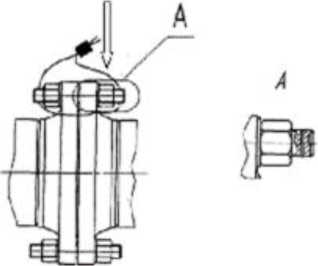

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер установок наносится в цифровом формате на маркировочную табличку, закрепленную на лицевую часть плиты рабочего стола установки, методом гравировки.

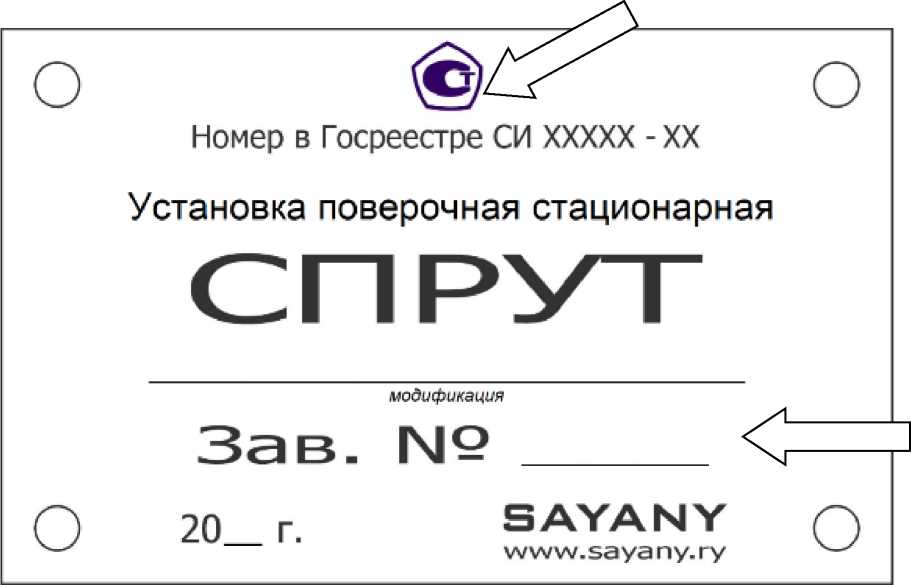

Обозначения мест нанесения знака утверждения типа и заводского номера представлены
на рисунке 3.
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение установок автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения юстировок, калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем регулирования, автоматизированной системы измерений, управления и контроля, обеспечение диагностики.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Метрологические характеристики установок нормированы с учетом влияния программного обеспечения. Метрологически значимые функции программы внесены в файл SPRUT_SignificantFunctions.dll.
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SPRUT_Manager.exe |
|
Номер версии (идентификационный номер) ПО |
1.01 |
|
Цифровой идентификатор ПО |
5A9AF1E01AE8C5DFB6016F665D4CF073 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений (воспроизведения) объемного расхода жидкости при применении в качестве средств измерений весовых устройств1), м3/ч |
от 0,01 до 360 |
|
Диапазон измерений (воспроизведения) объемного расхода жидкости при применении в качестве средств измерений расходомеров1), м3/ч |
от 0,01 до 360 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении весовых устройств1), % |
±(от 0,099 включ. до 0,3) |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении расходомеров1), % |
±(от 0,15 включ. до 0,3) |
|
1) - конкретное значение указывается в эксплуатационных документах на установку | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр поверяемых средств измерений1) |
от DN10 до DN100 |
|
Количество одновременно поверяемых средств измерений, штук1) |
от 1 до 10 |
|
Измеряемая среда |
жидкость (вода питьевая) |
|
Температура измеряемой среды, °С |
от +10 до +30 |
|
Избыточное давление измеряемой среды, МПа, не более |
1,0 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380±38 50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +10 до +30 от 30 до 85 от 84 до 106,7 |
|
1) конкретное значение указывается в эксплуатационных документах на установку | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
20000 |
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на лицевую часть плиты рабочего стола установки, методом гравировки, и в верхней части по центру титульного листа руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная стационарная |
СПРУТ |
1 шт. |
|
Паспорт |
С.1000.000 ПС |
1 экз. |
|
Руководство по эксплуатации |
С.1000.000 РЭ |
1 экз. |
Сведения о методах измерений
Методика измерений изложена в разделах 6 «Подготовка установки к работе» и 7 «Порядок работы установки» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;
ТУ C.1000.000-2022 Установки поверочные стационарные СПРУТ. Технические условия.
