Терморегистраторы электронные многократного применения FarmFrost LOG M
| Номер в ГРСИ РФ: | 96521-25 |
|---|---|
| Производитель / заявитель: | ООО "ФармИнвест", г. Москва |
Терморегистраторы электронные многократного применения FarmFrost LOG M (далее по тексту - терморегистраторы) предназначены для измерений и регистрации температуры, выявления (индикации) и контроля нарушений температурного режима (выход за пределы заданных температурно-временных условий) при хранении и транспортировании различной продукции, в том числе, в системе «холодовой цепи»; для измерений и регистрации относительной влажности окружающей среды.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96521-25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 26.09.2030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Терморегистраторы электронные многократного применения | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | FarmFrost LOG M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
FarmFrost LOG M-1.2 FarmFrost LOG M-1.3 FarmFrost LOG M-1.5 FarmFrost LOG M-2.3 FarmFrost LOG M-2.10 FarmFrost LOG M-3.3 FarmFrost LOG M-3.10 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№2078 от
26.09.2025
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ea1860ce-b671-dcb1-0ed4-9f03c7bb6586 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО "ФармИнвест", РОССИЯ, 222310, Республика Беларусь, Минская область, г. Молодечно, ул. Металлистов, 5
Поверка
| Методика поверки / информация о поверке |
РТ-МП-634-207-2025 Государственная система обеспечения единства измерений. Терморегистраторы электронные многократного применения FarmFrost LOG M. Методика поверки
(с 26.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
2 года
1 год
при поверке канала измерений относительной влажности
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
96521-25: Описание типа
2025-96521-25.pdf
Файл устарел
|
Скачать | 392.7 КБ | |
|
96521-25: Методика поверки
2025-mp96521-25.pdf
Файл устарел
|
Скачать | 1.9 MБ | |
|
96521-25: Описание типа
2025-96521-25-1.pdf
|
Скачать | 392.7 КБ | |
|
96521-25: Методика поверки
РТ-МП-634-207-2025
2025-mp96521-25-1.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Терморегистраторы электронные многократного применения FarmFrost LOG M (далее по тексту - терморегистраторы) предназначены для измерений и регистрации температуры, выявления (индикации) и контроля нарушений температурного режима (выход за пределы заданных температурно-временных условий) при хранении и транспортировании различной продукции, в том числе, в системе «холодовой цепи»; для измерений и регистрации относительной влажности окружающей среды.
Описание
Принцип действия терморегистраторов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемой температуре и относительной влажности и поступающих в электронный блок от встроенных первичных преобразователей (датчиков) температуры и относительной влажности, в цифровой код.
Каждый терморегистратор является устройством многократного применения и представляет собой автономный программируемый логгер, фиксирующий температуру и относительную влажность (только для модификации FarmFrost LOG M-3) в течение заданных интервала регистрации и длительности записи. Считывание информации, накопленной в терморегистраторах, происходит в виде отчетного файла формата «.pdf» или «.csv», а также запись в них новых установочных параметров производится с помощью персонального компьютера. Для модификаций FarmFrost LOG M-1 и FarmFrost LOG M-3 считывание результатов измерений допускается с дисплея. Подключение терморегистратора к устройству осуществляется посредством интерфейса USB.
Терморегистраторы электронные многократного применения FarmFrost LOG M изготавливаются следующих модификаций: FarmFrost LOG M-1 (исполнения FarmFrost LOG M-1.2, FarmFrost LOG M-1.3 и FarmFrost LOG M-1.5), FarmFrost LOG M-2 (исполнения FarmFrost LOG M-2.3 и FarmFrost LOG M-2.10), FarmFrost LOG M-3 (исполнения FarmFrost LOG M-3.3 и FarmFrost LOG M-3.10). Модификации и исполнения терморегистраторов отличаются друг от друга по метрологическим и техническим характеристикам.
Терморегистраторы электронные многократного применения FarmFrost LOG M модификации FarmFrost LOG M-1 конструктивно выполнены в виде компактного моноблока прямоугольной формы из поликарбоната со встроенным датчиком температуры, имеют ЖК-дисплей с отображением измеряемой температуры, а также дополнительной информации. На лицевой части корпуса расположена также многофункциональная кнопка.
Терморегистраторы электронные многократного применения FarmFrost LOG M модификаций FarmFrost LOG M-2, FarmFrost LOG M-3 конструктивно выполнены в виде компактного моноблока прямоугольной формы из поликарбоната со встроенным датчиком температуры и относительной влажности (только для модификации FarmFrost LOG M-3).
Терморегистраторы модификации FarmFrost LOG M-3 имеют ЖК-дисплей с отображением измеряемой температуры, а также дополнительной информации. В корпус терморегистраторов встроен USB-разъем, c помощью которого они подключаются к персональному компьютеру.
Корпуса терморегистраторов могут изготавливаться в различных цветовых решениях.
На рисунках 1-3 представлены фотографии общего вида терморегистраторов.

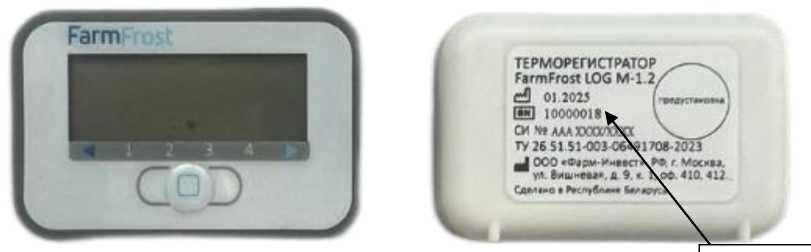

Место нанесения заводского номера

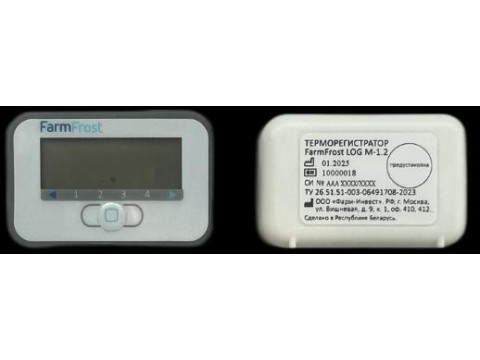

исполнение FarmFrost LOG M-1.2

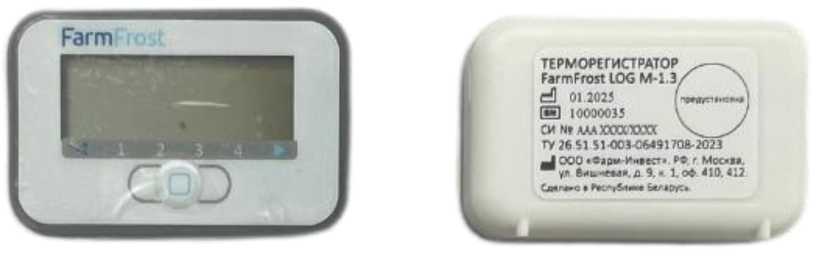

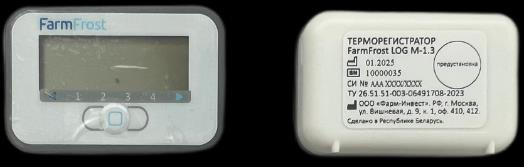

исполнение FarmFrost LOG M-1.3

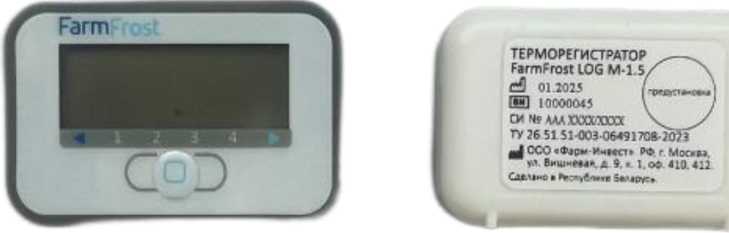

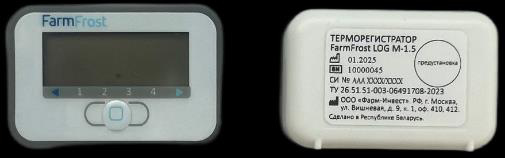

исполнение FarmFrost LOG M-1.5
Рисунок 1 - Общий вид терморегистраторов электронных многократного применения
FarmFrost LOG M модификации FarmFrost LOG M-1 исполнения FarmFrost

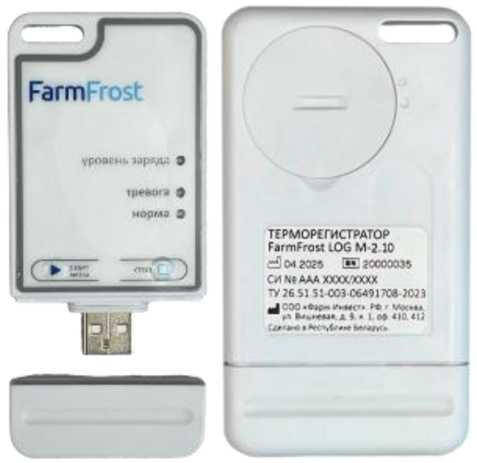

исполнение FarmFrost LOG M-2.10
исполнение FarmFrost LOG M-2.3
Рисунок 2 - Общий вид терморегистраторов электронных многократного применения FarmFrost LOG M модификации FarmFrost LOG M-2
исполнение FarmFrost LOG M-3.3

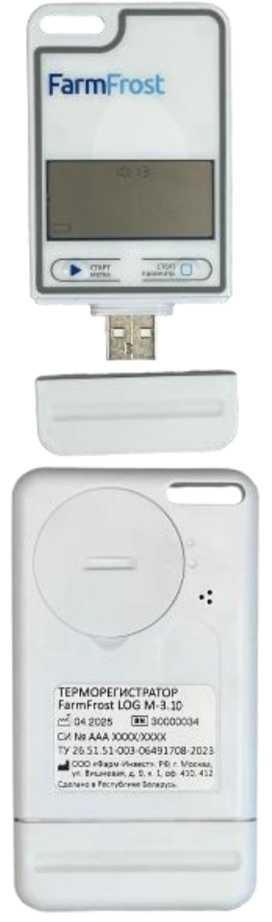

исполнение FarmFrost LOG M-3.10
Рисунок 3 - Общий вид терморегистраторов электронных многократного применения FarmFrost LOG M модификации FarmFrost LOG M-3
Пломбирование терморегистраторов не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус терморегистраторов. Конструкция терморегистраторов не предусматривает нанесение знака поверки на средство измерений.
Программное обеспечение
Программное обеспечение (ПО) регистраторов состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, загружаемое в терморегистраторы на предприятии-изготовителе во время производственного цикла. Метрологические характеристики терморегистраторов нормированы с учетом влияния на них встроенного ПО.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО терморегистраторов электронных многократного применения FarmFrost LOG M
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FarmFrost P |
|
Номер версии (идентификационный номер) ПО |
не ниже 0.9.0 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция регистраторов исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Автономное (внешнее) ПО «FarmFrost® Log M», находящееся в свободном доступе для скачивания на сайте предприятия-изготовителя, устанавливается на ПК и применяется для настройки таких параметров терморегистраторов, как: количество пороговых значений, период измерения температуры и относительной влажности, длительность записи и время задержки начала измерений («отложенный» старт) и других.
Первичная настройка параметров по умолчанию осуществляется на предприятии-изготовителе перед поставкой изделий конечному потребителю, дальнейшая настройка осуществляется потребителем самостоятельно.
Технические характеристики
Метрологические и основные технические характеристики терморегистраторов электронных многократного применения FarmFrost LOG M приведены в таблицах 2-4.
Таблица 2 - Метрологические и основные технические характеристики терморегистраторов
|
электронных многократного применения Farm |
Frost LOG M модификации FarmFrost LOG M-1 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C |
от -40 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 (в диапазоне от -20 °C до +40 °C включ.) (1); ±0,7 (в диапазоне от -40 °C до -20 °C не включ. и св. +40 °C до +70 °C) |
|
Разрешающая способность (при измерении и регистрации температуры), °C |
0,1 |
|
Программируемый интервал между измерениями, с(2) |
от 30 до 64800 |
|
Номинальное напряжение питания, В |
3 |
|
Тип элемента питания |
CR2450 |
|
Габаритные размеры (длина х высота х ширина), мм, не более |
47x31x14 |
|
Масса, г, не более |
21 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -40 до +70 95 (без конденсации) |
|
Интерфейс связи с ПК |
USB |
|
Объем памяти, записей, не более |
43 000 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее: - исполнение FarmFrost LOG M-1.2 |
2 |
|
- исполнение FarmFrost LOG M-1.3 |
3 |
|
- исполнение FarmFrost LOG M-1.5 |
5 |
|
Примечания: (1) - термоиндикаторы соответствует классу точности 2 по ГОСТ Р 56940-2016/EN 12830:1999; | |
|
(2) - минимальный шаг программирования интервала между измерениями - 30 с. | |
Таблица 3 - Метрологические и основные технические характеристики терморегистраторов
|
электронных многократного применения Farm |
Frost LOG M модификации FarmFrost LOG M-2 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C |
от -40 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 (в диапазоне от -20 °C до +40 °C включ.) (1); ±0,7 (в диапазоне от -40 °C до -20 °C не включ. и св. +40 °C до +70 °C) |
|
Разрешающая способность (при измерении и регистрации температуры), °C |
0,1 |
|
Программируемый интервал между измерениями, с(2) |
от 30 до 64800 |
|
Номинальное напряжение питания, В |
3 |
|
Тип элемента питания |
CR2450 (сменный для исполнения FarmFrost LOG M-2.10) |
|
Габаритные размеры (длина х высота х ширина), мм, не более |
47x85x11 |
|
Масса, г, не более |
32 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -40 до +70 95 (без конденсации) |
|
Интерфейс связи с ПК |
USB |
|
Объем памяти, записей, не более |
43 000 |
|
Средний срок службы, лет, не менее |
3 |
|
Примечания: (1) - термоиндикаторы соответствует классу точности 2 по ГОСТ Р 56940-2016/EN 12830:1999; (2) - минимальный шаг программирования интервала между измерениями - 30 с. | |
Таблица 4 - Метрологические и основные технические характеристики терморегистраторов электронных многократного применения FarmFrost LOG M модификации FarmFrost LOG M-3
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °C |
от -40 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °C |
±0,5 (в диапазоне от -20 °C до +40 °C включ.) (1); ±0,7 (в диапазоне от -40 °C до -20 °C не включ. и св. +40 °C до +70 °C) |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Диапазон измерений (показаний) относительной влажности, % |
от 5 до 95 (от 0 до 100) |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности (при температуре окружающей среды от +10 °C до +30 °С включ.), %: - в диапазоне от 5 % до 20 % включ. и св. 80 % до 95 % - в диапазоне св. 20 % до 80 % включ. |
±5,0 ±4,0 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности (при температуре окружающей среды св. +30 °C до +70 °С), %: - в диапазоне от 5 % до 20 % включ. и св. 80 % до 95 % - в диапазоне св. 20 % до 80 % включ. |
±6,0 ±5,0 |
|
Разрешающая способность (при измерении и регистрации температуры), °C |
0,1 |
|
Разрешающая способность (при измерении и регистрации относительной влажности), % |
0,1 |
|
Программируемый интервал между измерениями, с(2) |
от 30 до 64800 |
|
Номинальное напряжение питания, В |
3 |
|
Тип элемента питания |
CR2450 (сменный для исполнения FarmFrost LOG M-3.10) |
|
Габаритные размеры (длина х высота х ширина), мм, не более |
47x85x11 |
|
Масса, г, не более |
32 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -40 до +70 95 (без конденсации) |
|
Интерфейс связи с ПК |
USB |
|
Объем памяти, записей, не более |
43 000 |
|
Средний срок службы, лет, не менее |
3 |
|
Примечания: (1) - термоиндикаторы соответствует классу точности 2 по ГОСТ Р 56940-2016/EN 12830:1999; (2) - минимальный шаг программирования интервала между измерениями - 30 с. | |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Терморегистратор электронный многократного применения |
FarmFrost LOG M (обозначение модификации - в соответствии с заказом) |
В соответствии с заказом (минимальное количество 1 шт.) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Лента со стикерами («НОРМА») |
- |
1 шт. |
Продолжение таблицы 5
|
Наименование |
Обозначение |
Количество |
|
Контрольная карточка (КК) LOG M-1 |
- |
1 экз. |
|
Крючок-подставка (опционально) |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 9 «Работа с устройством» Руководства по эксплуатации.
Нормативные документы
ГОСТ Р 56940-2016/EN 12830:1999 Регистраторы температуры, используемые при транспортировании, хранении и распределении охлажденной, замороженной и глубокой/быстрой заморозки пищевой продукции и мороженого. Испытания, эксплуатационные характеристики, пригодность к применению;
Приказ Федерального агентства по техническому регулированию и метрологии от 19.11.2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
ТУ 26.51.51-003-06491708-2023 Терморегистраторы электронные многократного применения FarmFrost LOG M. Технические условия.
