Комплекты термометров сопротивления платиновых КТСПР
| Номер в ГРСИ РФ: | 96539-25 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ГУП РФ "Владимирский завод "Эталон", г.Владимир |
Комплекты термометров сопротивления платиновых КТСПР (далее - КТС) предназначены для измерений температуры и разности температур жидких и газовых сред.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96539-25 | ||||||||||||
| Действует | по 01.10.2030 | ||||||||||||
| Наименование | Комплекты термометров сопротивления платиновых | ||||||||||||
| Модель | КТСПР | ||||||||||||
| Модификации |
КТСПР001-03.01-75 КТСПР001-03.02-75 |
||||||||||||
| Приказы |
№2122 от
01.10.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | d502d769-4643-db47-f1ef-442cdffc2e79 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Владимирский завод «Эталон», РОССИЯ, 600005, г. Владимир, Промышленный проезд, д. 2а, литера А, помещ. 1
Поверка
| Методика поверки / информация о поверке |
МП-849-2025 Государственная система обеспечения единства измерений. Комплекты термометров сопротивления платиновых КТСПР. Методика поверки
(с 01.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96539-25: Описание типа
2025-96539-25.pdf
|
Скачать | 167.1 КБ | |
|
96539-25: Методика поверки
МП-849-2025
2025-mp96539-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Комплекты термометров сопротивления платиновых КТСПР (далее - КТС) предназначены для измерений температуры и разности температур жидких и газовых сред.
Описание
Принцип действия КТС основан на зависимости сопротивления платинового термочувствительного элемента (далее - ЧЭ) тонкопленочного или проволочного типа от температуры.
Конструктивно КТСПР состоит из двух термометров сопротивления (далее - ТС) платиновых (производства ООО «Владимирский завод «Эталон»).
Основной частью ЧЭ является резистор в виде спирали из платиновой проволоки, помещенной в четырехканальный керамический изолятор. К концу спирали приварены по два вывода. С целью защиты спирали от механического повреждения концы изолятора заделаны термостойким материалом. Выводы от спирали припаяны к удлиняющим проводам, соединенными с соединителем.
КТС имеет две модификации: КТСПР001-03.01-75 и КТСПР001-03.02-75, отличающиеся между собой типом соединителя. Для модификации КТСПР001-03.01-75 используется соединитель РСГ 10ТВ, а для модификации КТСПР001-03.02-75 - РСГ 19ТВ. Схема соединения внутренних проводников ТС с ЧЭ: 4-х проводная
Термометры сопротивления платиновые, входящие в состав КТС, взаимосвязаны между собой по значениям сопротивления при 0 °С (R0) и отношению сопротивления при 100 °С (R100) к сопротивлению при 0 °С (R0) W100, что обеспечивает требуемую точность измерения разности температур.
Общий вид КТС приведен на рисунке 1.
Заводской номер комплекта состоит из заводских номеров, входящих в состав комплекта термометров сопротивления. Заводские номера, входящих в состав комплекта ТС, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв русского алфавита, наносятся на размещенные на корпусах алюминиевые маркировочные таблички каждого ТС из комплекта методом штамповки. Буквенные обозначения на табличках: обозначение «Х» - «холодный» или «Г» - «горячий». Общий вид маркировочных табличек с обозначением места несения заводского номера и знака утверждения типа приведен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование КТС не предусмотрено.

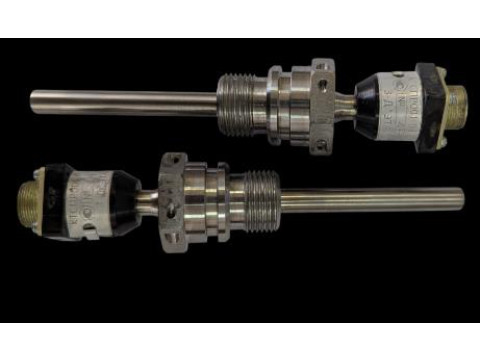

Рисунок 1 - Общий вид КТС
Место нанесения знака утверждения типа
Место расположения маркировочной таблички
Место нанесения заводского номера

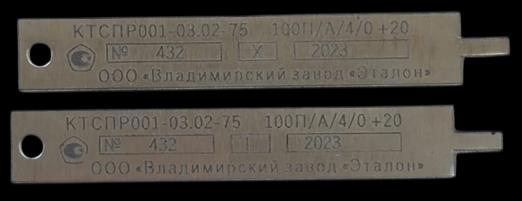

Рисунок 2 - Общий вид маркировочных табличек для ТС из КТС
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная статическая характеристика (НСХ) ТС из комплекта по ГОСТ 6651-2009 |
100 П |
|
Номинальное сопротивление ТС комплекта, R0, Ом |
100 |
|
Температурный коэффициент ТС комплекта по ГОСТ 6651-2009, °C-1 |
0,00391 |
|
Диапазон измерений температур ТС комплекта, °С |
от -50 до +100 |
|
Диапазон измерений разности температур ТС комплекта, °С |
от 0 до +20 |
|
Классы допуска в соответствии с ГОСТ 6651-20091) |
А, В |
Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте, °С, в зависимости от класса допуска: - класс допуска А - класс допуска В |
±(0,15+0,002-|t|)2) ±(0,3+0,005-|t|)2) |
|
Пределы допускаемой абсолютной погрешности измерений разности температур, °С, в диапазоне значений: - от 0 °С до +10 °С, включ. - св. +10 °С до +20 °С |
±0,1 ±0,2 |
|
1) В соответствии с заказом. 2) |t| - измеренное значение температуры. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое сопротивление изоляции при температуре от +15 °С до +25 °С и относительной влажности воздуха от 30 % до 80 % (при 100 В), МОм, не менее |
100 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, при температуре 25 °С, %, не более |
от -50 до +50 80 |
|
Габаритные размеры одного ТС из КТС, мм, не более: - длина монтажной части - диаметр монтажной части |
75 8 |
|
Масса одного ТС из КТС, г, не более |
170 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок эксплуатации, лет, не менее |
16,5 |
|
Средняя наработка на отказ, ч |
130000 |
Знак утверждения типа
наносится на маркировочную табличку КТС методом штамповки и на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплект термометров сопротивления платиновых |
КТСПР1) |
1 шт. |
|
Паспорт |
ДДЖ2.821.033 ПС |
1 экз. |
|
1) Обозначение модификации в соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе 5 «Устройство, подготовка к работе и указания по эксплуатации» паспорта ДДЖ2.821.033 ПС.
Нормативные документы
Приказ Росстандарта от 19.11.2024 № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические условия и методы испытаний;
ТУ4211-007-02566817-2022 «Комплекты термометров сопротивления платиновых КТСПР.
Технические условия».
