Системы лазерные координатно-измерительные сканирующие NAVMOPO
| Номер в ГРСИ РФ: | 96540-25 |
|---|---|
| Производитель / заявитель: | Shaoxing Hermopo Technology Co., ltd., КИТАЙ |
Системы лазерные координатно-измерительные сканирующие NAVMOPO (далее -системы) предназначены для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96540-25 | ||||||
| Действует | по 01.10.2030 | ||||||
| Наименование | Системы лазерные координатно-измерительные сканирующие | ||||||
| Модель | NAVMOPO | ||||||
| Модификации |
NAVMOPO S1 NAVMOPO S1 Pro |
||||||
| Приказы |
№2122 от
01.10.2025
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | dfbb3a65-90ca-9189-60f9-85195a279bbd | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Shaoxing Hermopo Technology Co., ltd., КИТАЙ, г. Чанчжоу, р-н Синьбэй, ул. Дунхай, д. 202
Поверка
| Методика поверки / информация о поверке |
МП-268-2023 Государственная система обеспечения единства измерений. Системы лазерные координатно-измерительные сканирующие NAVMOPO. Методика поверки
(с 01.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 15 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 03.05.2026 |
Поверители
Скачать
|
96540-25: Описание типа
2025-96540-25.pdf
|
Скачать | 176.5 КБ | |
|
96540-25: Методика поверки
МП-268-2023
2025-mp96540-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Системы лазерные координатно-измерительные сканирующие NAVMOPO (далее -системы) предназначены для измерений приращений координат с целью контроля геометрических размеров объектов и сооружений по массиву точек, полученных в процессе трёхмерного сканирования.
Описание
Принцип работы систем заключается в автоматическом определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде массива точек.
Принцип действия импульсного лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Импульс лазерного излучения с помощью оптико-зеркальной поворотно-отклоняющей системы направляется на диффузную цель. Отраженное целью излучение принимается той же системой, усиливается и направляется на блок, где происходит измерение времени задержки излучаемого и принимаемого сигналов, на основании которого вычисляется расстояние до цели.
Основными компонентами систем является управляющий блок со съемными аккумуляторами и сканер, установленный на пластиковой опоре, вмещающий импульсный лазерный дальномер, электрические приводы и датчики углов поворота, электронный управляющий блок. Для связи управляющего блока и сканера используется соединительный провод.
Управление системами осуществляется при помощи кнопок, находящихся на корпусе сканера, с помощью внешних устройств по радиоканалу сети Wi-Fi.
К средствам измерений данного типа относятся системы лазерные координатноизмерительные сканирующие NAVMOPO модификаций NAVMOPO S1 и NAVMOPO S1 Pro, отличающиеся скоростью сканирования точек.
Заводской номер систем в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, указывается типографским способом на маркировочной наклейке, расположенной на задней панели корпуса сканера и верхней панели управляющего блока. Общий вид маркировочных табличек представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование средств измерений от несанкционированного доступа не производится. В процессе эксплуатации системы не предусматривают внешних механических регулировок.
Общий вид систем представлен на рисунке 1.

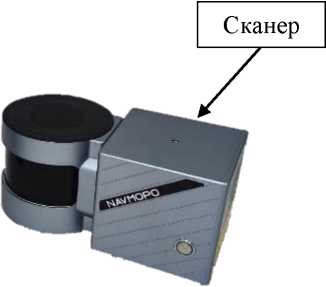

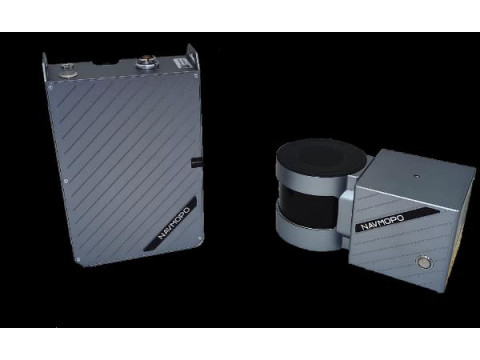

Рисунок 1 - Общий вид систем лазерных координатно-измерительных сканирующих
NAVMOPO
Место нанесения заводского номера
а)
б)

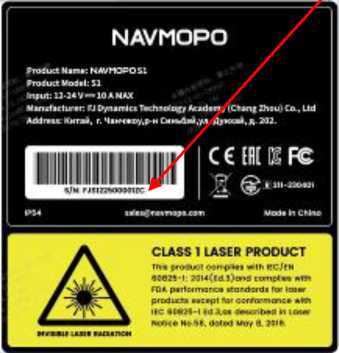

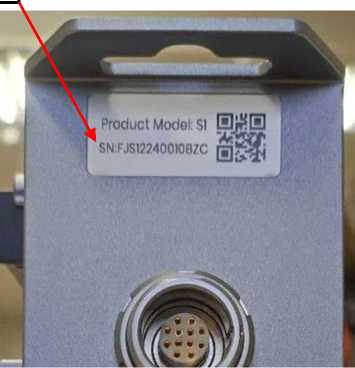

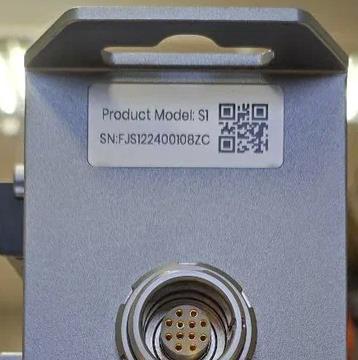

Рисунок 2 - Общий вид маркировочной таблички а) на корпусе сканера; б) на корпусе управляющего блока
Программное обеспечение
Системы имеют встроенное метрологически значимое микропрограммное обеспечение (далее - ВПО). Указанное программное обеспечение предназначено для взаимодействия электронных блоков, осуществления измерений, хранения и передачи результатов измерений.
Для обработки результатов измерений используется программное обеспечение (далее -ПО) «NAVMOPO Model».
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ВПО |
NAVMOPO Model |
|
Номер версии (идентификационный номер ПО) |
не ниже 3.x* |
не ниже 1.000.N.0xxx** |
|
Алгоритм вычисления цифрового идентификатора |
- |
- |
|
* «х» принимает значения от 0 до 9 | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон сканирования, м |
от 0,5 до 120 |
|
Пределы допускаемой абсолютной погрешности измерений приращений в условной системе координат, по каждой из осей координат, мм |
±10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Угловое поле сканирования: - в вертикальной плоскости - в горизонтальной плоскости |
360° 285° |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более: - сканер - управляющий блок |
215x112x104 150x240x58 |
|
Масса, кг, не более: - сканер - управляющий блок |
1,9 1,6 |
|
Напряжение питания от источника постоянного тока, В |
от 12 до 24 |
|
Средняя наработка на отказ, часы |
5000 |
|
Срок службы, лет |
5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от -30 до +60 до 80 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система лазерная координатно-измерительная сканирующая (модификация в соответствии с заказом потребителя) |
NAVMOPO |
1 шт. |
|
Камера |
- |
По заказу |
|
Ручка |
- |
По заказу |
|
Крепление системы типа «Рюкзак» |
- |
По заказу |
|
Крепление системы типа «Жилет» |
- |
По заказу |
|
Крепление системы на автомобиль |
- |
По заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 3 «Руководство по сканированию» документа «Руководство по эксплуатации. Системы лазерные координатно-измерительные сканирующие NAVMOPO»
Нормативные документы
Государственная поверочная схема для координатно-временных средств измерений, утвержденная приказом Росстандарта от 07 июня 2024 г. № 1374;
Стандарт предприятия Shaoxing Hermopo Technology Co., ltd.
