Машины испытательные универсальные Craftest
| Номер в ГРСИ РФ: | 96542-25 |
|---|---|
| Производитель / заявитель: | ООО «КРАФТЕСТ РУС», г. Челябинск |
Машины испытательные универсальные Craftest (далее - машины) предназначены для измерений силы, перемещения и удлинения (деформации) образцов (опционально) при испытаниях образцов из различных материалов, а также изделий и конструкций на растяжение, сжатие, изгиб и при других видах механических испытаний.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96542-25 | ||||||||||||
| Действует | по 01.10.2030 | ||||||||||||
| Наименование | Машины испытательные универсальные | ||||||||||||
| Модель | Craftest | ||||||||||||
| Модификации |
Craftest Y-X-R, где: 1) Y –тип исполнения: S –настольная одноколонная; Т –настольная двухколонная; F –напольная двухколонная; EСR –с центральным шпинделем; Н –горизонтальная. 2) Х –верхний предел измерений силы в кН; 3) R –вариант исполнения силовой рамы (может принимать значения 1, 2, 3, 4, 5 или отсутствовать) на испытания представлены: Craftest S-0,1-1 Craftest F-1200-3 Craftest ECR-500-2 |
||||||||||||
| Приказы |
№2122 от
01.10.2025
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | b240c650-c36f-a992-6ce7-4e1a8128efd0 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «КРАФТЕСТ РУС», РОССИЯ, Building 4-B-3, No. 5577, Industrial North Road, Jinan, 250109
Поверка
| Методика поверки / информация о поверке |
МП 8-261-2025 Государственная система обеспечения единства измерений. Машины испытательные универсальные Craftest. Методика поверки
(с 01.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
96542-25: Описание типа
2025-96542-25.pdf
|
Скачать | 329.7 КБ | |
|
96542-25: Методика поверки
МП 8-261-2025
2025-mp96542-25.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Машины испытательные универсальные Craftest (далее - машины) предназначены для измерений силы, перемещения и удлинения (деформации) образцов (опционально) при испытаниях образцов из различных материалов, а также изделий и конструкций на растяжение, сжатие, изгиб и при других видах механических испытаний.
Описание
Принцип действия машин заключается в приложении силы к испытываемому образцу для его деформации и измерении электрических сигналов, поступающих от первичных преобразователей (датчиков) силы, перемещения подвижного захвата и деформации образца (опционально), которые соответствуют текущим значениям измеряемых величин.
Конструктивно машины состоят из испытательной рамы и системы управления и сбора данных. Испытательная рама состоит из основания, на котором закреплены направляющие колонны с подвижной и неподвижной траверсами (захватами), датчика силы, датчика перемещения, датчиков деформации (опционально). Машины могут выпускаться с одной, двумя и более рабочими зонами. Перемещение подвижного захвата (тяги) и нагружение испытуемого образца осуществляется электроприводом посредством одной или двух шариковинтовых пар. По требованию заказчика возможно исполнение силовой рамы с нагружением грузами.
Испытываемый образец или испытываемое изделие размещается в приспособлениях для проведения испытаний. Нагрузка, прикладываемая к испытываемому образцу(изделию), измеряется датчиком силы. Датчик силы может быть размещен на подвижной или неподвижной траверсе. По направлению действия силы на датчик могут использоваться универсальные датчики силы, датчики растяжения или датчики сжатия. В процессе проведения испытания датчик перемещения измеряет перемещение подвижной траверсы (активного захвата). Удлинение (деформация) образцов (опционально) измеряется датчиками деформации. Измерение удлинения (деформации) образцов может проводится как при растяжении образца, так и при его сжатии. Сигналы от датчиков силы, перемещения и деформации поступают в систему управления и сбора данных.
Машины по заказу могут комплектоваться несколькими датчиками силы с различными диапазонами измерений. Датчики могут быть сменными, то есть устанавливаются вместо основного датчика, либо устанавливаются последовательно в одной цепи нагружения с основным, либо устанавливаться и работать независимо от основного датчика.
Машины могут быть укомплектованы одним или несколькими датчиками продольной и поперечной деформации, которые по виду контакта с испытываемым образцом могут быть контактными и бесконтактными, по способу установки щупов контактных датчиков на образце - с автоматической или ручной установкой.
Система управления и сбора данных предназначена для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы, перемещения подвижной траверсы и деформации на внешние устройства и может быть укомплектована панелью для ввода и отображения информации. Также система управления и сбора данных может включать рабочую станцию, реализованную на персональном компьютере со специализированным программным обеспечением.
Машины могут быть укомплектованы дополнительным оборудованием для испытания образцов в различных средах и температурных условиях (термо-, крио-, барокамерами, печами и т.д.), а также приспособлениями для измерений геометрических размеров образцов (опционально по заказу).
Машины могут применяться для статистических, квазистатических, усталостных испытаний и испытаний на длительную прочность, ползучесть и релаксацию.
Модификации машин имеют обозначение Craftest Y-X-R, где:
Y - тип исполнения:
S - настольная одноколонная;
Т - настольная двухколонная;
F - напольная двухколонная;
ECR - с центральным шпинделем;
Н - горизонтальная.
Х - верхний предел измерений силы в кН;
R - вариант исполнения силовой рамы (может принимать значения 1, 2, 3, 4, 5 или отсутствовать).
Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на машины не предусмотрено. Заводские номера, состоящие из арабских цифр, наносятся типографским методом на маркировочную табличку, установленную на корпусе машины.
Общий вид машин представлен на рисунке 1, место нанесения заводского номера - на рисунке 2. Пломбирование машин не предусмотрено.

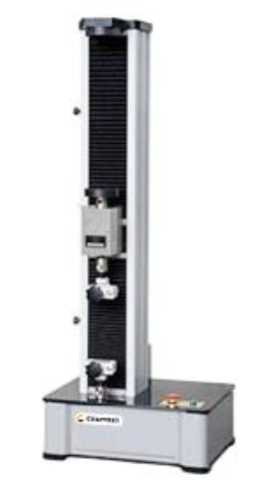

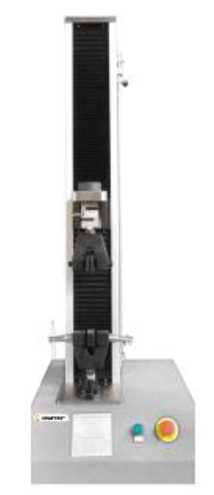

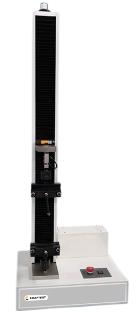

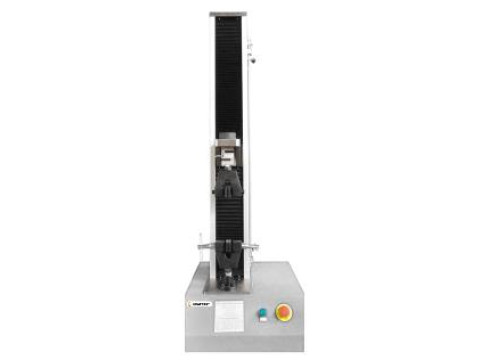

Настольные одноколонные машины Craftest S-Х

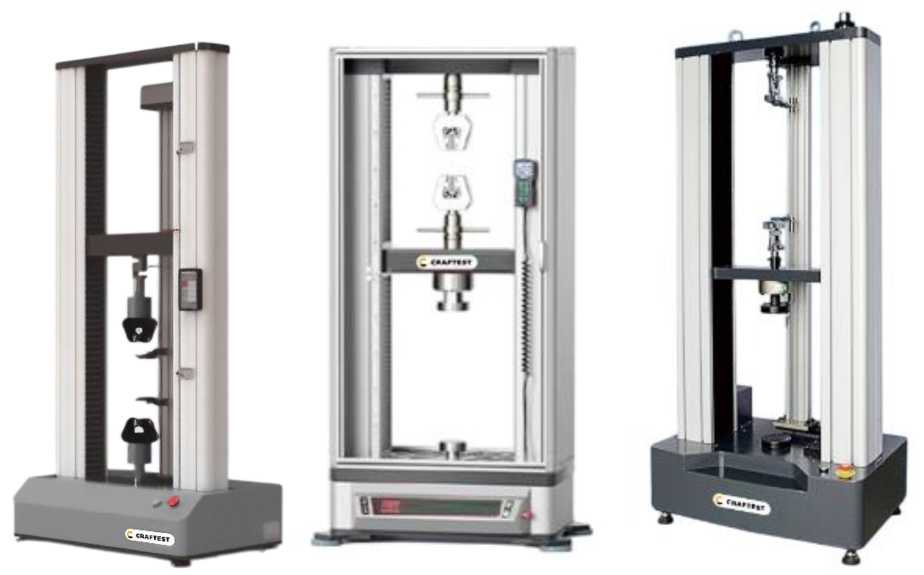

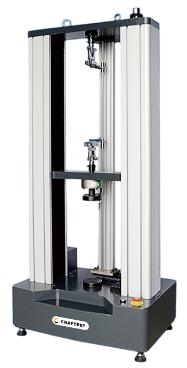

Настольные двухколонные машины Craftest Т-Х

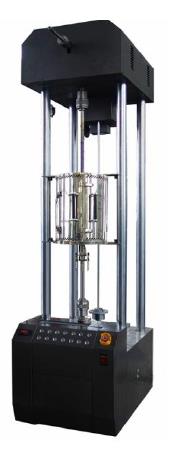

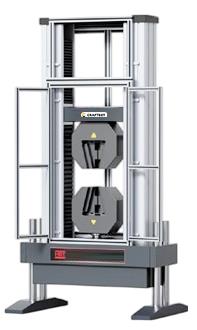

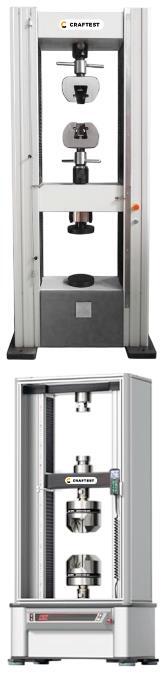

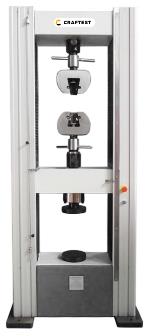

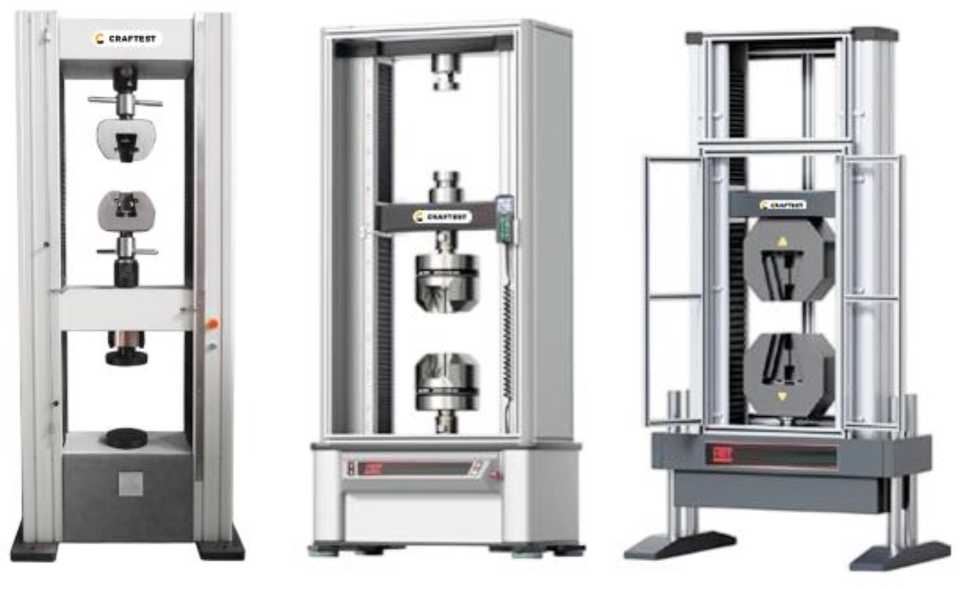

Напольные двухколонные машины Craftest F-Х

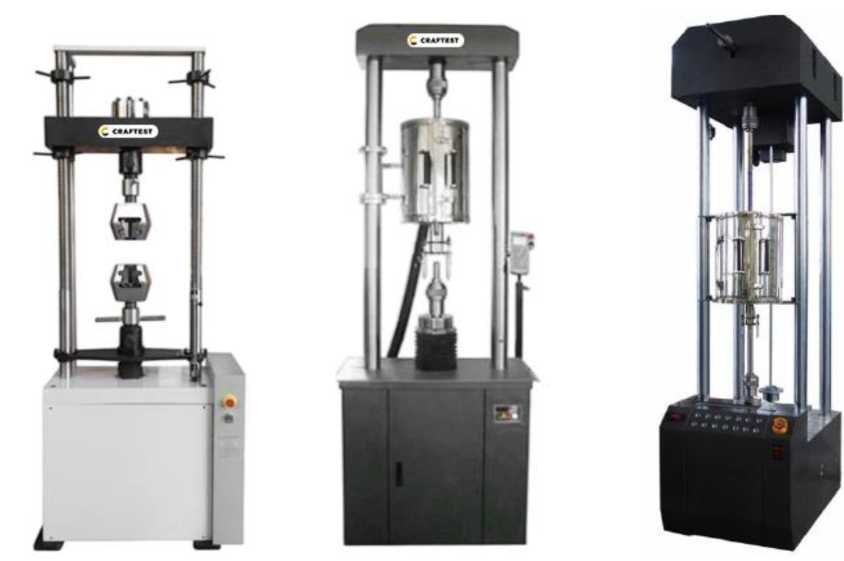

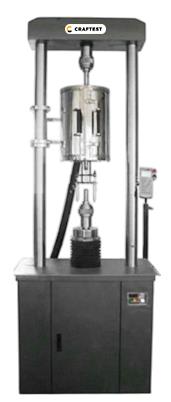

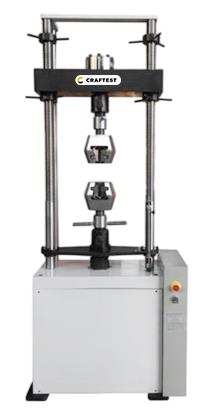

Машины с центральным шпинделем Craftest ECR-Х

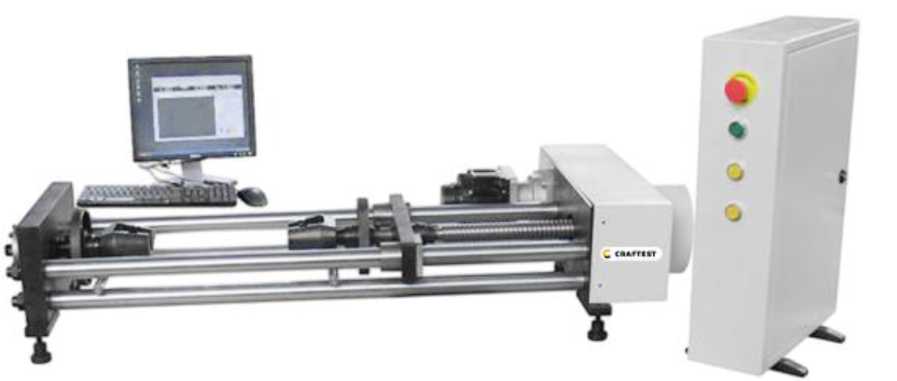

Машины горизонтальные Craftest H-X
Рисунок 1 - Общий вид машин испытательных универсальных Craftest
Рисунок 2 - Место расположения маркировочной таблички и нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО состоит из двух частей - встроенного и внешнего.
Встроенное ПО находится в оперативной памяти панели оператора и устанавливается на предприятии-изготовителе, в процессе эксплуатации не подлежит изменению.
Внешнее ПО устанавливается на персональный компьютер, под управлением операционной системы Windows. Идентификационные данные внешнего ПО приведены в таблице 1.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных измерений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Craftest |
Craftest Superior |
Craftest Creep |
|
Номер версии (идентификационный номер) ПО |
3.01.ХХ* |
2.01.ХХ* |
1.01.ХХ* |
|
Цифровой идентификатор ПО |
_ | ||
|
* Х - не относится к метрологически значимой части ПО и принимает значения от 1 до 99 | |||
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование |
Значение для модификации | |
|
Craftest S-X |
Craftest T-X | |
|
Верхний предел измерений (ВПИ) силы, кН |
0,1; 0,2; 0,3; 0,5; 1; 2; 2,5; 3; 5; 10; 20 |
0,1; 0,2; 0,3; 0,5; 1; 2; 2,5; 3; 5; 10; 20; 25; 30; 50; 100 |
|
Нижний предел измерений силы, в % от ВПИ |
0,21; 0,41; 1; 21 | |
|
Пределы допускаемой абсолютной погрешности измерений силы в диапазоне от 0 до 1 % ВПИ включ., % |
±0,52; ± 1 | |
|
Пределы допускаемой относительной погрешности измерений силы в диапазоне св. 1 % до 100 % ВПИ, % |
±0,5; ± 13 | |
|
Диапазон измерений перемещений подвижной траверсы, мм |
от 0 до 20004 | |
|
1 Машины с расширенным и уменьшенным диапазоном измерений силы изготавливаются по требованию заказчика, конкретное значение приводится в паспорте на машину 2 Машины с улучшенной точностью измерений силы изготавливаются по требованию заказчика, конкретное значение приводится в паспорте на машину (только для машин со значением параметра «Нижний предел измерений силы» - 0,2 % и 0,4 % от ВПИ) 3 Машины с пониженной точностью измерений силы изготавливаются по требованию заказчика, конкретное значение приводится на паспорте на машину 4 Указано максимально возможное значение диапазона, конкретное значение приводится в паспорте на машину | ||
Таблица 3 - Метрологические характеристики
|
Наименование |
Значение для модификации |
|
Craftest F-X | |
|
Верхний предел измерений силы (ВПИ), кН |
50; 100; 150; 200; 250; 300; 400; 500; 600; 800;1000; 1200 |
|
Нижний предел измерений силы, в % от ВПИ |
0,21; 0,41; 1; 21 |
|
Пределы допускаемой абсолютной погрешности измерений силы в диапазоне от 0 до 1 % ВПИ включ., % |
±0,52; ± 1 |
|
Пределы допускаемой относительной погрешности измерений силы в диапазоне св. 1 % до 100 % ВПИ, % |
±0,5; ± 13 |
|
Диапазон измерений перемещений подвижной траверсы, мм |
от 0 до 35004 |
|
1 Машины с расширенным и уменьшенным диапазоном измерений силы изготавливаются по требованию заказчика, конкретное значение приводится в паспорте на машину 2 Машины с улучшенной точностью измерений силы изготавливаются по требованию заказчика, конкретное значение приводится в паспорте на машину (только для машин со значением параметра «Нижний предел измерений силы» - 0,2 % и 0,4 % от ВПИ) 3 Машины с пониженной точностью измерений силы изготавливаются по требованию заказчика, конкретное значение приводится на паспорте на машину 4 Указано максимально возможное значение диапазона, конкретное значение приводится в паспорте на машину | |
Таблица 4 - Метрологические характеристики
|
Наименование |
Значение для модификации | |
|
Craftest ECR-X |
Craftest Н-X | |
|
Верхний предел измерений силы (ВПИ), кН |
1; 2; 5; 10; 20; 25; 30; 50; 100; 150; 200; 250; 300; 400; 500;600 | |
|
Нижний предел измерений силы, в % от ВПИ |
0,21; 0,41; 1; 21 | |
|
Пределы допускаемой абсолютной погрешности измерений силы в диапазоне от 0 до 1 % ВПИ включ., % |
±0,52; ± 1 | |
|
Пределы допускаемой относительной погрешности измерений силы в диапазоне св. 1 % до 100 % ВПИ, % |
±0,5; ± 13 | |
|
Диапазон измерений перемещений подвижной траверсы, мм |
от 0 до 10004 |
от 0 до 50004 |
|
Наименование |
Значение для модификации | |
|
Craftest ECR-X |
Craftest Н-X | |
|
1 Машины с расширенным и уменьшенным диапазоном измерений силы изготавливаются по требованию заказчика, конкретное значение приводится в паспорте на машину 2 Машины с улучшенной точностью измерений силы изготавливаются по требованию заказчика, конкретное значение приводится в паспорте на машину (только для машин со значением параметра «Нижний предел измерений силы» - 0,2 % и 0,4 % от ВПИ) 3 Машины с пониженной точностью измерений силы изготавливаются по требованию заказчика, конкретное значение приводится на паспорте на машину 4 Указано максимально возможное значение диапазона, конкретное значение приводится в паспорте на машину | ||
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение для категории точности1 | ||
|
0,5 |
1,0 |
2,0 | |
|
Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы, мм: - в диапазоне от 0 до 4 мм включ. - в диапазоне от 0 до 5 мм включ. - в диапазоне от 5 до 10 мм включ. |
± 0,02 |
± 0,05 |
± 0,1 ± 0,2 |
|
Пределы допускаемой относительной погрешности измерений перемещений подвижной траверсы, %: - в диапазоне св. 4 мм до верхнего предела измерений перемещений - в диапазоне св. 5 мм до верхнего предела измерений перемещений - в диапазоне св. 10 мм до верхнего предела измерений перемещений |
± 0,5 |
± 1,0 |
± 2,0 |
1 Категория точности устанавливается предприятием-изготовителем и приводится в паспорте на машину
Таблица 6 - Метрологические характеристики
|
Наименование |
Значение | ||||
|
Диапазон измерений удлинения(деформации) образцов1, мм |
от 0 до 503 |
от 0 до 1003 |
от 0 до 8003 |
от 0,3 до 9003 |
от 5 до 12003 |
|
Пределы допускаемой абсолютной погрешности измерений удлинения (деформации) образцов, мм, в поддиапазоне: от 0 до 0,3 мм включ.: - для категории точности2 0,0 - для категории точности2 1,0 от 0 до 1 мм включ.: - для категории точности2 0,5 - для категории точности2 1,0 • от 0 до 2 мм включ.: - для категории точности2 0,5 - для категории точности2 1,0 |
± 0,0015 ± 0,005 ± 0,01 |
± 0,0015 ± 0,01 ± 0,02 |
± 0,0015 ± 0,003 | ||
|
Пределы допускаемой относительной погрешности измерений удлинения (деформации) образцов, %, в поддиапазоне: св. 0,3 мм до верхнего предела измерений: - для категории точности2 0,0 - для категории точности2 1,0 св. 1 мм до верхнего предела измерений: |
± 0,5 |
± 0,5 |
± 0,5 ± 1,0 | ||
|
Наименование |
Значение | ||||
|
- для категории точности2 0,5 - для категории точности2 1,0 • св. 2 мм до верхнего предела измерений: - для категории точности2 0,5 - для категории точности2 1,0 |
± 0,5 ± 1,0 |
± 0,5 ± 1,0 | |||
|
• от 0,3 до 1 мм включ. - для категории точности2 1,0 • св. 1 мм до верхнего предела измерений - для категории точности2 1,0 • от 5 до 1200 мм включ.: - для категории точности2 1,0 - для категории точности2 2,0 |
± 2,0 ± 1,0 |
± 1,0 ± 2,0 | |||
|
1 Машины с каналом измерения удлинения (деформации) образцов изготавливаются опционально по требованию заказчика, измерение может производится как при растяжении, так и при сжатии образцов 2 Категория точности устанавливается предприятием-изготовителем и приводится в паспорте на машину 3 Указано максимально возможное значение диапазона, конкретное значение приводится в паспорте на машину | |||||
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры1, мм, не более - длина - ширина - высота |
5 000 5 000 5 000 |
|
Масса1, кг, не более |
50 000 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - потребляемая мощность1, кВт, не более |
от 198 до 242 или от 342 до 418 от 49 до 51 50 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +35 80 |
|
1 Указано максимально возможное значение, конкретное значение приводится в паспорте на машину. Для модификации Craftest Н-X допускается значение длины не более 15 000 мм. | |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и на маркировочную табличку.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Машина испытательная универсальная1 |
Craftest |
1 шт. |
|
Панель оператора |
- |
по заказу |
|
Персональный компьютер |
- |
по заказу |
|
Машины испытательные универсальные Craftest. Руководство по эксплуатации |
- |
1 экз. |
|
Машина испытательная универсальная Craftest. Паспорт |
- |
1 экз. |
|
ГСИ. Машины испытательные универсальные Craftest. Методика поверки |
- |
1 экз. |
|
1 Комплектация машины приспособлениями для испытаний, вспомогательным оборудованием, дополнительными датчиками производится опционально по требованию заказчика. | ||
Сведения о методах измерений
приведены в разделе 9 «Порядок проведения испытаний» в документе «Машины испытательные универсальные Craftest. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22.10.2019 г. № 2498;
СМК 02 СТО 57 «Стандарт организации. Метрологическое обеспечение. Локальная поверочная схема для машин испытательных», утвержденный УНИИМ - филиалом ФГУП «ВНИИМ им.Д.И. Менделеева» 03.03.2025 г;
ТУ 26.51.66.119-006-30246106-2024 «Машины испытательные универсальные Craftest.
Технические условия».
