Нутромеры микрометрические
| Номер в ГРСИ РФ: | 96544-25 |
|---|---|
| Категория: | Нутромеры |
| Производитель / заявитель: | Dasqua Technology Ltd, КНР |
Нутромеры микрометрические (далее по тексту - нутромеры) для измерений внутренних линейных размеров деталей.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96544-25 | ||||||||||||||||||||||||
| Действует | по 01.10.2030 | ||||||||||||||||||||||||
| Наименование | Нутромеры микрометрические | ||||||||||||||||||||||||
| Модификации |
4352 4352 на испытания представлены: 4005 4311 4341 4352 (штучный) 4352 (с удлинителями) 4910 4911 |
||||||||||||||||||||||||
| Приказы |
№2122 от
01.10.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c664d7bf-10dd-73bd-8d2b-2ecfd8d026cd | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
Dasqua Technology Ltd, КИТАЙ, 23rd Floor, Unit 1, Building 5, No.99, Hupan Road, Chengdu
Поверка
| Методика поверки / информация о поверке |
МП СГ-54-2025 Государственная система обеспечения единства измерений. Нутромеры микрометрические. Методика поверки
(с 01.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
96544-25: Описание типа
2025-96544-25.pdf
|
Скачать | 429.1 КБ | |
|
96544-25: Методика поверки
МП СГ-54-2025
2025-mp96544-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Нутромеры микрометрические (далее по тексту - нутромеры) для измерений внутренних линейных размеров деталей.
Описание
Принцип действия нутромеров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное.
Нутромер состоит из микрометрического винта, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, стопора, стебля со шкалой (с цифровым отсчетным устройством), барабана.
Нутромеры изготавливаются следующих моделей:
- 4311, 4352 - с удлинителями, с отсчетом по шкалам стебля и барабана. Модели отличаются внешним видом, метрологическими и техническими характеристиками.
- 4341 - с удлинителями, с цифровым отсчетным устройством,
- 4352 - штучный (без удлинителей), с отсчетом по шкалам стебля и барабана,
- 4911 - с отсчетом по шкалам стебля и барабана, с боковыми губками,
- 4005, 4910 - с цифровым отсчетным устройством, с боковыми губками. Модели отличаются внешним видом.
Нутромеры моделей 4311, 4352 (кроме штучных), 4341 комплектуются удлинителями для обеспечения измерений в заданном диапазоне и установочной мерой для начальной регулировки микрометрической головки для нутромеров с нижними пределами диапазона измерений 50 мм, 100 мм и 150 мм. Настройка нутромера на измерение определенного диапазона линейных размеров производится путем подбора соответствующих удлинителей.
Нутромеры 4005, 4910, 4911 могут быть укомплектованы установочным кольцом по дополнительному заказу.
Товарный знак
Dasqua D-m*
или
наносится на корпус или барабан
нутромера краской или лазерной маркировкой и на титульный лист паспорта нутромера типографским методом.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится лазерной маркировкой или краской в местах, указанных на рисунке 14.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

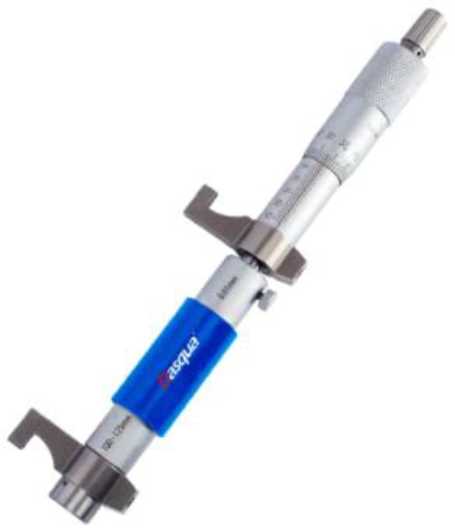

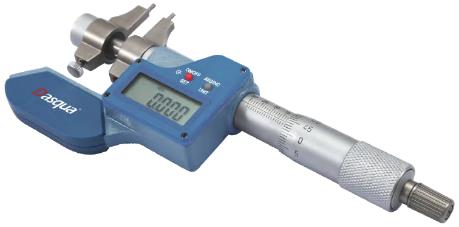

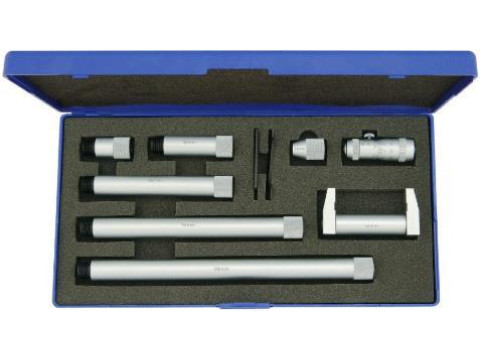

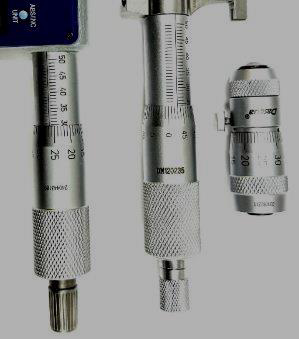

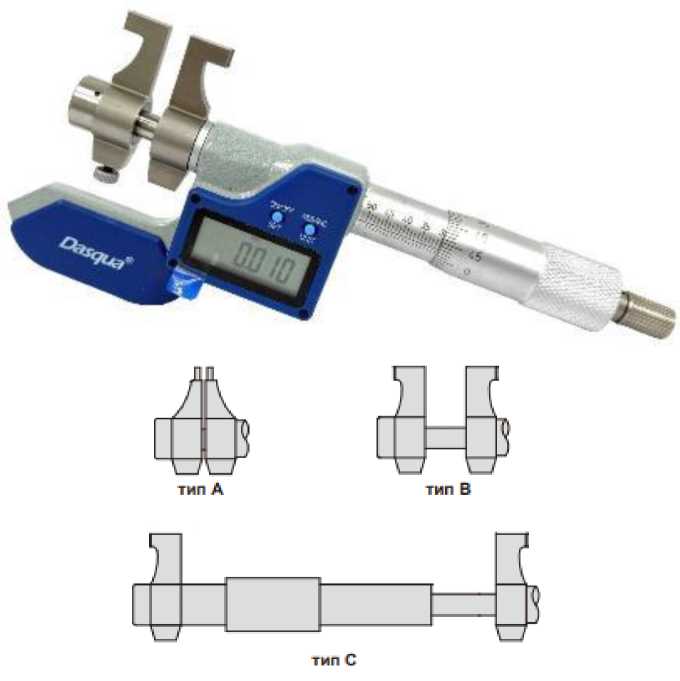

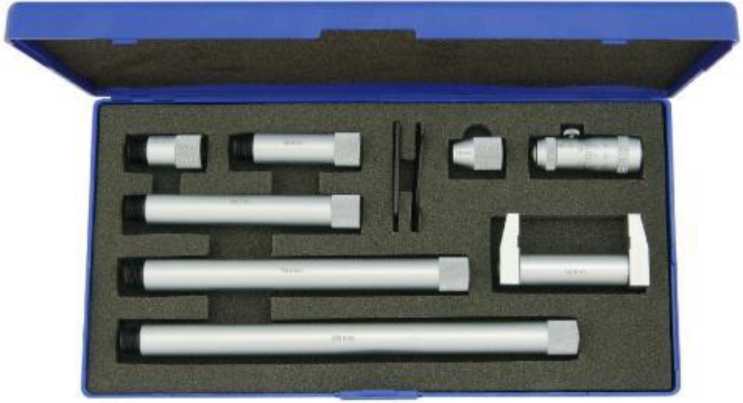

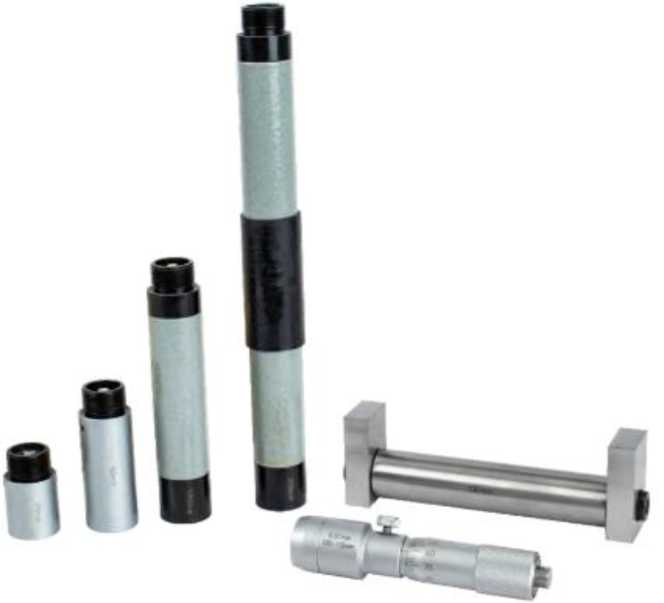

Общий вид нутромеров указан на рисунках 1 - 13.
Цвет корпуса, отсчетного устройства и кнопок управления не влияют на метрологические характеристики и могут быть изменены изготовителем.

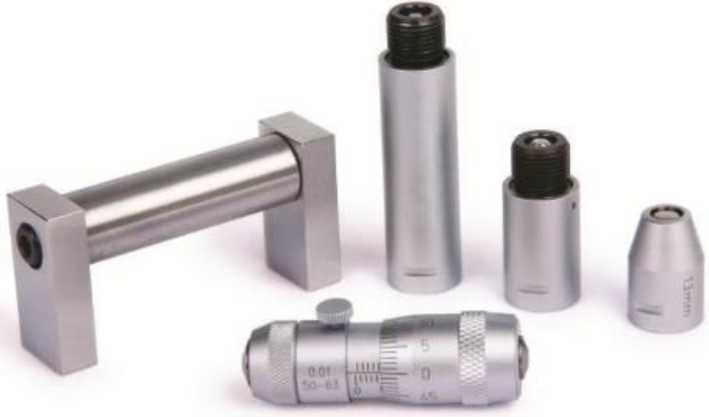

Рисунок 1 - Общий вид нутромеров модели 4311
Рисунок 2 - Общий вид нутромеров модели 4311
Рисунок 3 - Общий вид нутромеров модели 4311
Рисунок 4 - Общий вид нутромеров модели 4311

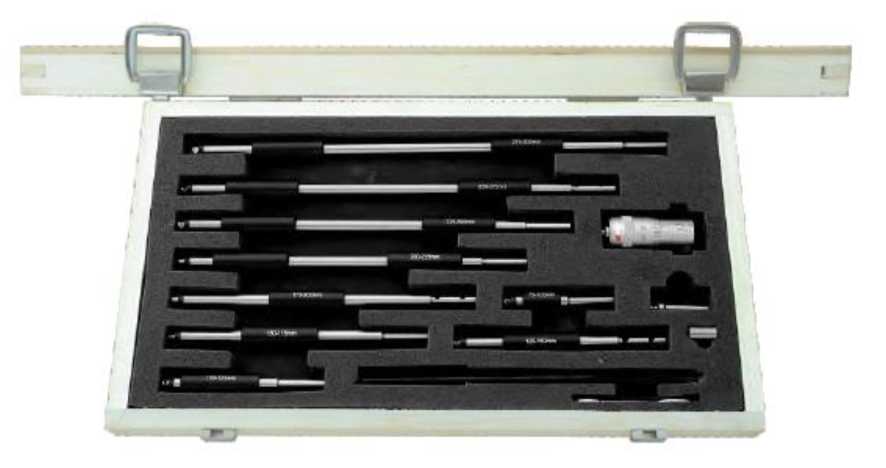

Рисунок 5 - Общий вид нутромеров модели 4352 (с удлинителями)

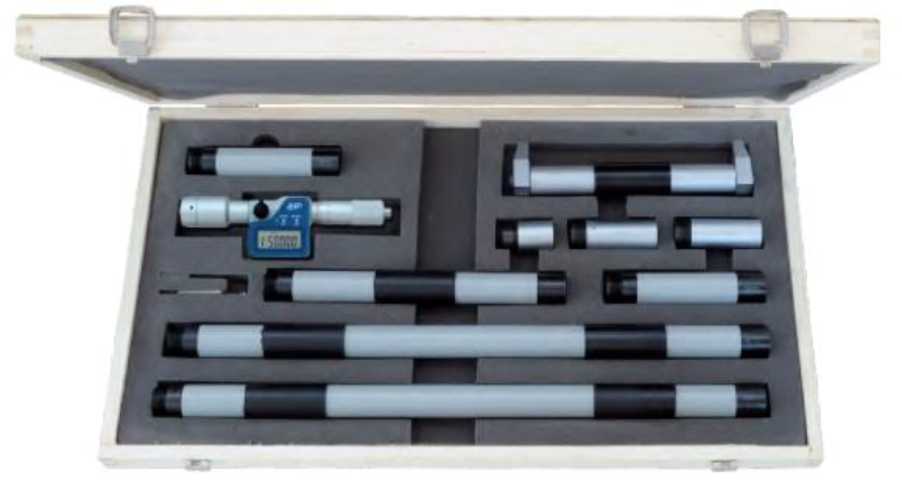

Рисунок 6 - Общий вид нутромеров модели 4341

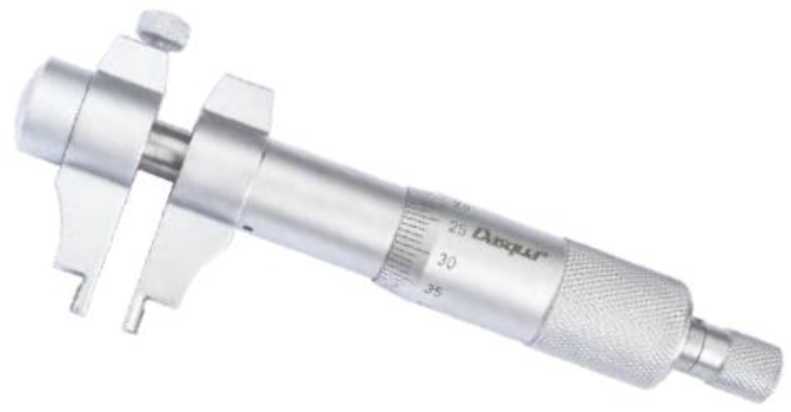

Рисунок 7 - Общий вид нутромеров модели 4352 (штучный)

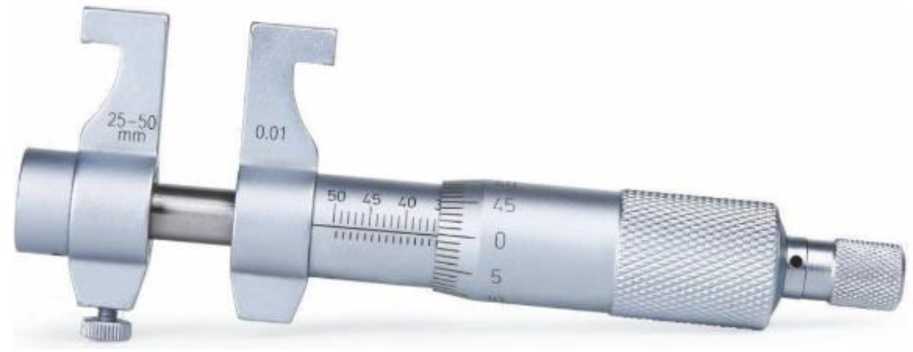

Рисунок 8 - Общий вид нутромеров модели 4911
Рисунок 9 - Общий вид нутромеров модели 4911
Рисунок 10 - Общий вид нутромеров модели 4911

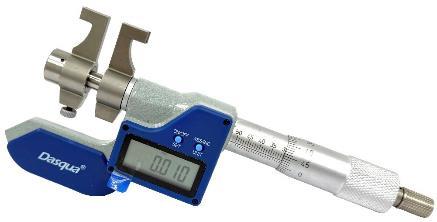

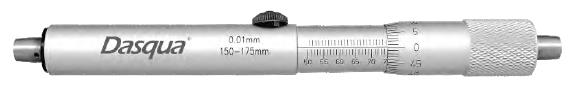

Рисунок 11 - Общий вид нутромеров модели 4910

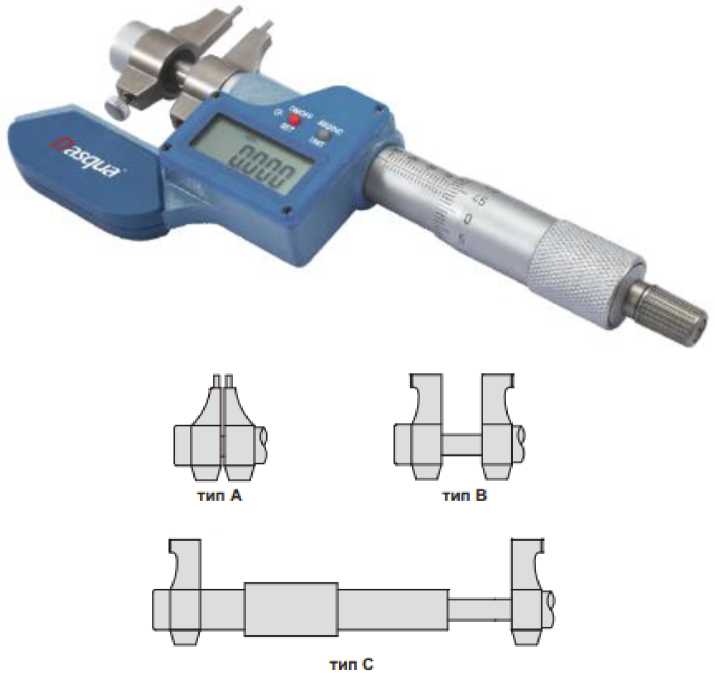

Рисунок 12 - Общий вид нутромеров модели 4910

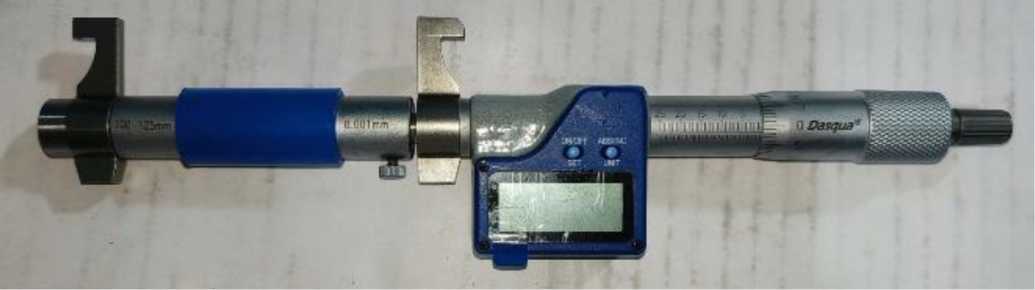

Рисунок 13 - Общий вид нутромеров модели 4005

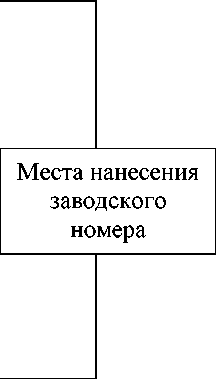

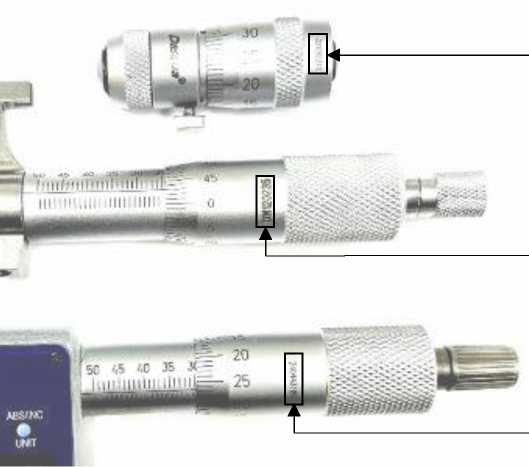

Рисунок 14 - Места нанесения заводского номера
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчетного устройства нутромеров моделей 4005, 4341, 4910 на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция нутромеров моделей 4005, 4341, 4910 исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Технические характеристики
Таблица 1- Метрологические характеристики
|
Модель |
Диапазон измерений нутромеров, мм |
Цена деления (Шаг дискретности), мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
|
4911 |
От 5 до 30 |
0,01 |
±7 |
|
От 25 до 50 |
0,01 |
±8 | |
|
От 50 до 75 |
0,01 |
±9 | |
|
От 75 до 100 |
0,01 |
±10 | |
|
От 100 до 125 |
0,01 |
±12 | |
|
От 125 до 150 |
0,01 |
±14 | |
|
От 150 до 175 |
0,01 |
±16 | |
|
От 175 до 200 |
0,01 |
±20 | |
|
4352 (штучный) |
От 50 до 75 |
0,01 |
±5 |
|
От 75 до 100 |
0,01 |
±5 | |
|
От 100 до 125 |
0,01 |
±6 | |
|
От 125 до 150 |
0,01 |
±6 | |
|
От 150 до 175 |
0,01 |
±7 | |
|
От 175 до 200 |
0,01 |
±7 | |
|
От 200 до 225 |
0,01 |
±8 | |
|
От 225 до 250 |
0,01 |
±8 | |
|
От 250 до 275 |
0,01 |
±9 | |
|
От 275 до 300 |
0,01 |
±9 | |
|
От 300 до 325 |
0,01 |
±9 | |
|
От 325 до 350 |
0,01 |
±9 | |
|
От 350 до 375 |
0,01 |
±10 | |
|
От 375 до 400 |
0,01 |
±10 | |
|
От 400 до 425 |
0,01 |
±10 | |
|
От 425 до 450 |
0,01 |
±10 | |
|
От 450 до 475 |
0,01 |
±11 | |
|
От 475 до 500 |
0,01 |
±11 | |
|
От 500 до 525 |
0,01 |
±11 | |
|
От 525 до 550 |
0,01 |
±11 | |
|
От 550 до 575 |
0,01 |
±11 | |
|
От 575 до 600 |
0,01 |
±12 | |
|
От 600 до 625 |
0,01 |
±12 | |
|
От 625 до 650 |
0,01 |
±12 | |
|
От 650 до 675 |
0,01 |
±13 | |
|
От 675 до 700 |
0,01 |
±13 | |
|
От 700 до 725 |
0,01 |
±13 | |
|
От 725 до 750 |
0,01 |
±14 | |
|
От 750 до 775 |
0,01 |
±14 | |
|
От 775 до 800 |
0,01 |
±14 | |
|
От 800 до 825 |
0,01 |
±15 | |
|
От 825 до 850 |
0,01 |
±15 | |
|
От 850 до 875 |
0,01 |
±15 |
|
Модель |
Диапазон измерений нутромеров, мм |
Цена деления (Шаг дискретности), мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
|
4352 (штучный) |
От 875 до 900 |
0,01 |
±16 |
|
От 900 до 925 |
0,01 |
±16 | |
|
От 925 до 950 |
0,01 |
±16 | |
|
От 950 до 975 |
0,01 |
±17 | |
|
От 975 до 1000 |
0,01 |
±17 | |
|
4311 |
От 50 до 63 |
0,01 |
±(3+n+L/50) |
|
От 50 до 100 |
0,01 | ||
|
От 50 до 150 |
0,01 | ||
|
От 50 до 300 |
0,01 | ||
|
От 50 до 500 |
0,01 | ||
|
От 50 до 600 |
0,01 | ||
|
От 50 до 1000 |
0,01 | ||
|
От 50 до 1500 |
0,01 | ||
|
От 100 до 125 |
0,01 | ||
|
От 100 до 500 |
0,01 | ||
|
От 100 до 900 |
0,01 | ||
|
От 100 до 1300 |
0,01 | ||
|
От 100 до 1700 |
0,01 | ||
|
От 100 до 2100 |
0,01 | ||
|
От 1000 до 2000 |
0,01 |
±(7+n+L/50) | |
|
От 1000 до 3000 |
0,01 | ||
|
От 1000 до 4000 |
0,01 | ||
|
От 1000 до 5000 |
0,01 | ||
|
4352(с удлинител ями) |
От 25 до 32 |
0,01 |
±(6+L/50) |
|
От 25 до 50 |
0,01 | ||
|
От 50 до 63 |
0,01 | ||
|
От 50 до 200 |
0,01 | ||
|
От 50 до 300 |
0,01 | ||
|
От 200 до 225 |
0,01 | ||
|
От 200 до 500 |
0,01 | ||
|
От 200 до 1000 |
0,01 | ||
|
4005; 4910 |
От 5 до 30 |
0,001 |
±7 |
|
От 25 до 50 |
0,001 |
±8 | |
|
От 50 до 75 |
0,001 |
±9 | |
|
От 75 до 100 |
0,001 |
±10 | |
|
От 100 до 125 |
0,001 |
±12 | |
|
От 125 до 150 |
0,001 |
±14 | |
|
От 150 до 175 |
0,001 |
±16 | |
|
От 175 до 200 |
0,001 |
±20 |
|
Модель |
Диапазон измерений нутромеров, мм |
Цена деления (Шаг дискретности), мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
|
4341 |
От 150 до 175 |
0,001 |
±(3+n+L/50) |
|
От 150 до 1000 |
0,001 | ||
|
От 150 до 1500 |
0,001 | ||
|
От 150 до 2000 |
0,001 | ||
|
Примечание: n - количество удлинителей L - измеряемая длина в мм | |||
аблица 2 - Номинальные диаметры и допускаемые отклонения диаметров установочных колец
|
Номинальные диаметры установочных колец, мм |
Допускаемые отклонения от номинальных диаметров, мкм |
|
5,000±0,010 |
±3 |
|
25,000±0,020 | |
|
50,000±0,020 | |
|
75,000±0,020 |
Таблица 3 - Номинальные размеры и допускаемые отклонения установочных мер
|
Номинальные размеры установочных мер, мм |
Допускаемые отклонения длины от номинальных размеров, мкм |
|
50 |
±2 |
|
100 |
±3 |
|
150 |
±4 |
Таблица 4 - Габаритные размеры и масса
|
Модель |
Диапазон измерений нутромеров, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
4911 |
От 5 до 30 |
125 х 50 х 22 |
0,30 |
|
От 25 до 50 |
130 х 50 х 22 |
0,35 | |
|
От 50 до 75 |
150 х 50 х 22 |
0,40 | |
|
От 75 до 100 |
175 х 50 х 22 |
0,45 | |
|
От 100 до 125 |
200 х 50 х 22 |
0,50 | |
|
От 125 до 150 |
225 х 50 х 22 |
0,55 | |
|
От 150 до 175 |
250 х 50 х 22 |
0,60 | |
|
От 175 до 200 |
275 х 50 х 22 |
0,65 | |
|
4352 (штучный) |
От 50 до 75 |
75 x 30 x 30 |
0,20 |
|
От 75 до 100 |
100 x 30 x 30 |
0,24 | |
|
От 100 до 125 |
125 x 30 x 30 |
0,28 | |
|
От 125 до 150 |
150 x 30 x 30 |
0,32 | |
|
От 150 до 175 |
175 х 30 х 30 |
0,36 | |
|
От 175 до 200 |
200 х 30 х 30 |
0,40 | |
|
От 200 до 225 |
225 х 30 х 30 |
0,44 | |
|
От 225 до 250 |
250 х 30 х 30 |
0,48 |
|
Модель |
Диапазон измерений нутромеров, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
4352 (штучный) |
От 250 до 275 |
275 х 30 х 30 |
0,52 |
|
От 275 до 300 |
300 х 30 х 30 |
0,56 | |
|
От 300 до 325 |
325 х 30 х 30 |
0,60 | |
|
От 325 до 350 |
350 х 30 х 30 |
0,64 | |
|
От 350 до 375 |
375 х 30 х 30 |
0,68 | |
|
От 375 до 400 |
400 х 30 х 30 |
0,72 | |
|
От 400 до 425 |
425 х 30 х 30 |
0,76 | |
|
От 425 до 450 |
450 х 30 х 30 |
0,80 | |
|
От 450 до 475 |
475 х 30 х 30 |
0,84 | |
|
От 475 до 500 |
500 х 30 х 30 |
0,88 | |
|
От 500 до 525 |
525 х 30 х 30 |
0,92 | |
|
От 525 до 550 |
550 х 30 х 30 |
0,96 | |
|
От 550 до 575 |
575 х 30 х 30 |
1,00 | |
|
От 575 до 600 |
600 х 30 х 30 |
1,04 | |
|
От 600 до 625 |
625 х 30 х 30 |
1,08 | |
|
От 625 до 650 |
650 х 30 х 30 |
1,12 | |
|
От 650 до 675 |
675 х 30 х 30 |
1,16 | |
|
От 675 до 700 |
700 х 30 х 30 |
1,20 | |
|
От 700 до 725 |
725 х 30 х 30 |
1,24 | |
|
От 725 до 750 |
750 х 30 х 30 |
1,28 | |
|
От 750 до 775 |
775 х 30 х 30 |
1,32 | |
|
От 775 до 800 |
800 х 30 х 30 |
1,36 | |
|
От 800 до 825 |
825 х 30 х 30 |
1,40 | |
|
От 825 до 850 |
850 х 30 х 30 |
1,44 | |
|
От 850 до 875 |
875 х 30 х 30 |
1,48 | |
|
От 875 до 900 |
900 х 30 х 30 |
1,52 | |
|
От 900 до 925 |
925 х 30 х 30 |
1,56 | |
|
От 925 до 950 |
950 х 30 х 30 |
1,60 | |
|
От 950 до 975 |
975 х 30 х 30 |
1,64 | |
|
От 975 до 1000 |
1000 х 30 х 30 |
1,68 | |
|
4311 |
От 50 до 63 |
63 х 30 х 30 |
0,45 |
|
От 50 до 100 |
100 х 30 х 30 |
0,55 | |
|
От 50 до 150 |
150 х 30 х 30 |
0,60 | |
|
От 50 до 300 |
300 х 30 х 30 |
0,80 | |
|
От 50 до 500 |
500 х 30 х 30 |
1,40 | |
|
От 50 до 600 |
600 х 30 х 30 |
1,60 | |
|
От 50 до 1000 |
1000 х 30 х 30 |
2,00 | |
|
От 50 до 1500 |
1500 х 30 х 30 |
2,50 | |
|
От 100 до 125 |
125 х 30 х 30 |
0,85 | |
|
От 100 до 500 |
500 х 30 х 30 |
1,75 | |
|
От 100 до 900 |
900 х 30 х 30 |
2,90 | |
|
От 100 до 1300 |
1300 х 30 х 30 |
3,70 | |
|
От 100 до 1700 |
1700 х 30 х 30 |
5,00 | |
|
От 100 до 2100 |
2100 х 30 х 30 |
5,80 |
|
Модель |
Диапазон измерений нутромеров, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
|
4311 |
От 1000 до 2000 |
2000 х 40 х 40 |
7,50 |
|
От 1000 до 3000 |
3000 х 40 х 40 |
9,50 | |
|
От 1000 до 4000 |
4000 х 40 х 40 |
12,0 | |
|
От 1000 до 5000 |
5000 х 40 х 40 |
15,0 | |
|
4352 (с удлинител ями) |
От 25 до 32 |
32 х 30 х 30 |
0,15 |
|
От 25 до 50 |
50 х 30 х 30 |
0,30 | |
|
От 50 до 63 |
63 х 30 х 30 |
0,45 | |
|
От 50 до 200 |
200 х 30 х 30 |
0,60 | |
|
От 50 до 300 |
300 х 30 х 30 |
0,75 | |
|
От 200 до 225 |
225 х 30 х 30 |
0,90 | |
|
От 200 до 500 |
500 х 30 х 30 |
1,05 | |
|
От 200 до 1000 |
1000 х 30 х 30 |
1,20 | |
|
4005, 4910 |
От 5 до 30 |
175 х 26 х 80 |
0,65 |
|
От 25 до 50 |
175 х 26 х 60 |
0,74 | |
|
От 50 до 75 |
200 х 26 х 60 |
0,81 | |
|
От 75 до 100 |
225 х 26 х 60 |
0,89 | |
|
От 100 до 125 |
250 х 26 х 60 |
0,97 | |
|
От 125 до 150 |
275 х 26 х 60 |
1,05 | |
|
От 150 до 175 |
300 х 26 х 60 |
1,13 | |
|
От 175 до 200 |
325 х 26 х 60 |
1,21 | |
|
4341 |
От 150 до 175 |
175 х 50 х 25 |
0,60 |
|
От 150 до 1000 |
1000 х 50 х 25 |
3,50 | |
|
От 150 до 1500 |
1500 х 50 х 25 |
4,50 | |
|
От 150 до 2000 |
2000 х 50 х 25 |
5,80 |
Таблица 5 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
От +15 до +25 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
аблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность |
|
Нутромер микрометрический |
- |
1 шт. |
|
Удлинители для нутромеров моделей 4311, 4341, 4352 |
- |
1 компл. |
|
Установочная мера для нутромеров моделей 4311, 4341, 4352 с нижними пределами диапазона измерений 50, 100 и 150 мм |
- |
1 шт. |
|
Элемент питания для нутромеров моделей 4005, 4341, 4910 |
- |
1 шт. |
|
Наименование |
Обозначение |
Комплектность |
|
Установочное кольцо для нутромеров моделей 4005, 4910, 4911 (по дополнительному заказу) |
- |
1 шт. |
|
Ключ |
- |
1 шт. или 1 компл. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Порядок работы» паспорта нутромеров.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне отЬ10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2840 от 29 декабря 2018 г;
Стандарт предприятия Dasqua Technology Ltd «Нутромеры микрометрические».
Другие Нутромеры
