Толщиномеры покрытий МЕГЕОН
| Номер в ГРСИ РФ: | 96559-25 |
|---|---|
| Категория: | Толщиномеры |
| Производитель / заявитель: | ООО "МАКСПРОФИТ", г. Королев, Московская обл. |
Толщиномеры покрытий МЕГЕОН (далее - толщиномеры) предназначены для измерений толщины немагнитных диэлектрических и токопроводящих немагнитных покрытий, нанесенных на ферромагнитное и неферромагнитное основание.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96559-25 | ||||||||||||||||||
| Действует | по 01.10.2030 | ||||||||||||||||||
| Наименование | Толщиномеры покрытий | ||||||||||||||||||
| Модель | МЕГЕОН | ||||||||||||||||||
| Модификации |
МЕГЕОН 19011 МЕГЕОН 19012 МЕГЕОН 19013 |
||||||||||||||||||
| Приказы |
№2121 от
01.10.2025
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5eed9160-3f1f-7141-bca5-69553d28bde3 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ООО «МАКСПРОФИТ», РОССИЯ, 141080, Московская обл., г.о. Королёв, г. Королёв, ул. Силикатная, д. 11, этаж 5, помещ. 650
Поверка
| Методика поверки / информация о поверке |
МП-003-2024 Государственная система обеспечения единства измерений. Толщиномеры покрытий МЕГЕОН. Методика поверки
(с 01.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 31 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 05.12.2025 |
Поверители
Скачать
|
96559-25: Описание типа
2025-96559-25.pdf
|
Скачать | 163.2 КБ | |
|
96559-25: Методика поверки
МП-003-2024
2025-mp96559-25.pdf
|
Скачать | 892.9 КБ |
Описание типа
Назначение
Толщиномеры покрытий МЕГЕОН (далее - толщиномеры) предназначены для измерений толщины немагнитных диэлектрических и токопроводящих немагнитных покрытий, нанесенных на ферромагнитное и неферромагнитное основание.
Описание
Принцип действия толщиномеров основан на магнитном и вихретоковом методах неразрушающего контроля. Автоматический выбор метода выполняется исходя из типа материала основания под покрытием - ферромагнитного (например, сталь) или токопроводящего неферромагнитного (например, алюминий). В первом случае применяется магнитный метод, а во втором вихретоковый.
Магнитный метод заключается в измерении магнитного сопротивления замкнутой магнитной цепи, образованной датчиком и подложкой из магнитного металла. Величина магнитного сопротивления зависит от толщины немагнитного покрытия, расположенного между датчиком и подложкой из магнитного металла. В электронном блоке толщиномера покрытий по измеренному значению магнитного сопротивления рассчитывается толщина немагнитного покрытия.
Вихретоковый метод заключается в создании в катушках вихревого токового датчика (ВТП) электромагнитного поля и возбуждении вихревых токов в электропроводящем металлическом основании. Электромагнитное поле вихревых токов воздействует на катушки датчика, наводя в них электродвижущую силу (ЭДС). По измеренному напряжению на зажимах катушки электронный блок толщиномеров покрытий рассчитывает толщину непроводящего покрытия.
Толщиномеры выпускаются в трех модификациях: МЕГЕОН 19011, МЕГЕОН 19012, МЕГЕОН 19013, отличающихся между собой типом дисплеев и элементами питания.
Толщиномеры состоят из электронного блока и встроенного датчика.
Электронный блок заключен в корпус, на передней части которого расположен дисплей и три кнопки, на задней части расположена крышка батарейного отсека с маркировочной наклейкой.
Цвет корпуса толщиномеров может определяться требованием заказчика. Питание осуществляется от 2-х батареек типоразмера AAA 1.5V (для модификаций МЕГЕОН 19011, МЕГЕОН 19012) или от аккумуляторной батареи Li-ion 1000mAh/3.7V (для модификации МЕГЕОН 19013).

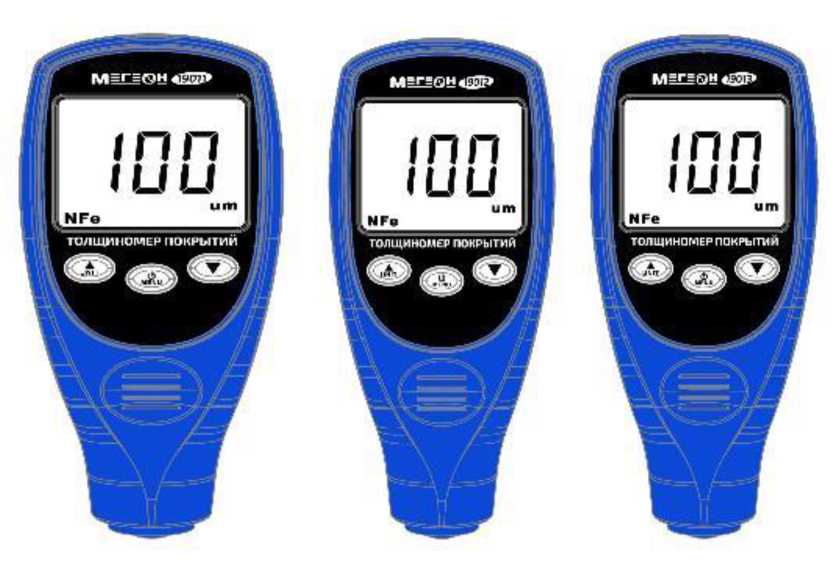

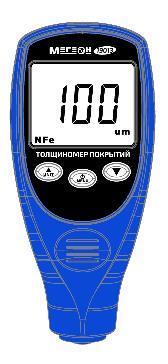

Общий вид толщиномеров представлен на рисунке 1.
Рисунок 1 - Общий вид толщиномеров покрытий МЕГЕОН
Идентификация толщиномеров осуществляется методом визуального осмотра маркировочной наклейки, приклеенной на крышку батарейного отсека, на которой содержится следующая информация: наименование и/или логотип изготовителя, наименование типа, модификация, заводской номер и знак утверждения типа.
Заводской номер в числовом формате наносится на маркировочную наклейку методом типографской печати.
Общий вид маркировочной наклейки, обозначение мест нанесения заводского номера и модификации указано на рисунке 2.
Место нанесения маркировочной наклейки и пломбы представлено на рисунке 3.
Место нанесения
заводского номера
Место нанесения
знака утверждения типа
Рисунок 2 - Общий вид маркировочной наклейки
Рисунок 3 - Место нанесения маркировочной наклейки и пломбы
Нанесение знака поверки на толщиномеры не предусмотрено.
В целях ограничения доступа к электронной части от несанкционированной настройки и вмешательства, производится пломбирование. Пломба в виде наклейки с литерой «М» наносится на одно из крепежных отверстий, повреждение которой свидетельствует о вскрытии корпуса толщиномера.
Программное обеспечение
Толщиномеры имеют встроенное программное обеспечение (далее - ВПО). ВПО служит для управления функциональными возможностями толщиномеров, а также для обработки и отображения результатов измерений.
ВПО устанавливается на предприятии-изготовителе в процессе производства толщиномеров, доступ пользователя к нему полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Идентификационные данные ВПО отсутствуют.
Уровень защиты программного обеспечения «высокий» в соответствии с рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационное данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер ПО) |
_ |
|
Цифровой идентификатор ПО |
_ |
|
Алгоритм вычисления цифрового идентификатора ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины покрытий, мкм |
от 0 до 1700 |
|
Пределы допускаемой абсолютной погрешности измерений толщины покрытий, мкм |
± (0,03-h + 2) |
|
Примечание: где h - измеряемое значение толщины покрытия, мкм | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
МЕГЕОН 19011 |
МЕГЕОН 19012 |
МЕГЕОН 19013 |
|
Разрешающая способность, мкм: - в диапазоне от 0 до 99 мкм - в диапазоне от 100 до 1700 мкм |
0,1 1 | ||
|
Параметры электрического питания: - напряжение питания постоянного тока, В |
3 |
3,7 | |
|
Масса электронного блока (включая батарею), г, не более |
115 | ||
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
122 55 35 | ||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от +15 до +25 не более 80 | ||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
|
Средняя наработка на отказ, часов |
10000 |
Знак утверждения типа
наносится на маркировочную наклейку методом лазерной печати (типографским способом) и титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Толщиномер покрытий МЕГЕОН1) |
_ |
1 шт. |
|
Кейс или сумка |
_ |
1 шт. |
|
Калибровочные меры толщины покрытий2) |
_ |
1 компл. |
|
Калибровочные основания |
_ |
2 шт. |
|
Батарейки AAA 1.5V (для модификации МЕГЕОН 19011, МЕГЕОН 19012) |
_ |
2 шт. |
|
Аккумуляторная батарея Li-ion (для модификации МЕГЕОН 19013) |
_ |
1 шт. |
|
USB-кабель (для модификации МЕГЕОН 19013) |
_ |
1 шт. |
|
Руководство по эксплуатации с паспортом изделия |
26.51.66-001-23430128-2024РЭ |
1 экз. |
|
1’ Модификация в зависимости от заказа; 2^ Количество мер в зависимости от заказа | ||
Сведения о методах измерений
приведены в разделе «Инструкция по эксплуатации» документа «Толщиномеры покрытий МЕГЕОН. Руководство по эксплуатации 26.51.66-001-23430128-2024РЭ».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2019 г. № 3276 Об утверждении государственной поверочной схемы для средств измерений толщины покрытий в диапазоне значений от 1 до 120000 мкм
ТУ 26.51.66-001-23430128-2024 Толщиномеры покрытий МЕГЕОН. Технические условия
