Тахеометры электронные GeoMax Zoom
| Номер в ГРСИ РФ: | 96561-25 |
|---|---|
| Категория: | Тахеометры |
| Производитель / заявитель: | Фирма "GeoMax AG", Швейцария |
Тахеометры электронные GeoMax Zoom (далее - тахеометры) предназначены для измерений длин, горизонтальных и вертикальных углов
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 96561-25 | |||||||||
| Действует | по 01.10.2030 | |||||||||
| Наименование | Тахеометры электронные | |||||||||
| Модель | GeoMax Zoom | |||||||||
| Модификации |
Zoom45 5" Zoom50 1" accXess10 Zoom50 2" accXess10 Zoom50 5" accXess10 Zoom50 1" accXess5 Zoom50 2" accXess5 Zoom50 5" accXess5 Zoom50 1" accXess10 POLAR Zoom50 2" accXess10 POLAR Zoom50 5" accXess10 POLAR Zoom50 1" accXess5 POLAR Zoom50 2" accXess5 POLAR Zoom50 5" accXess5 POLAR Zoom50 2" accXess10 SUPER POLAR Zoom50 5" accXess10 SUPER POLAR Zoom50 1" accXess5 SUPER POLAR Zoom50 2" accXess5 SUPER POLAR Zoom50 5" accXess5 SUPER POLAR на испытания представлены: Zoom50 1" accXess10 SUPER POLAR Zoom45 2" |
|||||||||
| Приказы |
№2121 от
01.10.2025
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 42c5592d-dbf5-7df2-0f32-a67dd79c1f1d | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
GeoMax AG, ШВЕЙЦАРИЯ, Espenstrasse 135 CH-9443, Widnau
Поверка
| Методика поверки / информация о поверке |
МП-27/014-2025 Государственная система обеспечения единства измерений. Тахеометры электронные GeoMax Zoom. Методика поверки
(с 01.10.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
96561-25: Описание типа
2025-96561-25.pdf
|
Скачать | 287.6 КБ | |
|
96561-25: Методика поверки
МП-27/014-2025
2025-mp96561-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Тахеометры электронные GeoMax Zoom (далее - тахеометры) предназначены для измерений длин, горизонтальных и вертикальных углов
Описание
Принцип действия тахеометров заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерений углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: «темно» и «светло», которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей, пленочных отражателей и без отражателей.
Конструктивно тахеометры выполнены единым блоком. На передней и задней панелях находятся жидкокристаллические дисплеи, клавиши включения и выключения тахеометра, управления измерением, изменения настроек. Сбоку под защитной крышкой расположен USB-порт внешнего накопителя информации. На боковой панели расположены аккумуляторный отсек и наводящие и закрепительные винты для ручного наведения на цель.
Тахеометры оснащены интерфейсным портом для связи с внешними устройствами, а также модулем беспроводного обмена данными Bluetooth и модулем беспроводного обмена данными Wi-Fi (только GeoMax Zoom45 2" и GeoMax Zoom45 5").
Результаты измерений записываются во внутреннюю память тахеометра, выводятся на дисплей тахеометра и могут быть переданы на внешние устройства.
К настоящему типу средств измерений относятся тахеометры электронные GeoMax Zoom модификаций Zoom45 2", Zoom45 5", Zoom50 1" accXess10, Zoom50 2" accXess10, Zoom50 5" accXess10, Zoom50 1" accXess5, Zoom50 2" accXess5, Zoom50 5" accXess5, Zoom50 1" accXess10 POLAR, Zoom50 2" accXess10 POLAR, Zoom50 5" accXess10 POLAR, Zoom50 1" accXess5 POLAR, Zoom50 2" accXess5 POLAR, Zoom50 5" accXess5 POLAR, Zoom50 1" accXess10 SUPER POLAR, Zoom50 2" accXess10 SUPER POLAR, Zoom50 5" accXess10 SUPER POLAR, Zoom50 1" accXess5 SUPER POLAR, Zoom50 2" accXess5 SUPER POLAR, Zoom50 5" accXess5 SUPER POLAR, которые отличаются внешним видом, интерфейсом пользователя, метрологическими и техническими характеристиками.
Информация о маркировке модификаций тахеометров электронных GeoMax Zoom приведена в таблице 1.
Таблица 1 - Маркировка модификаций тахеометров электронных GeoMax Zoom
|
Модификация |
Обозначение на корпусе тахеометра |
|
Zoom45 2" |
Zoom45 - 2" |
|
Zoom45 5" |
Zoom45 - 5" |
|
Zoom50 1" accXesslO |
Zoom50 - 1" A10 |
|
Zoom50 2" accXesslO |
Zoom50 - 2" A10 |
|
Zoom50 5" accXesslO |
Zoom50 - 5" A10 |
|
Zoom50 1" accXess5 |
Zoom50 - 1" A5 |
|
Zoom50 2" accXess5 |
Zoom50 - 2" A5 |
|
Zoom50 5" accXess5 |
Zoom50 - 5" A5 |
|
Zoom50 1" accXesslO POLAR |
Zoom50 - 1" A10 P |
|
Zoom50 2" accXess10 POLAR |
Zoom50 - 2" A10 P |
|
Zoom50 5" accXess10 POLAR |
Zoom50 - 5" A10 P |
|
Zoom50 1" accXess5 POLAR |
Zoom50 - 1" A5 P |
|
Zoom50 2" accXess5 POLAR |
Zoom50 - 2" A5 P |
|
Zoom50 5" accXess5 POLAR |
Zoom50 - 5" A5 P |
|
Zoom50 1" accXess10 SUPER POLAR |
Zoom50 - 1" A10 SP |
|
Zoom50 2" accXess10 SUPER POLAR |
Zoom50 - 2" A10 SP |
|
Zoom50 5" accXess10 SUPER POLAR |
Zoom50 - 5" A10 SP |
|
Zoom50 1" accXess5 SUPER POLAR |
Zoom50 - 1" A5 SP |
|
Zoom50 2" accXess5 SUPER POLAR |
Zoom50 - 2" A5 SP |
|
Zoom50 5" accXess5 SUPER POLAR |
Zoom50 - 5" A5 SP |
Пломбирование крепежных винтов корпуса тахеометра не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Общий вид тахеометров электронных GeoMax Zoom представлен на рисунке 1.
Заводской номер размещается под аккумулятором в числовом формате в виде наклейки типографским способом. Место нанесения заводского номера представлено на рисунке 2. Место нанесения знака утверждения типа представлено на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.

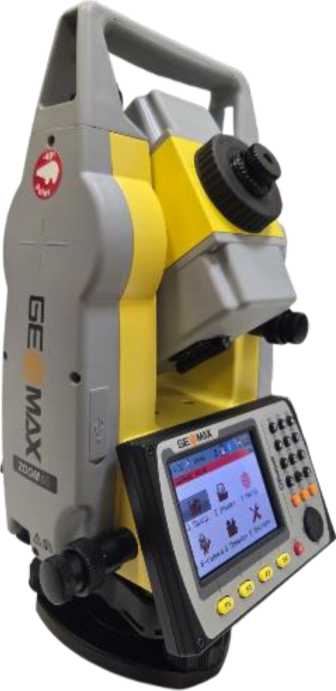

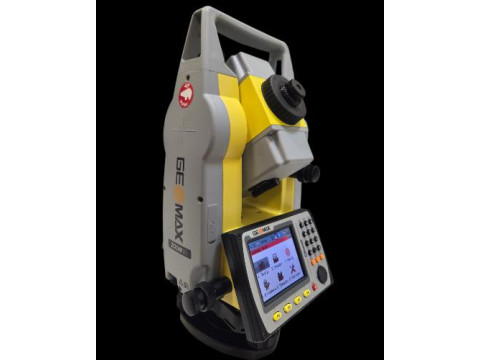

а) модификации Zoom50
Рисунок 1 - Общий вид тахеометров электронных GeoMax Zoom

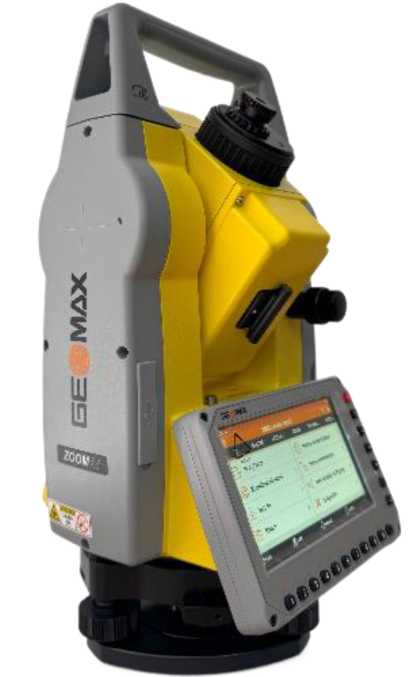

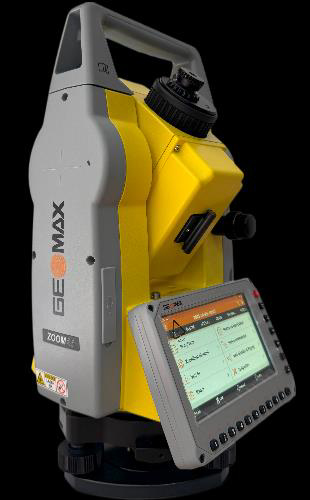

б) модификация Zoom45
Место нанесения
заводского номера

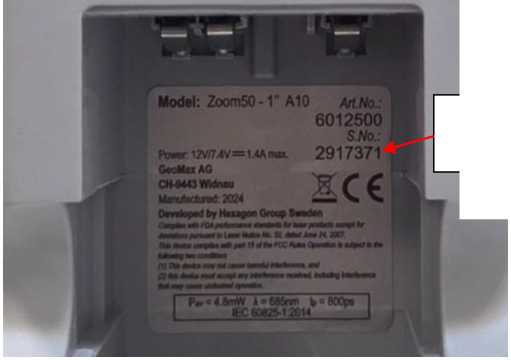

Рисунок 2 - Место нанесения заводского номера
Место нанесения знака утверждения типа

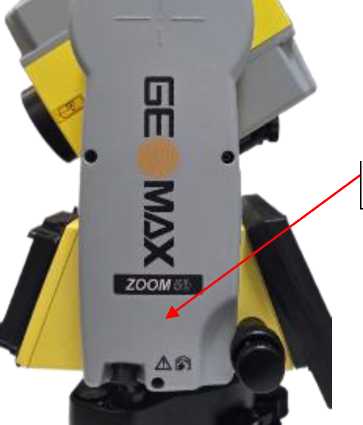

Рисунок 3 - Место нанесения знака утверждения типа
Программное обеспечение
Тахеометры имеют метрологически значимое встроенное программное обеспечение (ПО), устанавливаемое на тахеометр.
С помощью указанного ПО осуществляется взаимодействие узлов тахеометра, настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2.
|
Таблица 2 - И |
дентификационные данные программного обеспечения | |||
|
Идентификационные данные (признаки) |
Модификация |
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО) |
Алгоритм вычисления цифрового идентификатора |
|
Значение |
Zoom50 1" accXesslO, Zoom50 2" accXesslO, Zoom50 5" accXesslO, Zoom50 1" accXess5, Zoom50 2" accXess5, Zoom50 5" accXess5, Zoom50 1" accXesslO POLAR, Zoom50 2" accXesslO POLAR, Zoom50 5" accXesslO POLAR, Zoom5O l" accXess5 POLAR, Zoom5O 2" accXess5 POLAR, Zoom5O 5" accXess5 POLAR, Zoom5O 1" accXesslO SUPER POLAR, Zoom5O 2" accXesslO SUPER POLAR, Zoom5O 5" accXesslO SUPER POLAR, Zoom5O l" accXess5 SUPER POLAR, Zoom5O 2" accXess5 SUPER POLAR, Zoom5O 5" accXess5 SUPER POLAR |
Zoom5O |
24.O9.O4 |
- |
|
Zoom45 2", Zoom45 5" |
Zoom45 |
25.O4.Ol |
- | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
Zoom50 1" accXess5, Zoom50 1" accXess5 POLAR, Zoom50 1" accXess5 SUPER POLAR |
Zoom50 2" accXess5, Zoom50 2" accXess5 POLAR, Zoom50 2" accXess5 SUPER POLAR |
Zoom50 5" accXess5, Zoom50 5" accXess5 POLAR, Zoom50 5" accXess5 SUPER POLAR |
|
Диапазон измерений углов, градус1) |
от 0 до 360 | ||
|
Диапазон измерений расстояний, м: - отражателельный режим2) - диффузный режим3) - режим увеличенной дальности2) |
от 1,5 до 3500,0 от 1,5 до 500,0 от 1000 до 10000 | ||
|
Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда |
±2 |
±4 |
±10 |
|
Допускаемое среднее квадратическое отклонение измерений углов, секунда |
1 |
2 |
5 |
|
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим - диффузный режим - режим увеличенной дальности |
±2<2+240-6Ъ) 4) ±2<2+240-6Ъ) ±2<5+240-6Ъ) | ||
|
Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим - диффузный режим - режим увеличенной дальности |
±2+240’6,L ±2+240-6Ъ ±5+240’6,L | ||
|
Диапазон компенсации компенсатора, не менее, минута1) |
±4 | ||
|
Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, секунда1) |
±0,5 |
±1,5 | |
|
1) градус, минута, секунда - единица измерений плоского угла; 2) одна призма; 3) измерения на поверхность соответствующей белой поверхности пластины с коэффициентом отражения не менее 90 %; 4) L - измеряемая длина, мм | |||
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Модификация |
Zoom50 1" accXesslO, Zoom50 1" accXess10, POLAR, Zoom50 1" accXess10, SUPER POLAR |
Zoom50 2" accXess10, Zoom50 2" accXess10 POLAR, Zoom50 2" accXess10 SUPER POLAR |
Zoom50 5" accXess10, Zoom50 5" accXess10 POLAR, Zoom50 5" accXess10 SUPER POLAR |
|
Диапазон измерений углов, градус1) |
от 0 до 360 | ||
|
Диапазон измерений расстояний, м: - отражателельный режим2) - диффузный режим3) - режим увеличенной дальности2) |
от 1,5 до 3500,0 от 1,5 до 1000,0 | ||
|
от |
1000 до 100( |
30 | |
|
Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда |
±2 |
±4 |
±10 |
|
Допускаемое среднее квадратическое отклонение измерений углов, секунда |
1 |
2 |
5 |
|
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим - диффузный режим - от 1,5 до 500,0 включ. - св. 500 до 1000 включ. - режим увеличенной дальности |
±2Д2+240-6Ъ) 4) ±2Д2+240-6Ъ) ±2Д4+240-6Ъ) ±2Д5+240-6Ъ) | ||
|
Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим - диффузный режим - от 1,5 до 500,0 включ. - св. 500 до 1000 включ. - режим увеличенной дальности |
±2+240’6,L ±2+240-6Ъ ±4+240-6Ъ ±5+240-6Ъ | ||
|
Диапазон компенсации компенсатора, не менее, минута1) |
±4 | ||
|
Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, секунда1) |
±0,5 |
±1,5 | |
|
1) градус, минута, секунда - единица измерений плоского угла; 2) одна призма; 3) измерения на поверхность соответствующей белой поверхности с коэффициентом отражения не менее 90 %; 4) L - измеряемая длина, мм |
пластины | ||
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
Zoom45 2" |
Zoom45 5" |
|
Диапазон измерений углов, градус1) |
от 0 до 360 | |
|
Диапазон измерений расстояний, м: - отражателельный режим2) - диффузный режим3) |
от 1,5 до 3500,0 от 1,5 до 500,0 | |
|
Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), секунда |
±4 |
±10 |
|
Допускаемое среднее квадратическое отклонение измерений углов, секунда |
2 |
5 |
|
Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - отражательный режим - диффузный режим - от 1,5 до 200,0 включ. - св. 200 до 500 включ. |
±2Д2+240-6Ъ) 4) ±2Д3+240-6Ъ) ±2Д5+240-6Ъ) | |
|
Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим - диффузный режим - от 1,5 до 200,0 включ. - св. 200 до 500 включ. |
±2+240-6Ъ ±3+240-6Ъ ±5+340-6Ъ | |
|
Диапазон компенсации компенсатора, не менее, минута1) |
±8 | |
|
Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, секунда1) |
±1 | |
|
1) градус, минута, секунда - единица измерений плоского угла; 2) одна призма; 3) измерения на поверхность соответствующей белой поверхности пластины с коэффициентом отражения не менее 90 %; 4) L - измеряемая длина, мм | ||
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение | |||
|
Модификация |
Zoom45 2", Zoom45 5" |
Zoom50 1" accXess10, Zoom50 2" accXess10, Zoom50 5" accXess10, Zoom50 1" accXess5, Zoom50 2" accXess5, Zoom50 5" accXess5 |
Zoom50 1" accXess10 POLAR, Zoom50 2" accXess10 POLAR, Zoom50 5" accXess10 POLAR, Zoom50 1" accXess5 POLAR, Zoom50 2" accXess5 POLAR, Zoom50 5" accXess5 POLAR |
Zoom50 1" accXess10 SUPER POLAR, Zoom50 2" accXess10 SUPER POLAR, Zoom50 5" accXess10 SUPER POLAR, Zoom50 1" accXess5 SUPER POLAR, Zoom50 2" accXess5 SUPER POLAR, Zoom50 5" accXess5 SUPER POLAR |
|
Угловое поле зрения зрительной трубы, минута1), не менее |
90 | |||
|
Наименьшее расстояние визирования, м, не более |
1,6 |
1,7 | ||
|
Дискретность отсчета: - углов, секунда1) - расстояний, мм |
0,1 0,1 | |||
|
Напряжение питания от внешнего источника постоянного тока, В |
от 11,5 до 14,0 | |||
|
Напряжение аккумулятора, В |
7,4 | |||
|
Емкость аккумулятора, А-ч |
6,4 |
4,4 | ||
|
Габаритные размеры (ДлинахШиринахВ ысота), мм, не более |
198x211x316 |
173x226x316 | ||
|
Масса (без аккумулятора и грегера), кг, не более |
5,1 | |||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от -20 до +50 95 |
от -30 до +50 95 |
от -40 до +50 95 | |
|
1) минута, секунда - единица измерений плоского угла | ||||
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус тахеометра.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тахеометр электронный |
GeoMax Zoom |
1 шт. |
|
Трегер |
- |
1 шт. |
|
Аккумулятор |
- |
2 шт. |
|
Защитный чехол |
- |
1 шт. |
|
Набор инструментов для юстировки |
- |
1 к-т |
|
USB-накопитель |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Кабель USB |
- |
1 шт. (по заказу) |
|
Адаптер питания для зарядного устройства |
- |
1 шт. |
|
Транспортировочный кейс |
- |
1 шт. |
|
Отвес |
1 шт. (только для модификаций Zoom50) | |
|
Мини-призма |
1 шт. (по заказу, только для модификаций Zoom50) | |
|
Веха для мини-призмы |
1 шт. (по заказу, только для модификаций Zoom50) | |
|
Наконечник для вешек мини-призм |
1 шт. (по заказу, только для модификаций Zoom50) | |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
- п.4 «Работа с инструментом» документа «Тахеометры электронные GeoMax Zoom модификации Zoom45. Руководство по эксплуатации»;
- п.4 «Работа с инструментом» документа «Тахеометры электронные GeoMax Zoom модификации Zoom50. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26.11.2018 № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»
Приказ Федерального агентства по техническому регулированию и метрологии от 07.06.2024 № 1374 «Об утверждении Государственной поверочной схемы
для координатно-временных средств измерений
Стандарт предприятия «Тахеометры электронные GeoMax Zoom»
